Fig. 225: Locating Water By-Pass Pipe Hoses And Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

DISCONNECT HEATER WATER PIPE SUB-ASSEMBLY

a

Remove the 2 bolts and disconnect the heater water pipe's hose

Fig. 226: Locating Heater Water Pipe Hose And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY (See REMOVAL )

4

REMOVE FUEL INJECTOR (See REMOVAL )

5

REMOVE INTAKE MANIFOLD (See REMOVAL )

6

REMOVE ENGINE WIRE

7

REMOVE IGNITION COIL ASSEMBLY (See REMOVAL )

8

REMOVE V-RIBBED BELT TENSIONER ASSEMBLY

a

Remove the 5 bolts and V-ribbed belt tensioner



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































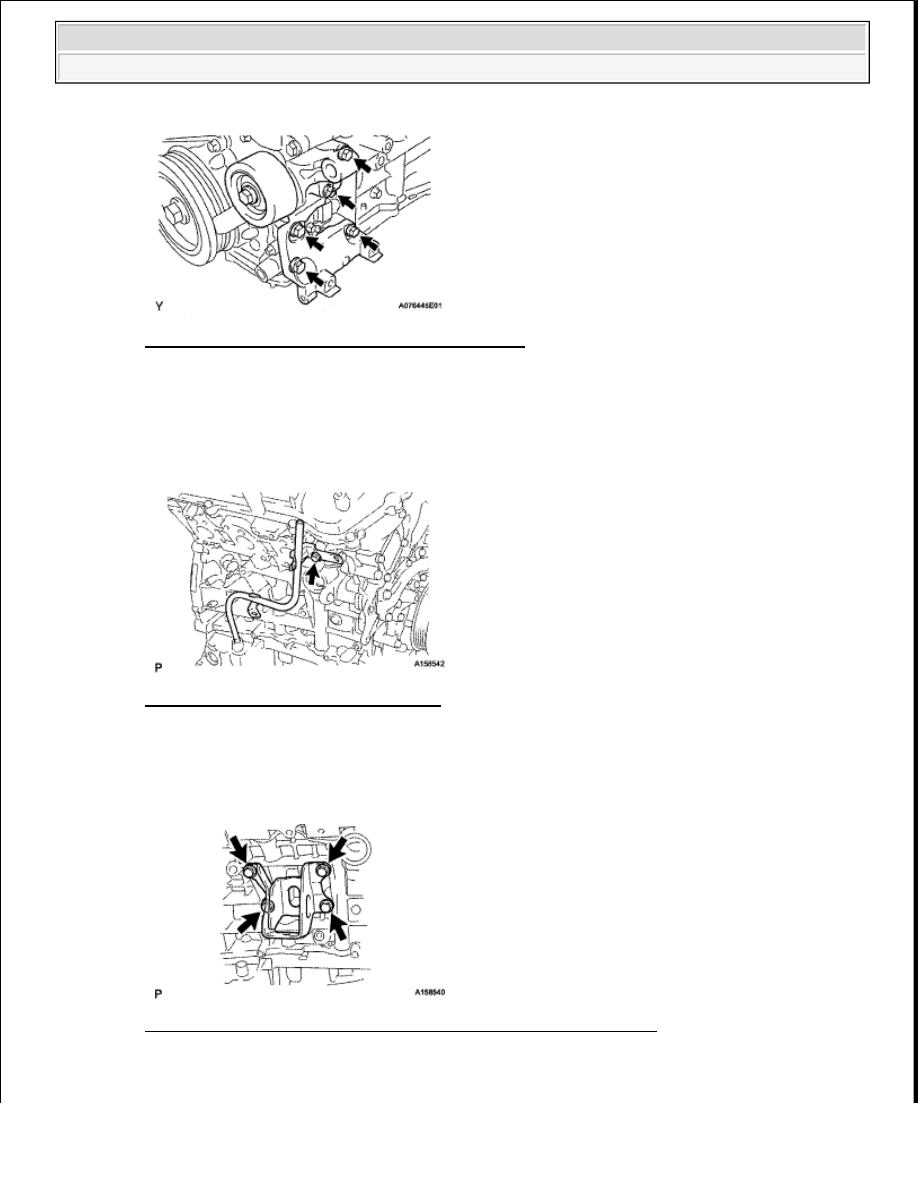

Fig. 227: Locating V-Ribbed Belt Tensioner Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE

a

Remove the bolt and dipstick guide

b

Remove the O-ring from the dipstick guide

Fig. 228: Locating Dipstick Guide Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

REMOVE FRONT NO. 1 ENGINE MOUNTING BRACKET RH

a

Remove the 4 bolts and front No  1 engine mounting bracket RH

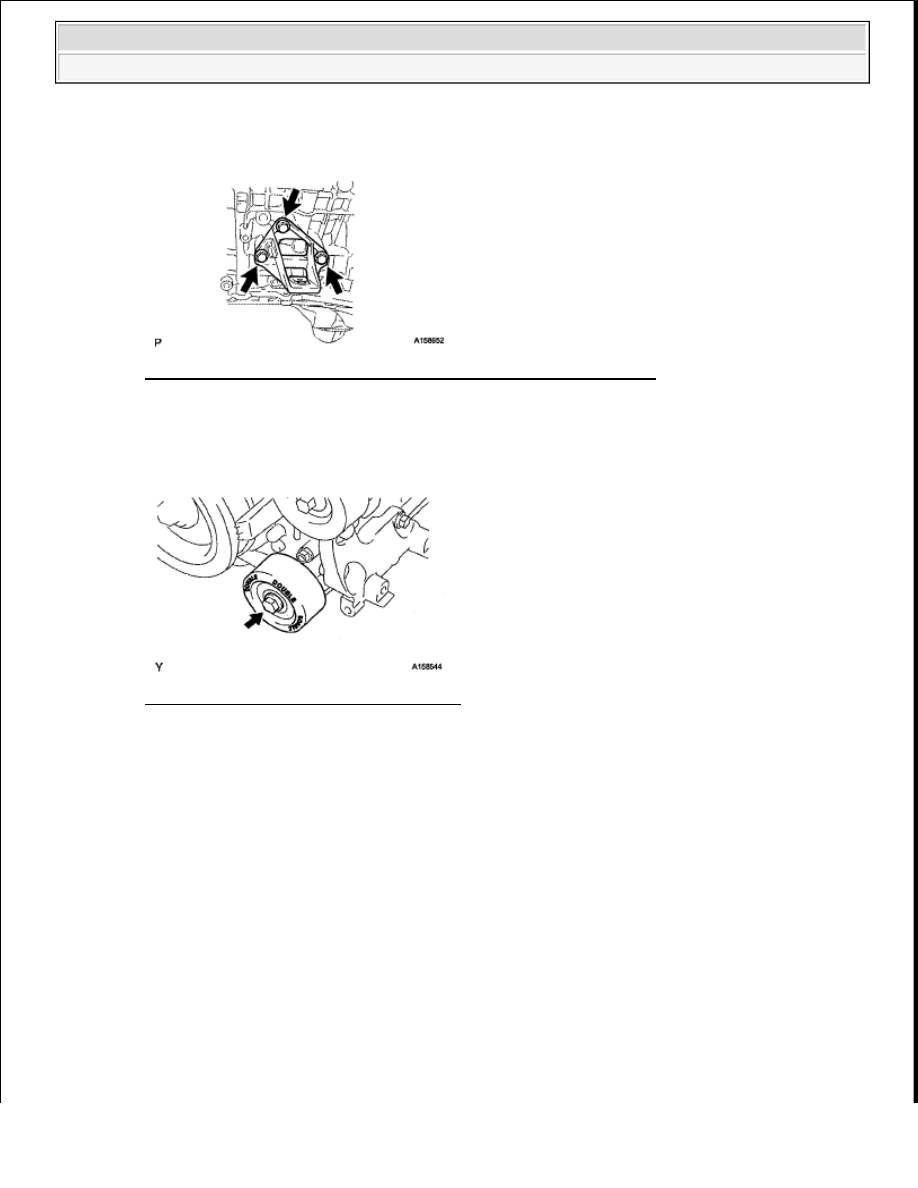

Fig. 229: Locating Front No. 1 Engine Mounting Bracket Bolts RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

REMOVE FRONT NO. 1 ENGINE MOUNTING BRACKET LH



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































a

Remove the 3 bolts and front No  1 engine mounting bracket LH

Fig. 230: Locating Front No. 1 Engine Mounting Bracket Bolts LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

REMOVE NO. 1 IDLER PULLEY SUB-ASSEMBLY

a

Remove the bolt and No  1 idler pulley

Fig. 231: Locating No. 1 Idler Pulley Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13

REMOVE NO. 2 IDLER PULLEY SUB-ASSEMBLY

a

w/ Idler Pulley Cover Plate:

1

Remove the bolt, No  2 idler pulley cover plate, idler pulley and idler pulley cover plate

NOTE:

Use the same procedure for both No. 2 idler pulleys.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































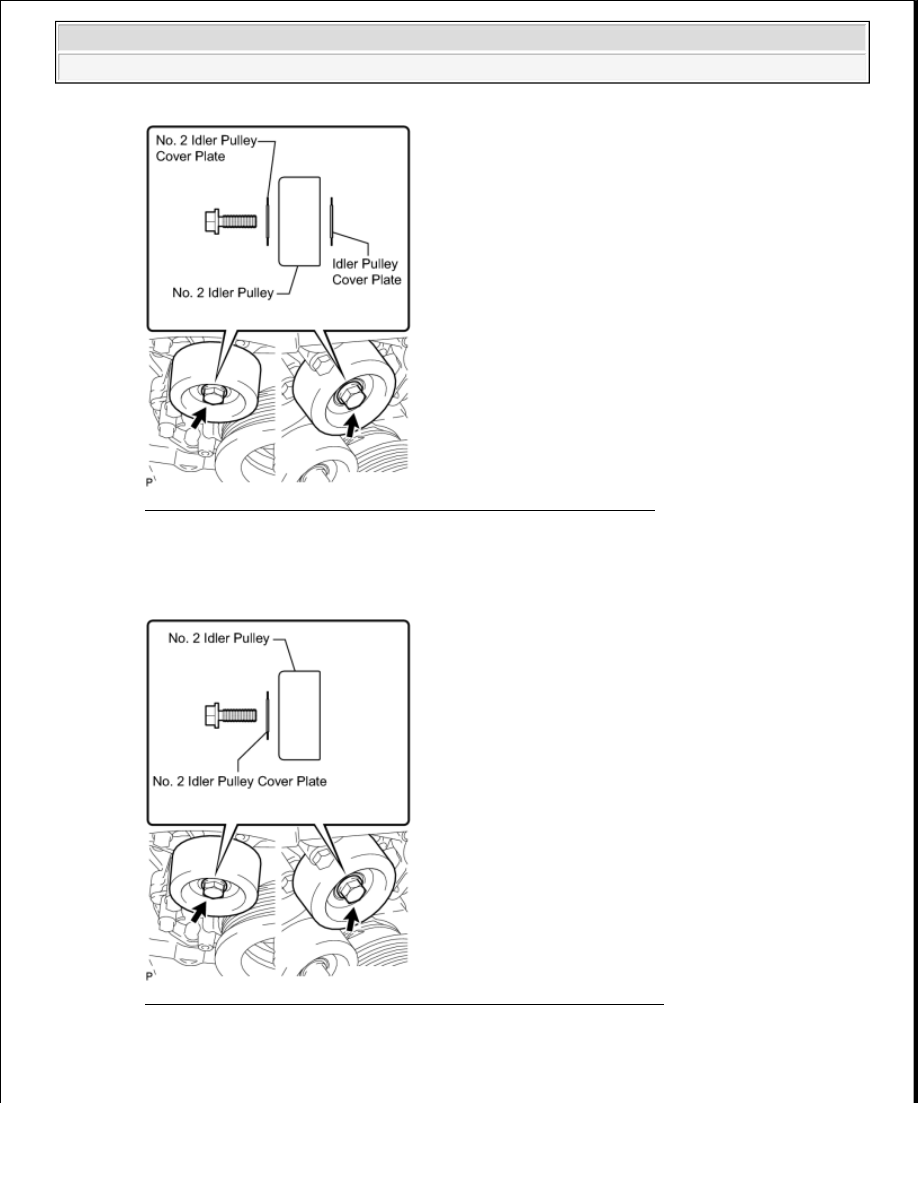

Fig. 232: Locating Idler Pulleys Bolts (w/ Idler Pulley Cover Plate)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

w/o Idler Pulley Cover Plate:

1

Remove the bolt, No  2 idler pulley cover plate and idler pulley

Fig. 233: Locating Idler Pulleys Bolts (w/o Idler Pulley Cover Plate)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY
