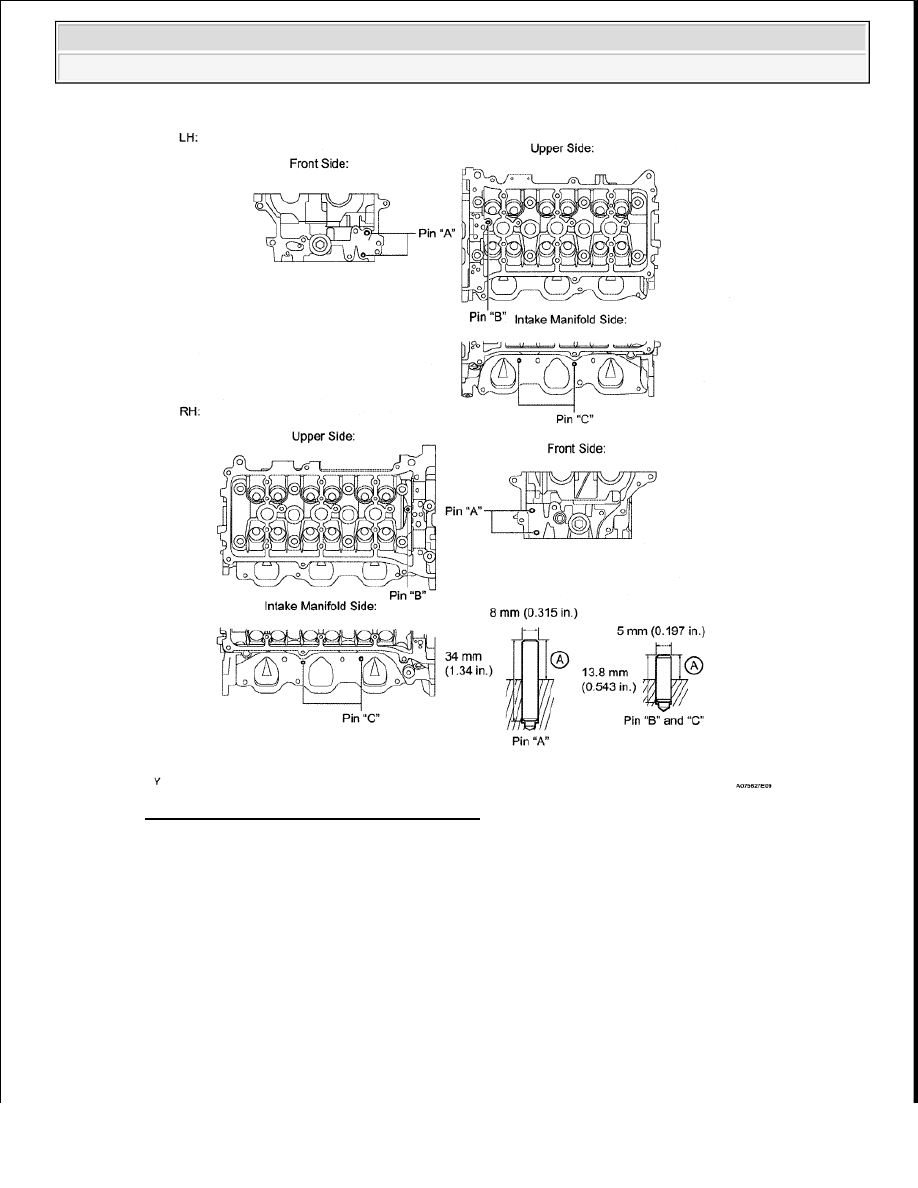

Fig. 167: Identifying Straight Pins Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7

REPLACE STUD BOLT

NOTICE:

If a stud bolt is deformed or the threads are damaged, replace it.

a

Using E5 and E7 "TORX" socket wrench, remove the stud bolts

b

Using E5 and E7 "TORX" socket wrench, install the new stud bolts

Torque: for stud bolt A



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































4.0 N*m (41 kgf*cm, 35 in.*lbf)

for stud bolt B

20 N*m (204 kgf*cm, 15 ft.*lbf)

for stud bolt C

4.0 N*m (41 kgf*cm, 35 in.*lbf)

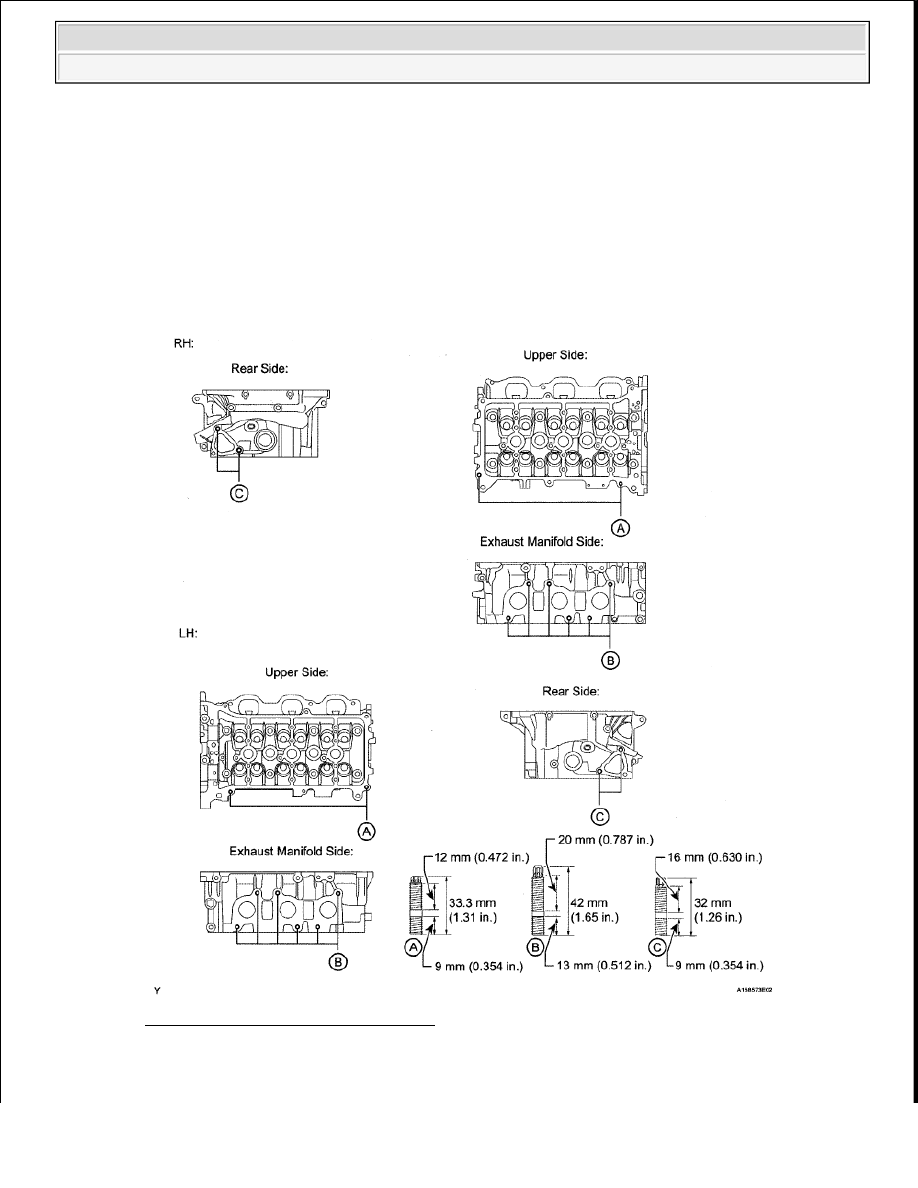

Fig. 168: Locating Stud Bolt Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































1

INSTALL VALVE STEM OIL SEAL

a

Apply a light coat of engine oil to the valve stem oil seal

b

Using SST, push in a new valve stem oil seal

SST 09201-41020

2

INSTALL VALVE SPRING SEAT

a

Install the valve spring seat

3

STALL VALVE

a

Apply plenty of engine oil to the tip of the exhaust valve shown in the illustration

b

Place the cylinder head on a wooden block

c

Install the valve, inner compression spring and valve spring retainer to the cylinder head

REAR CRANKSHAFT OIL SEAL

COMPONENTS

NOTE:

HINT:
The intake valve stem oil seal is light brown and the exhaust valve stem oil
seal is gray.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































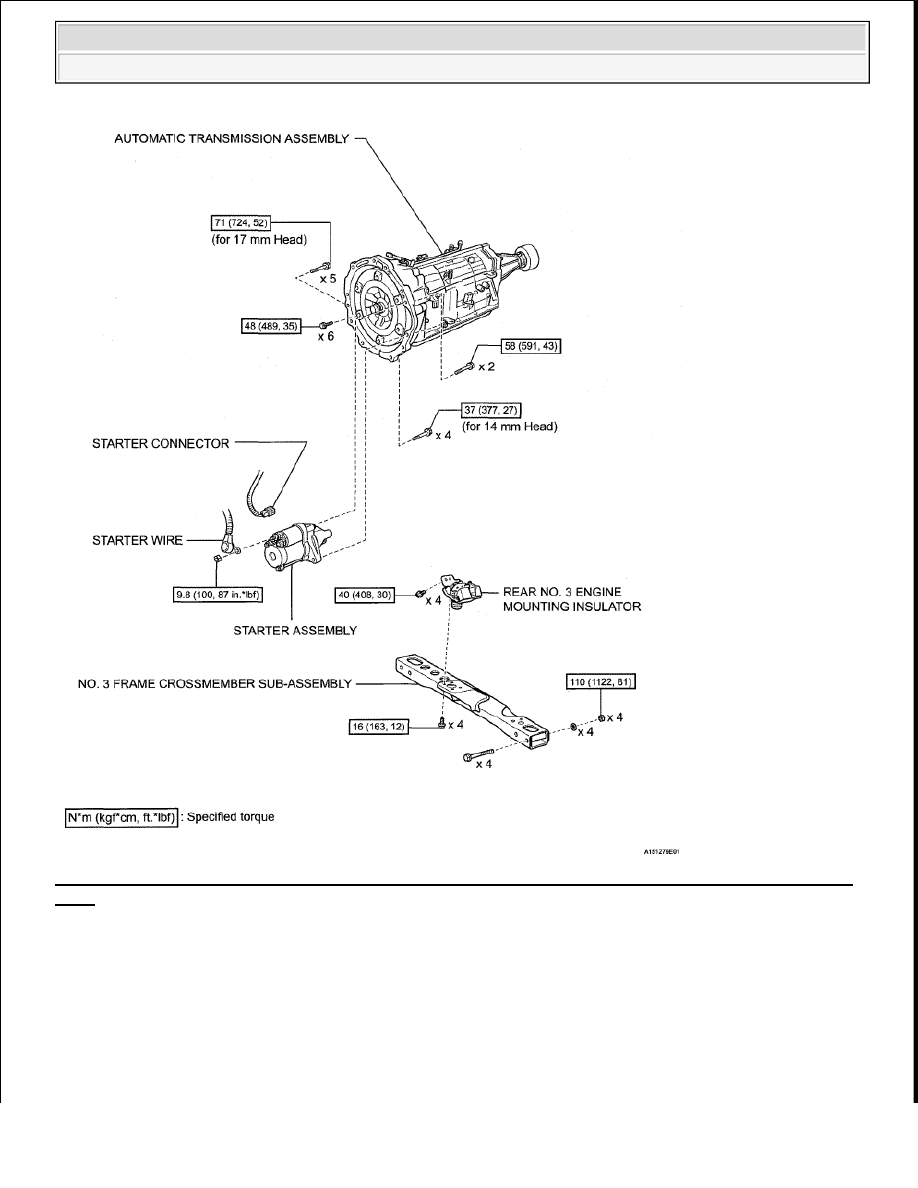

Fig. 169: Identifying Rear Crankshaft Oil Seal Replacement Components With Torque Specifications (1
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
