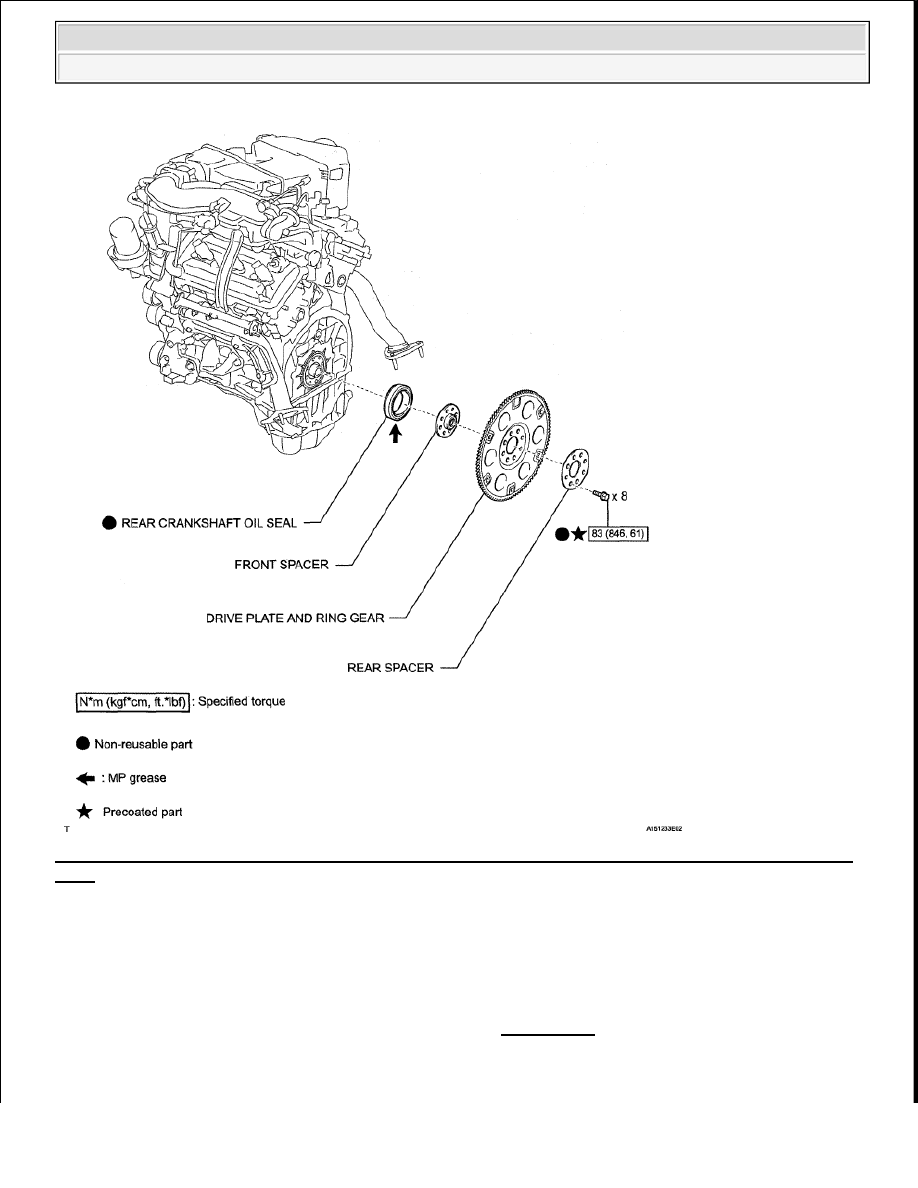

Fig. 170: Identifying Rear Crankshaft Oil Seal Replacement Components With Torque Specifications (2
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

a

Remove the automatic transmission (see REMOVAL )

2

REMOVE DRIVE PLATE AND RING GEAR (See REMOVAL )

3

REMOVE REAR CRANKSHAFT OIL SEAL

a

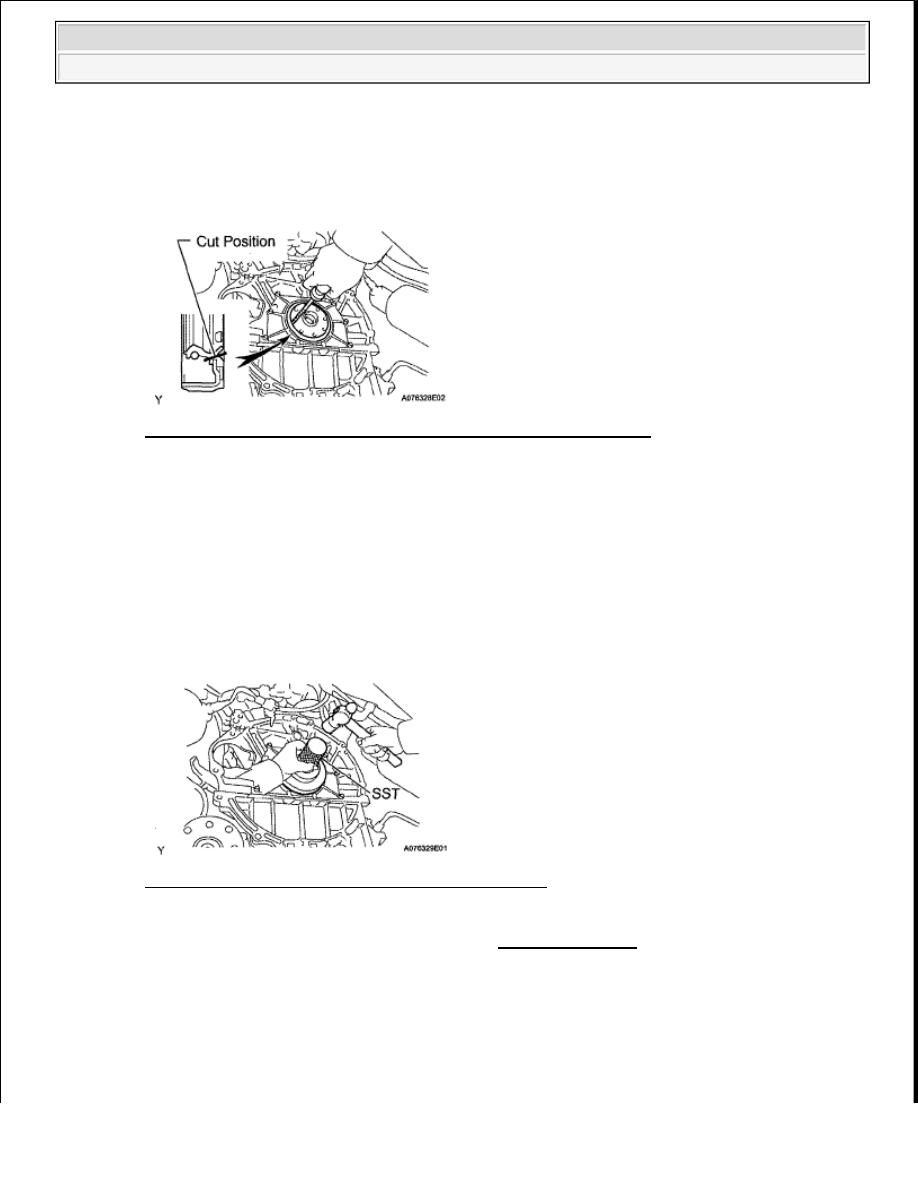

Using a knife, cut off the oil seal lip



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































b

Using a screwdriver, pry out the oil seal

Fig. 171: Prying Out Rear Crankshaft Oil Seal Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL REAR CRANKSHAFT OIL SEAL

a

Apply MP grease to a new oil seal lip

b

Using SST and a hammer, tap in the oil seal until its surface is flush with the rear oil seal retainer
edge

SST 09223-78010

Fig. 172: Tapping In Oil Seal Using SST & Hammer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL DRIVE PLATE AND RING GEAR (See INSTALLATION )

3

INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

a

Install the automatic transmission (see INSTALLATION )

ENGINE ASSEMBLY

COMPONENTS

NOTE:

Be careful not to damage the crankshaft. Tape the screwdriver tip.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

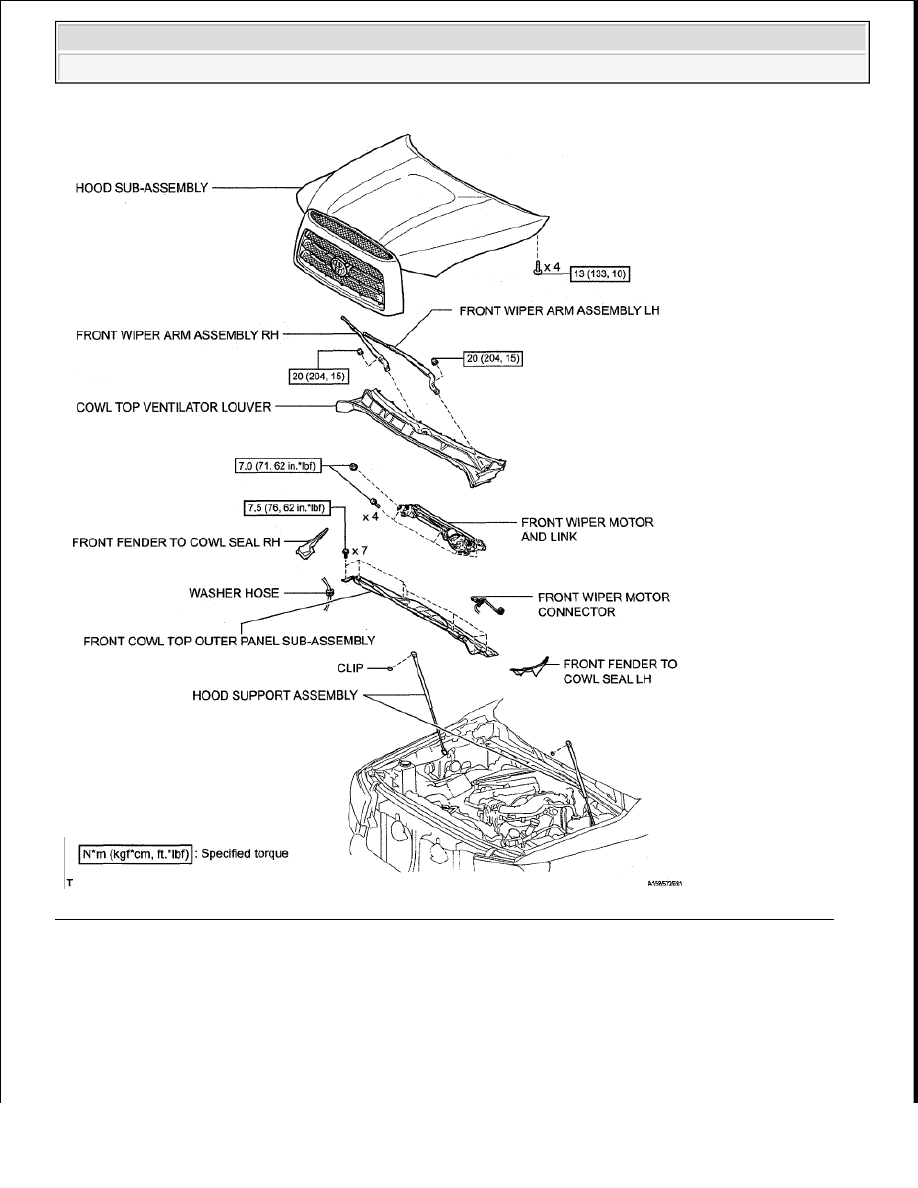

Fig. 173: Identifying Engine Assembly Replacement Components With Torque Specifications (1 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

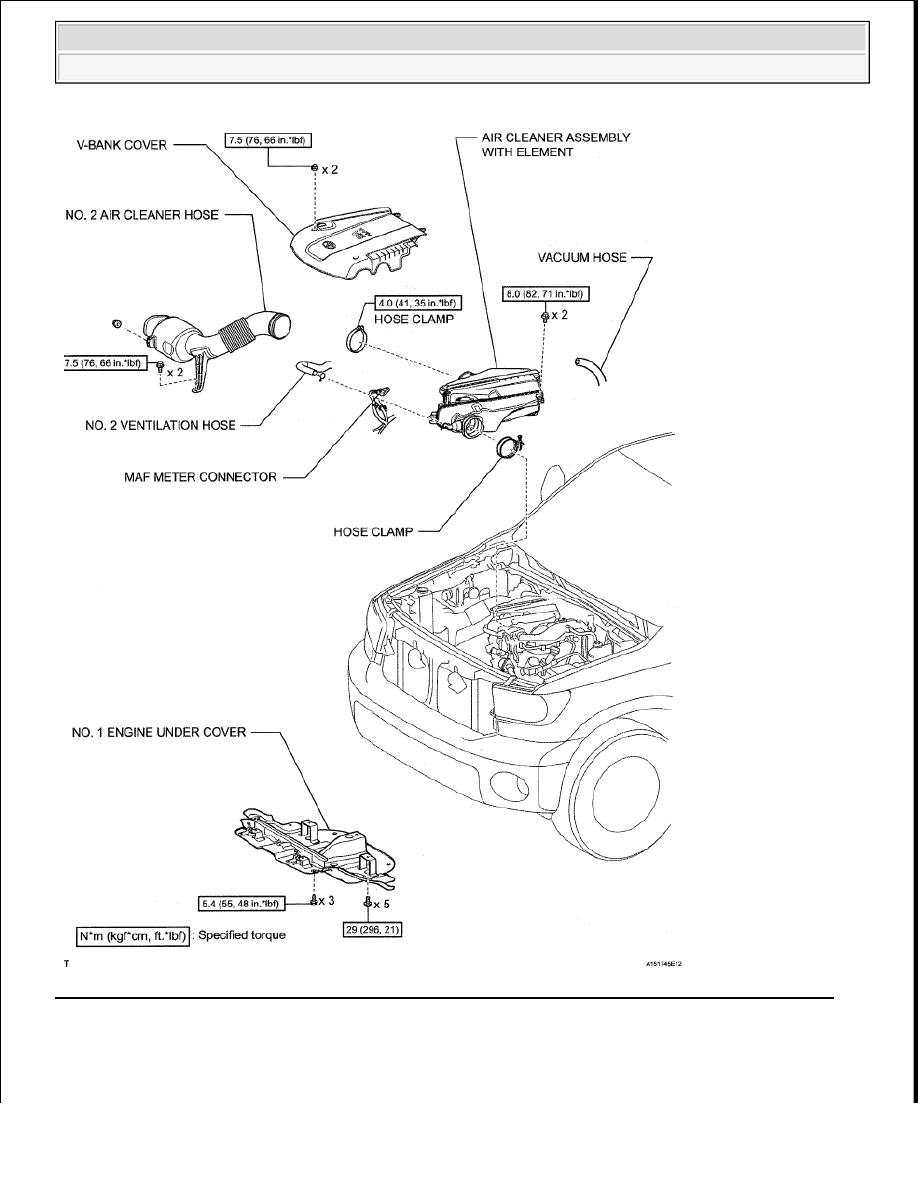

Fig. 174: Identifying Engine Assembly Replacement Components With Torque Specifications (2 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
