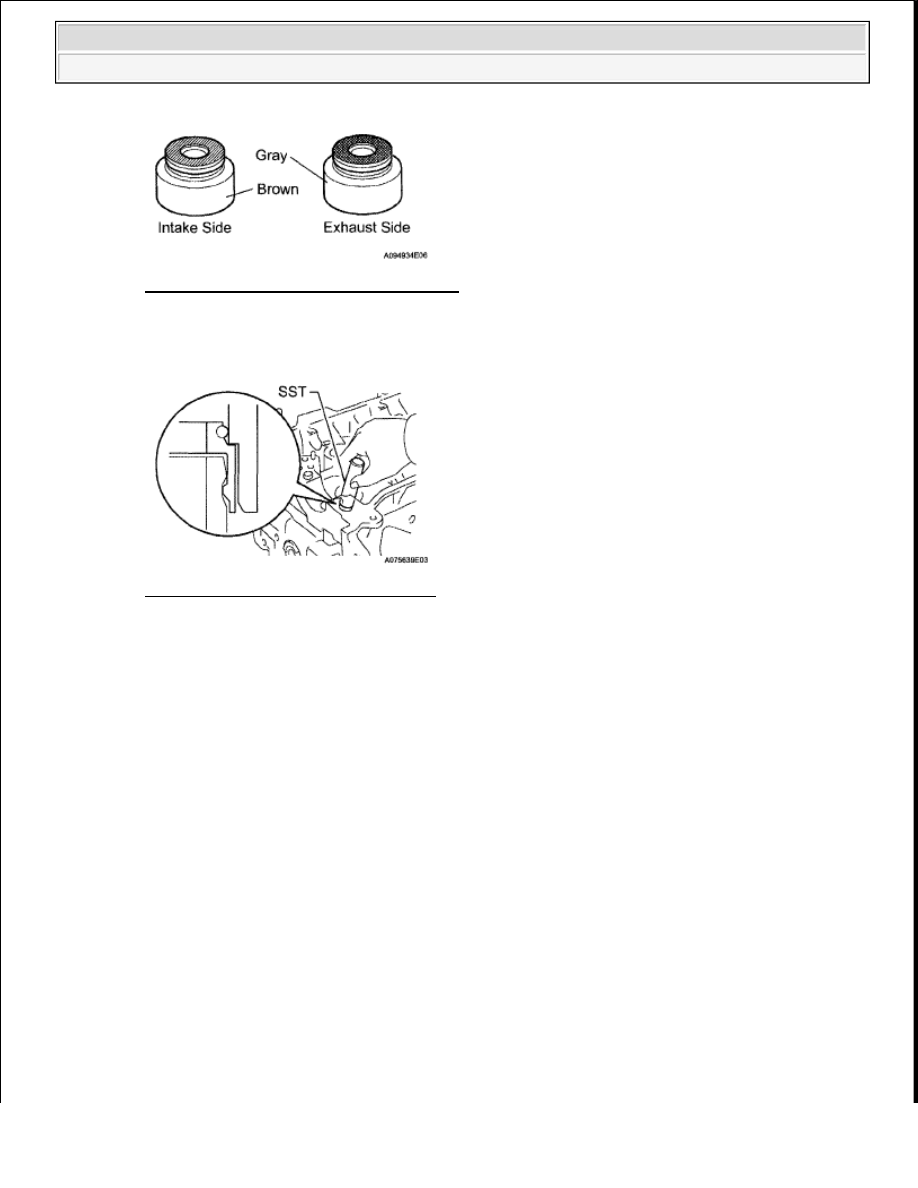

Fig. 157: Identifying Valve Stem Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Using SST and a hammer, push in a new valve stem oil seal SST 09201-41020

Fig. 158: Pushing Valve Stem Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REPLACE VALVE GUIDE BUSH

a

Gradually heat the cylinder head to 80 to 90°C (176 to 212°F)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

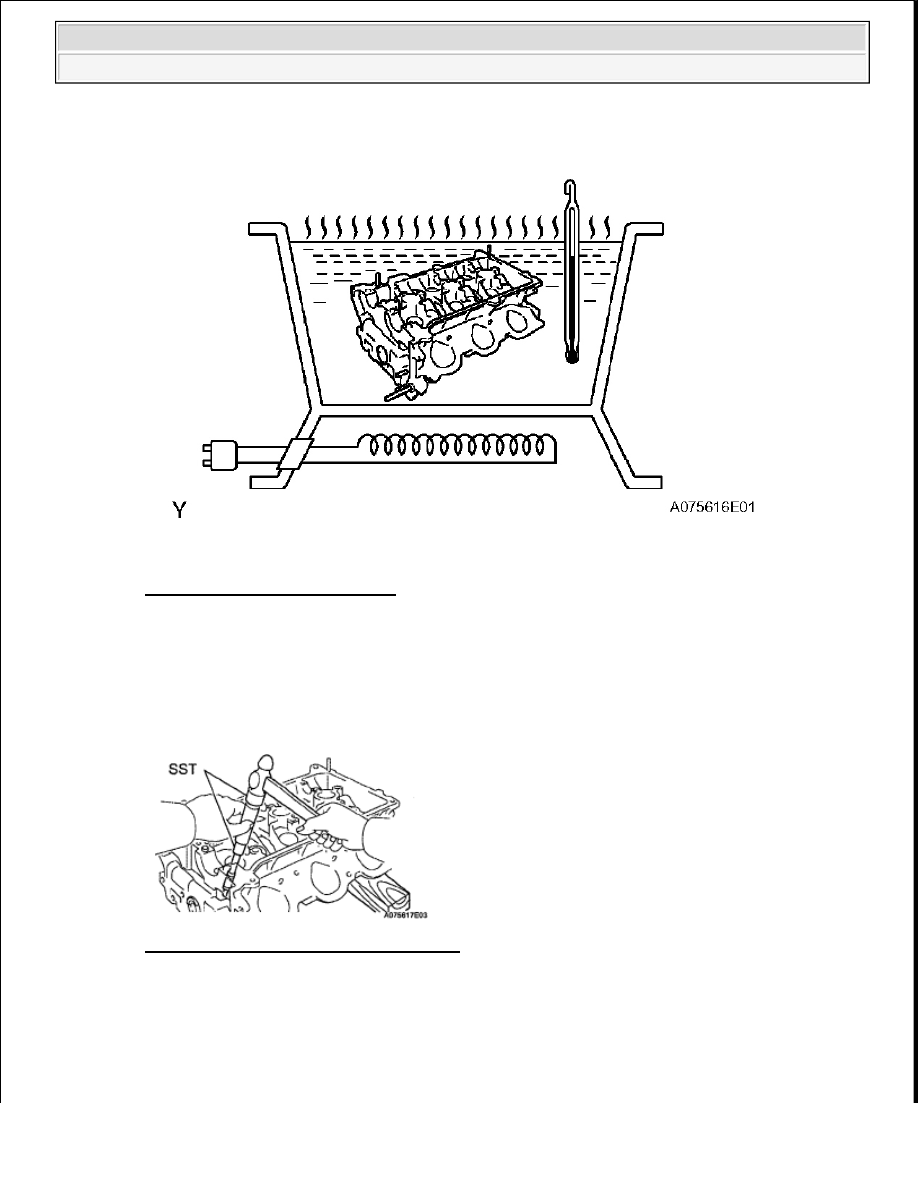

Fig. 159: Heating Cylinder Head
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Place the cylinder head on a wooden block

c

Using SST, tap out valve guide bush

SST 09207-10000, 09201-01055, 09950-70010 (09951-07100)

Fig. 160: Tapping Out Valve Guide Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Using a caliper guage, measure the bush bore diameter of the cylinder head

Standard bush bore diameter:

103295 to 10.315 mm (0.405 to 0.406 in.)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































If the bush bore diameter of the cylinder head is greater than 10 315 mm (0 406 in ), machine the
bush bore to the dimension of 10 345 to 10 365 mm (0 407 to 0 408 in )

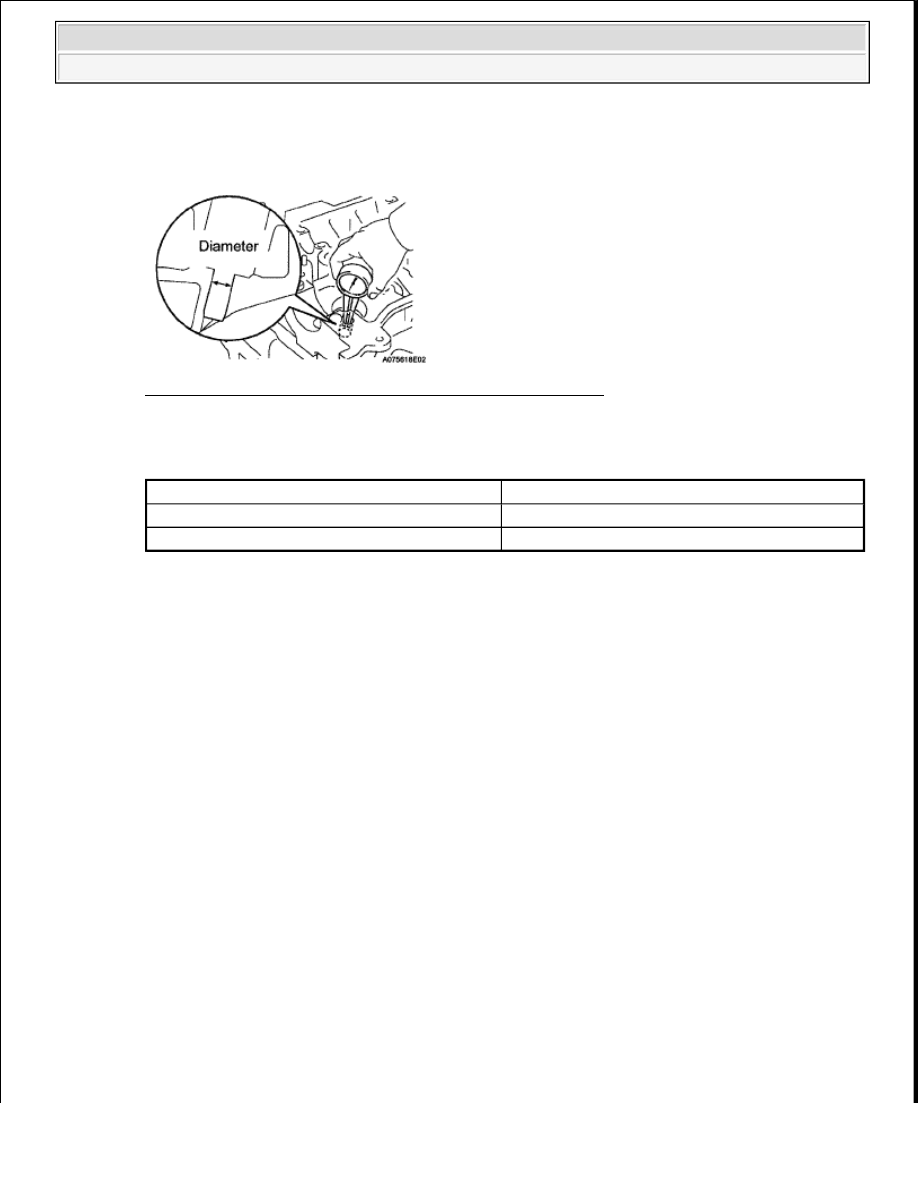

Fig. 161: Measuring Bush Bore Diameter Of Cylinder Head
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard valve guide bush diameter

If the bush bore diameter of the cylinder head is more than 10 365 mm (0 4081 in ), replace the
cylinder head

e

Gradually heat the cylinder head to 80 to 100°C (176 to 212°F)

Item

Specified Condition

STD

10 333 to 10 344 mm (0 4068 to 0 4072 in )

O/S 0 05

10 383 to 10 394 mm (0 4088 to 0 4092 in )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































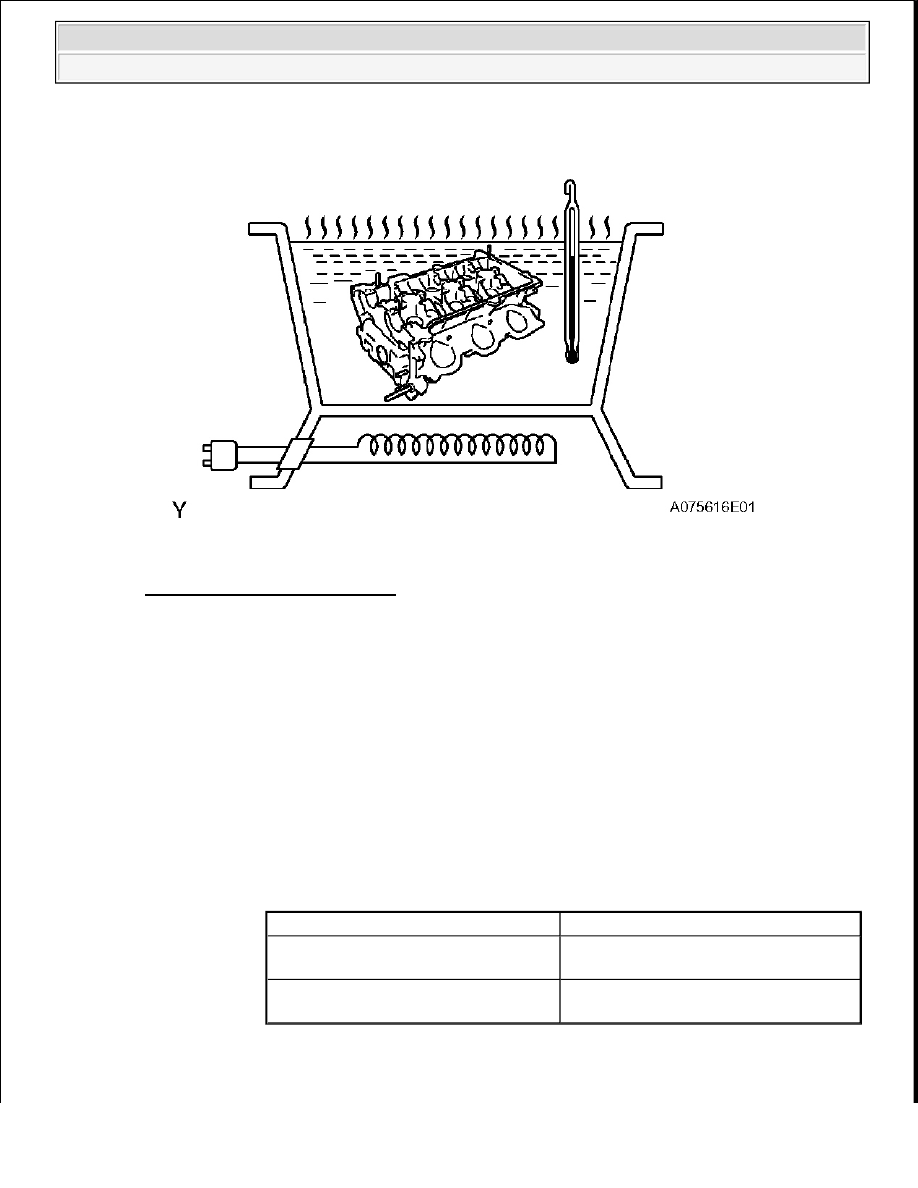

Fig. 162: Heating Cylinder Head
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f

Place the cylinder head on a wooden block

g

Using SSt, tap in a new valve guide bush to the standard protrusion height labeled A shown in the
illustration

SST 09201-10000, 09201-01055, 09950-70010 (09951-07100)

Standard protrusion height: 9.3 to 9.7 mm (0.366 to 0.382 in.)

h

Using a sharp 5 5 mm reamer, ream the valve guide bush to obtain the standard specified clearance
between the valve guide bush and valve stem

3

REPLACE UNION

a

Remove the union from the bank 1 cylinder head (front side) and bank 2 cylinder head (intake port

NOTE:

Standard overall length

Item

Specificed Condition

Intake

0.025 to 0.060 mm (0.00984 to

0.00236 in.)

Exhaust

0.030 to 0.065 mm (0.00118 to

0.00256 in.)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra
