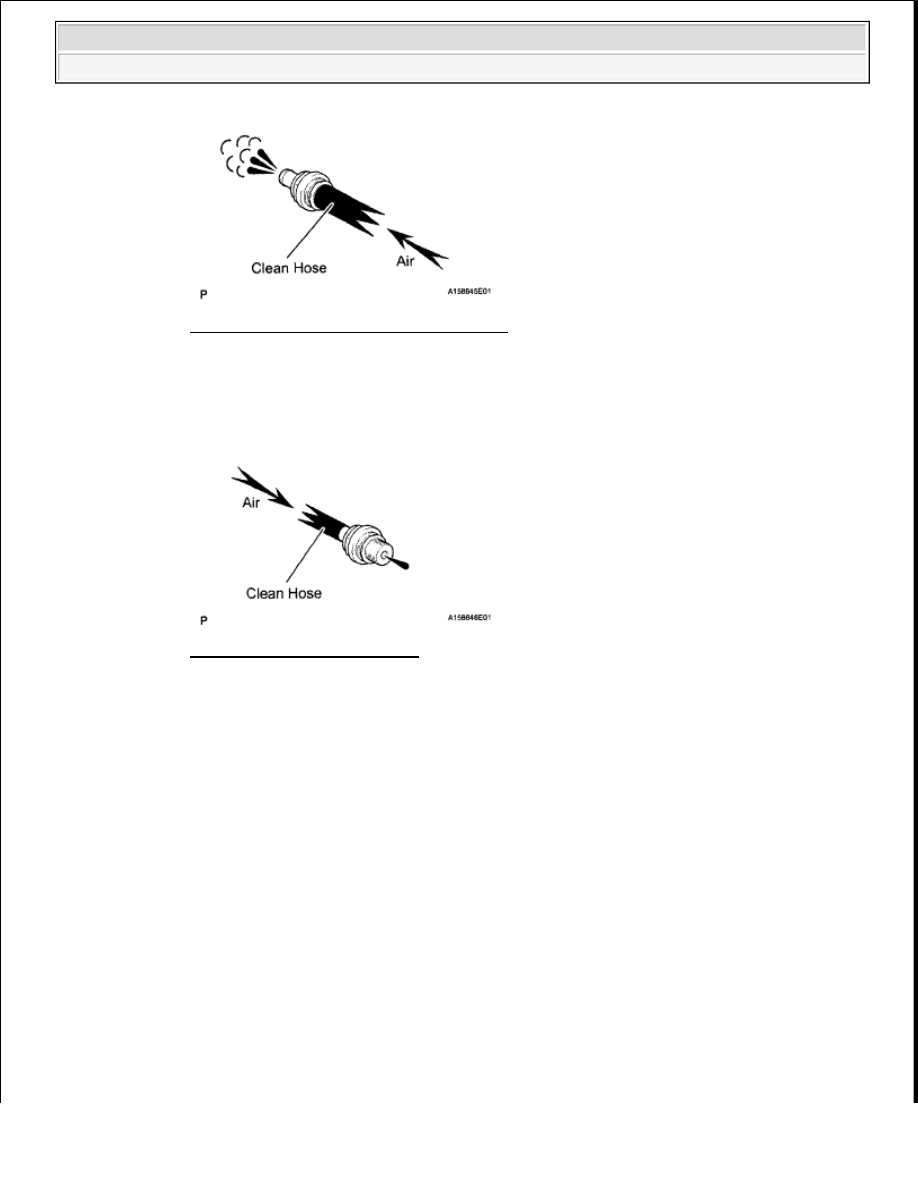

Fig. 112: Checking PCV Valve Operation
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Blow air into the intake manifold side, and check that air passes through with difficulty

If the result is not as specified, replace the PCV valve sub-assembly

Fig. 113: Checking Air Passes
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Remove the clean hose from the PCV valve

INSTALLATION

1

INSTALL PCV VALVE SUB-ASSEMBLY

a

Apply a light coat of engine oil to the O-ring, and install it to the valve

HINT:



When reusing the PCV valve, inspect the O-ring



If the O-ring has scratches or cuts, replace the PCV valve



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra

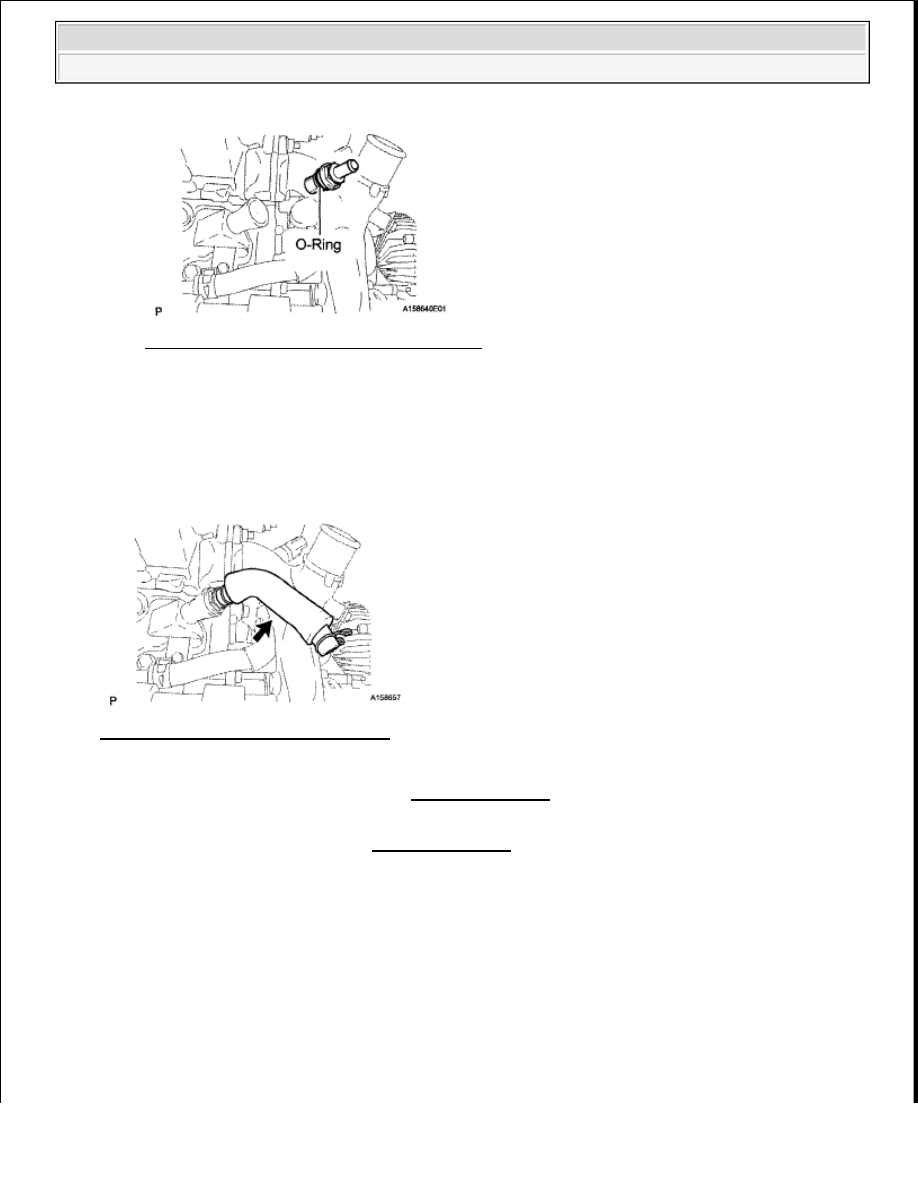

Fig. 114: Identifying O-Ring On PCV Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the PCV valve

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)

2

CONNECT PCV VALVE HOSE

Fig. 115: Identifying PCV Valve Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL NO. 2 ENGINE COVER (see INSTALLATION )

4

INSTALL INTAKE MANIFOLD

a

Install the intake manifold (see INSTALLATION )



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































2009 ENGINE

Engine Mechanical (1GR-FE) - Tundra

ENGINE

ON-VEHICLE INSPECTION

1

INSPECT ENGINE COOLANT (See ON-VEHICLE INSPECTION )

2

INSPECT ENGINE OIL

3

INSPECT BATTERY (See ON-VEHICLE INSPECTION )

4

INSPECT AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY

5

INSPECT IGNITION TIMING

a

Warm up the engine

b

When using the Techstream:

1

Connect the Techstream to the DLC3

2

Enter the following menus:

Select: Powertrain/Engine and ECT/Data List/All Data/IGN Advance

3

Inspect the ignition timing during idling

Standard ignition timing: 8 to 12° BTDC @ idling (transmission in neutral position and
A/C switch OFF)

4

Check that the ignition timing advances immediately when the engine speed is increased

c

When not using Techstream:

1

Using SST, connect terminals 13 (TC) and 4 (CG) of the DLC3

SST 09843-18040

2

Remove the air cleaner cap

NOTE:



Turn all electrical systems OFF.



Perform the inspection when the cooling fan motor is turned OFF.

NOTE:

Be sure not to improperly connect the terminals. This may
damage the engine.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

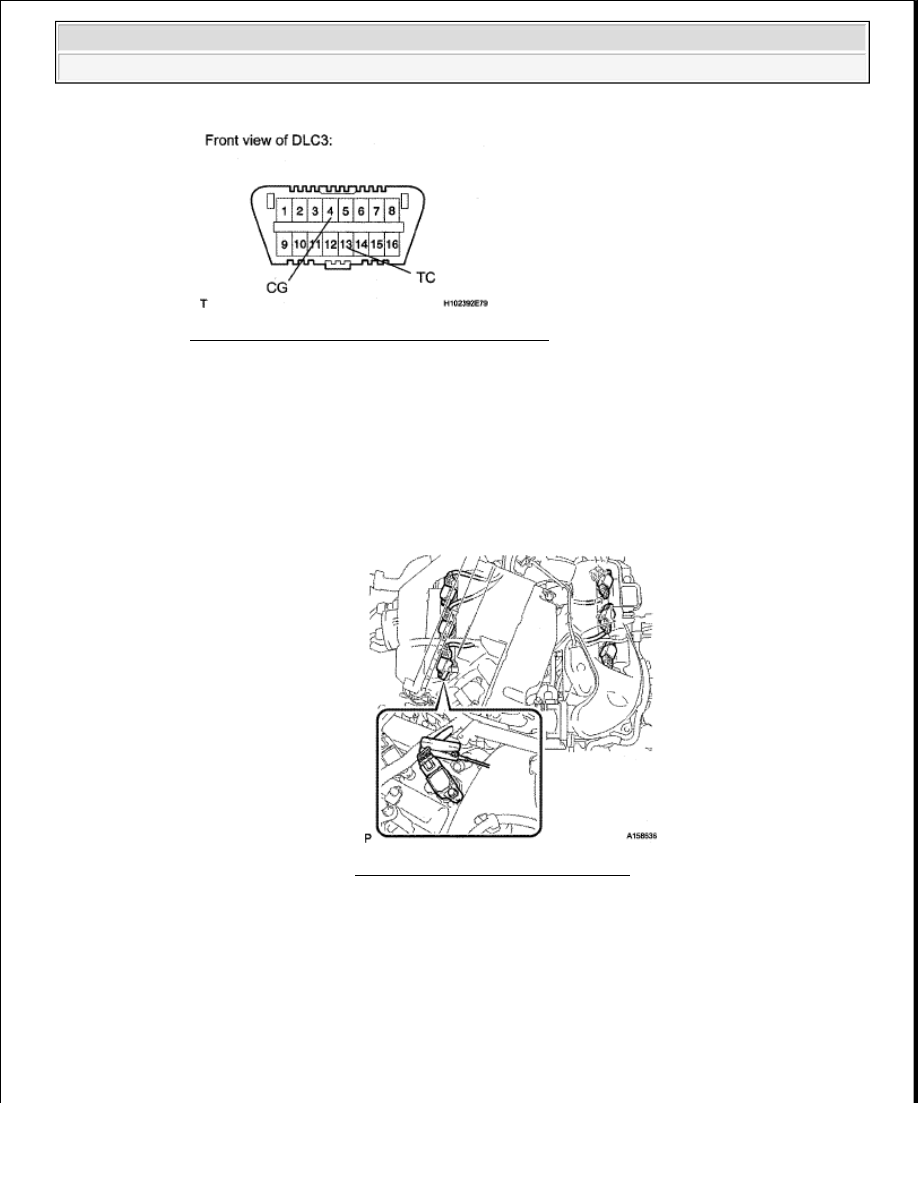

Fig. 1: Identifying DLC3 Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

Pull out the wire harness as shown below

4

Connect the tester probe of a timing light to the wire of the ignition coil connector for the No
1 cylinder

5

Inspect the ignition timing during idling

Standard ignition timing: 8 to 12° BTDC @ idling (transmission in neutral position and
A/C switch OFF)

6

Remove SST from the DLC3

7

Inspect the ignition timing during idling

NOTE:



Use a timing light that detects primary signals.



After checking, be sure to wrap the wire harness with tape.

Fig. 2: Pulling Out Wire Harness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
