Toyota Tundra. Manual - part 1769

b

Remove the bolt and purge VSV

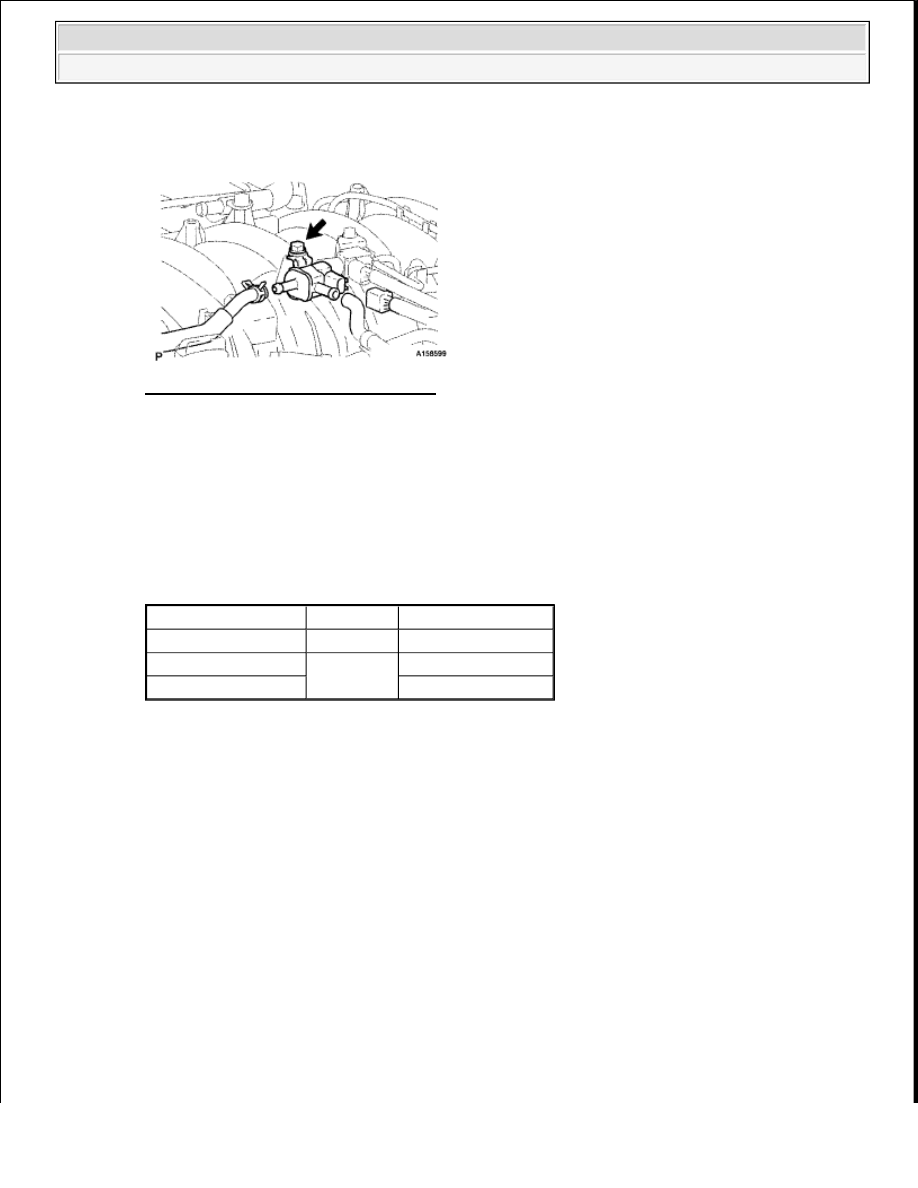

Fig. 101: Identifying Purge VSV Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1

INSPECT PURGE VSV

a

Measure the resistance according to the value(s) in the table below

Standard resistance

PURGE VSV STANDARD RESISTANCE SPECIFICATION

Tester Connection

Condition Specified Condition

1 - 2

20°C (68°F)

23 to 26 ohms

1 - VSV body ground

Always

10 kohms or higher

2 - VSV body ground

10 kohms or higher



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































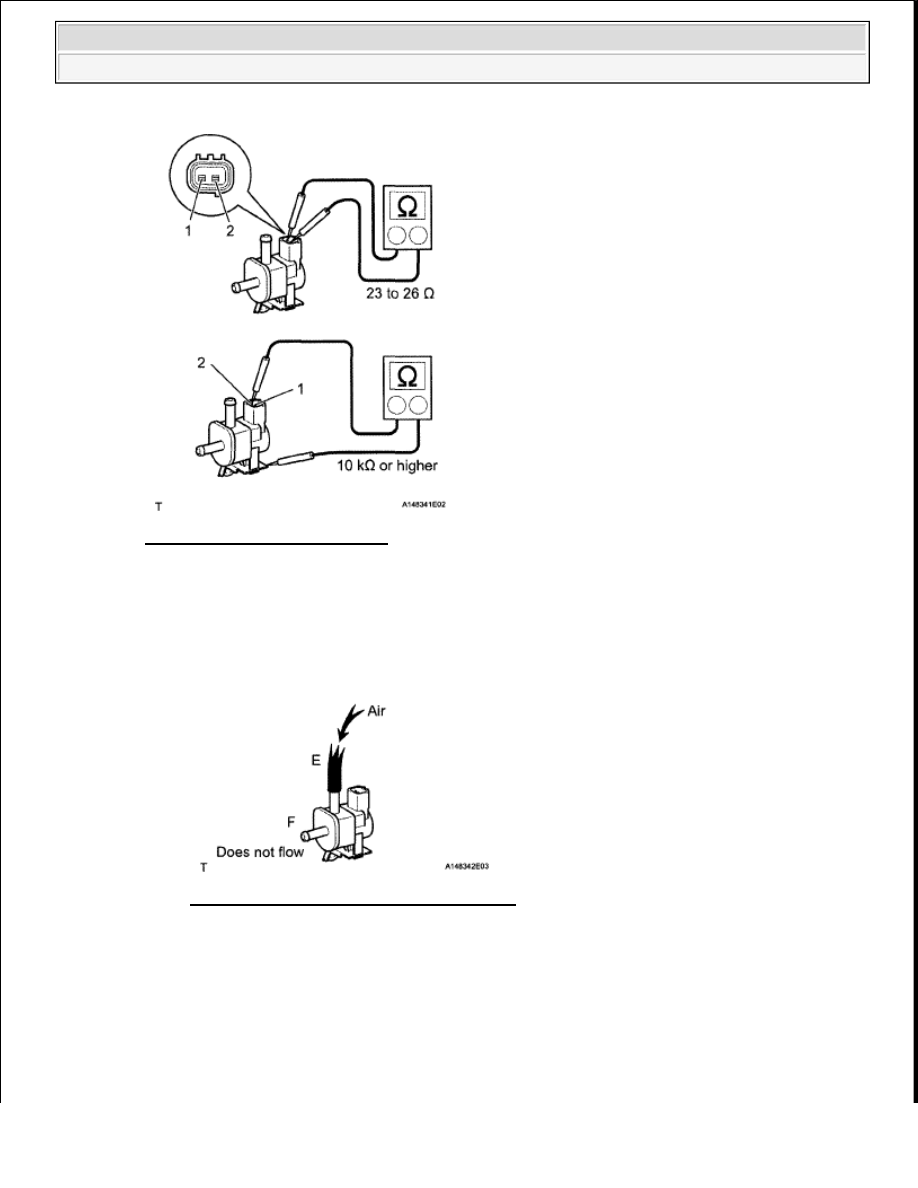

Fig. 102: Inspecting Purge VSV
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the purge VSV

b

Inspect the purge VSV operation

1

Check that air does not flow from ports

Fig. 103: Inspecting Purge VSV Operation
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Apply battery voltage across the terminals



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































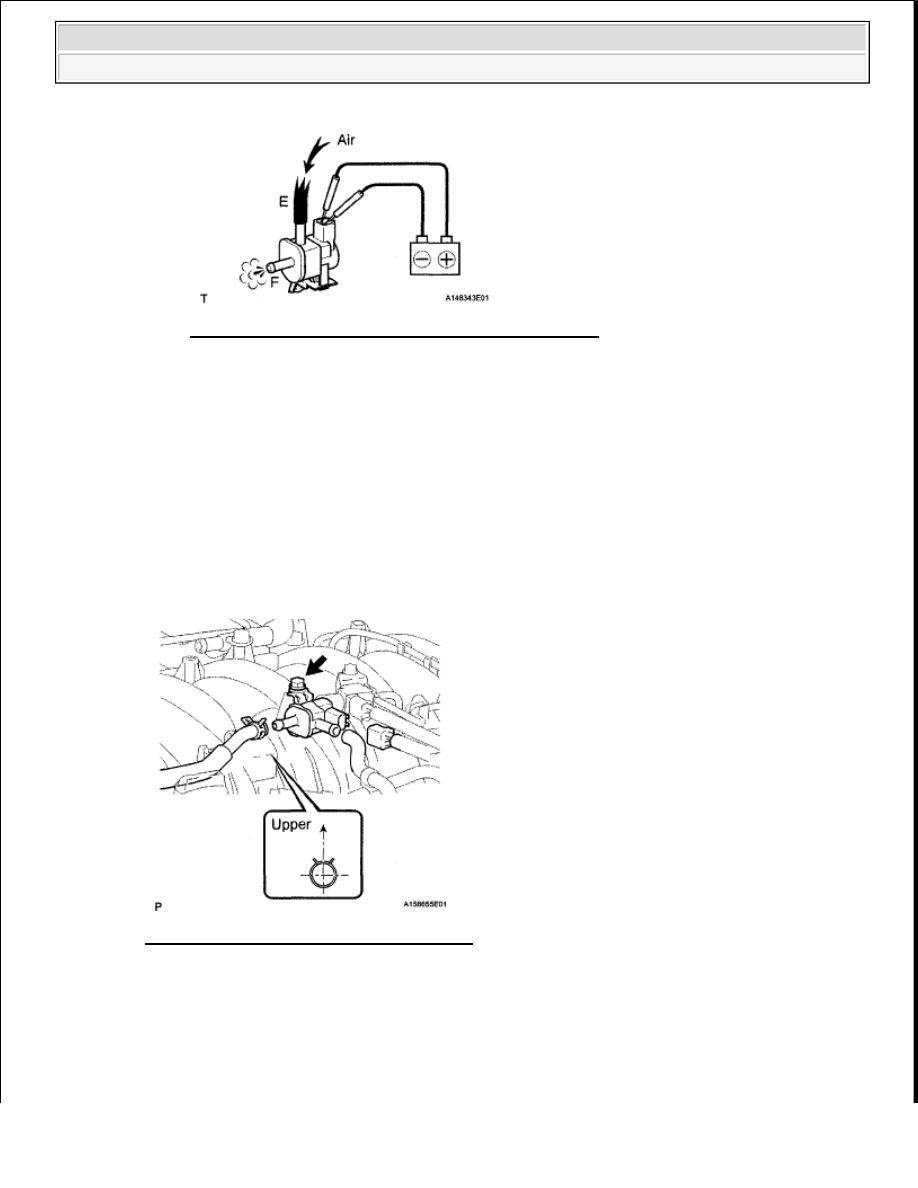

Fig. 104: Applying Battery Voltage Across Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

Check that air flows from ports

If operation is not as specified, replace the purge VSV

INSTALLATION

1

INSTALL PURGE VSV

a

Install the purge VSV with the bolt

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

Fig. 105: Identifying Purge VSV With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the connector

2

CONNECT PURGE LINE HOSE

a

Connect the 2 hoses



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































HINT:

Turn the clip claw to the upper side

3

INSTALL V-BANK COVER (See INSTALLATION )

FUEL TANK CAP

INSPECTION

1

INSPECT FUEL TANK CAP ASSEMBLY

a

Visually check if the cap and/or gasket are deformed or damaged

If the result is not as specified, replace the fuel tank cap assembly or gasket

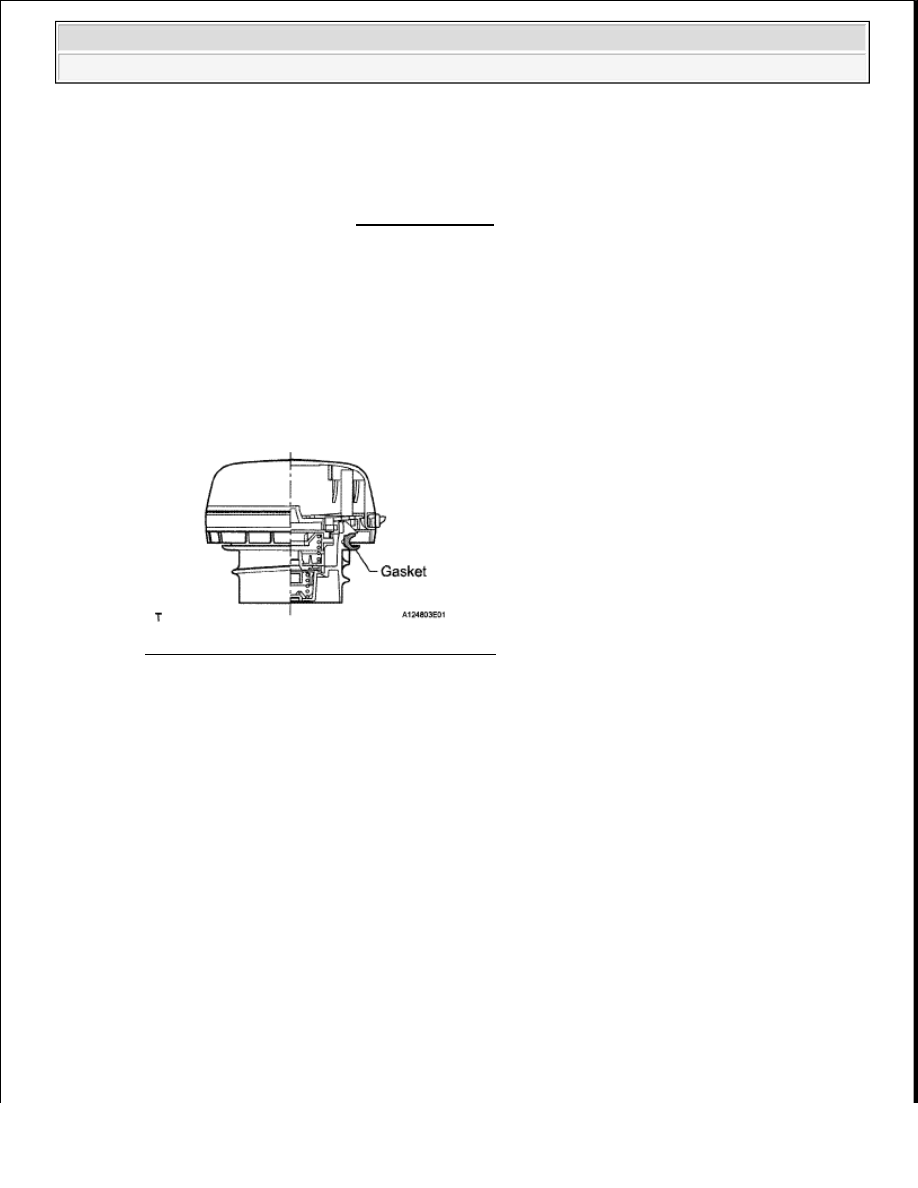

Fig. 106: Inspecting Fuel Tank Cap Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

PCV VALVE

COMPONENTS



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra
