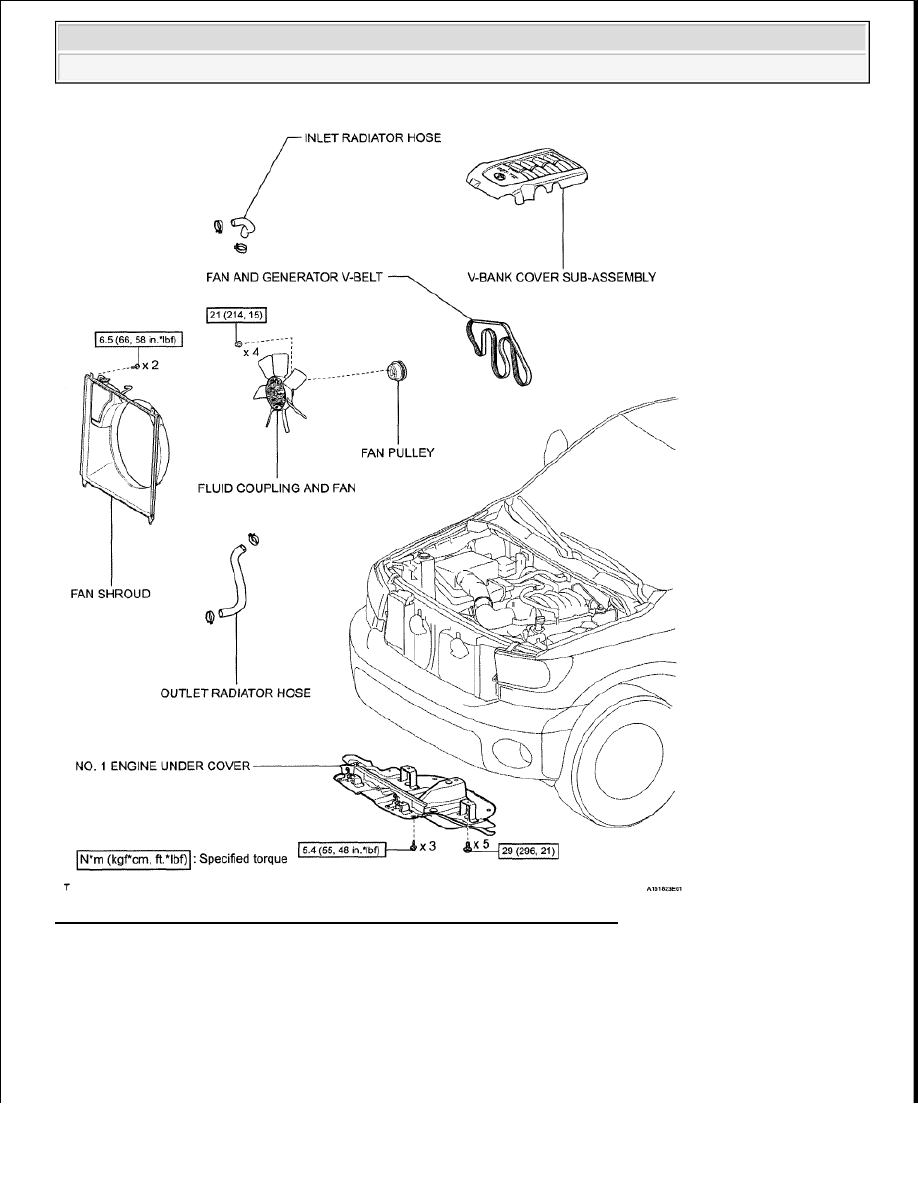

Fig. 33: Identifying Fan Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra

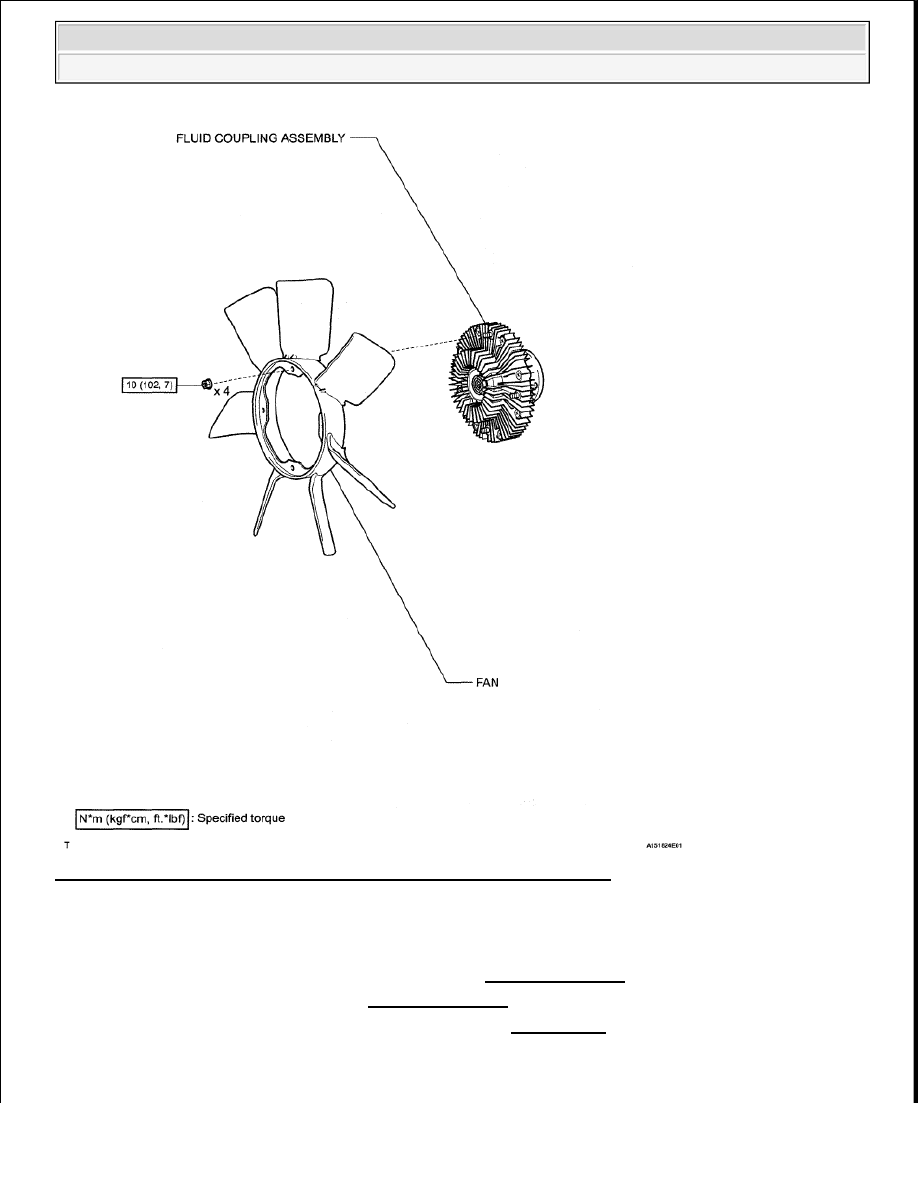

Fig. 34: Identifying Fan Components With Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

2

DRAIN ENGINE COOLANT (see REPLACEMENT )

3

REMOVE V-BANK COVER SUB-ASSEMBLY (See REMOVAL )

4

DISCONNECT INLET RADIATOR HOSE

5

DISCONNECT OUTLET RADIATOR HOSE



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra































6

REMOVE FAN SHROUD (see REMOVAL )

7

REMOVE FAN

a

Remove the 4 nuts and fan from the fluid coupling

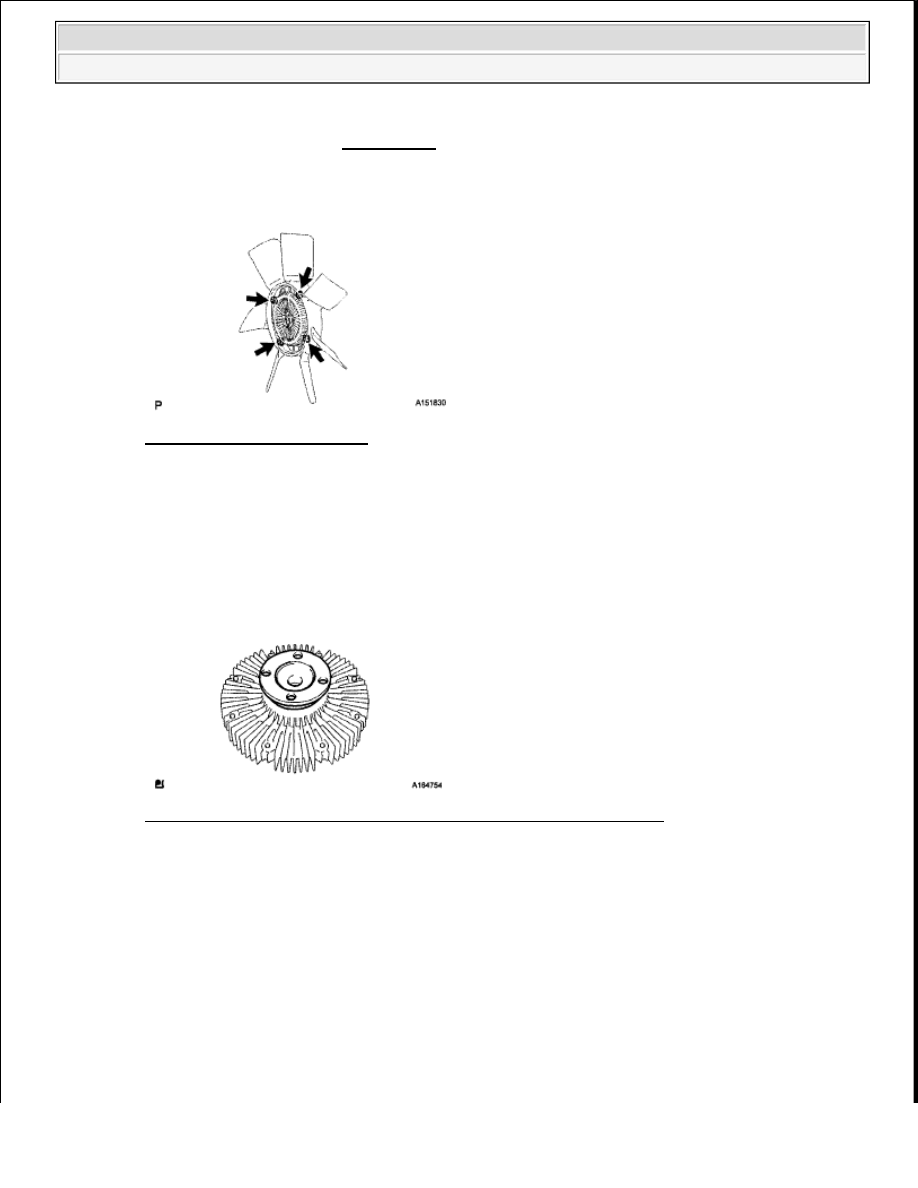

Fig. 35: Identifying Fan Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1

INSPECT FLUID COUPLING ASSEMBLY

a

Check the fluid coupling for damage or silicon oil leaks

If necessary, replace the fluid coupling

Fig. 36: Checking Fluid Coupling For Damage Or Silicon Oil Leaks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL FAN

a

Install the fan to the coupling with the 4 nuts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra































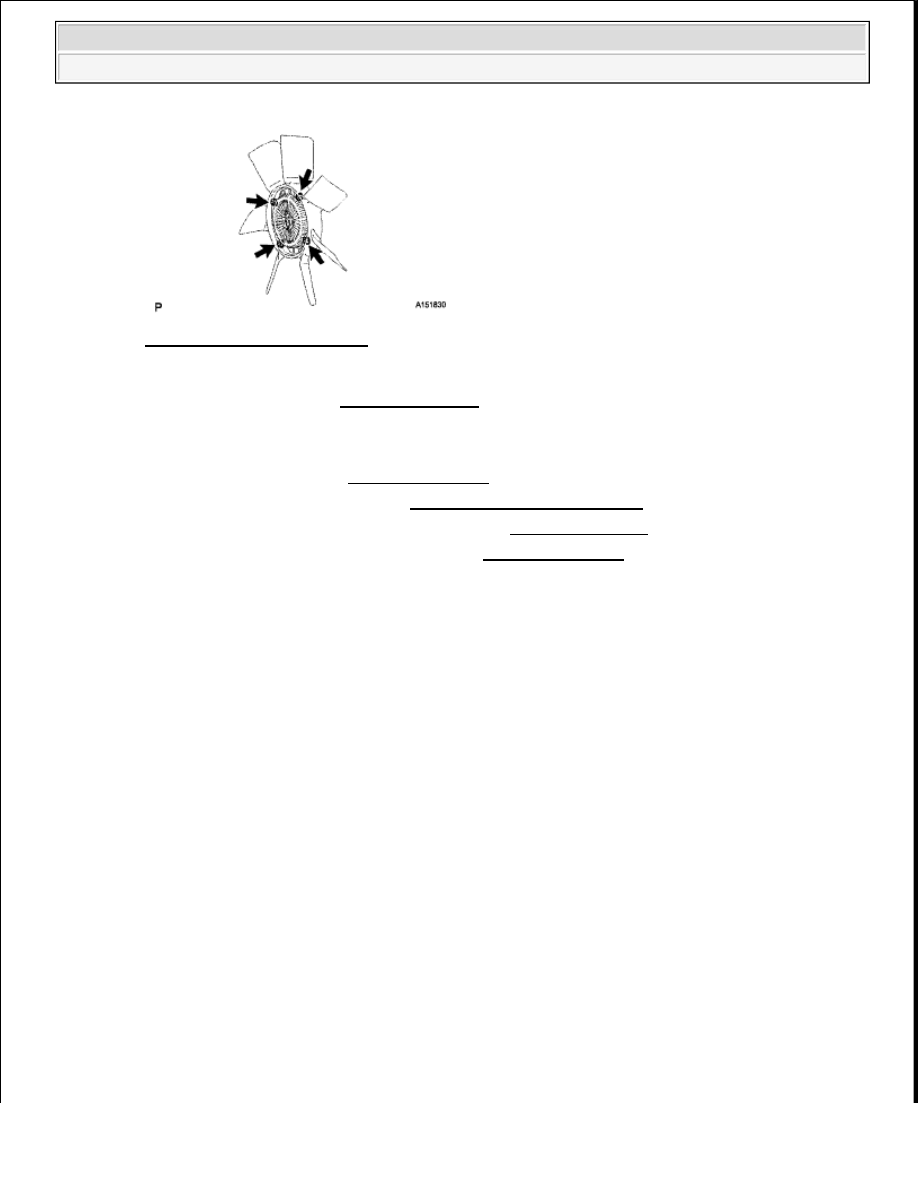

Fig. 37: Identifying Fan Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL FAN SHROUD (see INSTALLATION )

3

CONNECT INLET RADIATOR HOSE

4

CONNECT OUTLET RADIATOR HOSE

5

ADD ENGINE COOLANT (see REPLACEMENT )

6

INSPECT FOR COOLANT LEAK (see ON-VEHICLE INSPECTION )

7

INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )

8

INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

RADIATOR

COMPONENTS
