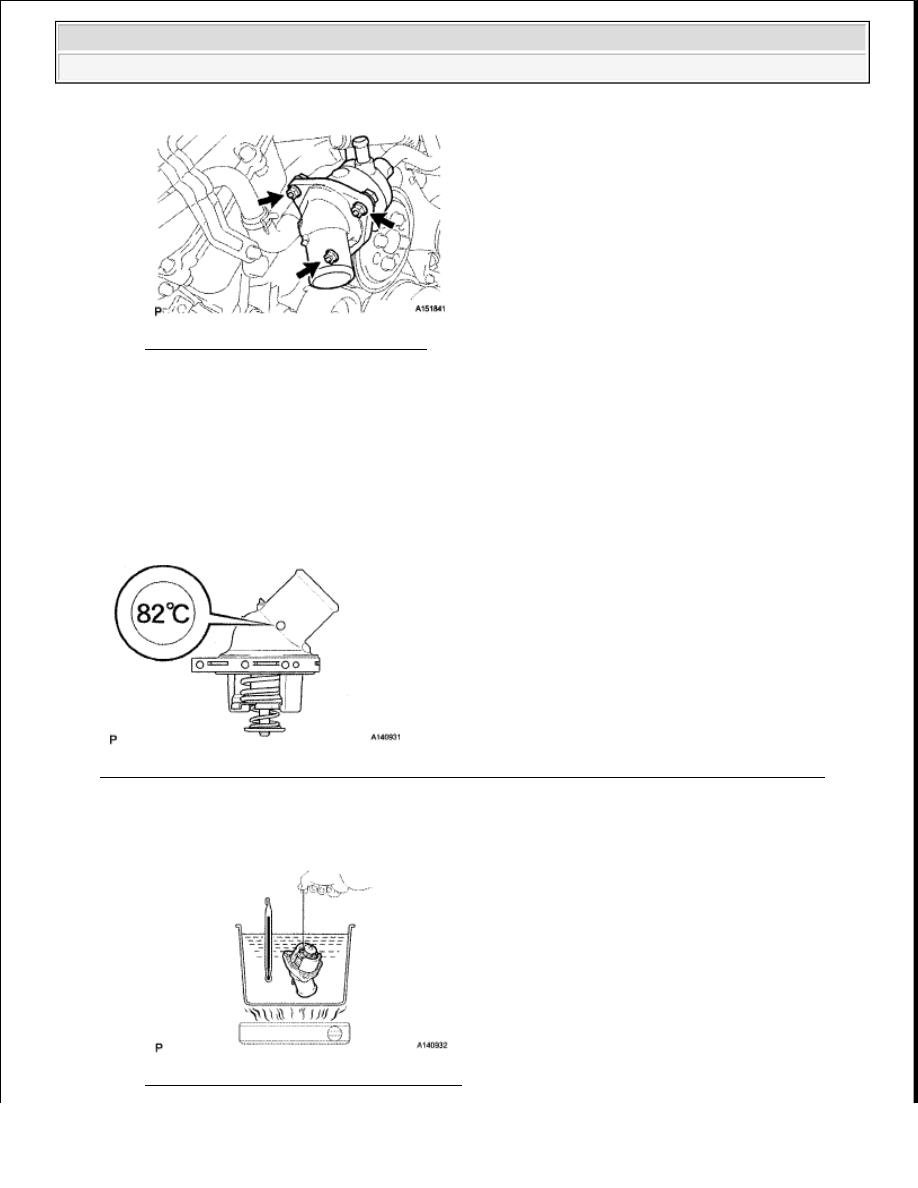

Fig. 26: Identifying Water Inlet Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1

INSPECT WATER INLET SUB-ASSEMBLY WITH THERMOSTAT

HINT:

The valve opening temperature is stamped on the water inlet with thermostat

Fig. 27: Identifying Valve Opening Temperature Is Stamped On Water Inlet With Thermostat
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Immerse the water inlet with thermostat in water and gradually heat the water

Fig. 28: Immersing Thermostat In Water



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Check the valve opening temperature

Standard valve opening temperature:

80 to 84°C (176 to 183°F)

If the valve opening temperature is not within the specified range, replace the water inlet with
thermostat

c

Check the valve lift

Standard valve lift:

10 mm (0.394 in.) or higher at 95°C (203°F)

If the valve lift is not as specified, replace the water inlet with thermostat

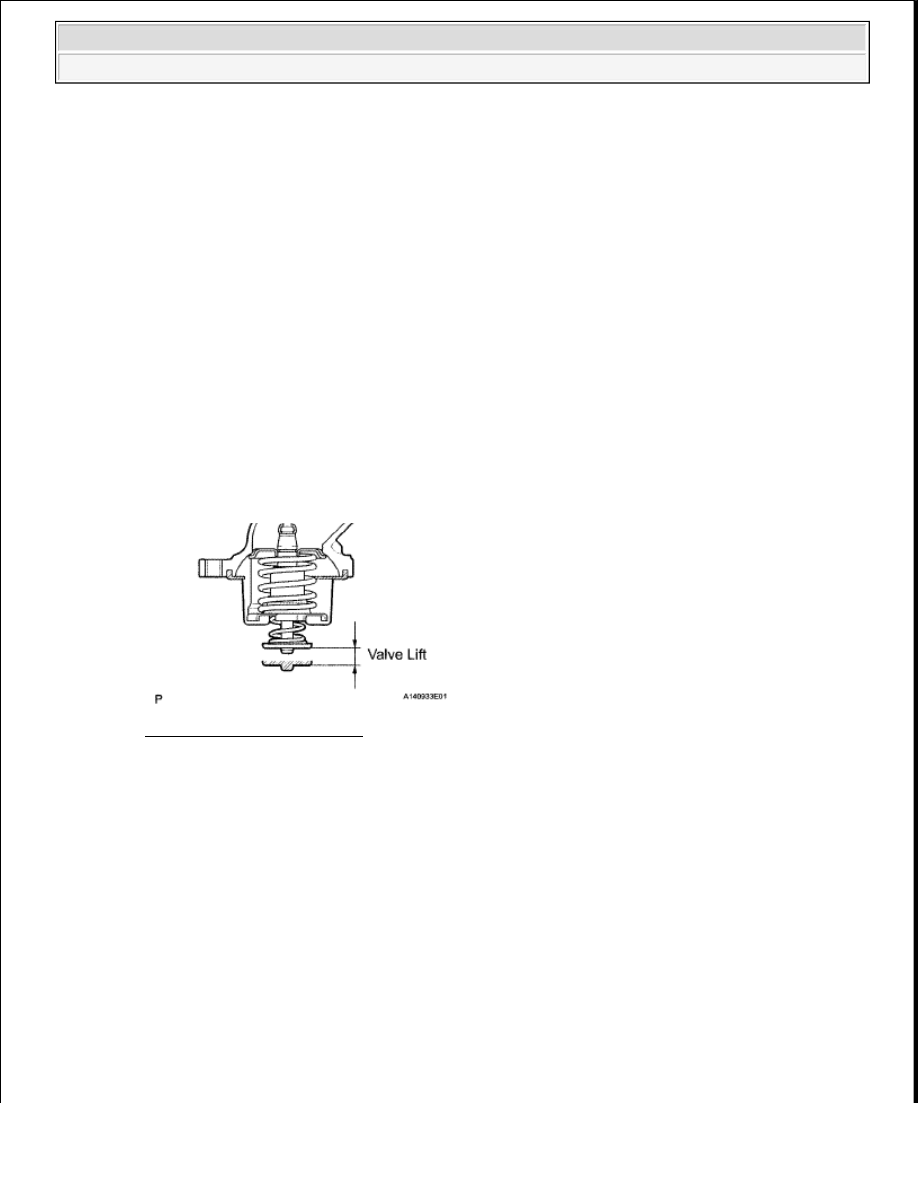

Fig. 29: Checking Valve Lift
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Check that the valve is fully closed when the water inlet with thermostat is at a low temperature
(below 77°C (171°F))

If it is not fully closed, replace the water inlet with thermostat

INSTALLATION

1

INSTALL WATER INLET SUB-ASSEMBLY WITH THERMOSTAT

a

Install a new gasket and the water inlet with thermostat with the 3 nuts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra































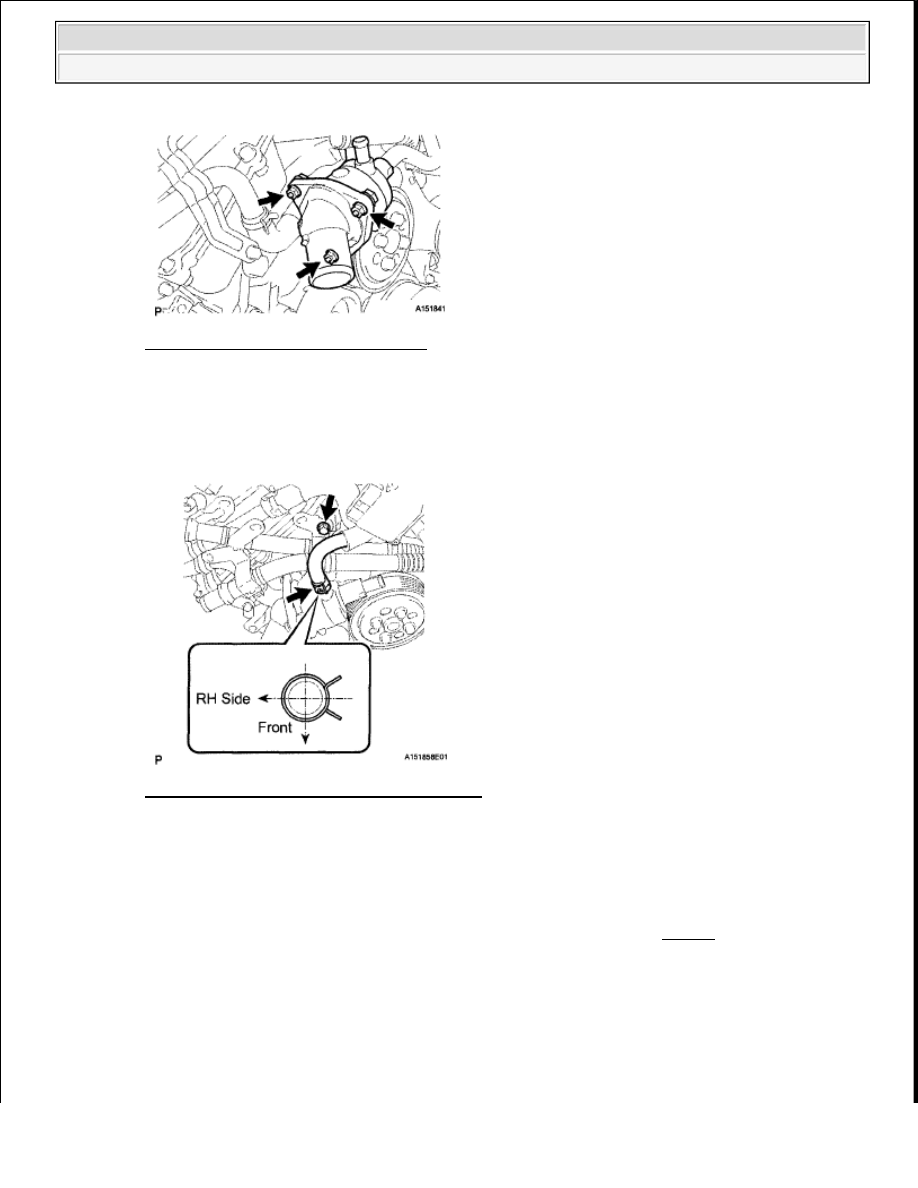

Fig. 30: Identifying Water Inlet Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the air tube bracket's bolt

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 31: Identifying Air Tube Bracket's Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the No  5 water by-pass hose

HINT:

Install the hose so that the direction of the hose clamp is as indicated in Fig. 31

d

Connect the air pump connector clamp's holder

e

Attach the wire harness clamp

f

Connect the air pump's connector

g

Connect the No  2 and No  3 air hoses



2009 Toyota Tundra

2009 ENGINE Cooling (3UR-FE) - Tundra































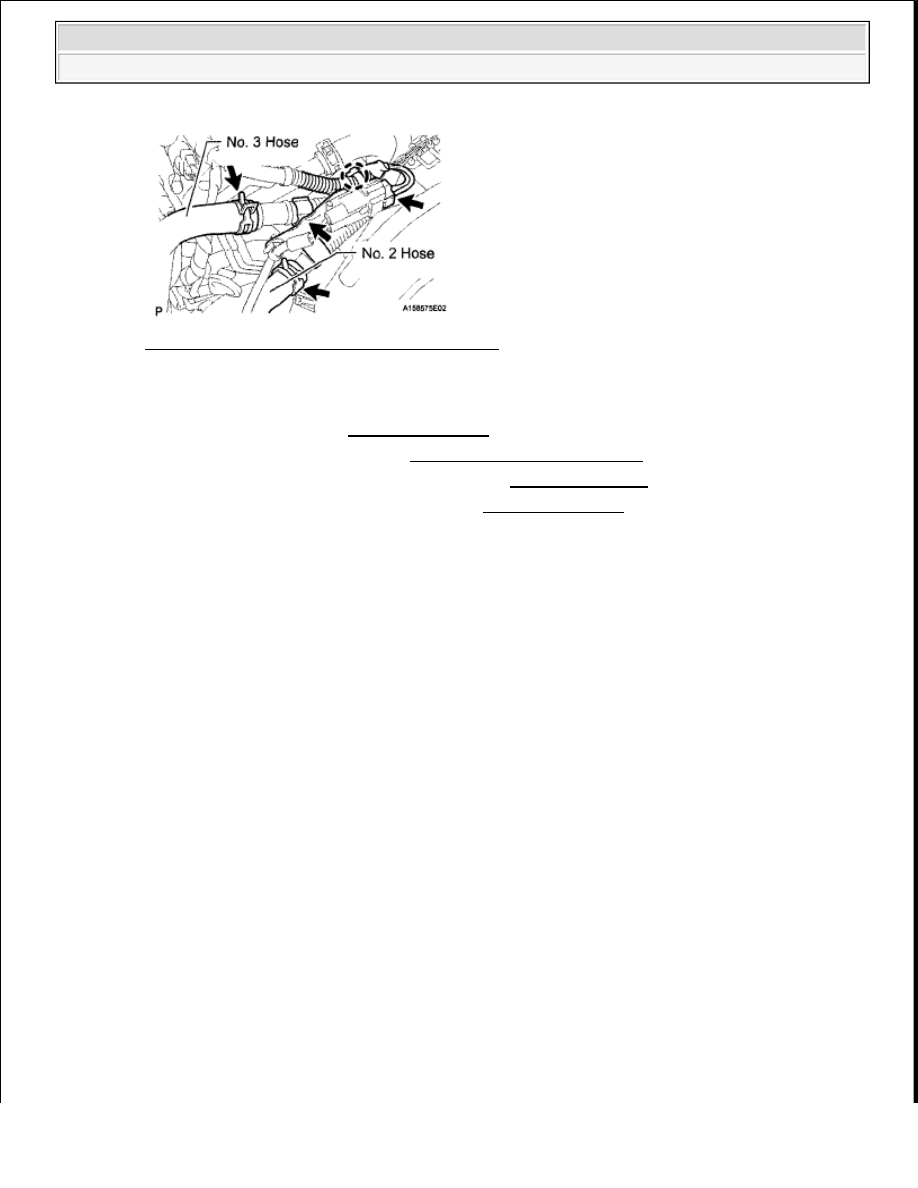

Fig. 32: Identifying No. 2 And No. 3 Air Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

CONNECT OUTLET RADIATOR HOSE

3

ADD ENGINE COOLANT (see REPLACEMENT )

4

INSPECT FOR COOLANT LEAK (see ON-VEHICLE INSPECTION )

5

INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )

6

INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

FAN

COMPONENTS
