Toyota Tundra. Manual - part 1069

HINT:



Using the following chart, check if the calculated No. 3 joint angle is within the
specified value.



The tolerance is +/-0°60' (1.00°).

Standard No. 3 joint angle

VEHICLE MODEL SPECIFICATION

Vehicle model

No. 3 joint angle

UCK56L-THADKA

3°37' +/-0°60' (3.62° +/-1.00°)

UCK56L-THADKAM

(1)

4°09' +/-0°60' (4.15° +/-1.00°)

USK56L-THTDKA

3°22' +/-0°60' (3.37° +/-1.00°)

USKS6L-THTDGA

3°22' +/-0°60' (3.37° +/-1.00°)

UCK56L-CRASKA
UCK56L-CRALKA

3°49' +/-0°60' (3.82° +/-1.00°)

UCK56L-CRASKA

(2)



UCK56L-CRALKA

(2)

3°34' +/-0°60' (3.57° +/-1.00°)

UCK57L-CHASKA

4°17' +/-0°60' (4.28° +/-1.00°)

USK56L-CRTSKA

USK56L-CRTLKA

2°59' +/-0°60' (2.98° +/-1.00°)

USK56L-CRTSKA

(2)



USK56L-CRTLKA

(2)

3°05' +/-0°60' (3.08° +/-1.00°)

USK56L-CRTSGA

USK56L-CRTLGA

2°591 +/-0°60' (2.98° +/-1.00°)

USK56L-CRTSGA

(2)



USK56L-CRTLGA

(2)

3°05' +/-0°60' (3.08° +/-1.00°)

USK57L-CHTSKA

3°29' +/-0°60' (3.48° +/-1.00°)

USK57L-CHTSGA

3°29' +/-0°60' (3.48° +/-1.00°)

UCK56L-PSASKA

UCK56L-PSALKA

3°53' +/-0°60' (3.88° +/-1.00°)

UCK56L-PSASKA

(2)



UCK56L-PSALKA

(2)

4°19' +/.0°60' (4.32° +/-1.00°)

USK56L-PSTSKA
USK56L-PSTLKA

3°38' +/-0°60' (3.63° +/-1.00°)

USK56L-PSTSKA

(2)



USK56L-PSTLKA

(2)

3°35' +/-0°60' (3.58° +/-1.00°)

USK56L-PSTSGA
USK56L-PSTLGA

3°38' +/-0°60' (3.63° +/-1.00°)

USK56L-PSTSGA

(2)



USK56L-PSTLGA

(2)

3°35' +/-0°60' (3.58° +/-1.00°)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































If the measured angle is not within the specification, adjust it with the bearing washer (See 6
"Adjust Propeller Shaft Angle").

6. ADJUST PROPELLER SHAFT ANGLE (for 3 Joint Type)

HINT:

If the propeller shaft angle is outside the specification or there is vibration and noise, perform the
propeller shaft adjustment using the following procedure.

a. Adjust the No. 1, No. 2 and No. 3 joint angle.

1. Support the propeller shaft with a jack.

2. Remove the 2 center bearing mounting bolts.

3. Slowly lower the jack, and disconnect the center bearing.

4. Select an appropriate center support bearing washer thickness from the table below, and

obtain a washer set.

Standard bearing washer thickness

THICKNESS CHART

HINT:



Each set contains 2 washers.



Using the washer set, perform the adjustment.



As a reference when selecting a bearing washer, the angle changes as follows for every
1.0 mm (0.0394 in.) change in bearing washer thickness.

Angle variation for every 1.0 mm (0.0394 in.) change in bearing washer thickness:

No. 1 joint angle:

0°04' (0.06°)

(1)

for 5 leaf spring

(2)

includes Off road package

Thickness

2.0 mm (0.0787 in.)
4.5 mm (0.1772 in.)
6.5 mm (0.2559 in.)
9.0 mm (0.3543 in.)

11.0 mm (0.4331 in.)
13.5 mm (0.5315 in.)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































No. 2 joint angle:

0°07' (0.12°)

No. 3 joint angle:

0°04' (0.06°)

7. INSTALL TRANSFER HEAT INSULATOR

a. Install the heat insulator with the 3 bolts.

Torque: 15 N*m (153 kgf*cm, 11 ft.*lbf)

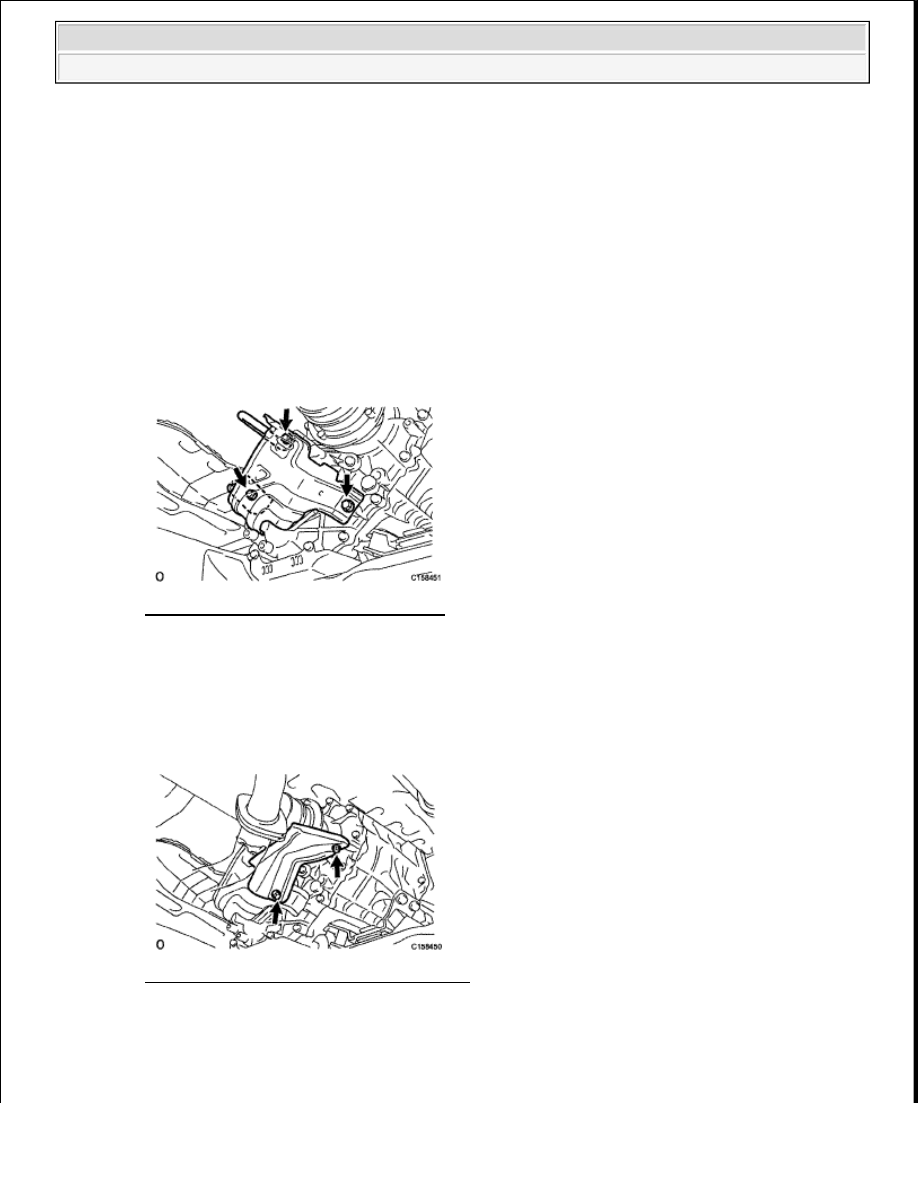

Fig. 132: Locating Heat Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL PROPELLER SHAFT HEAT INSULATOR BRACKET SUB-ASSEMBLY

a. Install the insulator bracket with the 2 bolts.

Torque: 30 N*m (306 kgf*cm, 22 ft.*lbf)

Fig. 133: Locating Insulator Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

FRONT PROPELLER SHAFT ASSEMBLY

COMPONENTS



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra

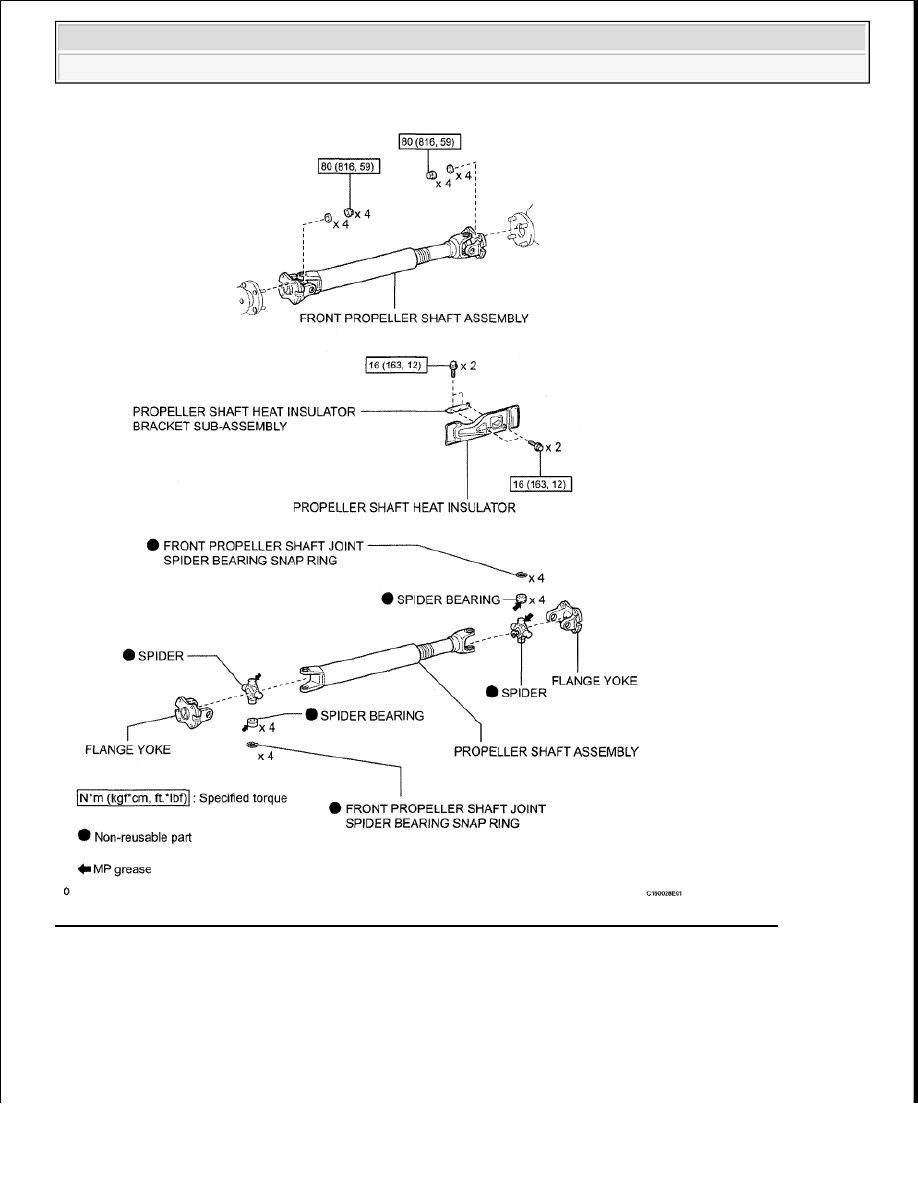

Fig. 134: Identifying Front Propeller Shaft Assembly Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE PROPELLER SHAFT HEAT INSULATOR

a. Remove the 2 bolts and heat insulator from the heat insulator bracket.
