specified value.

The tolerance is +/-0°60' (1.00°).

Standard No. 1 joint angle

VEHICLE MODEL SPECIFICATION

Vehicle model

No. 1 joint angle

UCK56L-THADKA

-0°07' +/-0°60' (-0.12° +/-.00°)

UCK56L-THADKA

(1)

-0°07' +/-0°60' (-0.12° +/-1.00°)

USK56L-THTDKA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-THTDGA

0°52' +/-0°60' (0.87° +/-1.00°)

UCK56L-CRASKA
UCK56L-CRALKA

0°51' +/-0°60' (0.85° +/-1.00°)

UCK56L-CRASKA

(2)



UCK56L-CRALKA

(2)

0°51' +/-0°60' (0.85° +/-1.00°)

UCK57L-CHASKA

1°07' +/-0°60' (1.12° +/-1.00°)

USK56L-CRTSKA
USK56L-CRTLKA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-CRTSKA

(2)



USK56L-CRTLKA

(2)

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-CRTSGA
USK56L-CRTLGA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-CRTSGA

(2)



USK56L-CRTLGA

(2)

0°52' +/-0°60' (0.87° +/-1.00°)

USK57L-CHTSKA

1°07' +/-0°60' (1.12° +/-1.00°)

USK57L-CHTSGA

1°07' +/-0°60' (1.12° +/-1.00°)

UCK56L-PSASKA
UCK56L-PSALKA

0°51' +/-0°60' (0.85° +/-1.00°)

UCK56L-PSASKA

(2)



UCK56L-PSALKA

(2)

0°51' +/- 0°60' (0.85° +/-1.00°)

USK56L-PSTSKA
USK56L-PSTLKA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-PSTSKA

(2)



USK56L-PSTLKA

(2)

0°52' +/-0°60' (0.87° +/-1.00°)

USKS6L-PSTSGA
USK56L-PSTLGA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-PSTSGA

(2)



USK56L-PSTLGA

(2)

0°52' +/-0°60' (0.87° +/-1.00°)

(1)

for 5 leaf spring

(2)

includes Off road package



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































If the measured angle is not within the specification, adjust it with the bearing washer (See 6
"Adjust Propeller Shaft Angle").

b. Measure the No. 2 joint angle.

1. Using SST, measure and record the angle of the propeller shaft (D).

SST 09370-50010

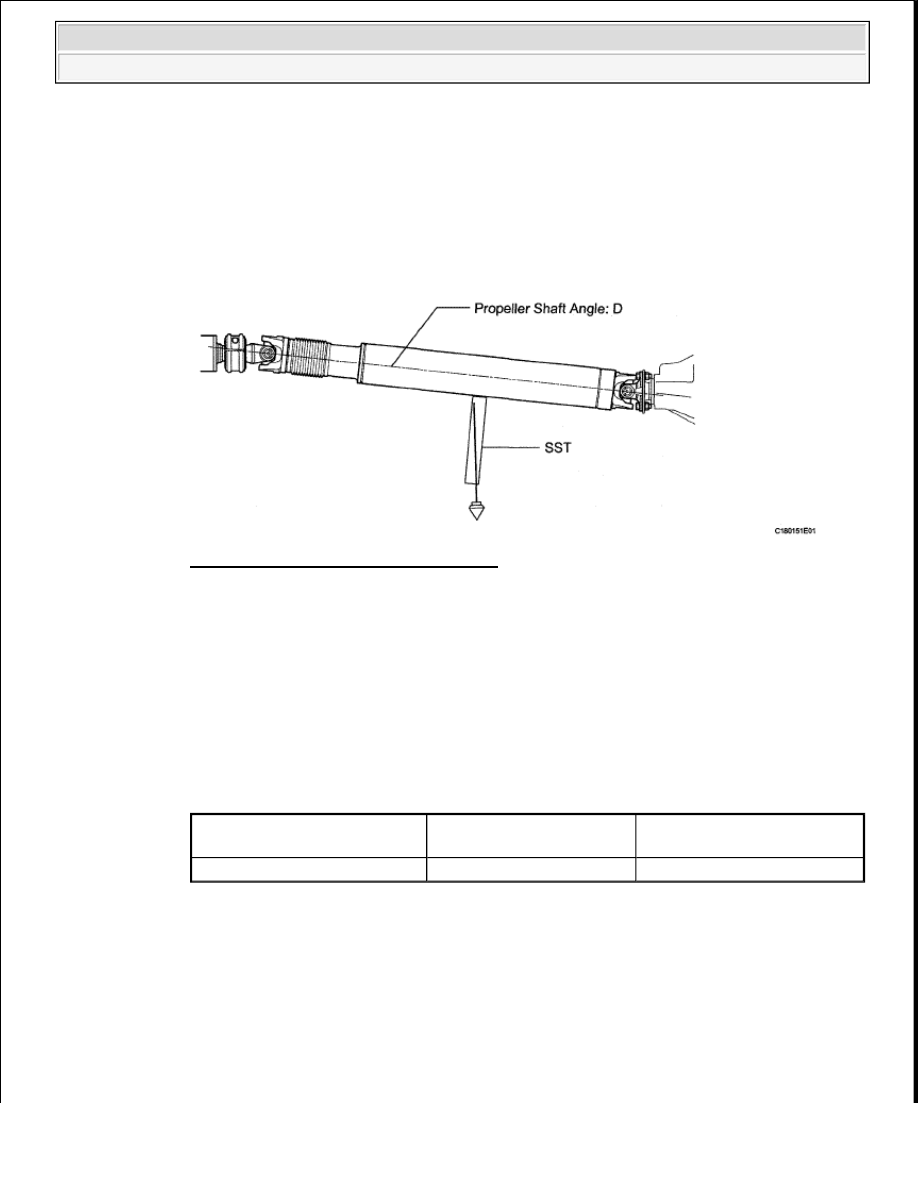

Fig. 129: Identifying Propeller Shaft (D)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Subtract the angle of the propeller shaft (D) from the angle of the intermediate shaft (C) to

calculate the No. 2 joint angle.

No. 2 joint angle:

Angle of intermediate shaft (C) - Angle of propeller shaft (D)

Measured Value (Reference)

INTERMEDIATE SHAFT ANGLE MEASURED VALUE REFERENCE

Intermediate Shaft Angle

Measured Value (C)

Propeller Shaft Angle

Measured Value (D)

No. 2 Joint Angle

(Calculated Value) (C) - (D)

2°30' (2.50°)

5°45' (5.75°)

-3°15' [-3.25°)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































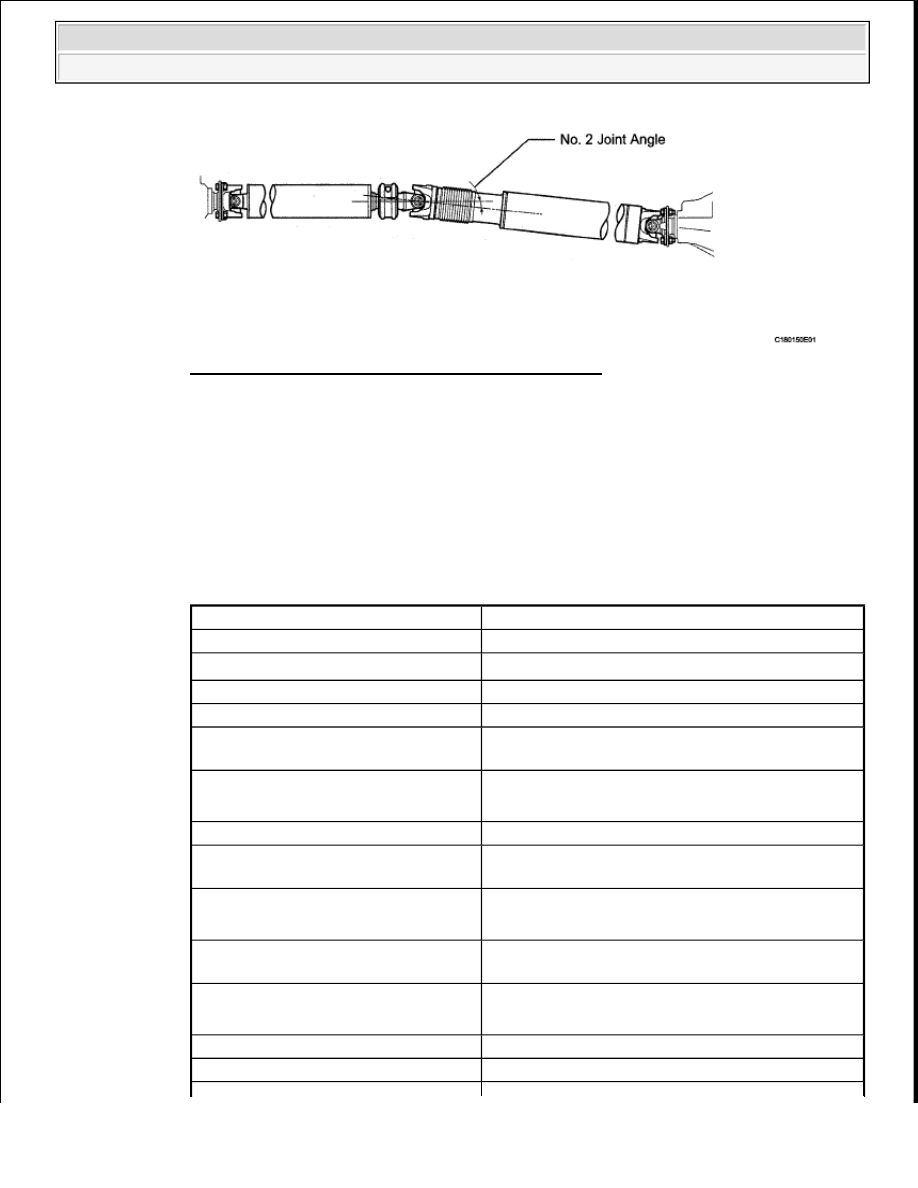

Fig. 130: Identifying Propeller Shaft No.2 Joint Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Using the following chart, check if the calculated No. 2 joint angle is within the
specified value.

The tolerance is +/-0°60' (1.00°).

Standard No. 2 joint angle

VEHICLE MODEL SPECIFICATION

Vehicle model

No. 2 joint angle

UCK56L-THADKA

-1°35' +/-0°60' (-1.58° +/-1.00°)

UCK56L-THADKA

(1)

-2°09' +/-0°60' (-2.15° +/-1.00°)

USK56L-THTDKA

-3°19' +/-0°60' (-3.32° +/-1.00°)

USK56L-THTDGA

-3°19' +/-0°60' (-3.32° +/-1.00°)

UCK56L-CRASKA

UCK56L-CRALKA

-2°43' +/-0°60' (-2.72° +/-1.00°)

UCK56L-CRASKA

(2)



UCK56L-CRALKA

(2)

-2°28' +/-0°60' (-2.47° +/-1.00°)

UCK57L-CHASKA

-1°56' +/-0°60' (-1.93° +/-1.00°)

USK56L-CRTSKA
USK56L-CRTLKA

-2°23' +/-0°60' (-2.38° +/-1.00°)

USK56L-CRTSKA

(2)



USK56L-CRTLKA

(2)

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-CRTSGA
USK56L-CRTLGA

-2°23' +/-0°60' (-2.38° +/-1.00°)

USK56L-CRTSGA

(2)



USK56L-CRTLGA

(2)

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK57L-CHTSKA

-1°39' +/-0°60' (-1.65° +/-1.00°)

USK57L-CHTGKA

-1°39' +/-0°60' (-1.65° +/-1.00°)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra































c. Measure the No. 3 joint angle.

1. Subtract the angle of the rear differential flange (B) measured before installing the propeller

shaft from the angle of the propeller shaft (D) to calculate the No. 3 joint angle.

No. 3 joint angle:

Angle of propeller shaft (D) - Angle of rear differential flange (B)

Measured Value (Reference)

PROPELLER SHAFT ANGLE MEASURED VALUE REFERENCE

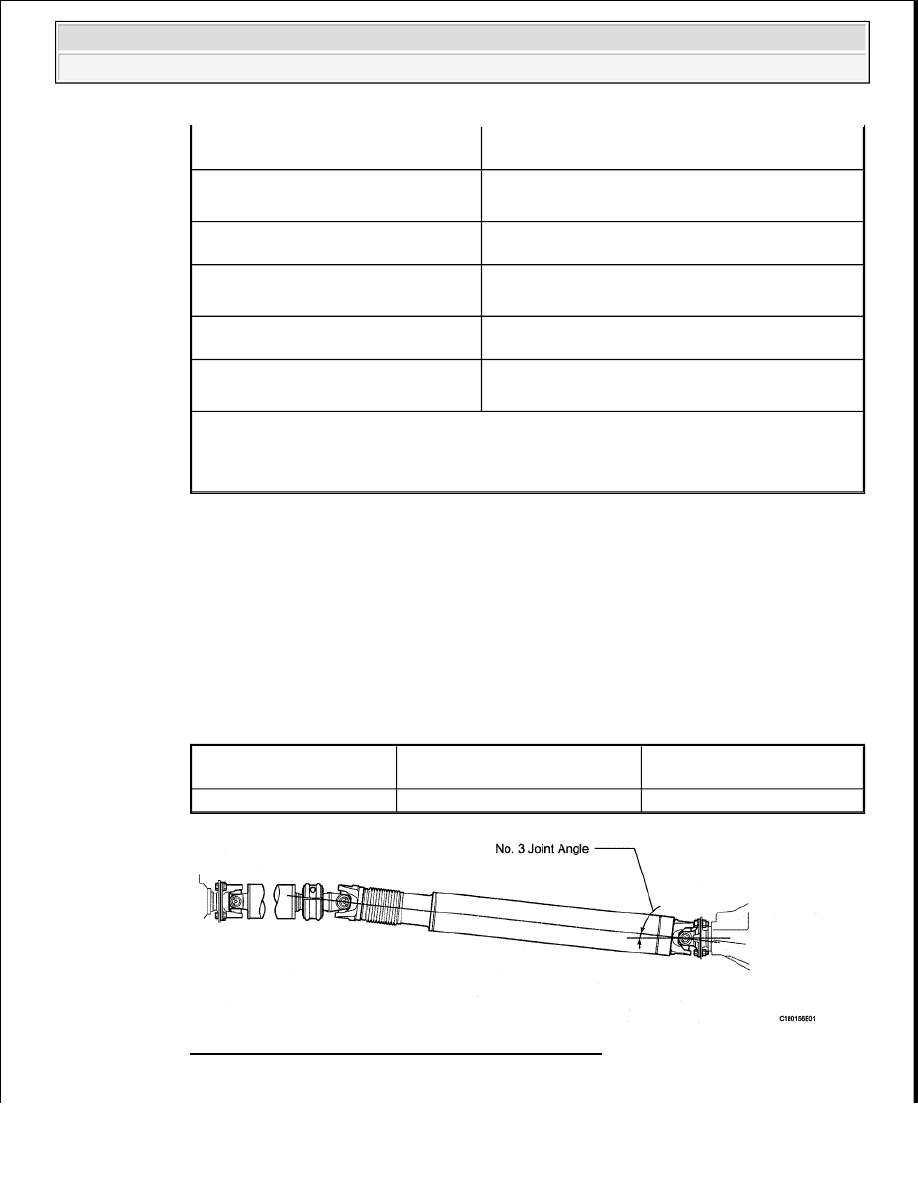

Fig. 131: Identifying Propeller Shaft No.3 Joint Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

UCK56L-PSASKA

UCKS6L-PSALKA

-2°15' +/-0°60' (-2.25° +/-1.00°)

UCK56L-PSASKA

(2)



UCK56L-PSALKA

(2)

-2°43' +/-0°60' (-2.72° +/-1.00°)

USK56L-PSTSKA

USK56L-PSTLKA

-2°321 +/-0°60' (-2.53° +/-1.00°)

USK56L-PSTSKA

(2)



USK56L-PSTLKA

(2)

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-PSTSGA

USK56L-PSTLGA

-2°32' +/-0°60' (-2.53° +/-1.00°)

USK56L-PSTSGA

(2)



USK56L-PSTLGA

(2)

-2°29' +/-0°60' (-2.48° +/-1.00°)

(1)

for 5 leaf spring

(2)

includes Off road package If the measured angle is not within the specification, adjust it
with the bearing washer (See 6 "Adjust Propeller Shaft Angle").

Propeller Shaft Angle

Measured Value (D)

Rear Differential Flange Angle

Measured Value (B)

No. 3 Joint Angle

(Calculated Value) (D) - (B)

5°45' (5.75°)

2°30' (2.50°)

3°15' (3.25°)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Propeller Shaft - Tundra
