Управление работой кондиционера и отопителя осуществляется с панели управления.
выключатель кондиционера " A / C "
переключатель направления потока воздуха (выбор режима) - " MODE "
переключатель регулировки забора воздуха ( вентиляция / рециркуляция )
выключатель кондиционера и отопителя Филдер - "OFF"
выключатель автоматического режима работы кондиционера - "AUTO"
переключатель скорости вращения вентилятора отопителя
регулятор температуры - "TEMP"
выключатель обдува лобового стекла - " FRONT "
выключатель режима индикации температуры окружающего воздуха.
информационное табло
Для включения кондиционера или отопителя нужно нажать выключатель "AUTO"
Для включения кондиционера нажать на выключатель " A / C " .
При включении на выключателе загорается индикатор зеленого цвета
Если режим кондиционера был включен при выключении двигателя, то при запуске
двигателя Филдер сразу начнет работать режим кондиционирования.
Для выключения кондиционера повторно нажмите на выключатель " A / C " ., в этом
случае будет работать отопитель. Если нажать на выключатель "OFF" - отопитель
выключиться.
Мигание индикатора в ходе работы системы кондиционирования
означает нарушение
работы системы, при этом кондиционер автоматически выключится.
Для переключения режима обдува нажмите кнопку " MODE " . На информационном табло появится индикатор, показывающий текущую схему обдува.
Переключатель регулировки забора воздуха ( вентиляция / рециркуляция ) позволяет осуществлять забор воздуха либо снаружи Филдера либо из салона.
Если в течении долгого времени работает режим рецеркуляция, то стекла могут запотеть.
При запотевании лобового стекла необходимо нажать на
выключатель обдува лобового
стекла - " FRONT "
Управление силой потока воздуха осуществляется переключателем на панели -
позиция 6
Регулятор температуры "TEMP" предназначен для задания значения температуры нагрева или охлаждения воздуха в салоне Филдер в диапазане от 18 до 32 градусов.
Если установлен режим максимального охлаждения - на информационном табло появляется индикация "MAX COLD"
Если установлен режим максимального отопления - на информационном табло появляется индикация "MAX HOT ".
Выключатель "AUTO" предназначен для автоматического управления работой кондиционера и отопителя. В режиме "AUTO" автоматически регулируется сила и направление воздушного потока. При работе в этом режиме есть возможность задавать тепмературу поступающего воздуха . Если нажать на любой другой выключатель , то работа в автоматическом режиме прекратится.
При нажатии выключателя - "OUTSIDE TEMP" , позиция 3 , на информационном табло показывается индикация температуры окружающего воздуха за бортом.
При запотевании (замерзании) стекла задней двери необходимо нажать на выключатель "REAR" на панели ( на рисунке без цифры ) . При этом ключ в замке зажигания должен быть установлен в положение "ON" . Работа обогревателя сопровождается горением индикатора на выключателе.
Обогреватель работает 15 минут, затем автоматически
отключается.
Принудитедьно повторно включается еще одним нажатием на кнопку.
Следует помнить, что длительная работа обогревателя заднего
стекла может привести
к разрядке аккамуляторной батареи и к выходу из строя самого обогревателя.
При очистке стекла задней двери нужно быть аккуратным.
чтобы не повредить
нити обогревателя.
В салоне предусмотрена возможность вручную изменить интенсивность и направление воздушного потока , идущего со стороны центральной консоли от кондиционера или отопителя.
Toyota Corolla Fielder. Меры безопасности при работе с хладагентом |
При работе с хладагентом всегда соблюдайте правила техники безопасности
3. Следите, чтобы хладагент не попал в глаза или на кожу.
При поражении;
4. Не нагревайте баллоны с хладагентом и не сжигайте их.
6. Не включайте компрессор без достаточного количества хладагента.
7. Не открывайте клапан высокого давления на блоке манометров при
работающем компрессоре.
8. Не допускайте перезарядки системы. Избыток хладагента ведет к
недостаточному |
Toyota Corolla Fielder. Вакуумирование, зарядка и проверка системы кондиционирования |
Установка блока манометров
1. Присоедините зарядные шланги к блоку манометров. Затяните гайки
рукой.

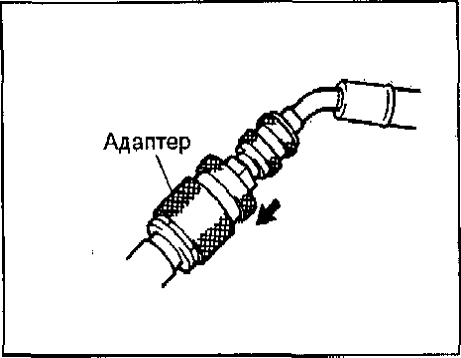

3. Закройте клапаны блока манометров. 5. Присоедините быстросъемный адаптер к сервисным клапанам, как показано на рисунке
6. Подсоедините блок манометров к системе кондиционирования
Вакуумирование системы
1. Установите блок манометров.

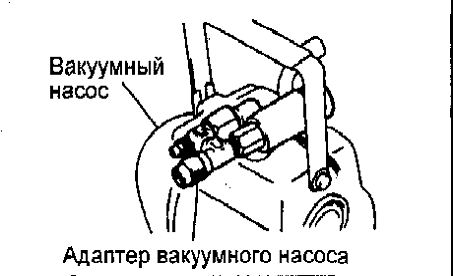

б) Подсоедините центральный шланг блока манометров к адаптеру вакуумного
насоса.
г) Не менее, чем через 10 минут убедитесь, что манометр низкого давления
показывает Примечание: если давление ниже, закройте оба клапана блока манометров и выключите вакуумный насос. Проверьте герметичность системы и устраните неполадки.
д) Закройте оба клапана блока манометров и выключите вакуумный насос.
е) Оставьте систему в таком состоянии не менее 5 минут, убедитесь, что
показания
|
Toyota Corolla Fielder. Зарядка системы кондиционирования |

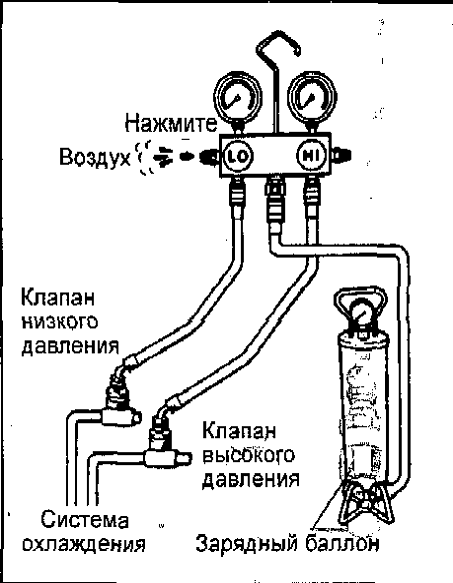

Установите зарядный баллон
а) Заправьте зарядный баллон необходимым количеством хладагента. в) Откройте клапан на зарядном баллоне
г) Нажмите на сердечник клапана, расположенного сбоку блока манометров,
и
Проверка герметичности системы кондиционирования Филдера
1. Откройте клапан высокого давления на блоке манометров и
2. Когда давление в стороне низкого давления достигнет 98 кПа, закройте
клапан
4, При обнаружении утечек после ремонта повторите процедуру вакуумирования |
Toyota Corolla Fielder. Дозаправка хладагента в систему кондиционирования |
Дозаправьте систему хладагентом.
Внимание:
1. Полностью откройте клапан высокого давления блока манометров.
2. Полностью заправьте систему, после чего закройте клапан высокого давления.
Примечание:
Снятие блока манометров
2. Отсоедините быстросъемный адаптер от сервисных клапанов линий
охлаждения,
3. Установите заглушки на сервисные клапаны системы охлаждения. |
Toyota Corolla Fielder. Проверка системы кондиционирования блоком манометров |
1. Подсоедините блок манометров.
2. Снимайте показания с манометров при следующих условиях.
б) Двигатель работает на режиме 1500 об/мин.
в) Переключатель скорости вращения вентилятора отопителя в положении
"HI" г) Регулятор температуры в положении максимального охлаждения "COOL".
д) Кондиционер включен
Примечание: показания прибора могут незначительно изменяться в
|
Toyota Corolla Fielder. Неисправности в системе кондиционирования и отопления |
Наличие воды в системе
Недостаток хладагента
Причина:
Способ устранения:
Плохая циркуляция хладагента
Нет охлаждения или хладагент не циркулирует
Причина:
Способ устранения: в) Замените ресивер.
г) Вакуумируйте и заправьте систему. Если обнаружится утечка газа,
Избыток хладагента или недостаточное охлаждение конденсатора
Причины:
Способ устранения:
Наличие воздуха в системе охлаждения
Причина:
Способ устранения:
Неправильная установка расширительного клапана и термочувствительной
трубки
Причина:
Способ устранения:
Неисправность компрессора Причина: Неисправен компрессор (утечки через клапан или износ деталей) Способ устранения: Отремонтируйте или замените компрессор
|
Toyota Corolla Fielder. Проверка количества хладагента в системе кондиционирования |
1. Режим проверки

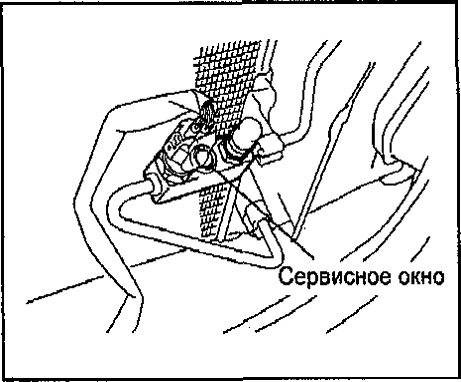

2. Проверьте количество хладагента по наличию пузырьков в сервисном окне ресивера
а) Если в сервисном окне видны пузырьки (недостаток хладагента), то
проверьте наличие утечек в системе и дозаправьте систему до нормы в) Если нет перепада температур между входным и выходным отверстиями компрессора (либо хладагент отсутствует, либо количество хладагента минимально), то проверьте наличие утечек хладагента, затем зарядите систему до нормы. г) Если есть большой перепад температур между входным и выходным отверстиями компрессора (либо количество хладагента в норме, либо перезарядка системы), то способ устранения - см. п. (д) и (е). д) Если хладагент в сервисном окне становится прозрачным сразу после выключения кондиционера (перезарядка системы), то удалите весь хладагент, вакуумируйте и заправьте систему до нормы. е) Если после выключения кондиционера хладагент вспенивается и затем становится прозрачным, то количество хладагента в норме. Количество хладагента 490 + 30 г
|
1. Проверьте затяжку соединений трубопроводов.
Замена элементов трубопровода 2. Замените неисправные элементы.
Внимание: во избежание попадания загрязнений в систему немедленно
3. Затяните соединения. 4. Вакуумируйте и заправьте систему хладагентом. Количество хладагента 490 + 30 г 5. Проверьте герметичность системы. 6. Проверьте функционирование кондиционера
Моменты затяжки резьбовых соединений системы кондиционирования
|
Toyota Corolla Fielder. Панель управления кондиционером и отопителем |
Снятие и установка
1. Снимите отделку центральной консоли (см. главу "Кузов"). 2. Снимите центральную отделку панели приборов (см. главу "Кузов"). 3. Снимите переключатель скорости вращения вентилятора отопителя
4. Снимите панель управления кондиционером и отопителем.

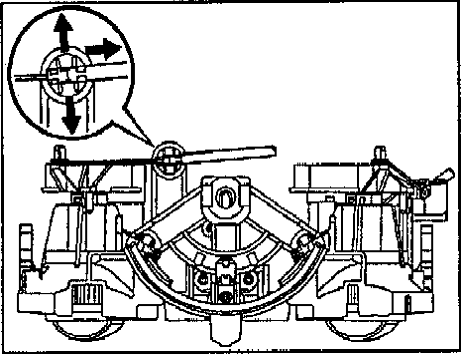

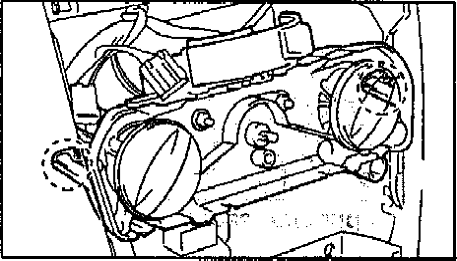

б) Отсоедините тросы приводов заслонок, как показано на рисунке ниже
Трос привода заслонки забора воздуха
Трос привода заслонки направления потока воздуха
Трос привода заслонки смешивания потоков воздуха
в) Отсоедините разъем и снимите панель управления кондиционером и отопителем |
Toyota Corolla Fielder. Снятие блока кондиционера и отопителя |
Схема снятия блока кондиционеров и отопителя
1. Удалите хладагент из системы.
2. Снимите трубки подвода и отвода хладагента от испарителя.

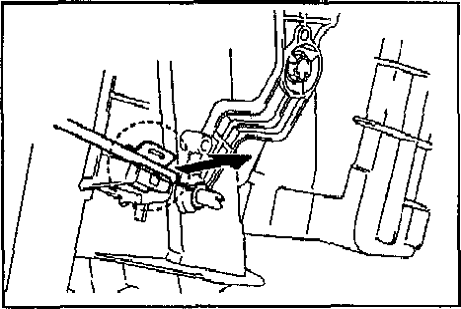

в) Слегка надавите на специнструмент в месте, показанном на рисунке, и расфиксируйте замок фиксатора трубки
г) Переведите рычаг, как показано на рисунке, и снимите фиксатор.
д) Отсоедините фиксатор от специнструмента
е) Отсоедините трубки подвода и отвода хладагента от испарителя, как
показано
3. При помощи пассатижей сдвиньте зажимы шлангов и отсоедините шланги подвода и отвода охлаждающей жидкости от трубок радиатора отопителя.

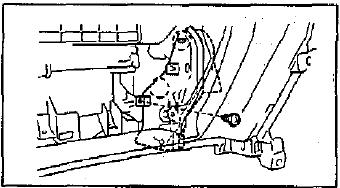

4. Снимите нижнюю часть панели приборов (см. главу "Кузов"). 5. Отсоедините разъем, отверните винт и снимите усилитель кондиционера.

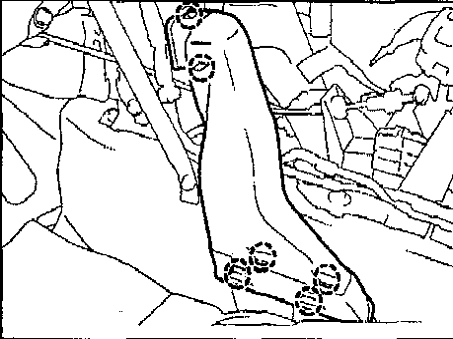

6. (Модификация) Отсоедините шесть пистонов и снимите воздуховод №3
7. Снимите стойку усилителя панели приборов,
б) Отверните винт, болт, гайку и снимите стойку усилителя панели приборов.

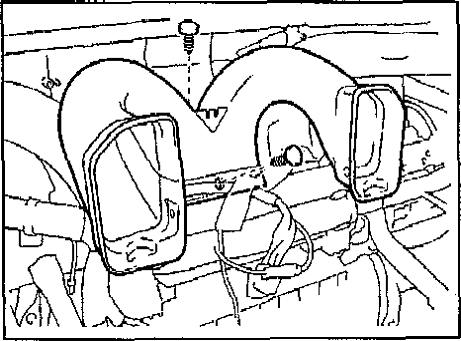

8. Отсоедините два пистона и снимите воздуховод № 2
9. Отсоедините два пистона и снимите воздуховод №1
10. Отсоедините три фиксатора и снимите дефлектор обдува лобового
стекла
11. Модели с ручным управлением кондиционером и отопителем
12. Модели с ручным управлением кондиционером и отопителем
13. Модели с ручным управлением кондиционером и отопителем

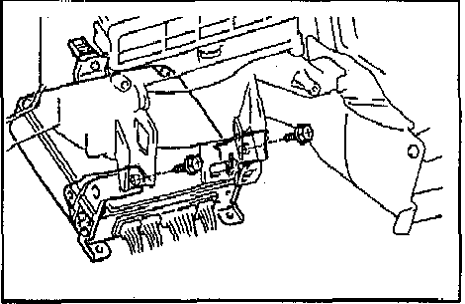

14. Отверните два болта и снимите электронный блок управления двигателем
15. Снимите блок кондиционера и отопителя.
б) Отсоедините разъем электродвигателя вентилятора отопителя и фиксатор
в) Модели с автоматическим управлением кондиционером и отопителем

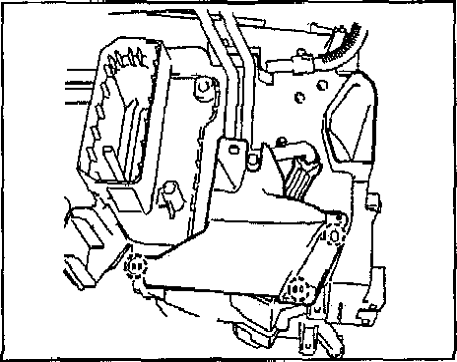

г) Отверните болт, винт, две гайки и снимите блок кондиционера и отопителя.

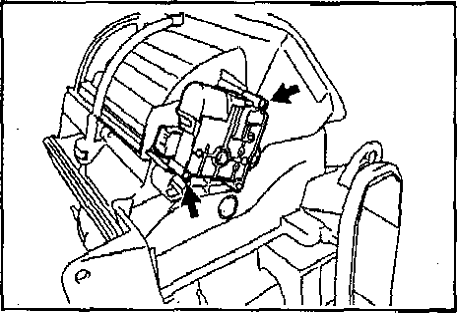

16. Отсоедините блок вентилятора отопителя от блока кондиционера и
отопителя.
б) Отверните два винта, отсоедините фиксатор, как показано на рисунке,
|
Toyota Corolla Fielder. Снятие блока кондиционера и отопителя - схема |
1 - дефлектор обдува лобового стекла, 2 - воздуховод № 2, 3 - воздуховод № 1,
5 - стойка усилителя панели приборов,
|
Toyota Corolla Fielder. Разборка и сборка блока кондиционера и отопителя - схема |
1 – расширительный клапан, 2 - трубки,
3 - кольцевое уплотнение,
5 - привод заслонки направления потока воздуха
8 – радиатор отопителя,
9 - трос привода заслонки направления потока воздуха
10 – трос привода заслонки смешивания потоков воздуха
Примечание: сборку проводите в порядке, обратном разборке
|
Toyota Corolla Fielder. Разборка и сборка блока кондиционера и отопителя - описание |
1. Модели с автоматическим управлением кондиционером и отопителем
2. Модели с автоматическим управлением кондиционером и отопителем

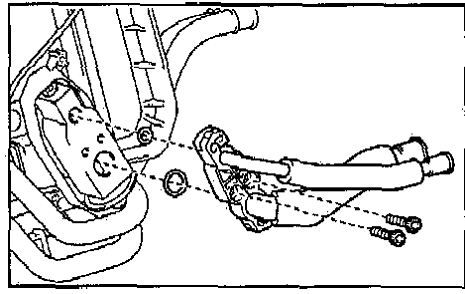

3. Снимите трубки,
б) Отверните два болта и снимите трубки.
4. Снимите расширительный клапан.
Примечание: при установке смажьте новые кольцевые уплотнения
компрессорным маслом.
5. Отверните шесть винтов и снимите испаритель.
6. Снимите датчик температуры воздуха за испарителем
7. Снимите радиатор отопителя.
б) Отверните винт, отсоедините зажим и снимите радиатор отопителя.
|
Toyota Corolla Fielder. Установка блока кондиционера и отопителя |
Установка производится в порядке, обратном разборке, с учетом
следующего:

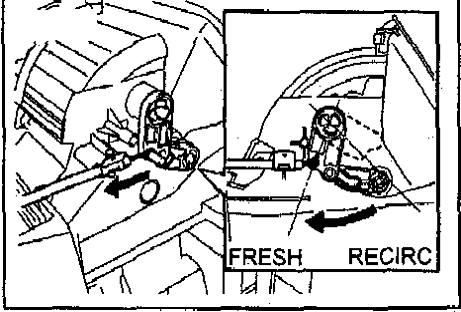

1. Модели с ручным управлением кондиционером и отопителем

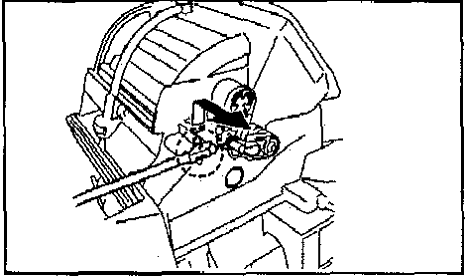

При установке троса привода заслонки направления потока воздуха:
При установке троса привода заслонки смешивания потоков воздуха:
|
Toyota Corolla Fielder. Снятие блока вентилятора отопителя - схема |
Блок вентилятора отопителя
1 - блок вентилятора отопителя,

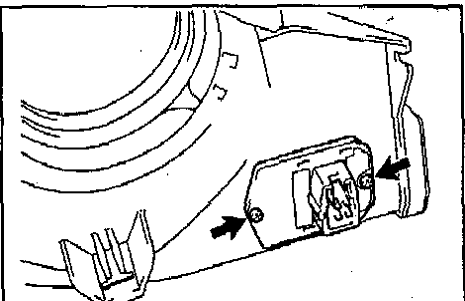

5 - вентилятор отопителя, 7 - резистор вентилятора (модели с ручным управлением кондиционером и отопителем) |
Toyota Corolla Fielder. Снятие блока вентилятора отопителя - описание |
1. Снимите вещевой ящик (см.
раздел "Кузов") 3. Снимите передние боковые отделки салона (см. раздел "Кузов")
б) Отверните два болта и снимите электронный блок управления двигателем.
5. Модели с ручным управлением кондиционером и отопителем
6. Снимите блок вентилятора отопителя.
б) Отсоедините два фиксатора, отверните винт и снимите воздуховод.

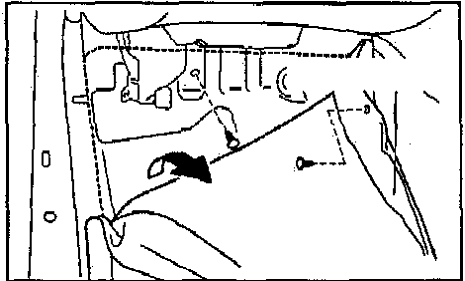

в) Отсоедините два пистона и загните напольный коврик.

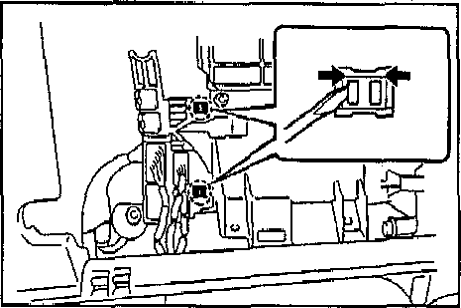

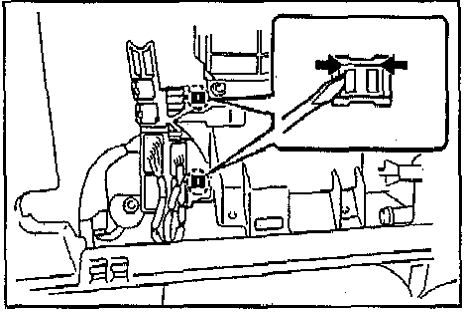

г) Отсоедините фиксаторы, как показано на рисунке.
д) Отсоедините разъем электродвигателя вентилятора отопителя и фиксатор.
е) Модели с автоматическим управлением кондиционером и отопителем
ж) Отверните три винта и болт.
7. Отсоедините четыре пистона и снимите воздушный фильтр
8. Модели с автоматическим управлением кондиционером и отопителем

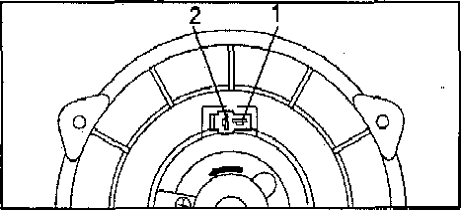

9. Отверните три винта и снимите вентилятор отопителя.
10. Модели с ручным управлением кондиционером и отопителем
11. Модели с автоматическим управлением кондиционером и отопителем
|

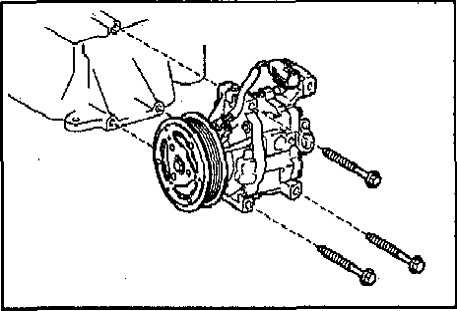

Toyota Corolla Fielder. Электромагнитная муфта компрессора |
Установка производится в порядке, обратном разборке, с учетом
следующего:
Электромагнитная муфта компрессора
1 - нажимная пластина муфты, 2 - регулировочные шайбы, 3 -
стопорное кольцо,
Проверка электромагнитной муфты компрессора
1. Визуальная проверка.
2. Проверьте отсутствие постороннего шума подшипников муфты.
3. Проверка электромагнитной муфты.
|
Toyota Corolla Fielder. Проверка компрессора системы кондиционирования |
1. Убедитесь в отсутствии металлического звука от компрессора,
2. Проверьте количество хладагента
3. Проверьте детектором утечек герметичность системы.
|
Toyota Corolla Fielder. Снятие компрессора системы кондиционирования |
1. Удалите хладагент из системы кондиционирования
3. Отверните болт и снимите шланг отвода хладагента от компрессора
4. Снимите правый кожух защиты двигателя
5. Снимите ремень привода компрессора
6. Отсоедините разъем, отверните три болта и снимите компрессор.
|
Toyota Corolla Fielder. Установка компрессора системы кондиционирования |
1. Установите компрессор с помощью трех болтов и подсоедините разъем.
2. Подсоедините шланги подвода и отвода хладагента от компрессора.
3. Установите ремень привода компрессора и проверьте натяжение ремня
4. Установите правый кожух защиты двигателя
5. Вакуумируйте и зарядите систему
6. Проверьте систему на герметичность
7. Проверьте работу кондиционера
|
Toyota Corolla Fielder. Проверка электрических элементов системы кондиционирования |
Выключатель по давлению
Управление электромагнитной муфтой
Управление вентилятором
Датчик температуры воздуха за испарителем
|
Toyota Corolla Fielder. Проверка резистора вентилятора отопителя |
||||||||||||||||
Проверьте сопротивление между выводами резистора вентилятора
(Тип 1)
(Тип 2)
Замените резистор вентилятора, если сопротивление не соответствует
|
Toyota Corolla Fielder. Проверка электродвигателя вентилятора отопителя |
1. Подсоедините положительную клемму аккумуляторной батареи к выводу
"2"
Проверьте плавность вращения электродвигателя вентилятора |
Toyota Corolla Fielder. Проверка главного реле отопителя |
Главное реле отопителя
(Тип 1)
1. Проверьте наличие проводимости между выводами " 1 " и "2".
3. При подаче напряжения на выводы "1" и "2" проверьте наличие
проводимости
(Тип 2)
1. Проверьте наличие проводимости между выводами "2" и, "4".
4. При подаче напряжения на выводы "3" и "5" проверьте наличие
проводимости 5. При подаче напряжения на выводы "3" и "5" проверьте отсутствие проводимости между выводами "2" и "4". Если проводимость не соответствует указанной, то замените реле.
|
Toyota Corolla Fielder. Проверка реле электромагнитной муфты |

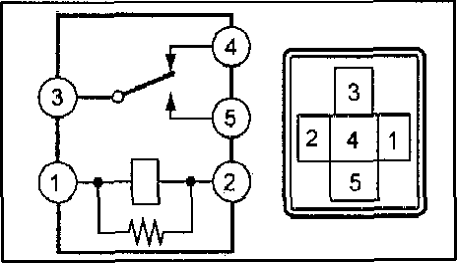

Реле электромагнитной муфты
1. Проверьте наличие проводимости между выводами " 1 " и "2"
|
Toyota Corolla Fielder. Проверка реле вентилятора конденсатора |
Проверка реле вентилятора конденсатора производится аналогично проверке
Реле вентилятора конденсатора № 2
а) Проверьте наличие проводимости между выводами "1" и "2"
в) Проверьте отсутствие проводимости между выводами "3" и "5"
г) При подачи напряжения на выводы "1" и "2" проверьте наличие
проводимости |
Toyota Corolla Fielder. Проверка переключателя скорости вращения вентилятора отопителя |
||||||||||||||||||

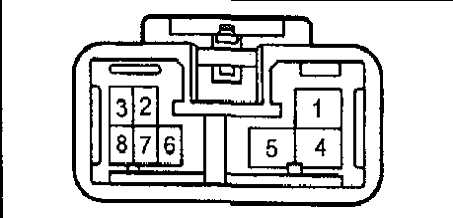

Переключатель скорости вращения вентилятора отопителя
1. Проверьте работу подсветки переключателя.
2. Проверьте проводимость между выводами переключателя
Если проводимость не соответствует указанной в таблице, то замените переключатель
|
Toyota Corolla Fielder. Проверка выключателя кондиционера A/C |
Выключатель кондиционера "А/С"
3. Проверьте работу индикатора а) Подсоедините положительную клемму аккумуляторной батареи к выводу "2", отрицательную клемму - к выводу " 1 " и убедитесь, что индикатор загорается при нажатии на выключатель кондиционера "А/С".
б) Не отключая напряжения от выводов, подсоедините
положительную
|
