ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







34

оказываются заполнены, но могут быть в любой момент изменены. Данная
функция очень полезна на заводе-изготовителе, где непрерывно тестируются
транспортные средства одного и того же типа.
См. также:

Выбрать производителя

,

Выбрать автотранспортное средство





EOL тест

Вы можете начать и остановить проверку трубопроводов, щелкнув кнопку "EOL".

Сервисные/Производственные данные

Это окно такое же, как и окно с данными при сервисной диагностике.
См. также:

Сервисные/Производственные данные



Выбор клиента

Данное окно такое же, как и окно выбора Клиента при диагностике.
См. также:

Выбор клиента



Выбор транспортного средства

Данное окно такое же как и окно выбора транспортного средства при диагностике
работоспособности.
См. также:

Выбор транспортного средства



ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







35

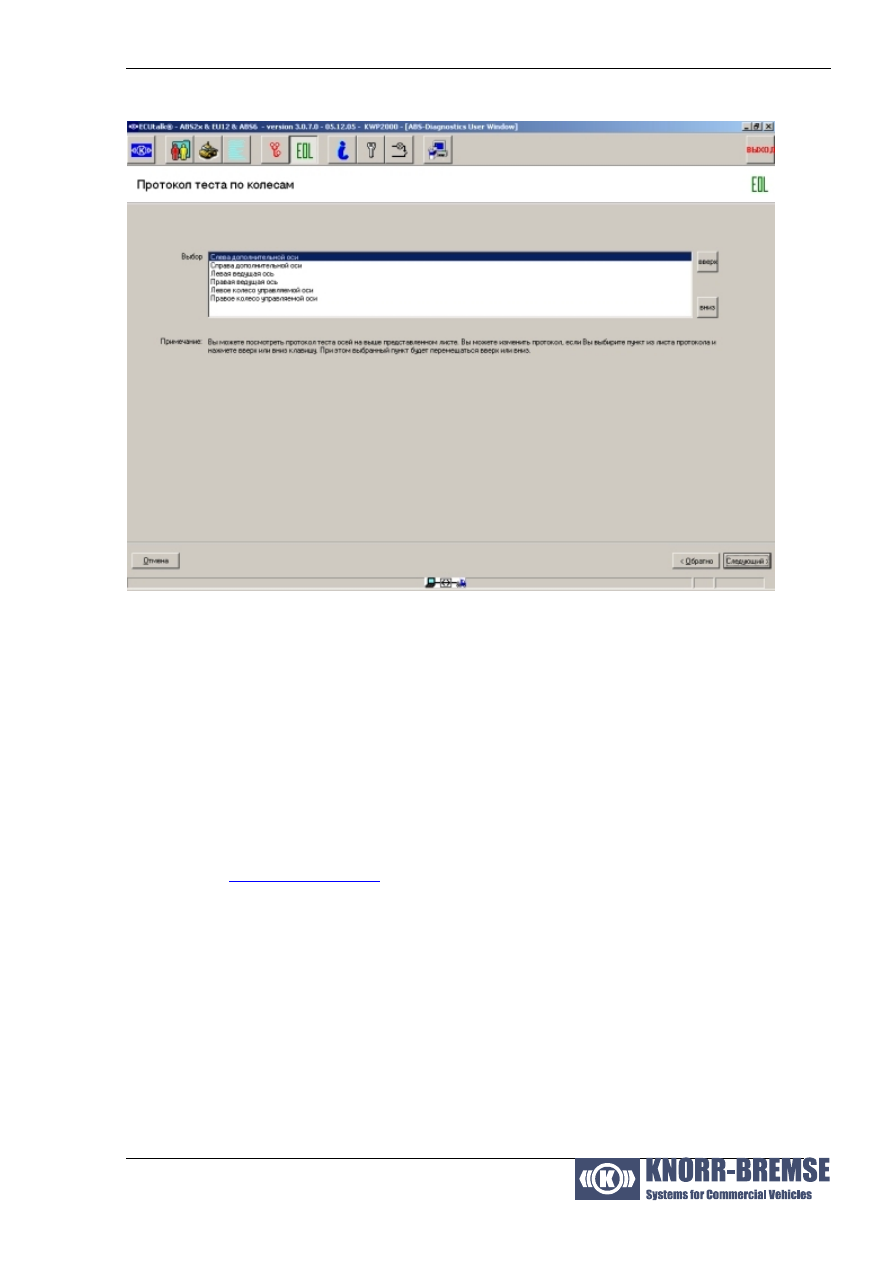

Порядок испытания колес



В этом окне Вы можете определить желаемый порядок испытания колес во время
диагностики. При этом программа группирует шаги испытания по колесам.

Если Вы один раз изменили эту уставку, то она будет сохраняться до следующего
изменения.

Вы можете выбрать пункт и переместить его вверх или вниз кнопками "Вверх" и
"Вниз". Таким образом Вы можете изменить порядок испытаний.

Запуск испытания

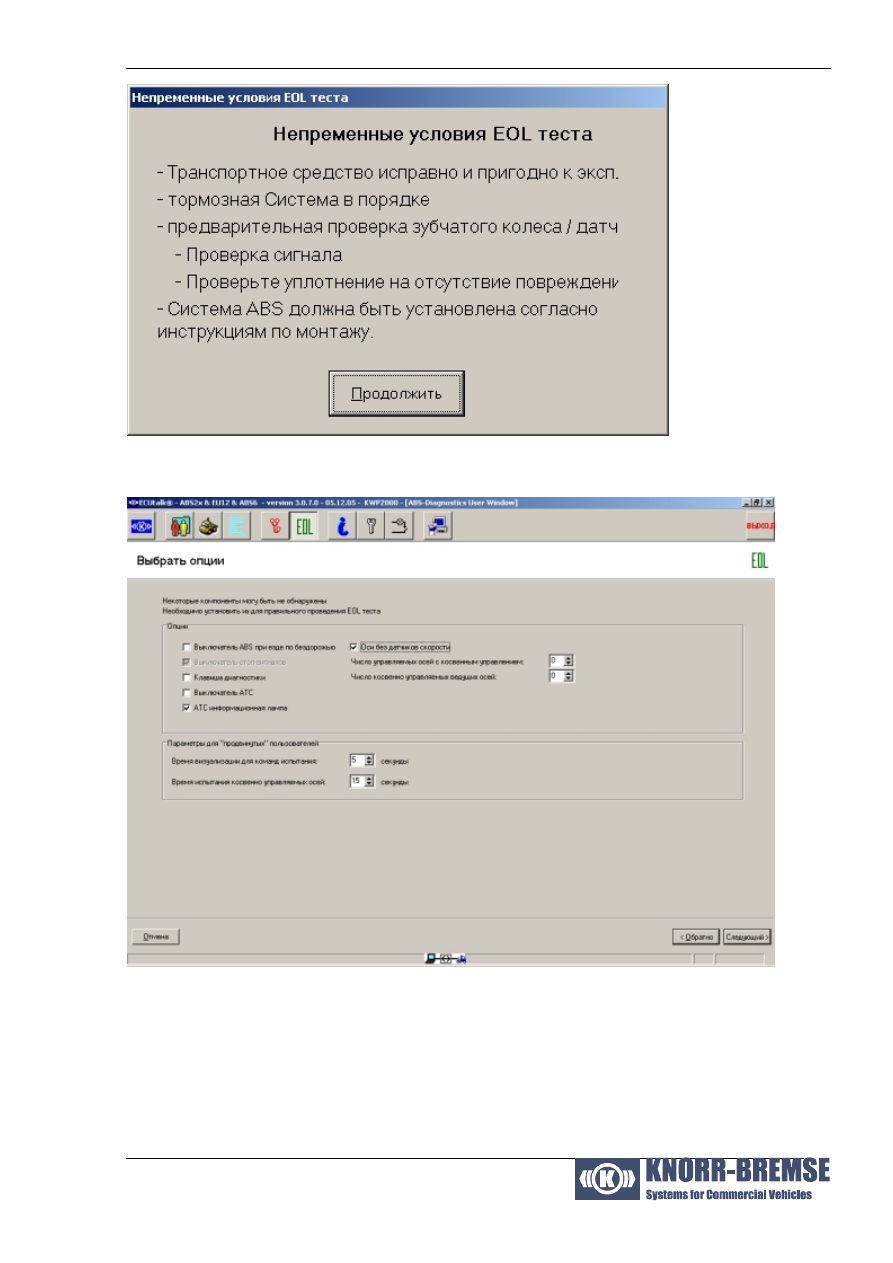

Это окно такое же, как и при запуске диагностики, с той лишь разницей, что
предусмотрено окно EOL с предварительными условиями перед началом теста.
См. также:

Запуск испытания



ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







36



Выбор оригинальных компонентов



Невозможно вывести данные всех компонентов тормозной системы транспортного
средства, поэтому Вы должны выбрать несколько компонентов вручную. Изделия
из списка могут изменяться в зависимости от подключенного блока ECU. Функция
ATC (Автоматического контроля тяги) поддерживается только блоками ECU EU12
и ABS6. Выключатель ATC и информационная лампа ATC не будут
задействованы при подключении блока ABS2x.

ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







37

Здесь также могут быть сконфигурированы косвенно управляемые оси (без
датчиков скорости).

Здесь могут быть заданы дополнительные параметры. Во время испытания ЕоL
может быть выведено окно для задания время визуализации.
Приведение в действие клапана во время испытания косвенно управляемых осей.

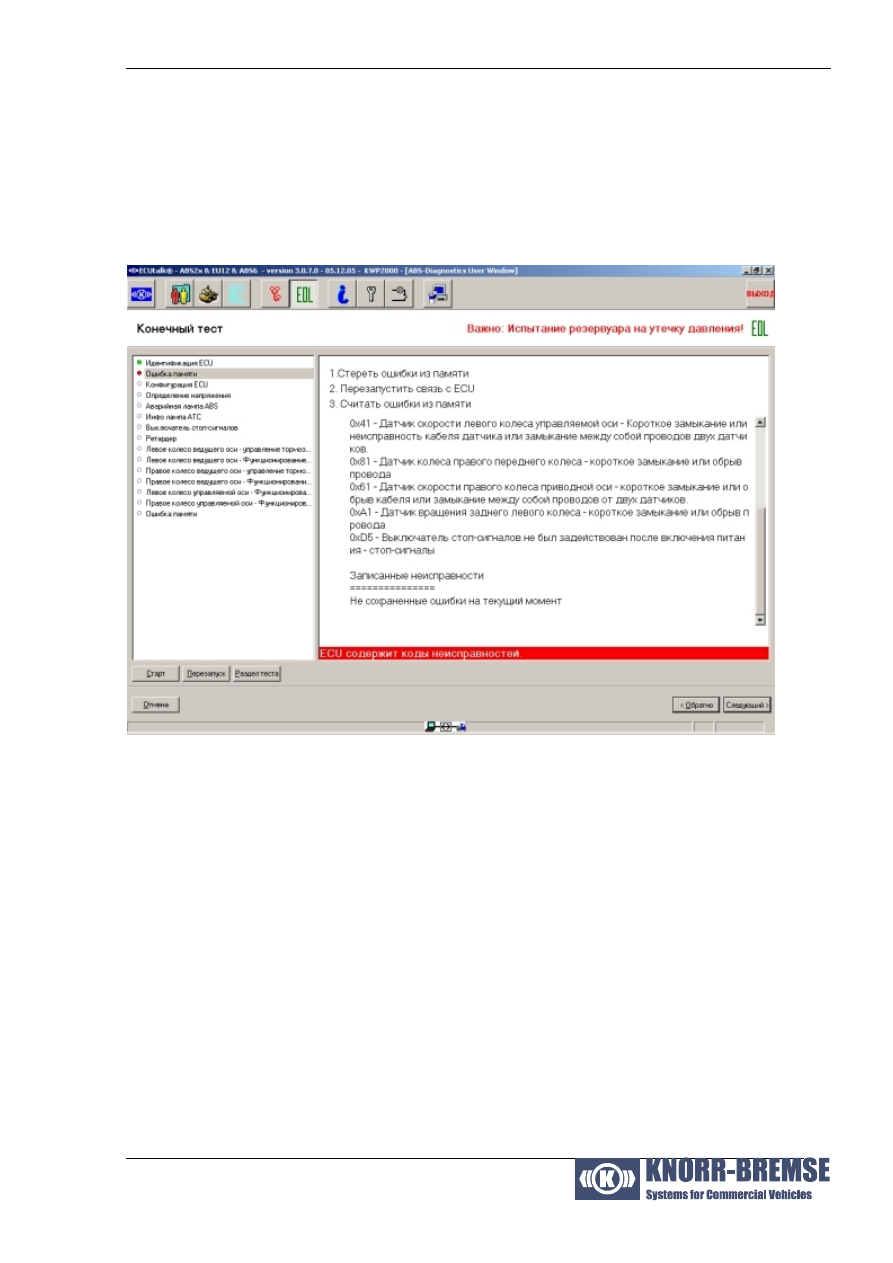

Пошаговый EOL тест



Это окно появляется в реальном конце испытания. В этой EOL диагностики вы не
должны выполнять никаких измерений. Вы должны только отвечать на
задаваемые вопросы. Кнопка "Старт/Стоп" запускает EOL диагностику с
выбранного места. Во время выполнения диагностики нажатие этой кнопки
останавливает испытание. При возникновении ошибки, испытание
останавливается автоматически. Если Вы нажмете кнопку "Старт" испытание
продолжится. Кнопка "Перезапустить" запускает испытание заново. Кнопка "Пункт
испытания" управляет только выбранным испытанием. Это окно будет активно во
время всего ЕOL испытания.

Имеется три статуса испытательных шагов:

•



Шаги испытания с успешным результатом выделены кружком с зеленой
штриховкой.

•



Шаги испытания с неудачным результатом отмечены кружком с красной
штриховкой.

•



Пустым кружком отмечены не выполненные шаги испытания.
