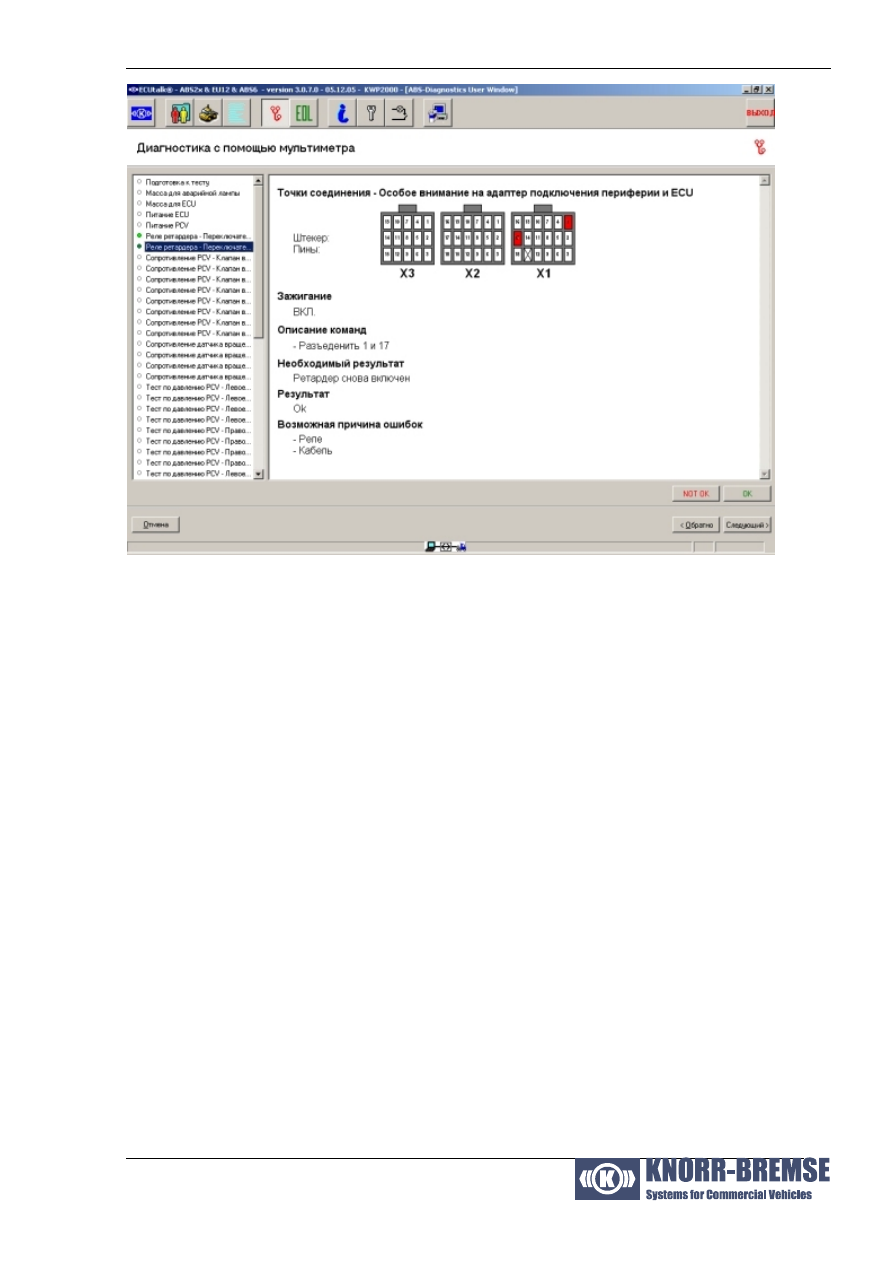

В этих окнах Вы можете проводить реальную диагностику. Содержание
испытательных шагов зависит от выбора в предыдущих окнах. В левой части
этого окна находится список шагов испытания. Справа представлена детальная
информация относительно текущего шага испытания.

•



В разделе "Точки подключения" подробно описывается к каким контактам
выполняются подключения, а какие контакты должны быть замкнуты.

•



Описание действий оператора приводится в разделе "Описание команд".

•



В разделе "Желаемые результат" приведены диапазоны измеренных
значений при исправной системе

•



В поле "Измеряемая величина" показано значение, которое Вы ввели в
поле "Значение" (в случае измерительного тестового шага) или "Результат"
при контрольном тестовом шаге.

•



В разделе "Возможные причины отказа" перечислены все возможные
отказы, которые возможны если Вы неправильно выполняете измерения.



Примечание: Во время диагностики с помощью мультиметра, Вы увидите на
экране разъем блока ECU с отмеченными разными цветами точками
подключения. Данная функция доступна только при диагностике с помощью
мультиметра.



ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







31

Примечание: При диагностике с тестером Bosch для облегчения работы вы
увидите картинку с отмеченными точками подключения.


Вы должны проверить тормозную систему пошаговым испытанием. В случае
измерительного теста, Вы должны ввести измеряемое значение в поле
"Значение". После нажатия клавиши Ввод или щелчке на кнопке "Проверка!" тест
будет выполнен. В случае проверочного теста Вы должны проверить и решить,
является ли наблюдаемый результат удовлетворительным. В противном случае,
Вы должны выбрать "Not OK". после нажатия клавиши Ввод или щелчка кнопки вы
переходите к следующему шагу испытания, указанному в списке в левой части
экрана.

Примечание: Если вы обнаружили размыкание цепи (измеряемое сопротивление
равно бесконечности), нажмите -1 в окне "Величина".



Если измеренное значение укладывается в диапазон или результат испытания
положительный (OK), то перед испытательным шагом появится круг с зеленой
штриховкой. В противном случае круг будет красного цвета.

Примечание: Вы можете кликнуть непосредственно на списке. Таким образом
можно продолжить или повторить испытание с выбранного шага.

Чтение диагностических кодов неисправностей

Данный шаг точно такой же как и чтение диагностических кодов неисправностей,
но Вы имеете возможность очистить память ECU. При нажатии кнопки "Очистить"
появится запрос на подтверждение этого действия.
См. также:

Чтение диагностических кодов неисправностей



ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







32

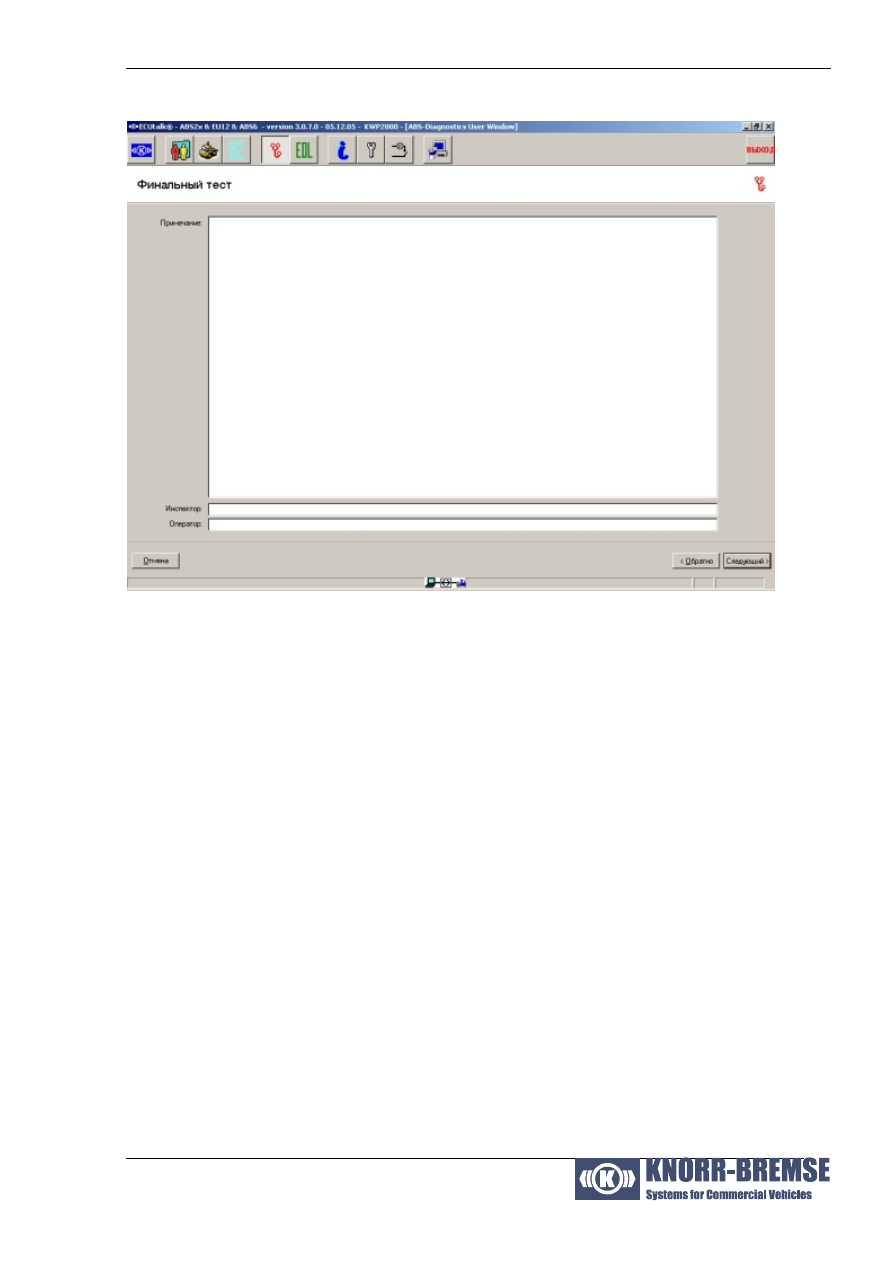

Завершение теста



После окончания диагностики транспортного средства, Вы можете оставить
примечание в поле "Замечания". Вы можете записать свой имя в поле "Operator"
для административных целей. Вы можете ввести имя инспектора, если это
требуется для мастерской. Все данные, которые Вы введете будут распечатаны в
отчете.



ABS-Diagnostics v3.0                                                    User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.



Reproduction, in full or in part, is not permitted.







33

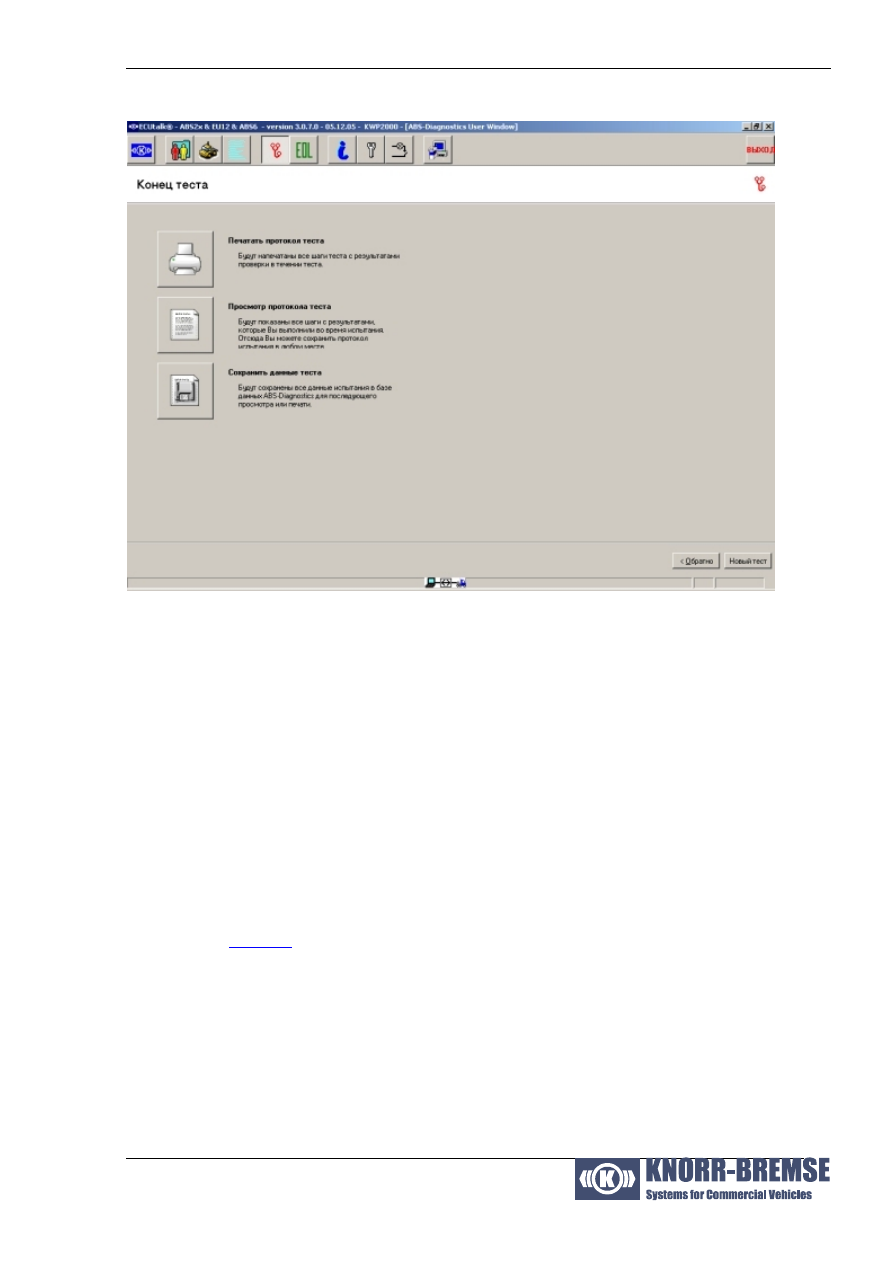

Конец теста



Это последнее окно процесса диагностики. В нем Вы можете назначить действие,
которое следует произвести с результатами испытания.

Вы можете выполнить три функции.

•



Кнопка "Print Test Protocol" служит для настройки параметров печати. после
нажатия этой кнопки Вы можете выбрать используемый принтер.

•



Вы можете предварительно просмотреть данные, нажав кнопку "Просмотр
протокола теста". Из отрывшегося окна Вы можете распечатать протокол
или сохранить его в любом месте.

•



При нажатии кнопки "Сохранить результаты испытания", Вы можете
сохранить результаты в базу данных ABS-Diagnostics для дальнейшего
просмотра или печати.

Чтобы просмотреть отчет, Вы можете распечатать раздел отчетов.
См. также:

Отчеты



Примечание: Если Вы хотите сохранит протокол испытания в удобочитаемый
файл, то вы должны установить, например, PDF-принтер и использовать его для
создания файла.


Вы можете запустить новую процедуру диагностики, нажав кнопку "Новый тест".
При этом система будет продолжать удерживать данные выбранного клиента и
транспортного средства. Таки образом возможно легкое многократное испытание.
Например, поля, связанные с клиентом и транспортным средством, уже
