Автобусы БАЗ А-079. Руководство - часть 4

14



072.10.02  ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ ПО ДЕМОНТАЖУ ДВИГАТЕЛЯ


Для  снятия  двигателя  автобус  необходимо  установить  на  смотровую  яму,  эстакаду  или  подъёмник.  Рабочее

место должно быть оборудовано талью и электрогидравличе-
ским  ножничным  подъёмником  или  гидравлическими  стой-
ками типа КЕ грузоподъёмностью не менее 0,6 тонны. Место
и способ установки определяется по месту ремонтных работ.

* - операции выполняются снизу автобуса;
** - операции выполняются в салоне автобуса.
1)*  Слейте  моторное  масло  и  охлаждающую  жидкость,

снимите радиатор и вентилятор.

2)**  Снимите крышку мотоотсека, снимите верхнюю ма-

гистраль охлаждения с термостатом.

3)**  Снимите  крышку  головки  блока  цилиндров  с  про-

кладкой и закройте отверстия всасывания в головке блока ци-
линдров  для  предотвращения  попадания  посторонних  пред-
метов.

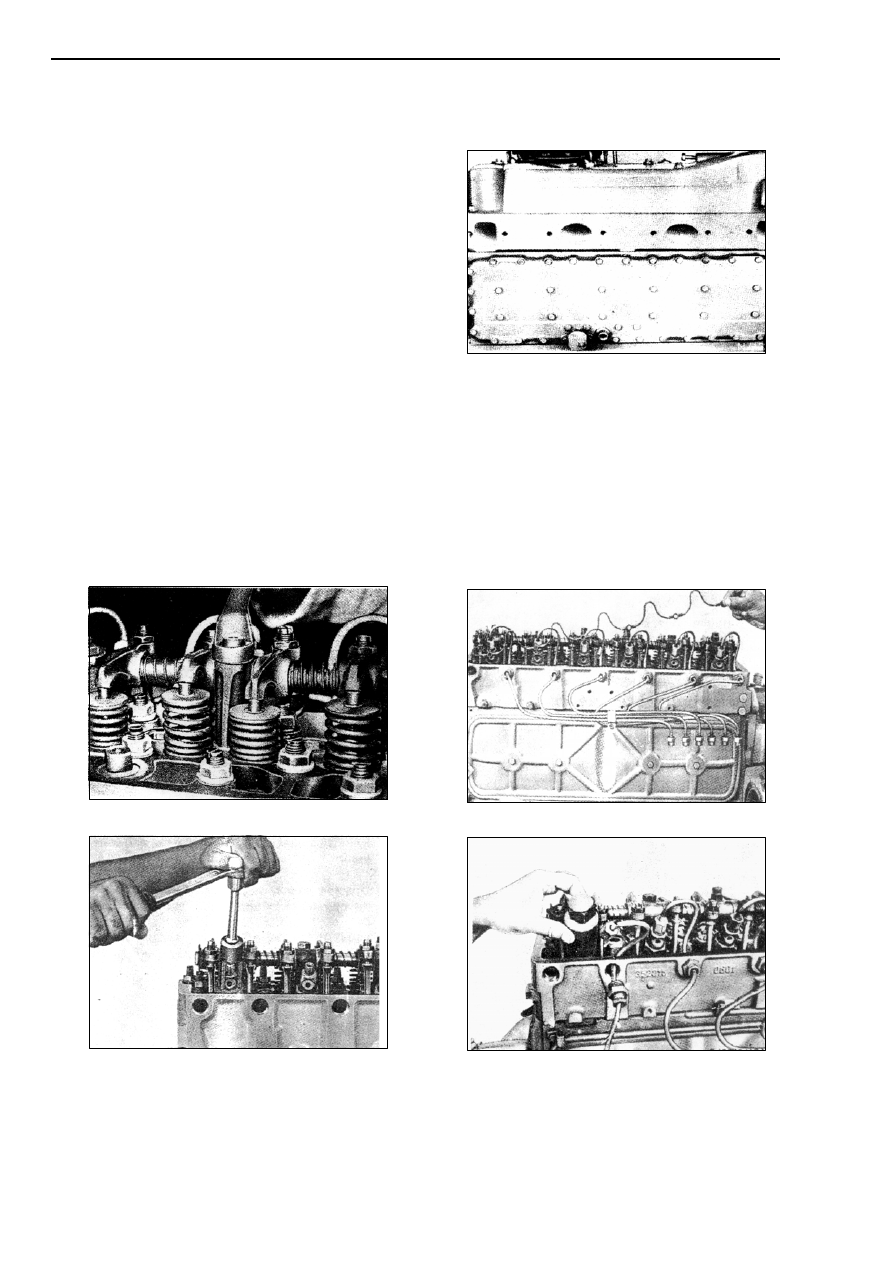

РИС. 3

4)**  Снимите ремни привода водяного насоса.
5)**  Отсоедините трос газа топливного насоса высокого давления.
6)**  Открутите и снимите патрубок воздушного фильтра

7)*

Снимите стартер, генератор переменного тока, водяной насос, КПП.

После этих операций установите подъёмник или стойку под двигатель, открутите и снимите резиновые по-

душки, переднюю и заднюю опоры и снимите двигатель с шасси. Установите его на стенд для сборки и разборки
двигателя.

8)

Открутите  все  болты,  крепящие  теплообменник  к  блоку  цилиндров  и  снимите  теплообменник.  Не  от-

кручивайте 12 болтов в центре теплообменника, так как они крепят только две половинки радиатора вместе

(см. рис.3).

9)

Открутите установочные болты кронштейна оси клапанного механизма и снимите его (см. рис. 4).

















РИС. 4

РИС. 5

















РИС. 6

РИС. 7

10)  Снимите штанги толкателя клапана и положите их по порядку номеров.
11)  Снимите трубопроводы высокого давления, крепящие зажимы и пробки отверстий в головке блока ци-

линдров.

12)  Отсоедините трубки высокого давления от ТНВД и корпуса форсунок и снимите их, закрыв концы труб

подходящими колпачками.

13)  Открутите резьбовые пробки в головке блока цилиндров и болты топливопроводов (см. рис. 7), также

открутите и снимите трубку обратной подачи топлива (см. рис. 5).



15

14)  Открутите гайки крепления форсунок специальным гаечным ключом 0005890209 и вытяните форсунки

с помощью съемника 0005890119 (см. рис. 6-7).

15)  Выкрутите болты крепления головки блока цилиндров в порядке обратном затягиванию

(см. п. 072.40.07). Снимите головку блока цилиндров, используя ручки 3125890131 (рис. 8).

16)  Снимите ручки с головки блока цилиндров.
17)  Запишите в соответствующих документах серийный номер головки блока цилиндров.
18)  Снимите ТНВД вместе с промежуточной пластиной, раскрутив установочные болты (5 штук), и снимите

прокладку.

19)  Снимите крышку камеры штоков толкателей клапанов с прокладкой. Вытяните толкатели клапанов и

положите их по номерам.

20)  Снимите узел масляного фильтра двигателя с блока цилиндров. Снимите прокладку.
21)  Снимите головку цилиндра воздушного компрессора с прокладкой и цилиндр воздушного компрессора

с картера двигателя, выкрутив четыре болта. Снимите прокладку, поршневой палец воздушного компрессора,
поршень и шатун.

















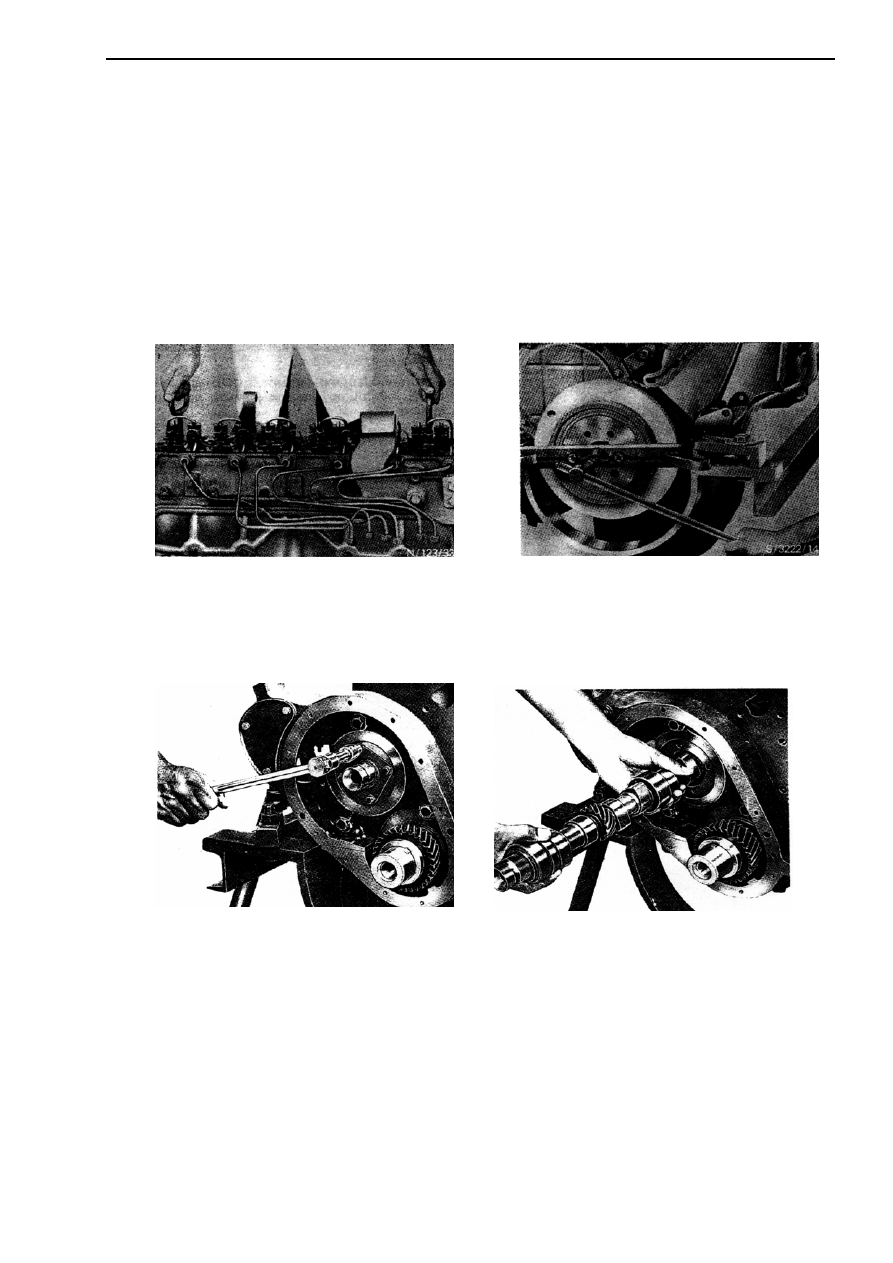

РИС. 8

РИС. 9

22)  Поверните двигатель на рабочем стенде поддоном вверх.
23)  Снимите поддон и прокладку.
24)  Снимите картер сцепления вместе с рычагом выключения сцепления и трубкой для консистентной смаз-

ки (если она установлена).

25)  Застопорите маховик соответствующим образом и снимите установочный болт демпфера.
26)  Снимите демпфер колебаний  используя съемник 3125890933 (рис. 9).
















РИС. 10

РИС.11

27)  Ослабьте болты крепления нажимного диска сцепления к маховику, снимите диски сцепления (нажим-

ной и ведомый).

28)  Открутите болты крепления масляного насоса и снимите узел масляного насоса с фильтром.
29)  Снимите крышку корпуса распределительного механизма и прокладку.
30)  Раскрутите болт специальным ключом 2610 5890 0304 и снимите узел регулятора для доступа к болтам,

которые крепят упорную шайбу распределительного вала на блоке цилиндров (рис. 10 и 11).

31)  Поверните двигатель на рабочем стенде так, чтобы коленчатый вал стал вертикально.
32)  Демонтируйте болты и гайки крышек больших головок шатунов и снимите поршни, положите поршни и

узлы шатунов по номерам.

33)  Разшплинтуйте и раскрутите болты крепления маховика, снимите маховик.
34)  Поверните двигатель так, чтобы крышки коренных подшипников были доступны для снятия.
35)  Раскрутите болты крышек корпусов коренных подшипников и снимите крышки корпусов подшипников

с вкладышами подшипников.

36)  Осторожно снимите коленчатый вал из блока.
37)  Снимите вкладыши подшипника с крышки и блока. Пометьте их для идентификации на спинке вклады-

шей (желательно краской).

16

38)  Выкрутите болты корпуса распределительной шестерни и выньте корпус из его штифтов.
39)  Снимите блок цилиндров со стенда.
40)  Раскрутите болты крепления корпуса маховика и снимите корпус маховика из направляющих штифтов.



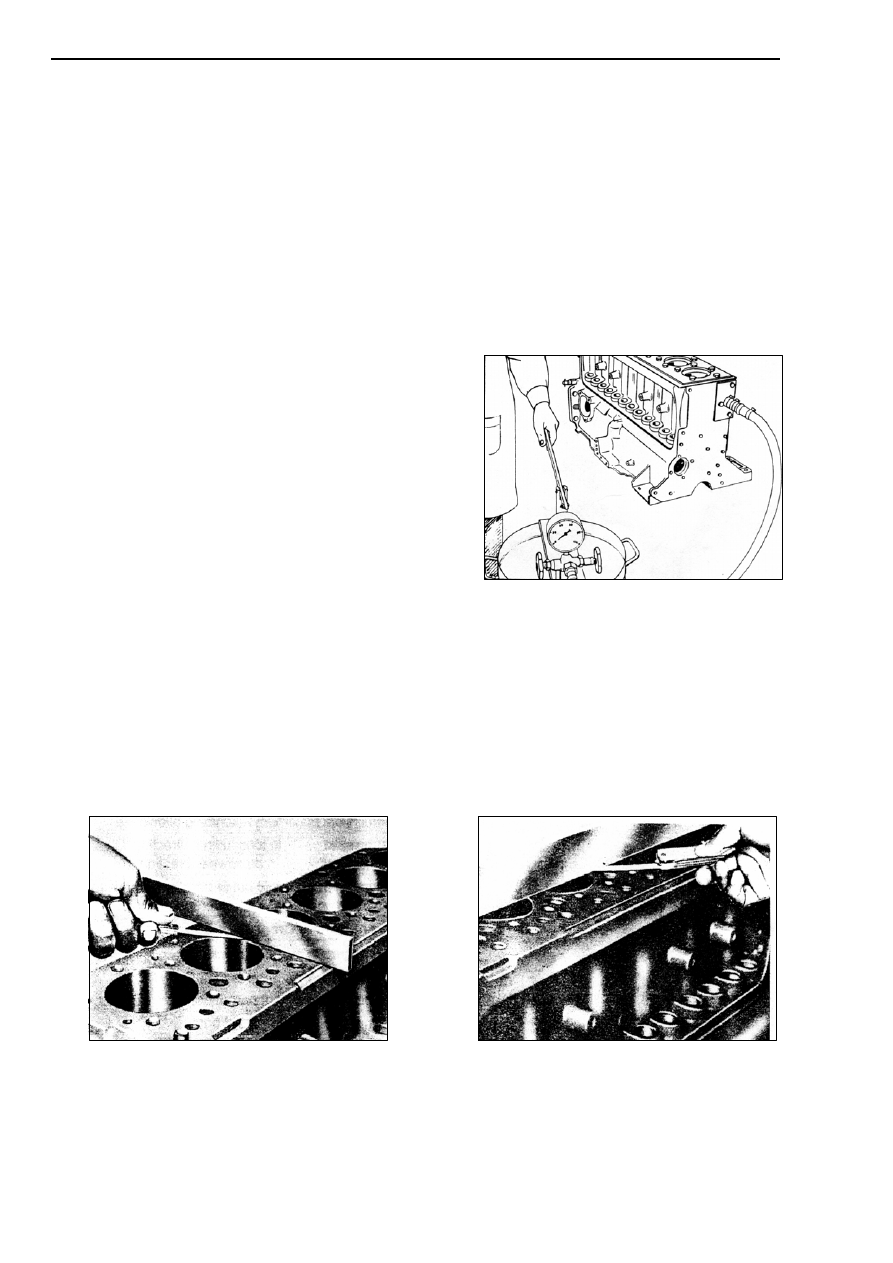

072.10.03  ПРОВЕРКА ГЕРМЕТИЧНОСТИ БЛОКА ЦИЛИНДРОВ


(блок  цилиндров  демонтируется,  снимаются  корпус  распределительных  шестерен,  корпус  маховика,

теплообменник и водяной насос)

Испытательное давление _____ 2 кг/см

2



Температура воды __________ 70-80° С
Специальные приспособления для:
уплотнения крышки – верх
уплотнения крышки – бок
уплотнения  крышки – передняя  часть  с  переходником.  Комплект  приборов  и  инструментов  для  проверки

герметичности.

1)

Тщательно удалите консистентную смазку, удалите на-

кипь и нагар и вычистите блок цилиндров.

2)

Установите стальную пластину с резиновыми проклад-

ками  на  верхней  части  блока  цилиндров,  чтобы  закрыть  отвер-
стие водяной рубашки. Таким же образом, установите боковую
уплотняющую пластину на месте теплообменника.

3)

Установите уплотняющую пластину с переходником на

переднюю поверхность блока и соедините резиновый шланг, как
показано,  с ручным  насосом  погруженным  в  ёмкость  с  горячей
водой(70-80° С).

4)

Поднимите  давление  в  блоке  цилиндров  до 2 кг/см

2

  и

тщательно проверьте блок цилиндров на утечку.

5)

Альтернативно,  погрузите  весь  блок  цилиндров  с  уп-

лотняющими пластинами в бак, содержащий воду в 70-80° С.

РИС.12

Соедините воздушный шланг с передней уплотняющей пластиной и пустите сжатый воздух в 2 кг/см

2

, проверьте

блок на утечку.

6)

Замените блок, если есть утечка.


 072.10.04



ОСМОТР И РЕМОНТ БЛОКА ЦИЛИНДРОВ




БЛОК ЦИЛИНДРОВ:

1)

Проверьте сопряженную поверхность головки блока цилиндров на неплоскостность с помощью лекаль-

ной линейки, если необходимо, отшлифуйте эту поверхность, чтобы устранить неплоскостность. Следите за тем,
чтобы допуск при механической обработке не превысил допустимые значения (см. табл. 4 и рис. 13-14)

2)

Допустимая минимальная высота блока составляет 358,70 мм.


















РИС. 13

РИС.14





17




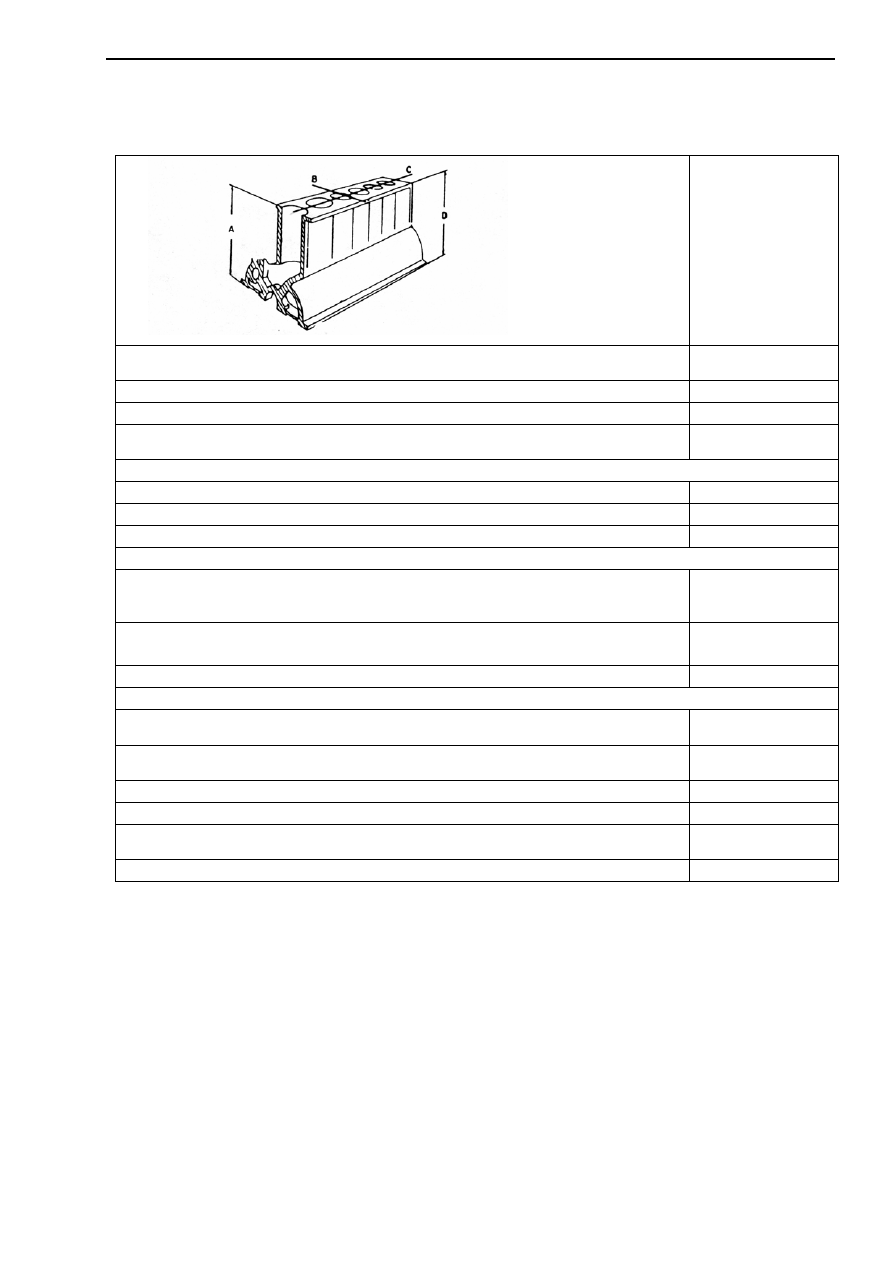

ОСМОТР И РЕМОНТ БЛОКА ЦИЛИНДРОВ





Таблица 4




(Размеры в мм.)

Высота блока цилиндров: размер «А»
размер «D»

359,10
359,00

Максимальный припуск на механическую обработку 0,2
Неплоскостность в продольном направлении ‘C’/ поперек ‘B’ (см. рис. 13-14)

0,03/0,0

Допуск паралельности между верхней частью блока
цилиндров и нижней частью блока, обработанными механически

0,2 максимум

Диаметры отверстий подшипников коленчатого вала:
Внутренний диаметр гильз цилиндров 93,000-93,022
Допустимая овальность исходного отверстия -0,01
Конусность исходного отверстия -0,01
Диаметры цилиндров и ремонтные размеры
стандарт
стандарт -1                           оба для гильзовых и безгильзовых блоков цилиндров
стандарт -11

97,000 + 0,01
97,075 + 0,01
97,125 + 0,01

стадия ремонта –I                           только для безгильзовых блоков цилиндров
стадия ремонта –II

97,500 + 0,01
98,000 + 0,01

Максимально допустимый конус и овальность обработанного отверстия цилиндра 0,01
I. блок цилиндров с гильзами

Исходное отверстие в блоке цилиндров для гильзы

100+0,035

-0,0

Наружный диаметр гильзы

100+0,065

-0,0

Диаметр манжеты гильзы -103,5
Внутренний диаметр необработанной гильзы 96+0,15
Максимально допустимый сдвиг в перпендикулярности отверстия цилиндра от оси
коленчатого вала при 200 мм от линии центра коленчатого вала

0,04

Отделка поверхности отверстия цилиндра 0,0032-0,0025







ПОСАДОЧНЫЕ ОТВЕРСТИЯ КОРЕННЫХ ПОДШИПНИКОВ:

1)

Тщательно  очистите  места  посадки    коренных  подшипников  и  соответствующие  поверхности  картера

двигателя после механической обработки.

2)

Установите крышки коренных подшипников на место, удостоверившись в том, что канавки для высту-

пов вкладышей подшипников находятся на одной и той же стороне, не путайте серийные номера на блоке цилин-
дров крышках при монтаже.

3)

Закрутите  и  затяните  болты  крышек  коренных  подшипников  с  начальным  крутящим  моментом  в.5+1

кг·м  и наконец, вращайте под 90

0

+20

0

, используя инструмент угловой индексации (рис.15).

4)

Измерьте посадочные отверстия коренных подшипников, используя нутромер, и запишите показания в

лист осмотра-2 (см. табл. 6), (рис. 16)


ПРИМЕЧАНИЕ: Так как существует незначительный зазор между установочными штифтами крышек коренных подшипников и со-

ответствующими отверстиями под установочные штифты в блоке, возможно, если крышка когда-то снималась, сместится центр. Если
размеры “B” и “C” равны, крышка подшипника должна центрироваться. Если отмечена разность в этих двух измерениях, крышка подшип-
ника может быть отцентрирована путем легкого постукивания деревянным молотком по крышке в требуемом направлении после ослабле-
ния болтов.
