Автобусы БАЗ А-079. Руководство - часть 2

6







Продолжение табл. 1

072.50.00

Раздел  5.  Ремонт воздушного фильтра

63

072.50.01

Чистка воздушного фильтра

63

072.60.00

Раздел  6.  Ремонт воздушного компрессора

64

072.60.01

Снятие воздушного компрессора 64

072.60.02

Осмотр и ремонт воздушного компрессора

66

072.60.03

Сборка и установка воздушного компрессора 68

072.70.00

Раздел  7.  Ремонт системы смазки

69

072.70.01

Снятие теплообменника 69

072.70.02

Проверка герметичности теплообменника 69

072.70.03

Сборка и установка теплообменника 70

072.70.04

Снятие и установка фильтрующего элемента 71

072.70.05

Снятие и установка масляного фильтра 72

072.70.06

Сборка масляного фильтра 72

072.70.07

Снятие и установка масляного насоса 72

072.70.08

Разборка масляного насоса 73

072.70.09

Осмотр и сборка масляного насоса 73

072.80.00

Раздел  8.  Ремонт системы охлаждения

75

072.80.01

Снятие, проверка и установка термостата 75

072.80.02

Снятие, проверка, ремонт и установка водяного насоса 76

072.90.00

Раздел  9.  Сборка двигателя

79

072.90.01

Последовательность операций при сборке двигателя 79

072.90.02

Испытание двигателя 83





7




072.00.01  Специальный инструмент





Таблица. 2

№

Описание

№ детали

1.

Бородок для снятия направляющей втулки выпускного клапана 257658900221

2.

Предельный проходной калибр для направляющих втулок выпускного клапана 257658900203

3.

Кондукторная втулка для развертывания направляющих втулок выпускного
клапана

257658900224

4.

Бородок для снятия направляющей втулки впускного клапана 1365890039

5.

Предельный проходной калибр для направляющих втулок впускного клапана 6365890021

6.

Кондукторная втулка для развертывания новых направляющих втулок впуск-
ных клапанов

257658900225

7.

Развертка для новых направляющих втулок впускного клапана диаметром 9 мм 6365890253

8.

Опорная пластина для съёмника пружин клапана 3125890331

9.

Оправка для установки:
а) Ведущей шестерни топливного насоса на распределительный вал двигателя
б) Вогнутой заглушки

252358909902

10.

Приспособление для установки уплотнения подшипника коленчатого вала 257658900220

11.

Оправка для установки центрирующего подшипника в коленчатый вал 250658900299

12.

Съемник для снятия центрирующего подшипника из коленчатого вала 257658900208

13.

Оправка для установки и снятия втулки малой головки шатуна 257658900207

14.

Приспособление для снятия гильзы цилиндра 265158900201

15.

Приспособление для установки гильзы цилиндра 265158900202

16.

Приспособление для угловой индексации момента затяжки 257658900204

17.

Приспособление для снятия и установки втулок распредвала 3125893339

18.

Оправка для снятия и установки втулок распределительного вала 3125890739

19.

Съемник для снятия шестерни коленчатого вала 3125890733

20.

Оправка для установки шестерни коленчатого вала 257458903503

21.

Съемник для демпфера колебаний 3125890933

22.

Оправка для снятия и установки манжеты в крышку корпуса
распределительных шестерён

3125891239

23.

Гаечный ключ для вращения коленчатого вала 257658900201

24.

Втулка для снятия и установки подшипника вала водяного насоса

257658900211

25.

Бородок для снятия вала водяного насоса 257658900210

26.

Съемник для снятия ступицы шкива водяного насоса 257658903522

27.

Развертка для новых направляющих выпускного клапана диаметром 10 мм 257658900202

28.

Штуцер для проверки компрессии двигателя 0005890019

29.

Съемник для снятия форсунок 0005890119

30.

Гаечный ключ для выкручивания и затягивания гаек крепления форсунок 0005890209

31.

Гаечный ключ “воронья лапа” для болтов головки блока цилиндра 0005890603

32.

Клещи для снятия и установки соединительной муфты оси коромысел
клапанов

3125890261

33.

Набор щупов для проверки зазоров между клапаном и коромыслом клапана 3125890123

34.

Съёмник пружины клапана 3125890231

35.

Ключ для демонтажа и монтажа распределительного вала 261058900304

36.

Ручки для поднятия головки блока цилиндров 3125890131

37.

Бородок со спец. втулкой для установки направляющих втулок клапана 257658900223

38.

Приспособление для сжимания колец поршней 257658900206

39.

Бородок для выпрессовывания поршневых пальцев 3125891339



8







Продолжение табл. 2

40.

Съемник для шкива генератора переменного тока 3125892033

41.

Торцевой гаечный ключ с универсальным шарниром для установочных бол-
тов передней части двигателя

3125890209

42.

Тележка для перевозки агрегатов 257658900219

43.

Подставка для снятия двигателя с автобуса

257458900205
257658900219

44.

Бородок для установки шестерни масляного насоса 257458909902

45.

Съемник для шестерни масляного насоса 3125890633

46.

Приспособление для сжимания поршневых колец поршня воздушного ком-
прессора

3215890037,
3215890137,

257658900209

47. *Ключ для выпускного клапана воздушного компрессора 3125890907

48. *Ключ для впускного клапана воздушного компрессора 3125890207

49.

Стопорный винт для установки момента впрыска топлива 0005890113

50.

Труба с s-образным коленом с наконечником для регулировки установки угла
впрыска топлива

3125890203

51.

Специальный ключ для гаек трубопроводов высокого давления на топливном
насосе

0005890509

52.

Вилка для правки топливных трубопроводов 3125800085

53.

Оправка для запрессовывания установочной втулки форсунки 0005890309


*Инструмент для компрессоров с диаметром поршня 77мм.































9

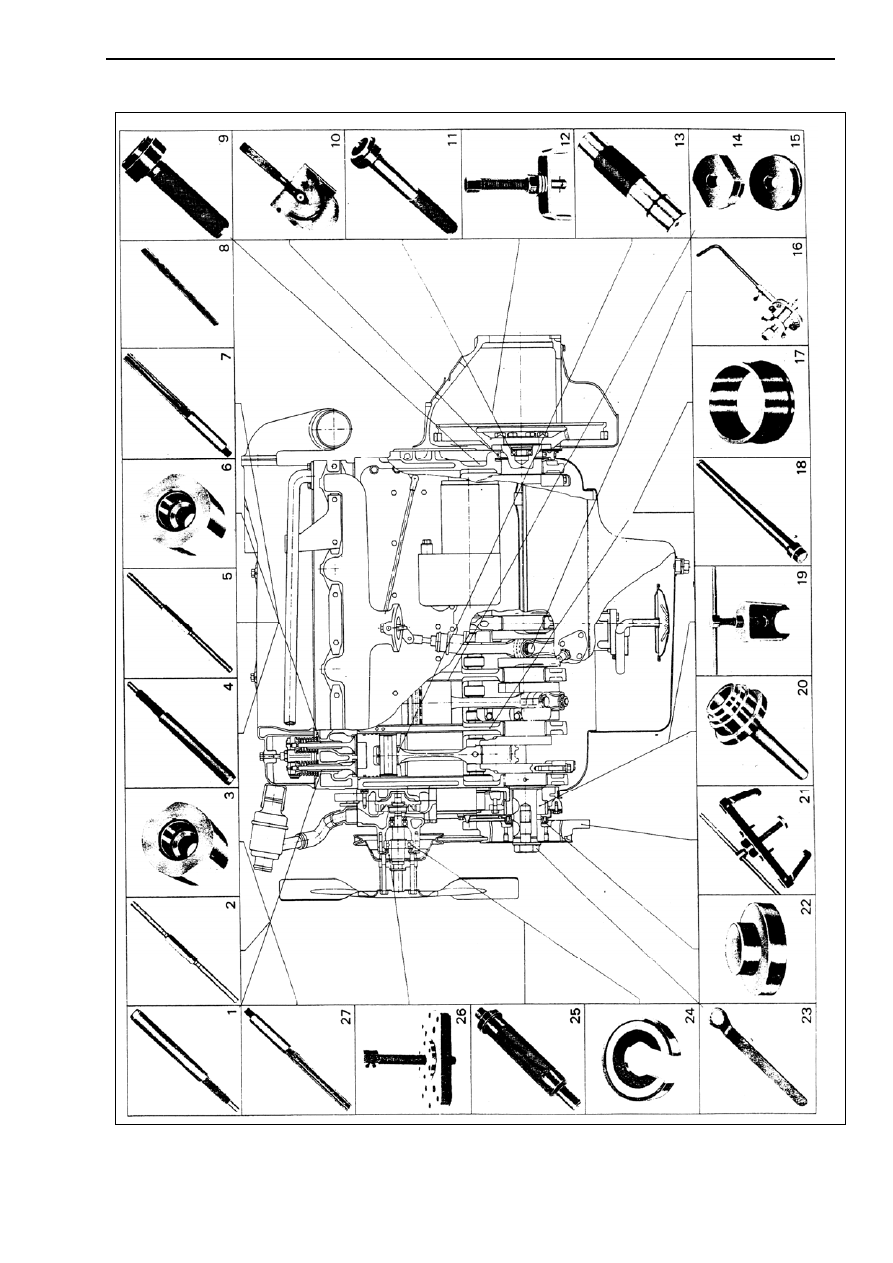

  РИ
