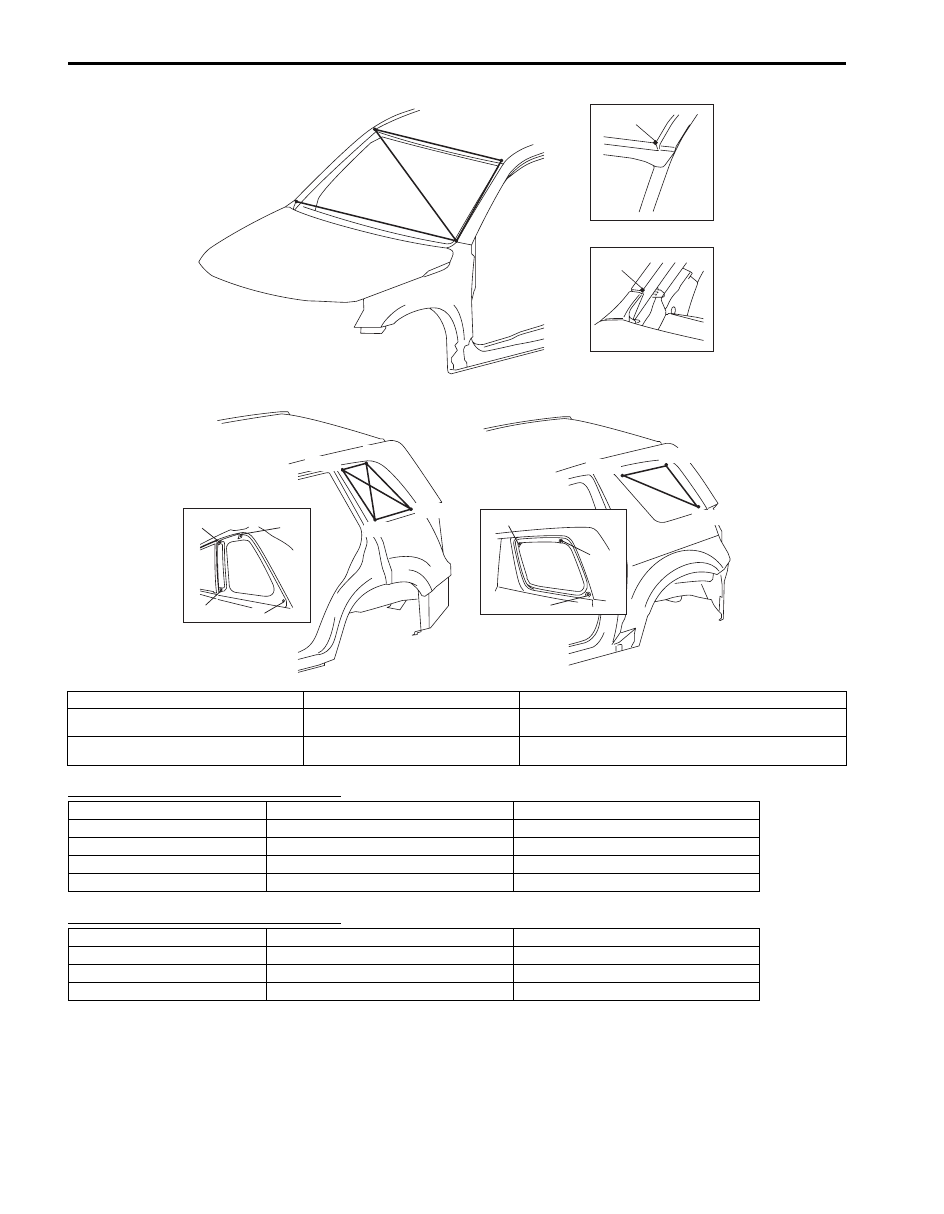

9K-8 Body Structure:

Hole to hole distance for 5 door model

Hole to hole distance for 3 door model













c, (c')

d, (d')

e, (e')

f, (f')

c, (c')

f, (f')

e, (e')

d, (d')

e, (e')

e, (e')

f, (f')

f, (f')

c, (c')

c, (c')

[A]

[B]

a'

a

b'

b

a, (a')

b, (b')

I5JB0A9B0008-01

[A]: 5 door model

b (b’). Front pillar end corner

e (e’). Rear quarter window installation hole

[B]: 3 door model

c (c’). Rear quarter window installation

hole

f (f’). Rear quarter window installation hole

a (a’). Roof panel end corner

d (d’). Rear quarter window installation

hole

a-a’: 1131 mm (44.53 in.)

c(c’)-d(d’): 409 mm (16.10 in.)

d(d’)-f(f’): 383 mm (15.08 in.)

a-b: 717 mm (28.23 in.)

c(c’)-e(e’): 710 mm (27.95 in.)

e-e’: 1458 mm (57.40 in.)

a’-b: 1478 mm (58.19 in.)

c(c’)-f(f’): 268 mm (10.55 in.)

e(e’)-f(f’): 496 mm (19.53 in.)

b-b’: 1475 mm (58.07 in.)

d-d’: 1509 mm (59.41 in.)

f-f’: 1293 mm (48.78 in.)

c-c’: 1252 mm (49.29 in.)

d(d’)-e(e’): 443 mm (17.44 in.)

a-a’: 1128 mm (44.41 in.)

c-c’: 1301 mm (51.22 in.)

e(e’)-f(f’): 418 mm (16.46 in.)

a-b: 717 mm (28.23 in.)

c(c’)-e(e’): 756 mm (29.76 in.)

f-f’: 1249 mm (49.17 in.)

a’-b: 1478 mm (58.19 in.)

c(c’)-f(f’): 433 mm (17.05 in.)

b-b’: 1478 mm (58.19 in.)

e-e’: 1480 mm (58.27 in.)

Body Structure:  9K-9

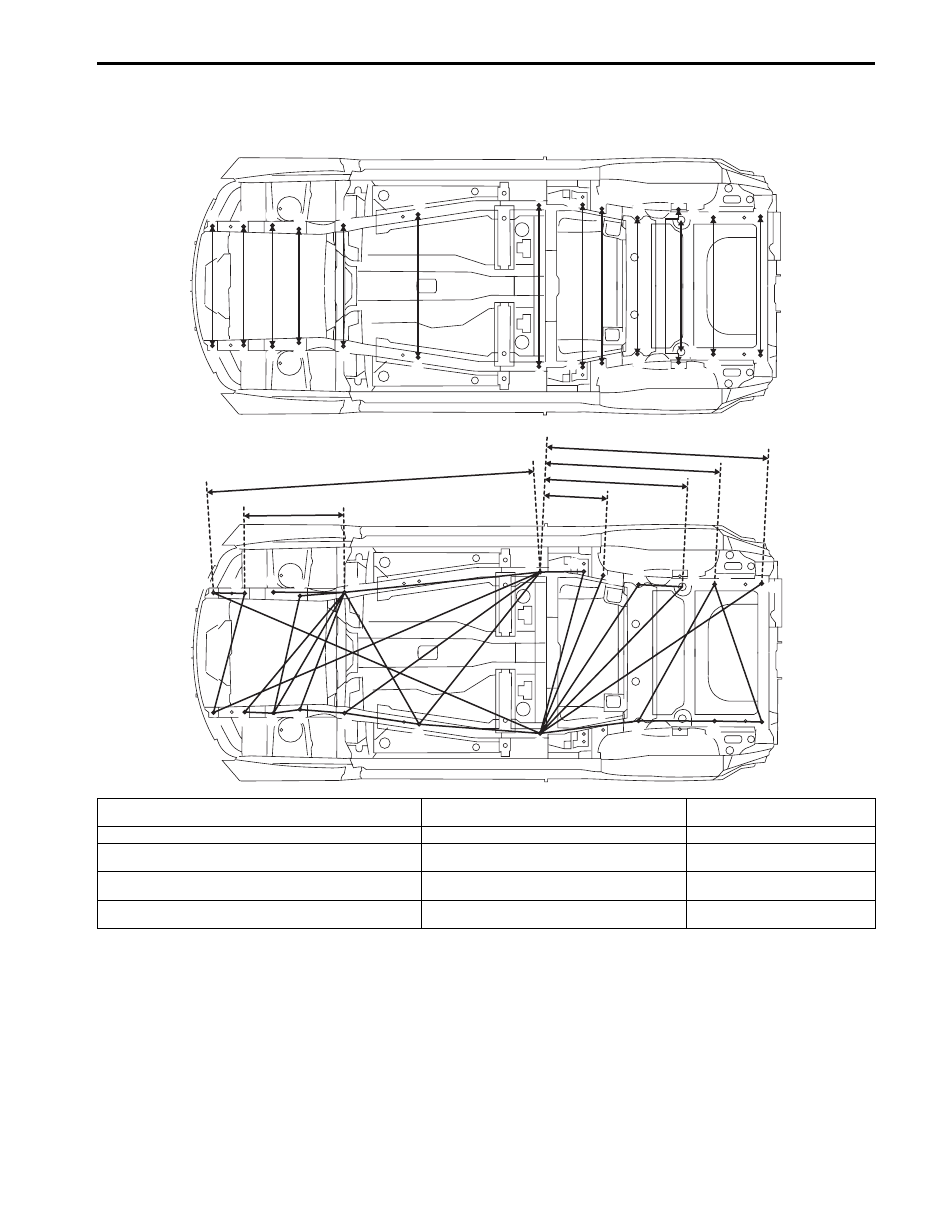

Under Body

5 door model

a'

b'

c'

d'

e'

f'

g'

h'

i'

j'

k'

l'

n'

m'

a

b

c

d

e

f

g

h

i

j

k

l

n

m

a'

b'

c'

d'

e'

f'

g'

j'

n'

m'

a

b

c

d

e

g

h

i

j

l

n

m

I5JB0A9B0009-01

a (a’). Jig hole (

φ 16 mm)

f (f’). Engine rear mounting member installation

hole

k (k’). Rear shock absorber

installation hole

b (b’). Front suspension frame installation hole

g (g’). Jig hole (

φ 25 mm)

l (l’). Rear coil spring hole

c (c’). Front suspension frame installation hole

h (h’). Trailing rod mount bracket installation front

inner side hole

m (m’). Rear suspension frame

installation rear side hole

d (d’). Front suspension frame installation hole

i (i’). Trailing rod mount bracket installation rear

side hole

n (n’). Towing hook installation hole

e (e’). Front suspension frame installation hole

j (j’). Rear suspension frame installation front side

hole

9K-10 Body Structure:

Hole to hole distance

Hole to hole distance

a-a’: 860 mm (33.86 in.)

f-f’: 1013 mm (39.88 in.)

k-k’: 1079 mm (42.48 in.)

b-b’: 830 mm (32.68 in.)

g-g’: 1144 mm (45.04 in.)

l-l’: 936 mm (36.85 in.)

c-c’: 840 mm (33.07 in.)

h-h’: 1134 mm (44.65 in.)

m-m’: 955 mm (37.60 in.)

d-d’: 794 mm (31.26 in.)

i-i’: 1116 mm (43.94 in.)

n-n’: 953 mm (37.52 in.)

e-e’: 860 mm (33.86 in.)

j-j’: 1000 mm (39.37 in.)

a-b: 198 mm (7.80 in.)

d-e: 384 mm (15.12 in.)

g’-h: 1177 mm (46.34 in.)

a-g: 2320 mm (91.34 in.)

d’-e: 911 mm (35.87 in.)

g’-i: 1214 mm (47.80 in.)

a-g’: 2523 mm (99.33 in.)

d’-e’: 384 mm (15.12 in.)

g’-j: 1288 mm (50.71 in.)

a’-b: 868 mm (34.17 in.)

e-f’ 1067 mm (42.01 in.)

g’-j’ 718 mm (28.27 in.)

a’-g: 2523 mm (99.33 in.)

e-g: 1381 mm (54.37 in.)

g’-l: 1446 mm (56.93 in.)

b-e: 750 mm (29.53 in.)

f’-g: 1380 mm (54.33 in.)

g’-n: 1892 mm (74.49 in.)

b’-c’ 249 mm (9.80 in.)

f’-g’: 864 mm (34.02 in.)

j-l: 314 mm (12.36 in.)

b’-e: 1130 mm (44.49 in.)

g-h: 295 mm (11.61 in.)

j’-m: 1078 mm (42.44 in.)

c-e: 532 mm (20.94 in.)

g-i: 445 mm (17.52 in.)

j’-m’: 455 mm (17.91 in.)

c’-d: 833 mm (32.80 in.)

g-l: 1010 mm (39.76 in.)

m-n’: 1046 mm (41.18 in.)

c’-d’: 163 mm (6.42 in.)

g-m: 1158 mm (45.59 in.)

m’-n’: 429 mm (16.89 in.)

c’-e: 1003 mm (39.49 in.)

g-n: 1577 mm (62.09 in.)

Body Structure:  9K-11

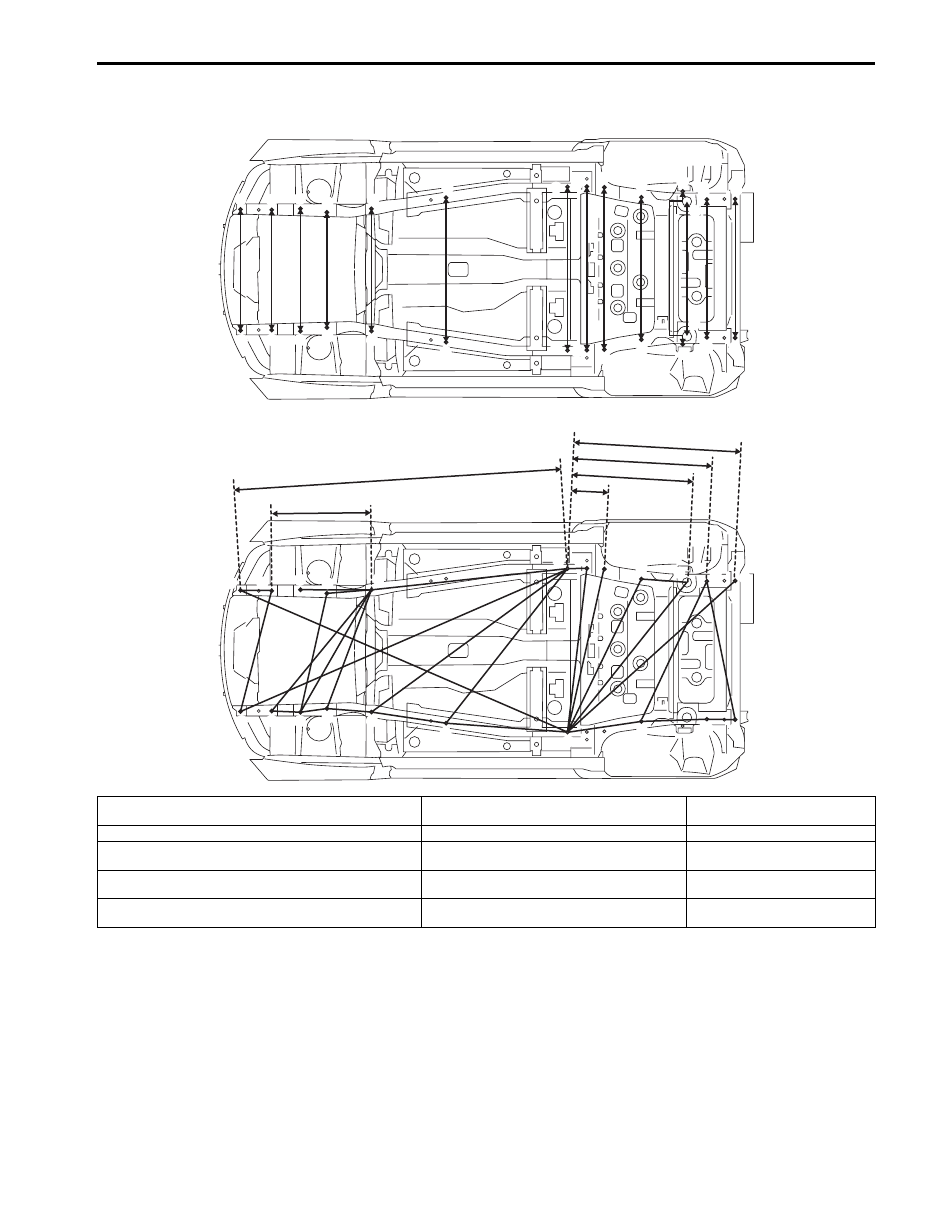

3 door model

a'

b'

c'

d'

e'

f'

a

b

c

d

e

f

a'

b'

c'

d'

e'

f'

a

b

c

d

e

h'

i'

j'

k'

l'

n'

m'

h

i

j

k

l

n

m

j'

n'

m'

h

i

j

l

n

m

g'

g

g'

g

I5JB0A9B0010-01

a (a’). Jig hole (

φ 16 mm)

f (f’). Engine rear mounting member installation

hole

k (k’). Rear shock absorber

installation hole

b (b’). Front suspension frame installation hole

g (g’). Jig hole (

φ 25 mm)

l (l’). Rear coil spring hole

c (c’). Front suspension frame installation hole

h (h’). Trailing rod mount bracket installation front

inner side hole

m (m’). Rear suspension frame

installation rear side hole

d (d’). Front suspension frame installation hole

i (i’). Trailing rod mount bracket installation rear

side hole

n (n’). Towing hook installation hole

e (e’). Front suspension frame installation hole

j (j’). Rear suspension frame installation front side

hole
