9K-12 Body Structure:

Hole to hole distance

Hole to hole distance

a-a’: 860 mm (33.86 in.)

f-f’: 1013 mm (39.88 in.)

k-k’: 1154 mm (45.43 in.)

b-b’: 830 mm (32.68 in.)

g-g’: 1144 mm (45.04 in.)

l-l’: 937 mm (36.89 in.)

c-c’: 840 mm (33.07 in.)

h-h’: 1134 mm (44.65 in.)

m-m’: 955 mm (37.60 in.)

d-d’: 794 mm (31.26 in.)

i-i’: 1116 mm (43.94 in.)

n-n’: 954 mm (37.56 in.)

e-e’: 860 mm (33.86 in.)

j-j’: 1000 mm (39.37 in.)

a-b: 198 mm (7.80 in.)

d-e: 384 mm (15.12 in.)

g’-h: 1143 mm (45.00 in.)

a-g: 2320 mm (91.34 in.)

d’-e: 911 mm (35.87 in.)

g’-i: 1158 mm (45.59 in.)

a-g’: 2523 mm (99.33 in.)

d’-e’: 384 mm (15.12 in.)

g’-j: 1196 mm (47.09 in.)

a’-b: 868 mm (34.17 in.)

e-f’: 1067 mm (42.01 in.)

g’-j’: 534 mm (21.02 in.)

a’-g: 2523 mm (99.33 in.)

e-g: 1381 mm (54.37 in.)

g’-l: 1317 mm (51.85 in.)

b-e: 750 mm (29.53 in.)

f’-g: 1380 mm (54.33 in.)

g’-n: 1549 mm (60.98 in.)

b’-c’: 249 mm (9.80 in.)

f’-g’: 864 mm (34.02 in.)

j-l: 314 mm (12.36 in.)

b’-e: 1130 mm (44.49 in.)

g-h: 96 mm (3.78 in.)

j’-m: 1078 mm (42.44 in.)

c-e: 532 mm (20.94 in.)

g-i: 254 mm (10.00 in.)

j’-m’: 455 mm (17.91 in.)

c’-d: 833 mm (32.80 in.)

g-l: 815 mm (32.09 in.)

m-n’: 973 mm (38.31 in.)

c’-d’: 163 mm (6.42 in.)

g-m: 963 mm (37.91 in.)

m’-n’: 190 mm (7.48 in.)

c’-e: 1003 mm (39.49 in.)

g-n: 1144 mm (45.04 in.)

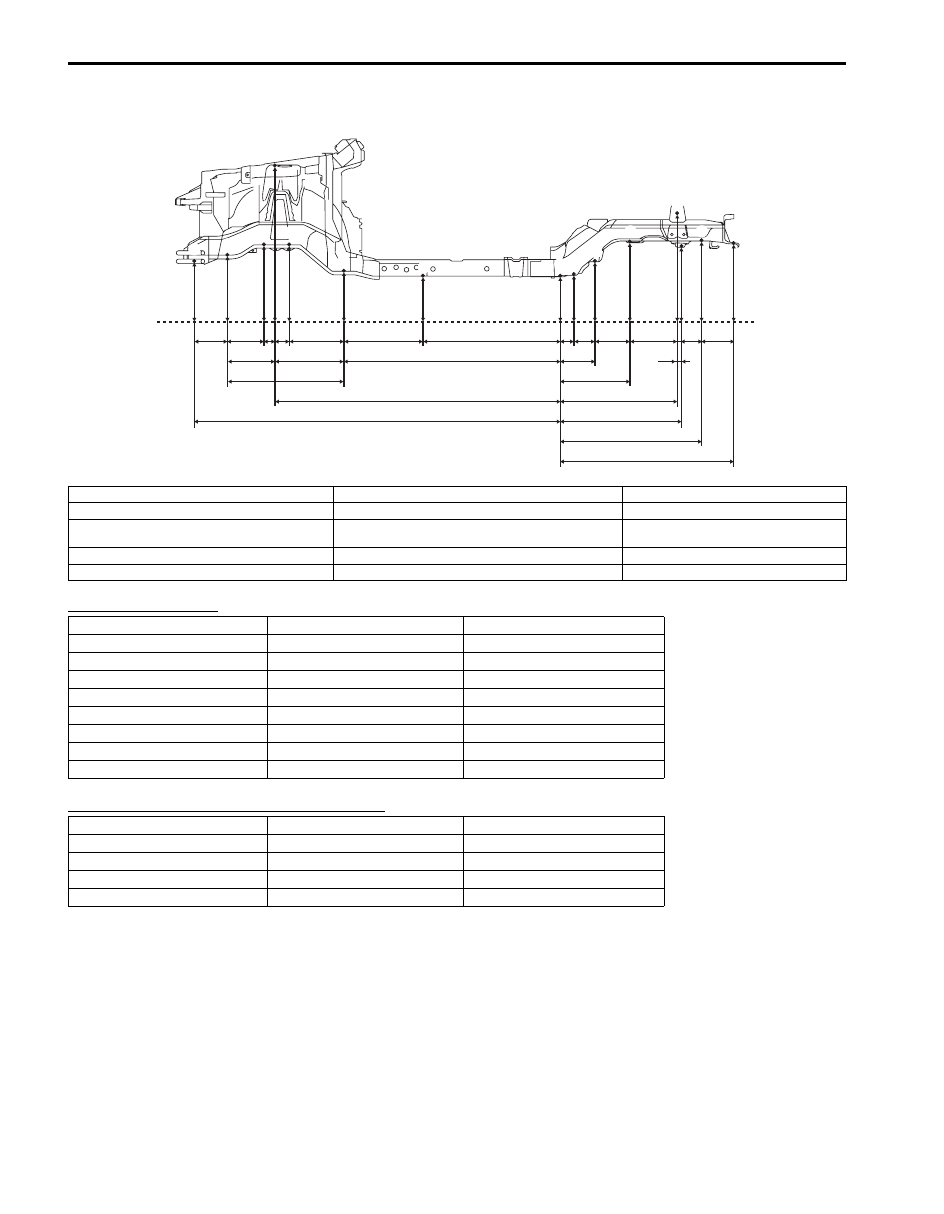

Body Structure:  9K-13

5 door model

Hole to hole distance

Projection dimension from standard line “A”

a

b

c

d

e

o

f

g

h

i

j

k

l

n

m

“A”

I5JB0A9B0011-01

a. Jig hole (

φ 16 mm)

f. Engine rear mounting member installation hole

k. Rear shock absorber installation hole

b. Front suspension frame installation hole

g. Jig hole (

φ 25 mm)

l. Rear coil spring hole

c. Front suspension frame installation hole

h. Trailing rod mount bracket installation front inner side

hole

m. Rear suspension frame installation rear

side hole

d. Front suspension frame installation hole

i. Trailing rod mount bracket installation rear side hole

n. Towing hook installation hole

e. Front suspension frame installation hole

j. Rear suspension frame installation front side hole

o. Jig hole (

φ 10 mm)

a-b: 196 mm (7.72 in.)

d-e: 344 mm (13.54 in.)

g-m: 1131 mm (44.53 in.)

a-g: 2313 mm (91.06 in.)

e-f: 512 mm (20.16 in.)

g-n: 1560 mm (61.42 in.)

b-c: 239 mm (9.41 in.)

e-g: 1373 mm (54.06 in.)

h-i: 139 mm (5.47 in.)

b-o: 289 mm (11.38 in.)

f-g: 862 mm (33.94 in.)

i-j: 243 mm (9.57 in.)

b-e: 744 mm (29.29 in.)

g-h: 295 mm (11.61 in.)

j-k: 294 mm (11.57 in.)

c-o: 50 mm (1.97 in.)

g-i: 434 mm (17.09 in.)

k-l: 15 mm (0.59 in.)

o-d: 111 mm (4.37 in.)

g-j: 677 mm (26.65 in.)

l-m: 145 mm (5.71 in.)

o-e: 455 mm (17.91 in.)

g’-k: 971 mm (38.23 in.)

m-n: 429 mm (16.89 in.)

o-g: 1828 mm (71.97 in.)

g-l: 987 mm (38.86 in.)

a: 166 mm (6.54 in.)

f: 66 mm (2.60 in.)

k: 436 mm (17.17 in.)

b: 193 mm (7.60 in.)

g: 64 mm (2.52 in.)

l: 252 mm (9.92 in.)

c: 263 mm (10.35 in.)

h: 72 mm (2.83 in.)

m: 293 mm (11.54 in.)

d: 263 mm (10.35 in.)

i: 159 mm (6.26 in.)

n: 275 mm (10.83 in.)

e: 95 mm (3.74 in.)

j: 293 mm (11.54 in.)

o: 774 mm (30.47 in.)

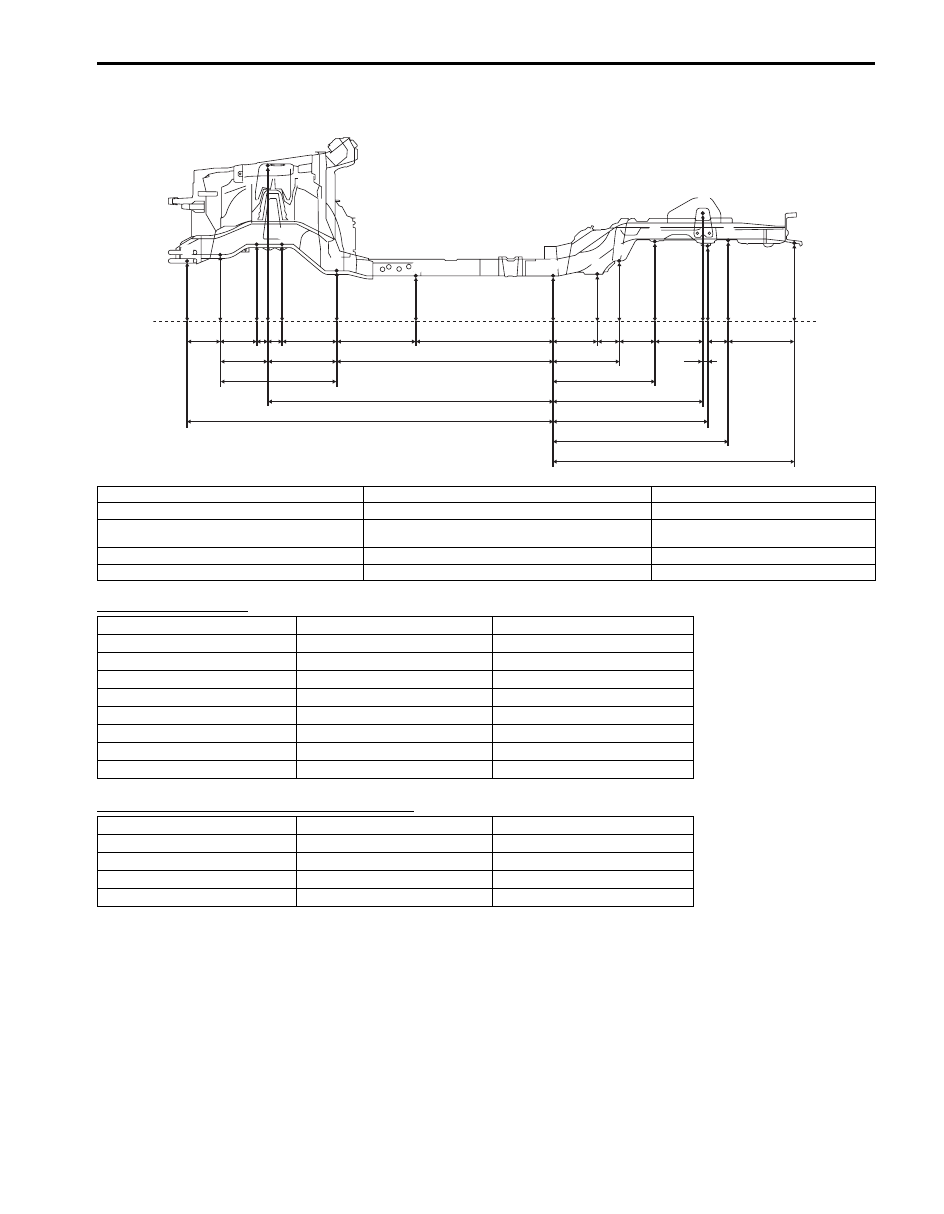

9K-14 Body Structure:

3 door model

Hole to hole distance

Projection dimension from standard line “A”

a

b

c

d

e

o

f

g h

i

j

l

n

m

“A”

k

I5JB0A9B0012-01

a. Jig hole (

φ 16 mm)

f. Engine rear mounting member installation hole

k. Rear shock absorber installation hole

b. Front suspension frame installation hole

g. Jig hole (

φ 25 mm)

l. Rear coil spring hole

c. Front suspension frame installation hole

h. Trailing rod mount bracket installation front inner side

hole

m. Rear suspension frame installation rear

side hole

d. Front suspension frame installation hole

i. Trailing rod mount bracket installation rear side hole

n. Towing hook installation hole

e. Front suspension frame installation hole

j. Rear suspension frame installation front side hole

o. Jig hole (

φ 10 mm)

a-b: 196 mm (7.72 in.)

d-e: 344 mm (13.54 in.)

g-m: 931 mm (36.65 in.)

a-g: 2313 mm (91.06 in.)

e-f: 511 mm (20.12 in.)

g-n: 1120 mm (44.09 in.)

b-c: 239 mm (9.41 in.)

e-g: 1373 mm (54.06 in.)

h-i: 139 mm (5.47 in.)

b-o: 289 mm (11.38 in.)

f-g: 862 mm (33.94 in.)

i-j: 243 mm (9.57 in.)

b-e: 744 mm (29.29 in.)

g-h: 95 mm (3.74 in.)

j-k: 294 mm (11.57 in.)

c-o: 50 mm (1.97 in.)

g-i: 234 mm (9.21 in.)

k-l: 15 mm (0.59 in.)

o-d: 111 mm (4.37 in.)

g-j: 477 mm (18.78 in.)

l-m: 145 mm (5.71 in.)

o-e: 455 mm (17.91 in.)

g’-k: 771 mm (30.35 in.)

m-n: 189 mm (7.44 in.)

o-g: 1828 mm (71.97 in.)

g-l: 786 mm (30.94 in.)

a: 166 mm (6.54 in.)

f: 65 mm (2.56 in.)

k: 440 mm (17.32 in.)

b: 193 mm (7.60 in.)

g: 63 mm (2.48 in.)

l: 250 mm (9.84 in.)

c: 263 mm (10.35 in.)

h: 73 mm (2.87 in.)

m: 293 mm (11.54 in.)

d: 263 mm (10.35 in.)

i: 160 mm (6.30 in.)

n: 275 mm (10.83 in.)

e: 95 mm (3.74 in.)

j: 293 mm (11.54 in.)

o: 772 mm (30.39 in.)

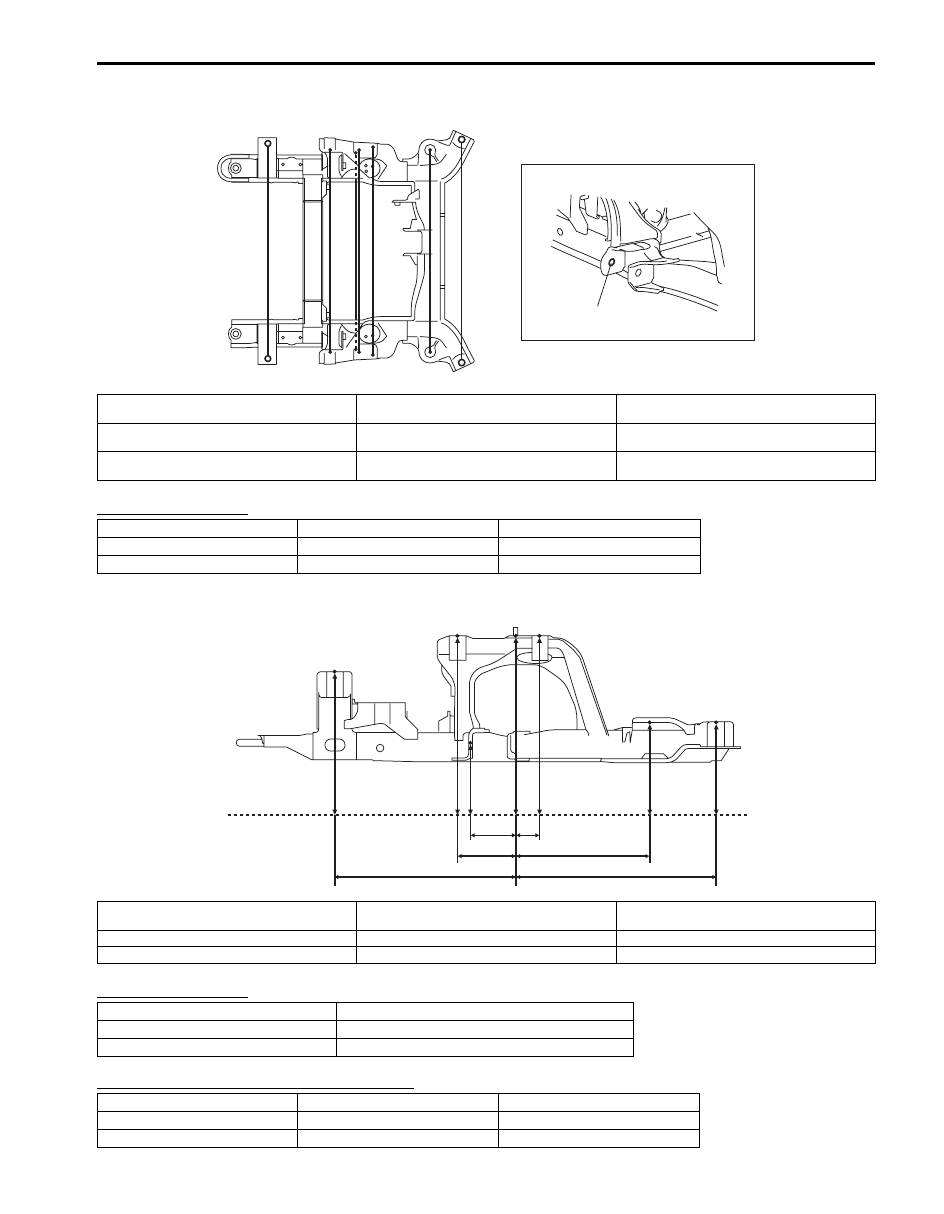

Body Structure:  9K-15

Front Suspension Frame

Hole to hole distance

Hole to hole distance

Projection dimension from standard line “A”

a

b

c

d e

f

g

a'

b'

c'

c'

d' e'

f'

g'

I5JB0A9B0013-01

a (a’). Front suspension frame installation front

side bolt hole

d (d’). Front suspension frame stud

g (g’). Front suspension frame installation rear

side bolt hole

b (b’). Front suspension frame installation bolt

hole

e (e’). Front suspension frame installation bolt

hole

c (c’). Front suspension arm installation front side

hole

f (f’). Front suspension arm installation rear side

hole

a-a’: 830 mm (32.68 in.)

d-d’: 790 mm (31.10 in.)

g-g’: 860 mm (33.86 in.)

b-b’: 840 mm (33.07 in.)

e-e’: 794 mm (31.26 in.)

c-c’: 780 mm (30.71 in.)

f-f’: 780 mm (30.71 in.)

a

b

c

d

e

f

g

“A”

I5JB0A9B0014-01

a. Front suspension frame installation front side

bolt hole

d. Front suspension frame stud

g. Front suspension frame installation rear side

bolt hole

b. Front suspension frame installation bolt hole

e. Front suspension frame installation bolt hole

c. Front suspension arm installation front side hole

f. Front suspension arm installation rear side hole

a-d: 349 mm (13.74 in.)

d-e: 51 mm (2.01 in.)

b-d: 110 mm (4.33 in.)

d-f: 275 mm (10.83 in.)

c-d: 80 mm (3.15 in.)

d-g: 395 mm (15.55 in.)

a: 193 mm (7.60 in.)

d: 263 mm (10.35 in.)

g: 95 mm (3.74 in.)

b: 263 mm (10.35 in.)

e: 263 mm (10.35 in.)

c: 49 mm (1.93 in.)

f: 96 mm (3.78 in.)
