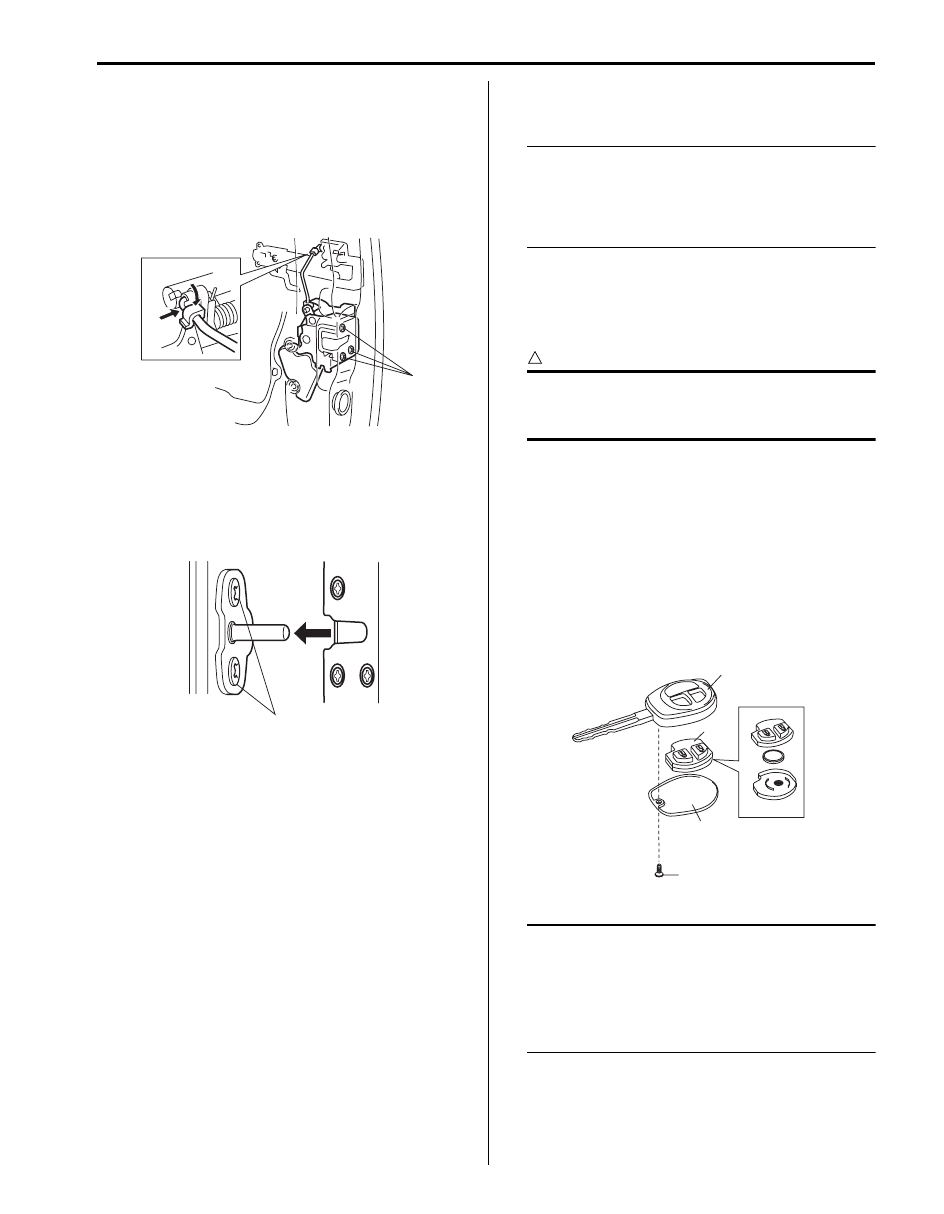

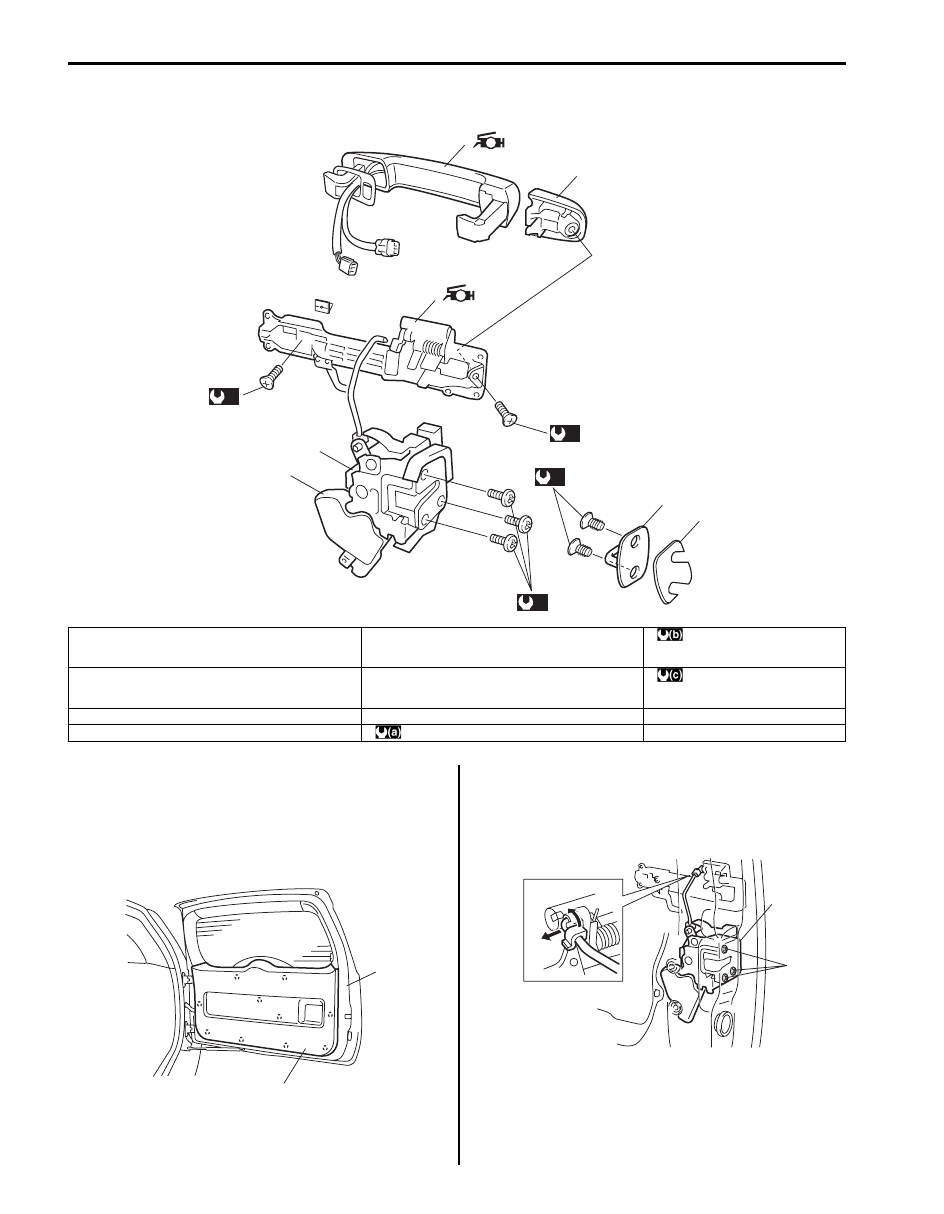

9F-11 Security and Locks: Rear End Door Lock Assembly Components S6JB0A9606010 Rear End Door Lock Assembly Removal and S6JB0A9606011 Removal 1) Remove door trim (1) from rear end door panel (2). 2) Disconnect door lock motor lead wire and door opening control rod. 3) Loosen door latch bolts (1) and remove door latch assembly (2). (a) (a) (c) (b) 5 7 A 2 3 4 6 1 A I6JB0A960003-01 1. Rear end door latch assembly (rear end door switch is built in this assembly) 5. Outside handle assembly : Apply lithium grease 99000-25011 to sliding : 24 N ⋅m (2.4 kgf-m, 17.5 lb-ft) 2. Outside handle frame : Apply lithium grease 99000-25011 to sliding part and 6. Emergency lever : 5 N ⋅m (0.5 kgf-m, 4.0 lb-ft) 3. Latch striker 7. Outside handle cap 4. Shim : 6 N ⋅m (0.6 kgf-m, 4.5 lb-ft) 2 1 I6JB0A960004-02 2 1 I5JB0A960017-01 |
