Skoda Citigo (2017 год). Руководство - часть 38

№

Потребители

16

Освещение автомобиля

17

Стеклоочиститель заднего стекла

18

Панорамная крыша

19

Центральный замок

20

Обогрев заднего стекла

21

Фонарь заднего хода

22

Звуковой сигнал

23

Стабилизатор напряжения (для системы старт-стоп)

24

Световой сигнал (мигание фарами)

25

Стеклоочиститель ветрового стекла

26

Головное устройство

27

Указатели поворотов, стоп-сигналы

28

Селектор автоматизированной МКП

29

Топливный насос

30

Блок управления двигателя, комбинация приборов, датчик до-
ждя, подрулевые переключатели

31

Освещение автомобиля

32

Центральная система управления

33

Освещение автомобиля

34

Освещение салона

35

Освещение автомобиля

36

Освещение автомобиля

37

ESC

38

Панель клавиш

39

Подрулевой переключатели, омыватель ветрового и заднего
стёкол

40

Лямбда-зонд, вентилятор радиатора, клапан природного газа,
клапан давления масла, клапан адсорбера

41

Выключатель педали тормоза, вентилятор радиатора

42

Система управления двигателя

43

Топливный насос

44

Форсунки

45

Катушки зажигания

№

Потребители

46

Розетка 12 В

47

Вентилятор отопителя и климатической установки

48

Подогрев сидений

49

Электростеклоподъёмники

50

Освещение автомобиля

51

Электростеклоподъёмники

Предохранители на боковой стороне передней панели

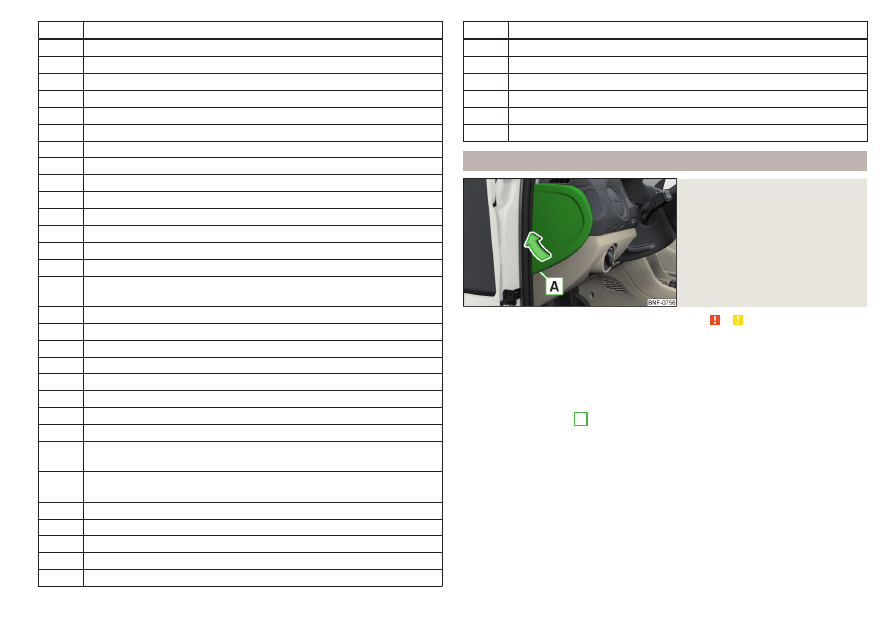

Илл. 167
Снятие крышки блока предо-
хранителей

Сначала прочтите и примите к сведению   и   на стр 151.

У автомобилей с системой START-STOPP предохранители находятся на ле-
вой стороне передней панели под крышкой.

Замена предохранителей

›

Выньте ключ из замка зажигания, выключите освещение и все электри-
ческие потребители.

›

Вставьте в выемку

A

 в крышке плоскую отвёртку

» илл. 167

.

›

Подденьте крышку и снимите её в направлении стрелки.

›

Замените неисправный предохранитель.

›

Прижмите крышку до её фиксации.



153

Предохранители и лампы накаливания

Назначение предохранителей на боковой стороне передней
панели

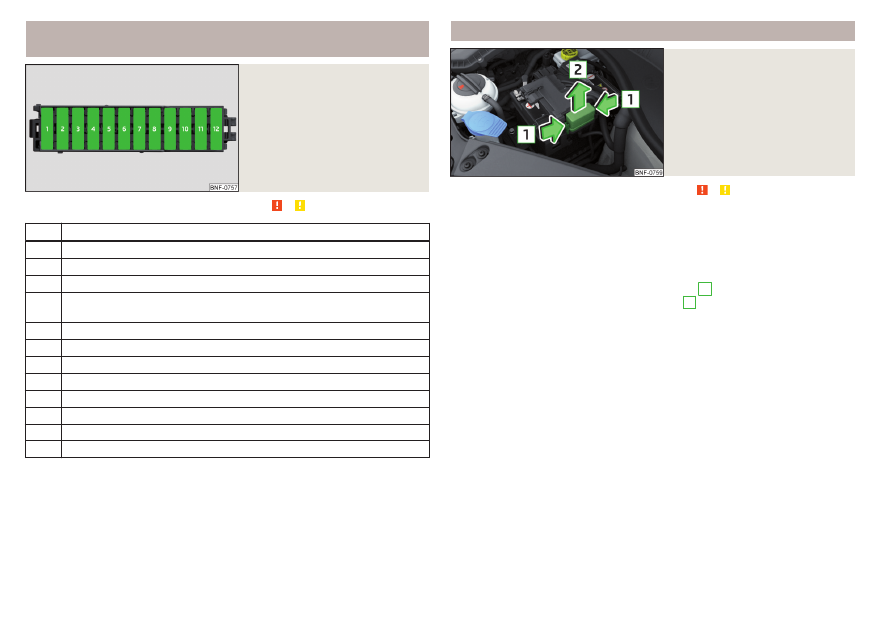

Илл. 168
Предохранители

Сначала прочтите и примите к сведению   и   на стр 151.

№

Потребители

1

ABS/ESC

2

Комбинация приборов

3

Головное устройство

4

Преобразователь напряжения DC-DC, пуск двигателя, панель с кла-
вишами

5

Климатическая установка

6

Не используется

7

Не используется

8

Не используется

9

Световые приборы: правая сторона

10

Световые приборы: левая сторона

11

Стартер

12

Преобразователь напряжения DC-DC, ABS, головное устройство



Предохранители в моторном отсеке

Илл. 169
Снятие крышки блока предо-
хранителей

Сначала прочтите и примите к сведению   и   на стр 151.

Предохранители находятся рядом с аккумуляторной батареей, под крыш-
кой

» илл. 169

.

Замена предохранителей

›

Выньте ключ из замка зажигания, выключите освещение и все электри-
ческие потребители.

›

Сожмите одновременно кнопки фиксаторов

1

 крышки

» илл. 169

.

›

Сдвиньте крышку в направлении стрелки

2

.

›

Замените неисправный предохранитель.

›

Закройте крышку против направления стрелки, так чтобы она зафикси-
ровалась.



154

Самостоятельные действия в сложных ситуациях

Назначение предохранителей в моторном отсеке

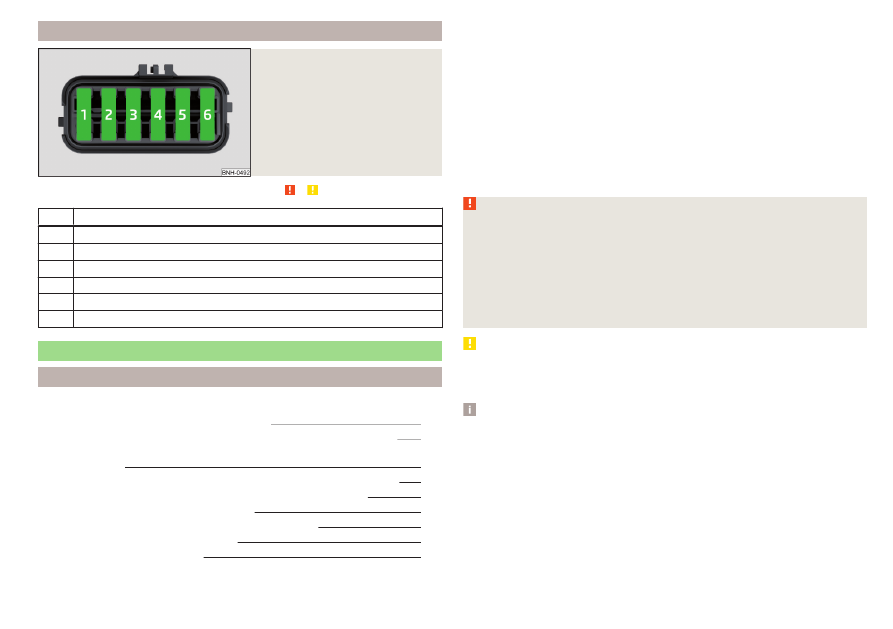

Илл. 170
Предохранители

Сначала прочтите и примите к сведению   и   на стр 151.

№

Потребители

1

ABS/ESC

2

Вентилятор радиатора

3

Система управления охлаждением, замок зажигания

4

ABS/ESC

5

Модуль данных АКБ

6

Замок зажигания, стартер

Лампы накаливания



Введение

В этой главе вы найдёте сведения по следующим темам:
Расположение ламп накаливания в фарах

156

Замена лампы накаливания ближнего и дальнего света: вариант 1

156

Замена лампы накаливания дневного ходового огня и габаритного
огня: вариант 1

156

Замена лампы накаливания ближнего и дальнего света: вариант 2

157

Замена лампы накаливания в переднем указателе поворота

157

Замена лампы противотуманной фары

157

Замена лампы фонаря подсветки номерного знака

158

Снятие и установка заднего фонаря

159

Замена ламп заднего фонаря

159



При отсутствии уверенности рекомендуем производить замену ламп нака-
ливания на сервисном предприятии или обращаться иным образом к ква-
лифицированным специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и освещение.

▶

Неисправные лампы накаливания можно заменять лампами аналогично-
го исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-
манной фаре рекомендуем проверить регулировку фар на сервисном
предприятии.
При неисправности светодиодных источников света обращайтесь на сер-
висное предприятие.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочитать и

соблюдать предупреждающие указания

» стр. 128

.

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-
жет привести к ДТП.

■

Лампы накаливания H4, HB4 и H7 находятся под давлением и при за-

мене могут лопнуть — опасность травмирования! Перед заменой этих
ламп мы рекомендуем надеть перчатки и защитные очки.

ОСТОРОЖНО

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-
тельные загрязнения сокращают срок службы лампы накаливания). Ис-
пользуйте чистую тряпку, салфетку и т. п.

Примечание

■

В этом руководстве по эксплуатации описывается только замена ламп,

которые можно заменить самостоятельно и без осложнений. Для замены
других ламп следует обратиться на сервисное предприятие.

■

Мы рекомендуем всегда возить в автомобиле запасные лампы.

155

Предохранители и лампы накаливания

Расположение ламп накаливания в фарах

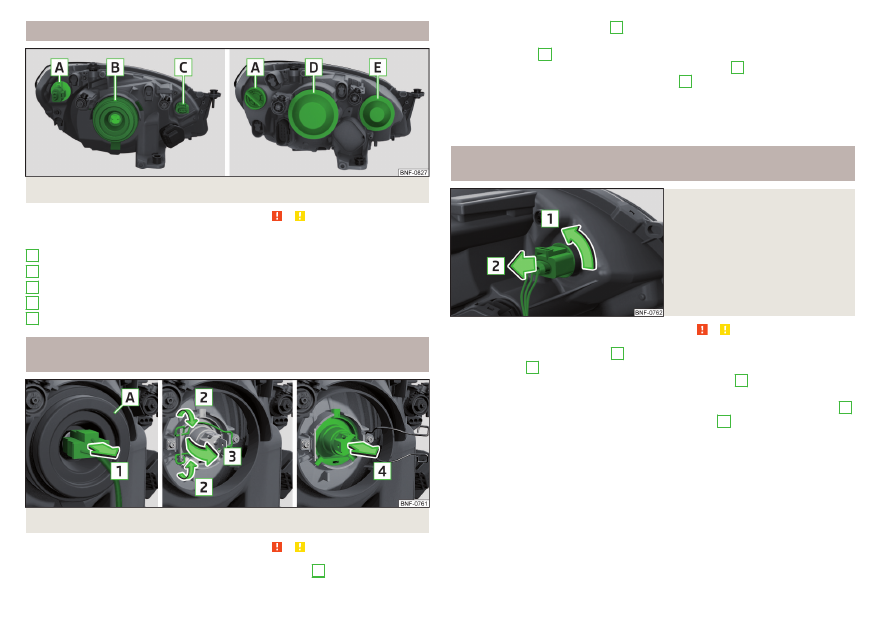

Илл. 171  Фары: вариант 1 / вариант 2

Сначала прочтите и примите к сведению   и   на стр 155.

Соответствие ламп накаливания

» илл. 171

Указатель поворота
Ближний и дальний свет
Дневные ходовые огни и передний габаритный огонь
Ближний свет
Дальний свет

Замена лампы накаливания ближнего и дальнего света:
вариант 1

Илл. 172  Замена лампы накаливания ближнего и дальнего света

Сначала прочтите и примите к сведению   и   на стр 155.

›

Отсоедините разъём лампы в направлении стрелки

1



» илл. 172

.



A
B
C
D
E



›

Снимите защитную крышку

A

.

›

Оттяните концы стопорной скобы к фаре, а затем освободите в направ-
лении стрелок

2



» илл. 172

.

›

Откиньте стопорную скобу в направлении стрелки

3

.

›

Извлеките лампу в направлении стрелки

4

 и установите новую так, что-

бы фиксирующие выступы цоколя лампы попали в выемки фары.

Установка лампы накаливания осуществляется в обратной последователь-
ности.

Замена лампы накаливания дневного ходового огня
и габаритного огня: вариант 1

Илл. 173
Замена лампы накаливания
дневных ходовых огней и габа-
ритных огней

Сначала прочтите и примите к сведению   и   на стр 155.

›

Поверните патрон с лампой

C



» илл. 171

 на стр. 156 до упора в направле-

нии стрелки

1



» илл. 173

.

›

Извлеките патрон с лампой в направлении стрелки

2

.

›

Замените лампу.

›

Вставьте патрон с лампой в корпус фары против направления стрелки

2

.

›

Поверните патрон против направления стрелки

1

 до упора.



156
