Skoda Citigo (2017 год). Руководство - часть 39

Замена лампы накаливания ближнего и дальнего света:
вариант 2

Илл. 174
Замена лампы накаливания
ближнего и дальнего света

Сначала прочтите и примите к сведению   и   на стр 155.

›

Снимите крышку

D

 или

E



» илл. 171

 на стр. 156.

›

Поверните разъём с лампой накаливания в направлении стрелки

1

» илл. 174

.

›

Извлеките разъём с лампой накаливания в направлении стрелки

2

.

›

Замените лампу и вставьте разъём с новой лампой накаливания в на-
правлении, противоположном стрелке

2

, в фару.

›

Поверните разъём с новой лампой против направления стрелки

1

 до

упора.

›

Установите крышку

D

 или

E



» илл. 171

 на стр. 156.

Замена лампы накаливания в переднем указателе поворота

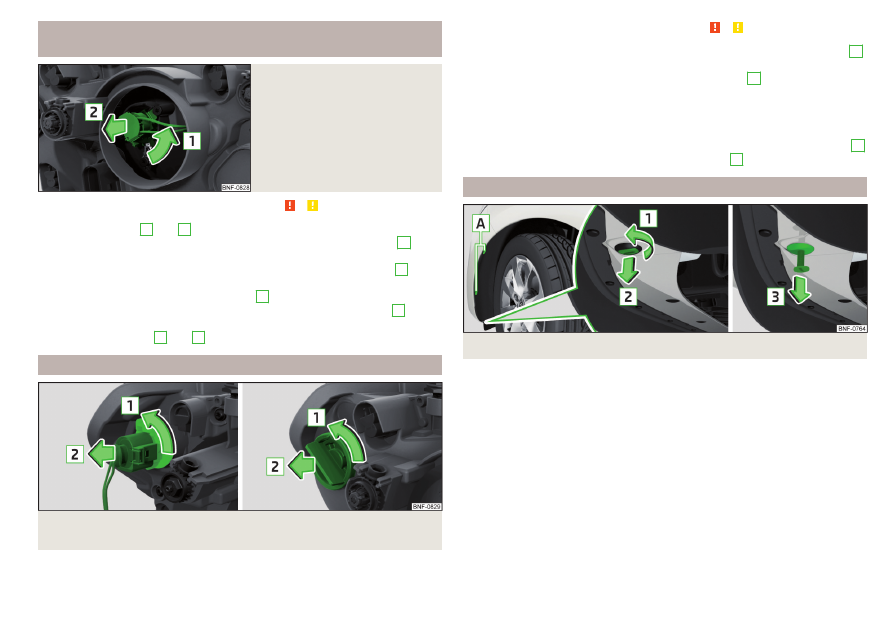

Илл. 175  Замена лампы накаливания переднего указателя поворота:
вариант 1 / вариант 2



Сначала прочтите и примите к сведению   и   на стр 155.

›

Поверните патрон вместе с лампой до упора по направлению стрелки

1

» илл. 175

.

›

Извлеките патрон с лампой в направлении стрелки

2

.

›

Поверните неисправную лампу в патроне против часовой стрелки и из-
влеките из патрона.

›

Вставьте новую лампу в патрон и поверните его до упора по часовой
стрелке.

›

Вставьте патрон с лампой в корпус фары против направления стрелки

2

.

›

Поверните патрон против направления стрелки

1

 до упора.

Замена лампы противотуманной фары

Илл. 176  Снятие облицовки колёсной арки





157

Предохранители и лампы накаливания

Илл. 177  Замена лампы

Сначала прочтите и примите к сведению   и   на стр 155.

Снятие облицовки колёсной арки

›

С помощью отвёртки из бортового инструмента выкрутите винты

A

» илл. 176

 из облицовки колёсной ниши.

›

Плоским тупым предметом (например, монетой) поверните шлицевую
часть распорных пистонов на четверть оборота в направлении стрелки

1

.

›

Извлеките шлицевые части распорных пистонов в направлении стрелки

2

.

›

Извлеките распорные пистоны в направлении стрелки

3

.

Замена лампы

›

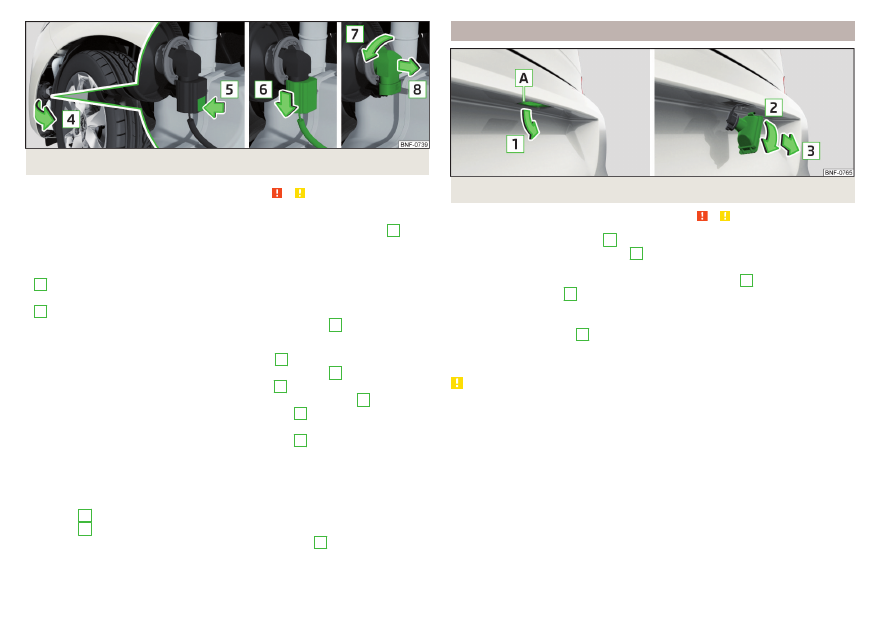

Отведите подкрылок в направлении стрелки

4



» илл. 177

.

›

Нажмите фиксатор на разъёме в направлении стрелки

5

.

›

Отсоедините разъём в направлении стрелки

6

.

›

Поверните патрон, вместе с лампой, в направлении стрелки

7

 до упора.

›

Выньте патрон с лампой в направлении стрелки

8

.

›

Вставьте патрон с новой лампой в фару и поверните до упора в направ-
лении, противоположном направлению стрелки

7

.

›

Вставьте разъём, так чтобы он зафиксировался.

Установка облицовки колёсной арки

›

Установите на место облицовку колёсной арки.

›

Вставьте шлицевые части распорных пистонов по направлению против
стрелки

2

 и поверните их на четверть оборота по направлению против

стрелки

1



» илл. 176

.

›

Вкрутите и с помощью отвёртки затяните оба винта

A

.



Замена лампы фонаря подсветки номерного знака

Илл. 178  Снятие фонаря подсветки номерного знака

Сначала прочтите и примите к сведению   и   на стр 155.

›

Вставьте в щель в области

A



» илл. 178

 плоскую отвёртку и подденьте

фонарь в направлении стрелки

1

.

›

Извлеките фонарь из бампера.

›

Поверните фонарь в цоколе в направлении стрелки

2

 и выньте в на-

правлении стрелки

3

.

›

Замените лампу.

›

Вставьте патрон с лампой в фонарь и поверните фонарь до упора против
направления стрелки

2

.

›

Вставьте фонарь в левую часть отверстия и слегка прижмите, так чтобы
пружина зафиксировалась.

ОСТОРОЖНО

Снятие и установку фонаря подсветки номерного знака нужно выполнять
осторожно, чтобы не повредить лакокрасочное покрытие автомобиля или
сам фонарь.



158

Самостоятельные действия в сложных ситуациях

Снятие и установка заднего фонаря

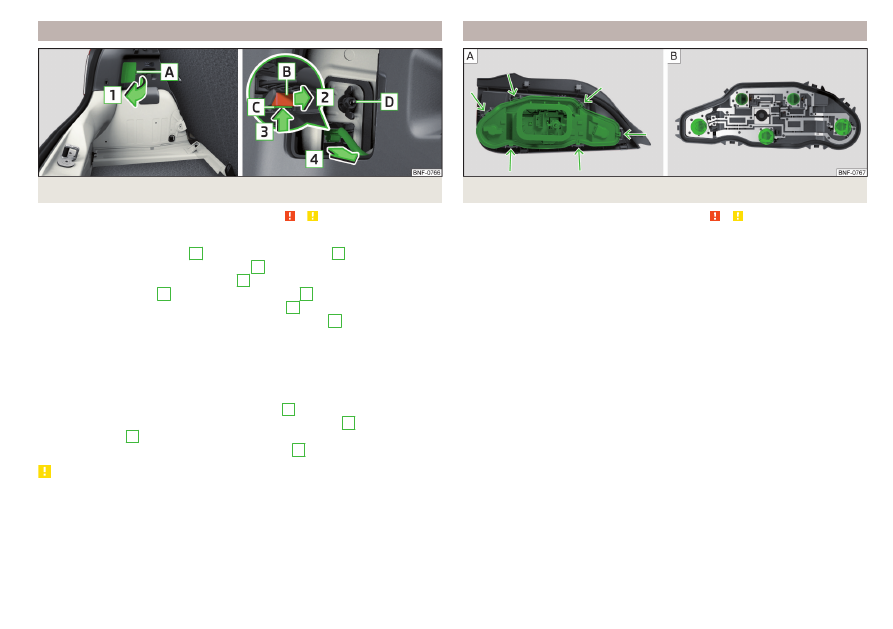

Илл. 179  Снятие фонаря / отсоединение разъёма

Сначала прочтите и примите к сведению   и   на стр 155.

Снятие

›

Откиньте щиток в области

A

 в направлении стрелки

1



» илл. 179

.

›

Вставьте под нижний край фиксатора

B

 отвёртку и сдвиньте фиксатор

на разъёме в направлении стрелки

2

.

›

Отожмите фиксатор

C

 в направлении стрелки

3

.

›

Отсоедините разъём в направлении стрелки

4

.

›

Удерживая фонарь, отверните пластмассовую гайку

D

.

›

Осторожно вывести фонарь из кузова.

Установка

›

Вставьте колодку с лампами в фонарь.

›

Осторожно вставьте задний фонарь в отверстие кузова и придерживай-
те.

›

Наверните и затяните пластмассовую гайку

D



» илл. 179

.

›

Вставьте разъём в колодку ламп и прижмите фиксатор

B

 против направ-

ления стрелки

2

.

›

Закройте щиток против направления стрелки

1

.

ОСТОРОЖНО

При снятии и установке заднего фонаря не повредите лакокрасочное по-
крытие и задний фонарь.



Замена ламп заднего фонаря

Илл. 180  Внутренняя часть фонаря

Сначала прочтите и примите к сведению   и   на стр 155.

Замена лампы

›

Нажмите на фиксаторы на колодке ламп

» илл. 180

 —  и выньте колодку

из фонаря.

›

Поверните соответствующую лампу накаливания против часовой стрел-
ки до упора и выньте её из колодки

» илл. 180

 — .

›

Вставьте новую лампу накаливания в колодку и поверните лампу до упо-
ра по часовой стрелке.

›

Вставьте колодку с лампами в фонарь.

Колодка должна надёжно зафиксироваться.



159

Предохранители и лампы накаливания

Технические характеристики

Технические характеристики

Основные данные автомобиля



Введение

В этой главе вы найдёте сведения по следующим темам:
Идентификационные данные автомобиля

160

Снаряжённая масса

161

Загрузка

161

Замер расхода топлива и выбросов CO

2

 в соответствии с

рекомендациями ЕЭК и директивами ЕС

161

Габаритные размеры

162

Угол въезда

163

Данные, указанные в технической документации автомобиля, имеют прио-
ритет перед данными, содержащимися в руководстве по эксплуатации.
Тягово-динамические характеристики автомобилей приведены без учёта
негативного влияния со стороны некоторого оборудования (например,
климатической установки).
Приведённые значения были найдены по методике, которая регламенти-
руется правилами измерения эксплуатационных и технических характери-
стик транспортных средств.
Приведённые значения действительны для базовой модели без дополни-
тельного оборудования.

Идентификационные данные автомобиля

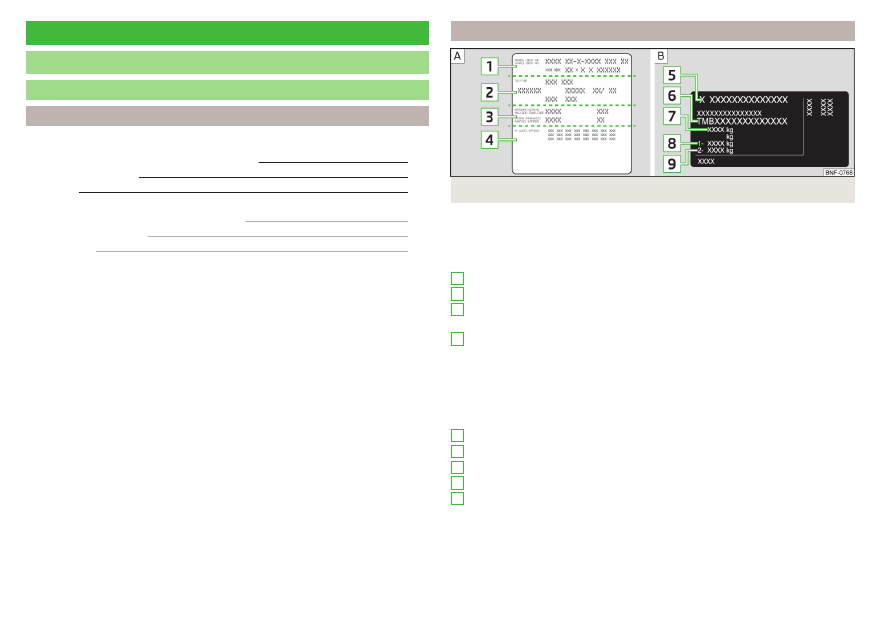

Илл. 181  Наклейка с данными автомобиля / заводская табличка

Наклейка с данными автомобиля
Стикер с данными автомобиля

» илл. 181

 —  находится под фальшполом в

багажном отсеке, а также вклеен в руководство по эксплуатации.
Наклейка содержит следующие данные.

Идентификационный номер автомобиля (VIN)
Модель автомобиля
Буквенное обозначение коробки передач / код краски / код комплекта-
ции салона / мощность двигателя / буквенное обозначение двигателя
коды комплектации (описывают наличие и варианты исполнения раз-
личных систем, установленное оборудование и т. д.)

Заводская табличка
Заводская табличка

» илл. 181

 —  находится в нижней части стойки B с ле-

вой стороны.
Табличка содержит следующие данные.

Производитель автомобиля
Идентификационный номер автомобиля (VIN)
Разрешённая максимальная масса
Максимальная нагрузка на переднюю ось
Максимальная нагрузка на заднюю ось

Идентификационный номер автомобиля (VIN)
VIN (номер кузова) выбит на правой чашке амортизатора в моторном отсе-
ке. Этот номер имеется также на табличке в нижнем левом углу под ветро-
вым стеклом (вместе со штрихкодом VIN), а также на заводской табличке.



1

2
3

4

5
6
7
8
9

160

Технические характеристики
