10:02-12

2

Содержание



Общее устройство  Дисковый тормоз, общее устройство
                                    и принцип  действия







3







Тормозная камера

                                   с пружинным энергоаккумулятором   4










































Дисковый тормоз



10:02-12

3



Дисковый тормоз, общее устройство и принцип
действия

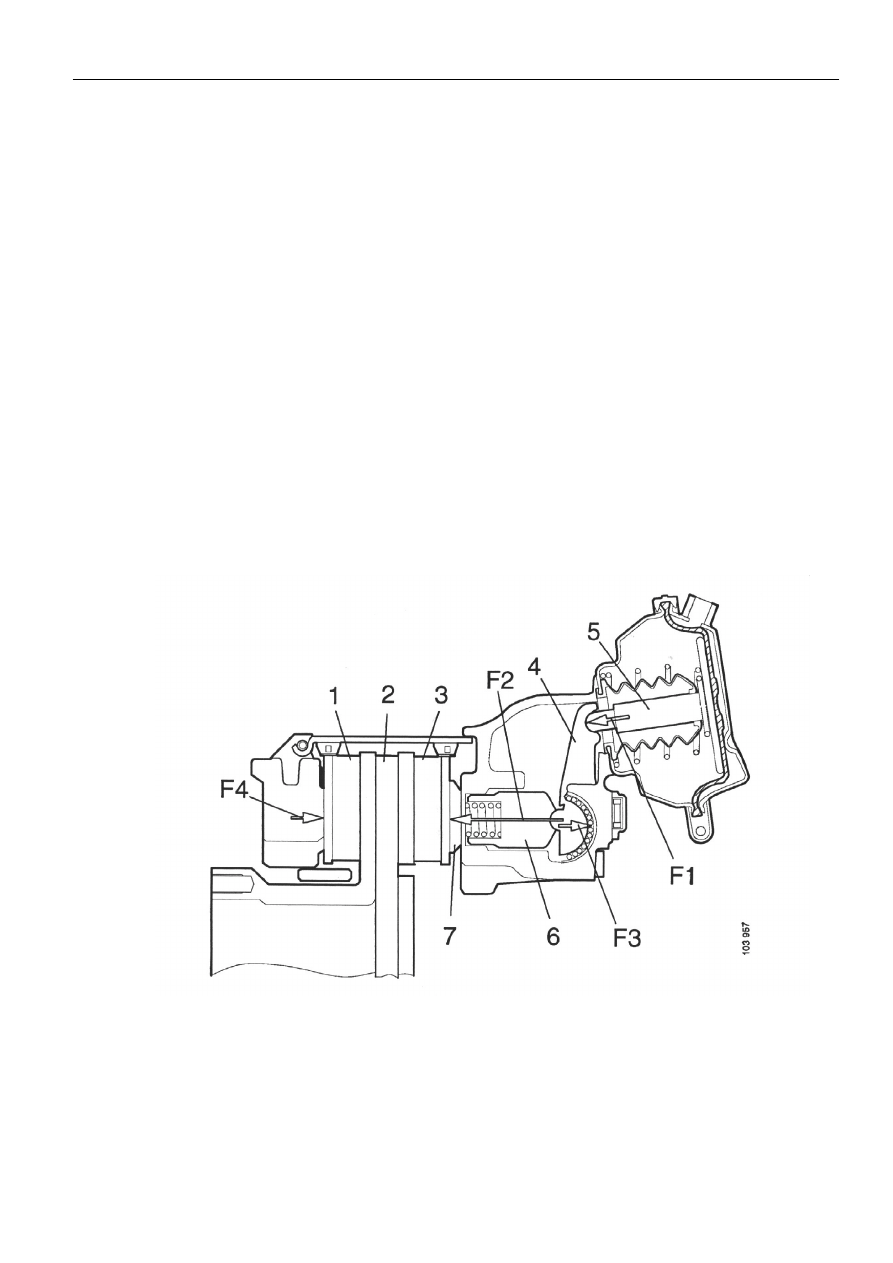

Принцип действия



Дисковый  тормоз  состоит  из  вентилируемого  тормозного  диска,  «плавающего»  суппорта  и
тормозной камере, работающей на сжатом воздухе, которая включает тормоз посредством рычага
в суппорте.
Толкатель  5  тормозной  камеры  нажимает  на  рычаг  4  суппорта  с  усилием  F1.  Рычаг  давит  на
регулировочный механизм 6 с усилием F2, а затем на поршни 7 и внутреннюю тормозную колодку
3.  Рычаг,  вмонтированный  в  суппорт,  вырабатывает  обратное  усилие  F3,  которое  посредством
скользящей посадки, вырабатывает усилие F4 на внешнюю тормозную колодку 1.
Обе  тормозные  колодки  нажимаются  относительно  тормозного  диска,  и  автомобиль  начинает
тормозить.

Чтобы  зазор  между  тормозными  колодками  и  тормозным  диском  всегда  оставался  правильным,
суппорт имеет саморегулировку. Если зазор увеличивается, толкатели слегка откручиваются.
Регулировочный  механизм  является  несъемным  и  не  может  подвергаться  ремонту,  поэтому  во
время поломки необходимо заменять весь суппорт.































Дисковый тормоз



10:02-12

4

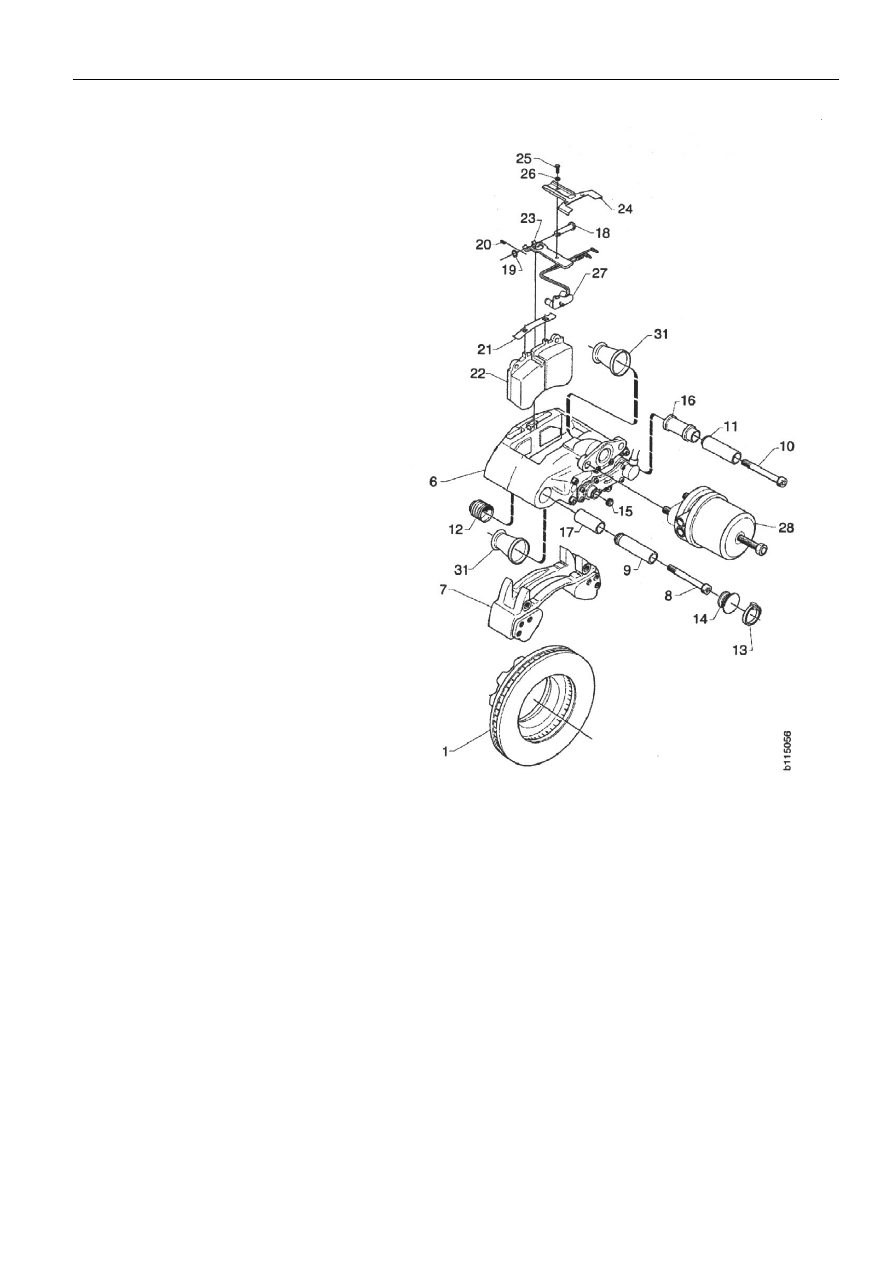

Дисковый тормоз

1  Тормозной диск
2  Суппорт
3  Держатель колодки
4  Болт
5  Направляющий штифт
6  Болт
7  Направляющий штифт
8  Гофрированная трубка
9  Зажим
10  Гофрированная трубка
11  Пробка
12  Резиновая втулка
13  Бронзовая втулка
14  Штифт
15  Шайба
16  Блокировочный штифт
17  Пластинчатая пружина
18  Фрикционная накладка
19  Зажим с защелкой
20  Защитная пластина
21  Болт
22  Шайба
23  Индикатор износа
24  Тормозная камера с


пружинным энергоаккумулятором

31   Поршень с трубкой





















Тормозная камера с пружинным энергоаккумулятором



10:02-12

5



Тормозная камера с пружинным энергоаккумулятором

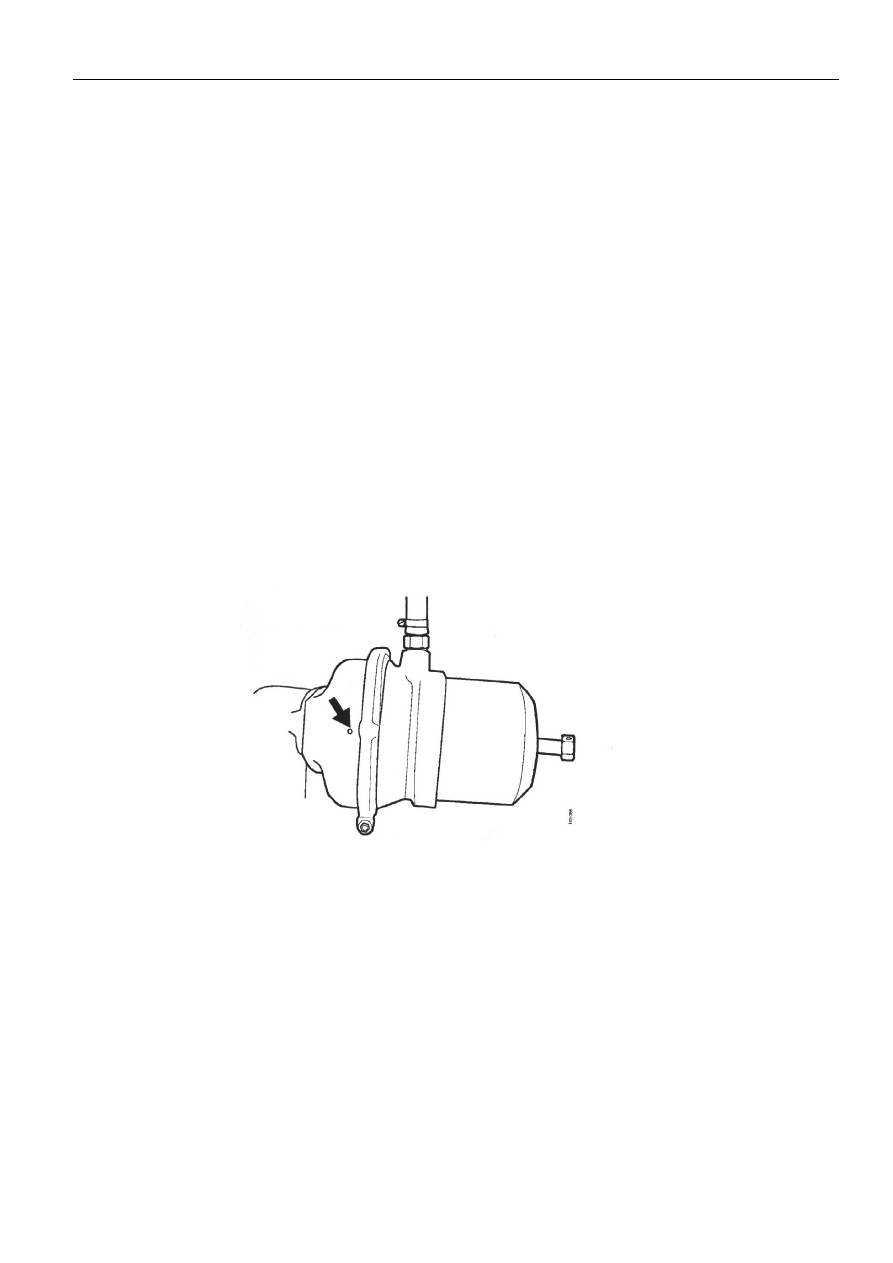

Сливная пробка


ВНИМАНИЕ! Если  тормозная камера с пружинным энергоаккумулятором  заполнена водой,  она
может  замерзнуть.  Если  это  происходит  при  включенном    стояночном  тормозе,    тормоз  не
освободит  колеса.  Когда  водитель  начнет  движение  автомобиля,  произойдет  нагрев  дискового
тормоза, что может привести к пожару.

Если  нижняя  сливная  пробка  не  снята,  или  если  снята  верхняя  сливная  пробка,  то  тормозная
камера  с пружинным энергоаккумулятором может заполниться водой.

Это  сокращает  функциональные  возможности  торможения  колес,  что  обнаруживается  при
проверке тормозных колодок.


•

Убедитесь,  что  снята  только  пробка  под  тормозной  камерой  с  пружинным
энергоаккумулятором.  Проверить  также  тормозные  колодки  всех  колес  на  предмет
неравномерного износа.






















Сливная пробка
