Тормозная камера с пружинным энергоаккумулятором



10:02-12

6



Изменения, представленные в 9904

Для



тормозной

камеры

с

пружинным

энергоаккумулятором    от  9904  были  выполнены
следующие изменения:

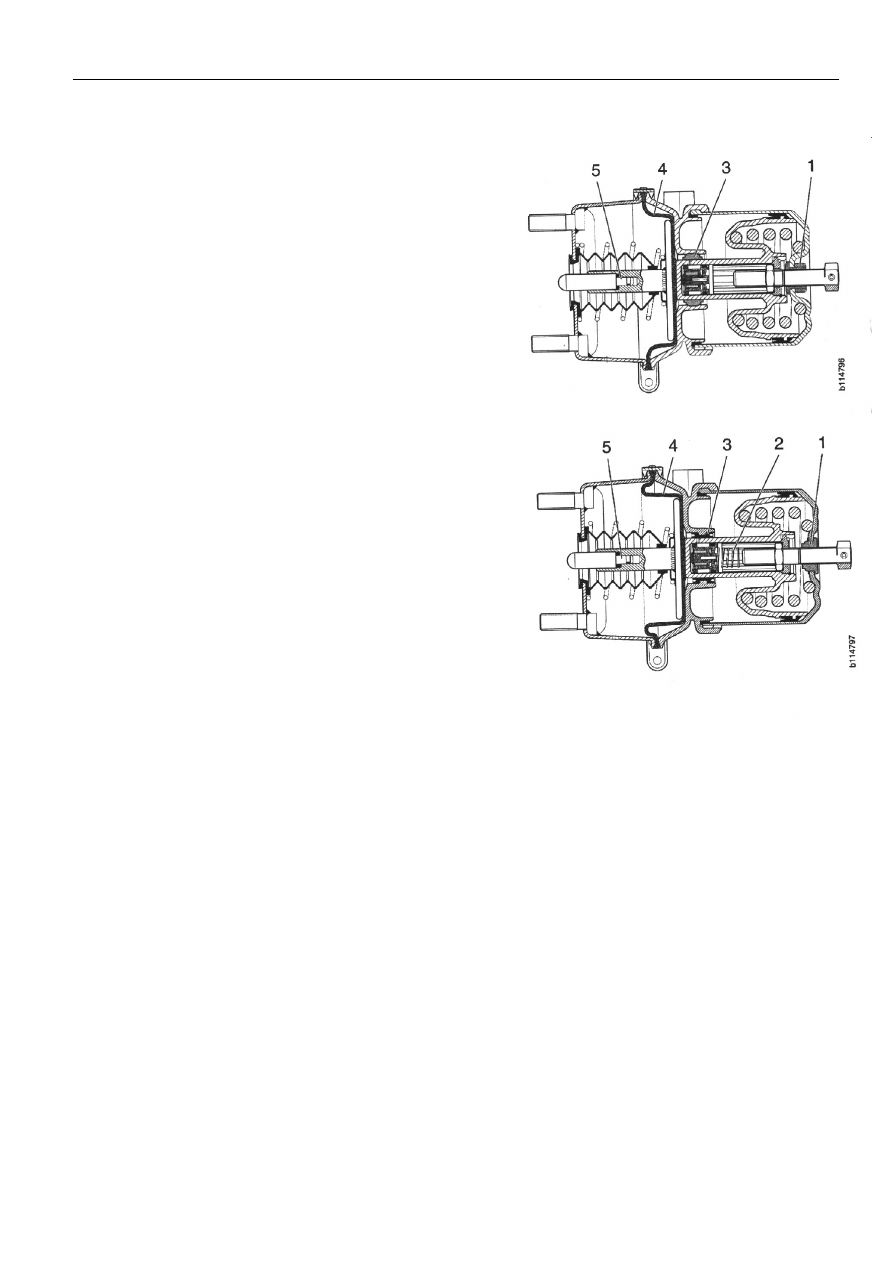

Старая версия



•

Была изменена корончатая гайка 1 на ослабляющем
болте.  В новой версии корончатая гайка крепится к
корпусу, а материалом гайки является алюминий.

•

Пружина  2  предназначена  для  нажатия  втулки  до
нижней части поршня.

•

Было заменено уплотнение 3 вокруг поршня.

•

Мембрана  4  была  заменена  гофрированной
мембраной.

•

Была удлинена направляющая для толкателя 5.




Новая версия с 9904

1 585 418

10:03-01

Выпуск 1

ru

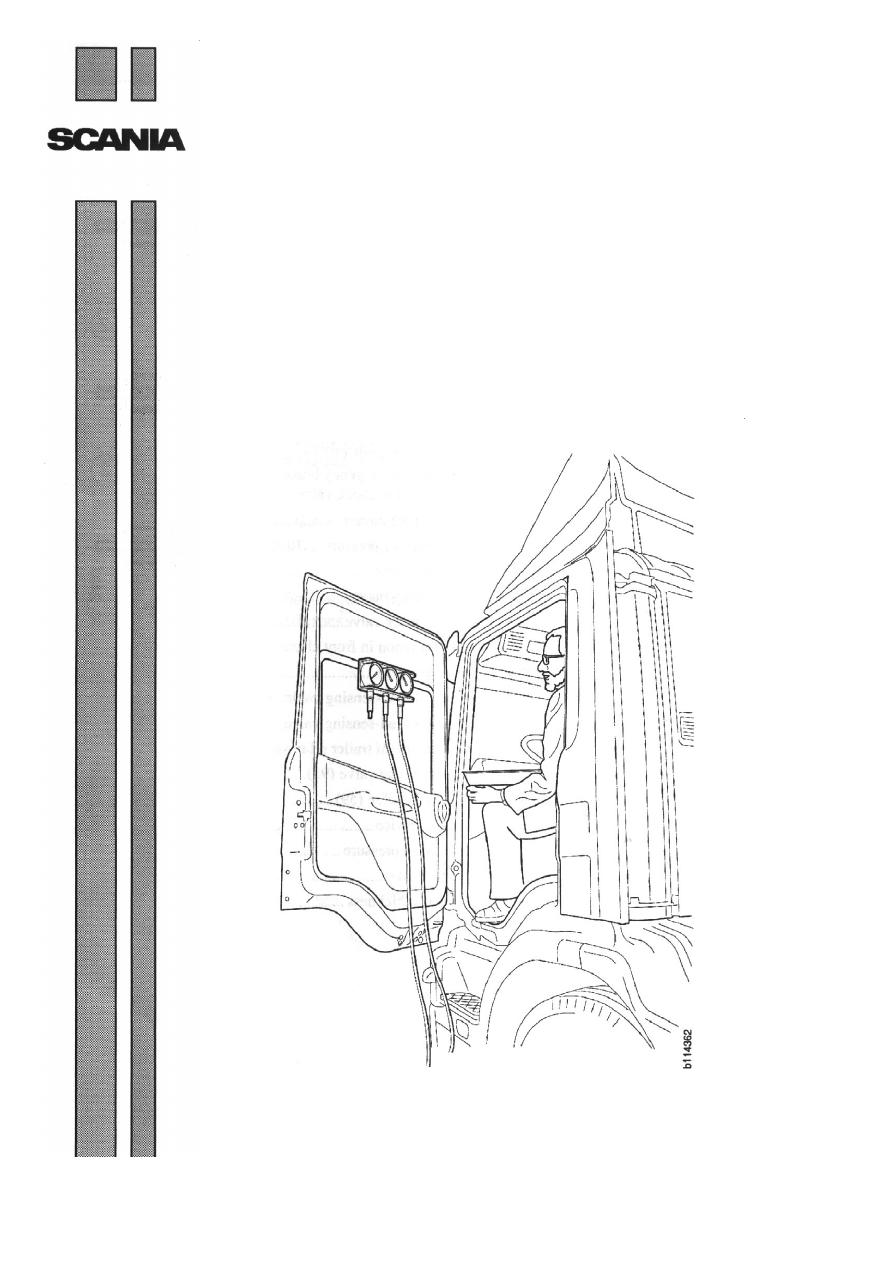

Испытание тормозной системы





Применяется для автомобилей без EBS






































Содержание



10:03-01



Содержание



Общая часть

    .....................................................................

3

Оборудование

    .....................................................................

4

Расположение приборов и оборудования

.................................................................... 8

Схема подключения для испытания тормозной системы



 ...............................  10

Схема  подключения для испытания тормозной системы,
применяемой в США...............................................................………………..

.... 52



Этапы испытания

 Этап испытания А, проверка манометров ...................................... 13







Этап испытания В, проверка ламп аварийной сигнализации







и датчиков .......................................................................................... 16







Этап испытания 1, испытание рабочего давления,
целостности и обратного перепускного клапана (39) ................... 18
Этап испытания 2, испытание 4-х контурного
защитного клапана ............................................................................ 22
Этап испытания 3, испытание стояночного тормоза /
аварийного тормоза и функционирование ограничителя
давления (58b) и контрольного клапана управления .................... 26
Этап испытания 4, испытание контура переднего /
заднего тормоза ................................................................................. 30
Этап испытания 5, испытание максимального
рабочего давления ............................................................................. 32
Этап испытания 6, испытание клапана основного тормоза .......... 34
Этап испытания 7, испытание клапана управления
контура задней части ....................................................................... 36
Этап испытания 8, испытание клапана управления
контура передней части ................................................................... 38
Этап испытания 9, испытание ограничения давления в контуре
передней части .................................................................................. 40
Этап испытания 10, испытание клапана управления трейлера ....   42
Этап испытания 11а, испытание клапана контроля нагрузки
контура задней части, пневматическая подвеска .......................... 44
Этап испытания 11b, испытание клапана контроля нагрузки
контура задней части, рессорная подвеска .................................... 46
Этап испытания 12, испытание вентиляционной характеристики
клапана управления трейлера ......................................................... 50
Этап испытания 13, испытание аварийного тормозного
клапана (93) ...................................................................................... 53
Этап испытания 14, испытание клапана
аварийного сброса (59) .................................................................... 55
Этап испытания 15, испытание антифризного устройства .......... 56
Этап испытания 16, испытание тормозного
стартового давления ........................................................................

58

Этап испытания 17, базовая настройка и величина хода ............ 59
Этап испытания 18, проверка толщины тормозной колодки ...... 60



Общая часть



10:03-01



Программа испытания




Общая часть


Программа  испытания  предназначена  для  выявления  неисправностей  и  осмотра  тормозной
системы.  Информация  по  соответствующим  этапам  испытания  для  различных  уровней  осмотра
представлена в основной группе 0, Инструкции по проведению осмотров.

Программа разработана таким образом, что можно проводить испытание всей системы, от начала
до конца, или по отдельным компонентам.

Программа

испытания  предусматривает  работу  с  соответствующим  испытательным

оборудованием, смотри раздел «Оборудование».

Во  время  проведения  испытания  снятие  показаний  должно  регистрироваться  в  отчете.  Копия
отчета выпускается с данным буклетом с целью копирования.

В  данном  буклете  дается  описание    тормозной  системы  4  серий,  хотя  могут  быть  отдельные
исключения.

ВНИМАНИЕ!  Перед  проведением  испытания  тормозной  системы  следует  5-10  раз    интенсивно
прокачать тормоз.
