Тормозная система грузовиков Scania. Руководство - часть 74

Ремонт



10:02-10

25

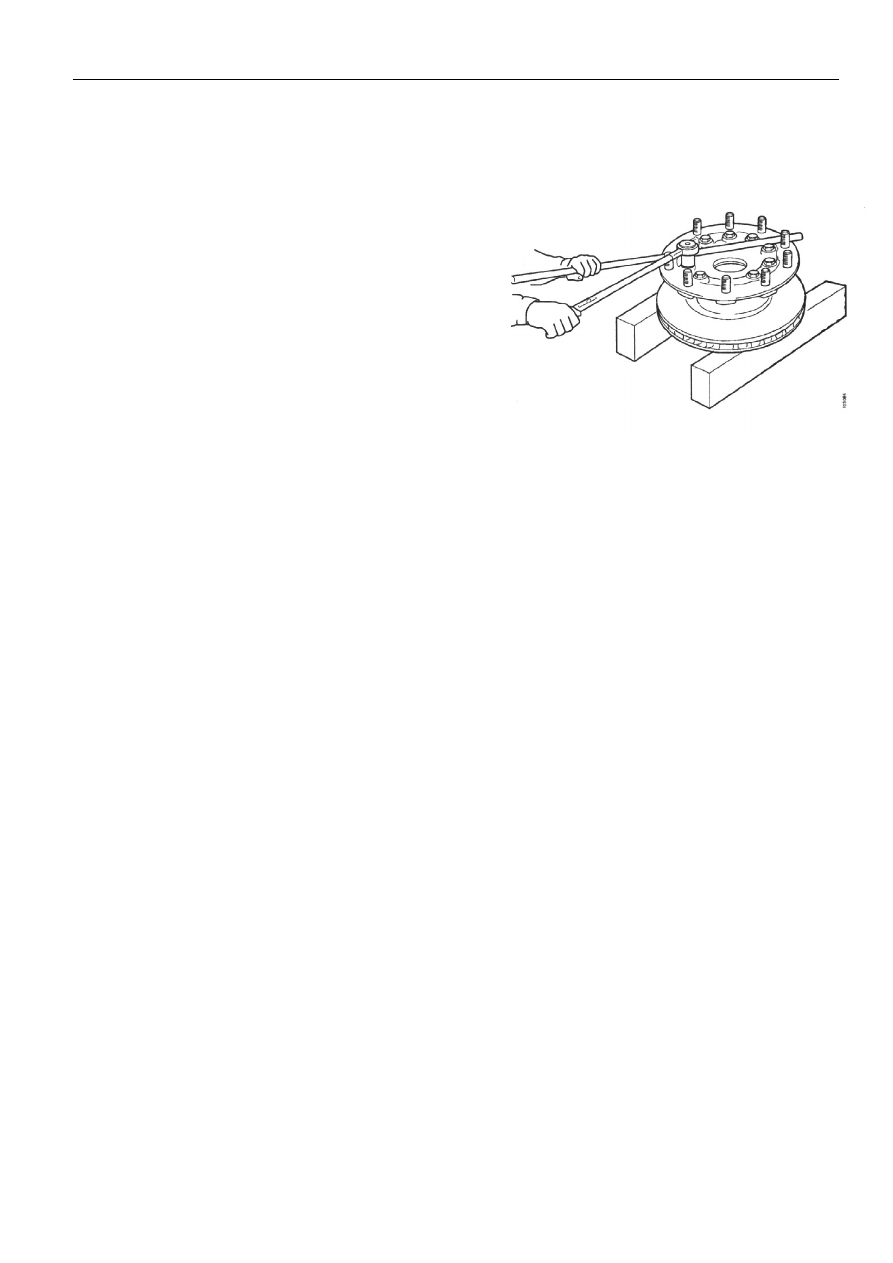

Подгонка тормозных дисков передней оси



1  Установить  диск  на  ступицу  и  затянуть  болты.

Поставить  ступицу  на  деревянные  брусы  или
подобный  материал  с  тем,  чтобы  не  повредить
импульсное кольцо ABS.



Крутящий момент затяжки 290 Нм.


2  Зажать  ступицу  в  зажимной  коробке  578  313  с

блоком V 98 401, держателем 98 402, кронштейном
с  концевой  скобой  98  404  и  2  втулками  99  345
(подвергаются изменению).

3  Установить ступицу на автомобиль. Убедиться, что

она правильно вращается и не заедает.



Крутящий момент затяжки 800 Нм.


4  Установить  тормоз.  Смотри  раздел  «Подгонка

тормоза».

5  Установить на место тормозную камеру.


Крутящий момент затяжки 180 Нм.





























Ремонт



10:02-10

26

Снятие тормозных дисков задней оси


В  некоторых  пунктах,  предполагающих  сходную
операцию,  на  иллюстрации  показан  тормозной  диск
передней оси.

1  Снять  тормозную  камеру  с  суппорта.  Подвесить его

при помощи стропа или подобного приспособления.

2  Снять  тормозной  суппорт.  Смотри  раздел  «Снятие

суппорта».











3  Открутить гайки на фланце полуоси. Оставить гайки

завернутыми  на  несколько  оборотов.  Используя
медный  молоток,  осторожно  выбить  фланец
полуоси, пока не освободится конус.

4  Снять  гайки,  конусы,  фланец  полуоси,  полуось  и

уплотнение.

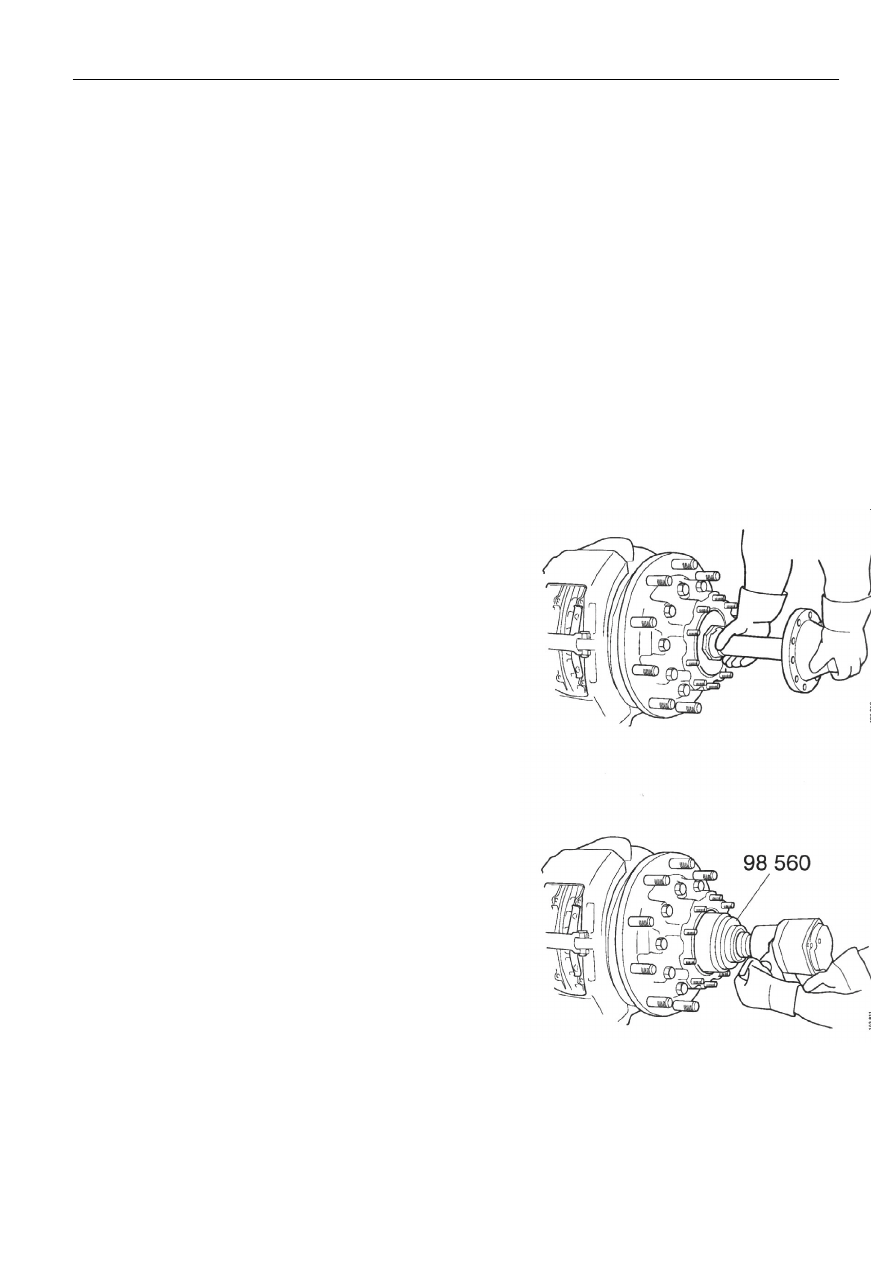

5  Открыть  стопорную  шайбу  и  снять  гайку  ступицы,

используя втулку 98 560.


Примечание:  Гайка  ступицы  с  левой  стороны  имеет
левую резьбу.

6  Снять стопорную шайбу и защитную шайбу.










Ремонт



10:02-10

27

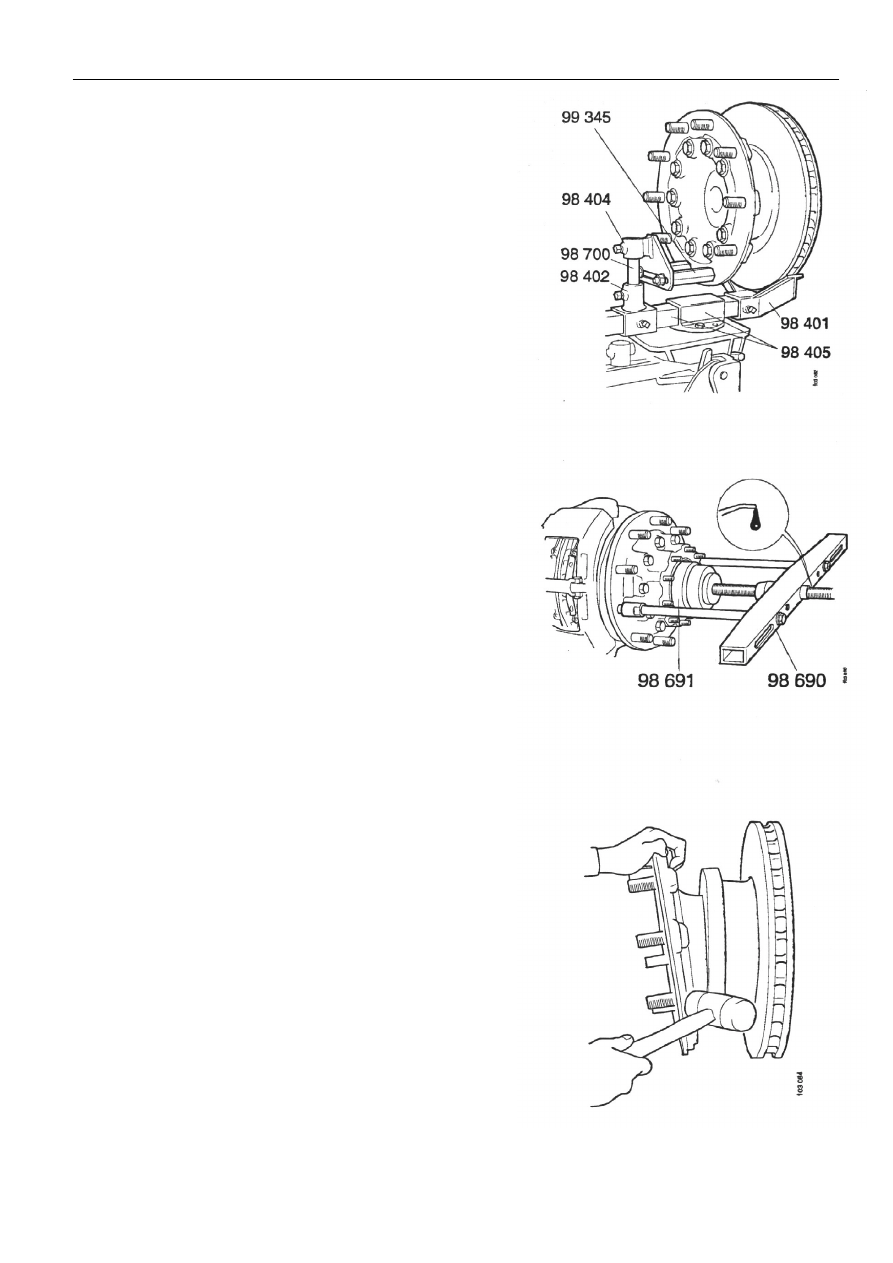

7  Зажать  ступицу  в  зажимной  коробке  578  313  с

блоком V 98 401, держателем 98 402, кронштейном
с  концевой  скобой  98  404  и  2  втулками  99  345
(подвергаются изменению).


ВНИМАНИЕ!    Втулки  99  345  должны  затягиваться,
пока  не упрутся в поверхность ступицы.













8  Вставить выталкиватель 98 590 и пластину 98 691 и

вынуть ступицу.














9  Установить ступицу на стенд, открутить 10 болтов и

выбить  тормозной  диск  из  ступицы.  Избегать
повреждения импульсного кольца ABS.















Ремонт



10:02-10

28

Подгонка тормозных дисков задней оси



В  некоторых  пунктах,  предполагающих    сходную
операцию,  на  иллюстрации  показан  тормозной  диск
передней оси.

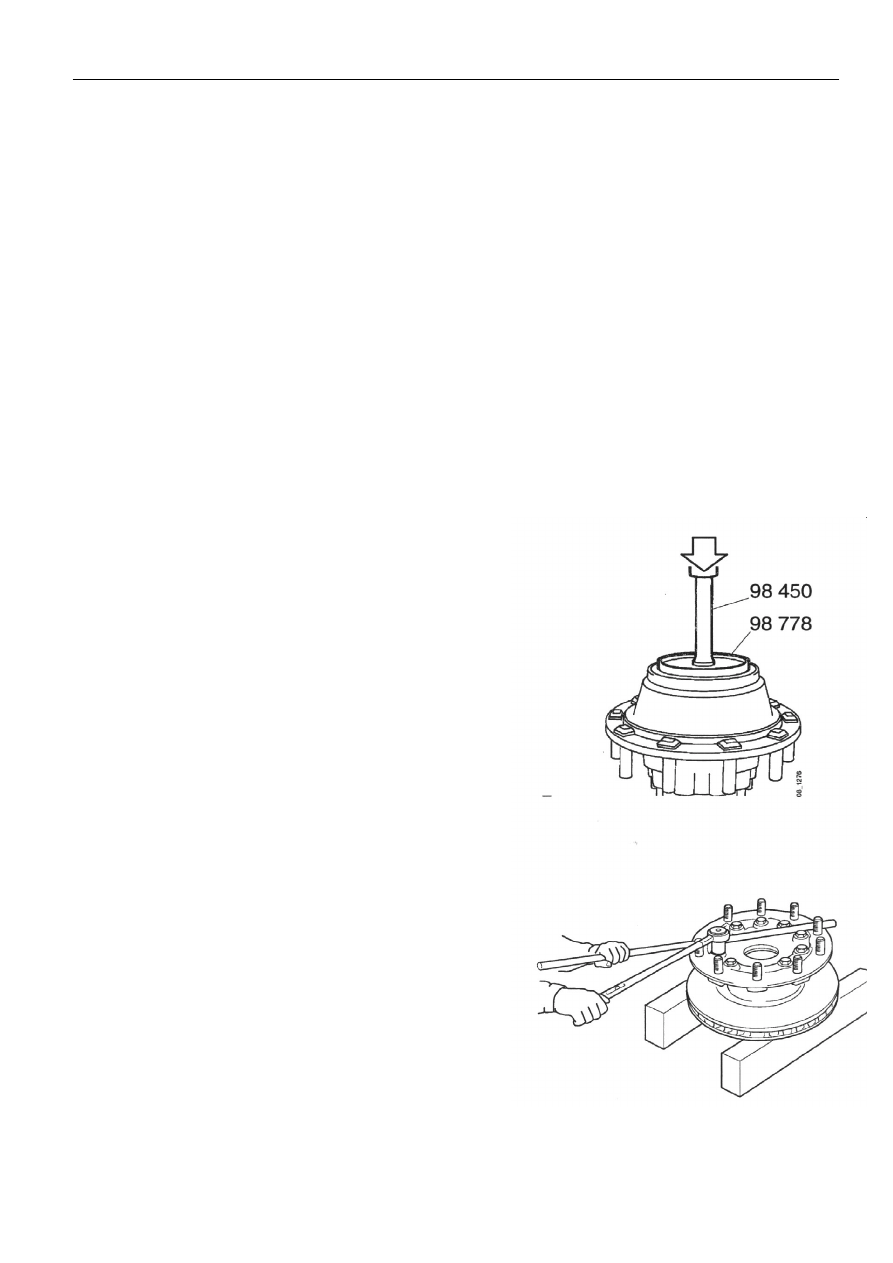

1  Вынуть  уплотнительное  кольцо  из  ступицы,

используя скользящий молоток 87 596.















2  Вставить  новое  уплотнительное  кольцо,  используя

шлямбур 98 778 и хвостовик 98 450.















3  Установить  диск  на  ступицу  и  затянуть  болты.

Поставить  ступицу  на  деревянные  блоки  или
подобный  материал  с  тем,  чтобы  не  повредить
импульсное  кольцо  ABS.  Крутящий  момент
затяжки 290 Нм.
