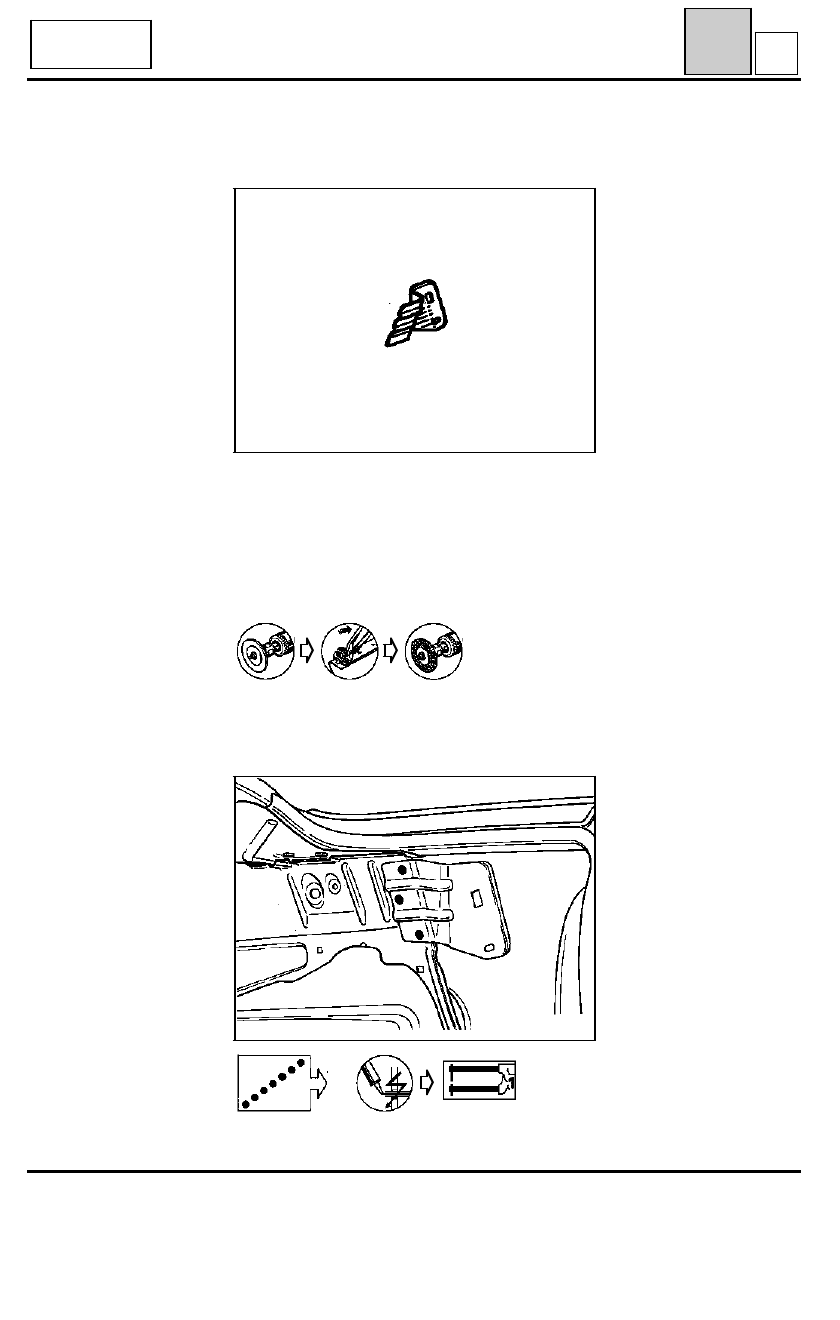

ESTRUCTURA SUPERIOR TRASERA

Soporte del gato (lado derecho)

44

R

L53

Chamade

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola.

Espesor de las chapas (mm)

Soporte del gato

1,2

Forro de custodia

0,67

Paso de rueda exterior

0,67

Desgrapado

3 puntos de soldadura eléctrica

Soldadura

PRS4427

93090S

44-55

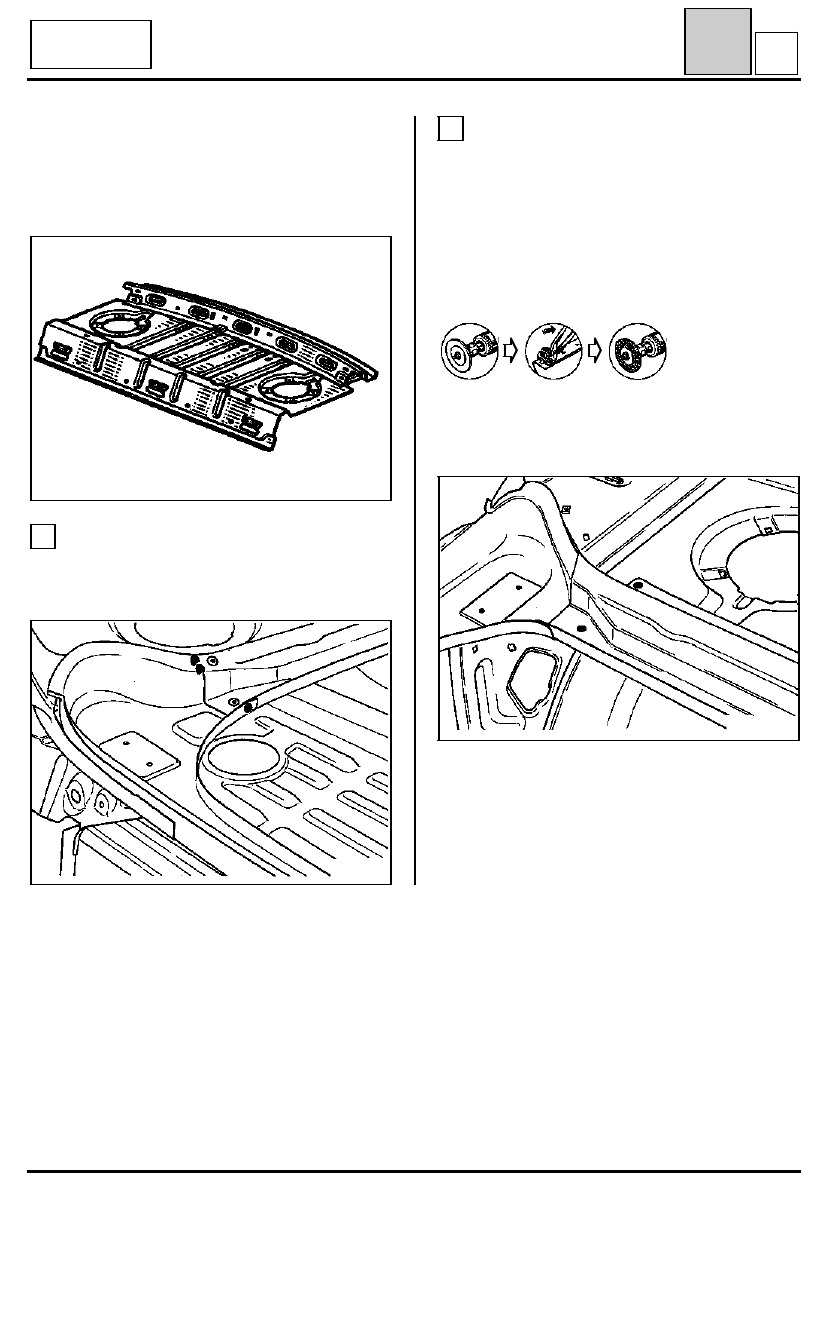

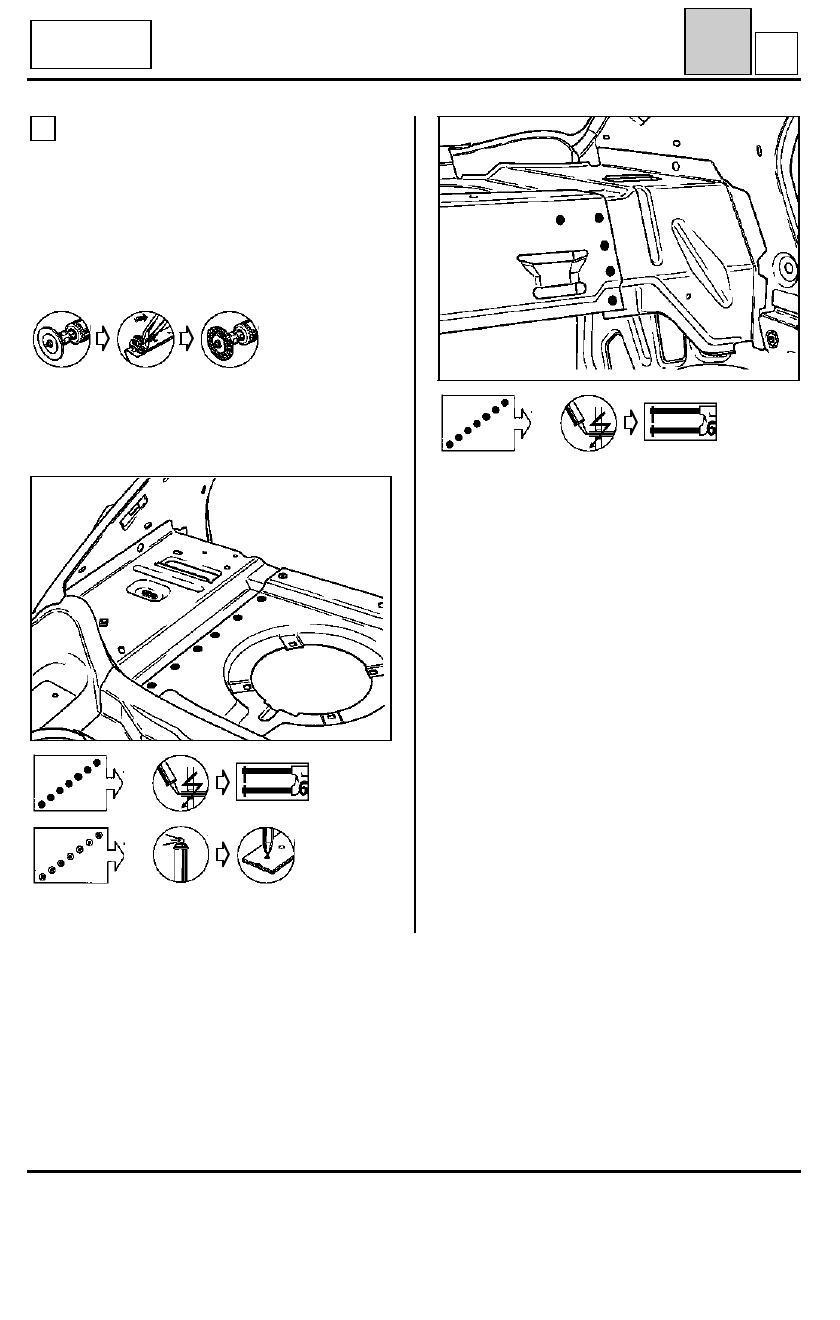

ESTRUCTURA SUPERIOR TRASERA

Tableta central

44

S

PRS4432

L53

Chamade

Soldadura

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblado que contiene :
- tableta central desnuda
- travesaño inferior de luneta trasera.

UNION CON VIERTEAGUAS LATERAL

1

Recuerde : ver

44

-

Y

-1

UNION CON RIOSTRA DE SOPORTE DEL
ENROLLADOR

2

Espesor de las chapas (mm)

Tableta central

0,67

Travesaño inferior de luneta

0,67

Riostra soporte del enrollador

1,2

Desgrapado

4 puntos de soldadura eléctrica

- 4 puntos en 3 espesores

93103S

93089S

44-56

ESTRUCTURA SUPERIOR TRASERA

Tableta central

44

S

93087S

L53

Chamade

UNION CON TABLETA LATERAL

3

Espesor de las chapas (mm)

Tableta central

0,67

Tableta lateral

0,97

Riostra soporte del enrollador

1,2

Desgrapado

24 puntos de soldadura eléctrica

Soldadura

- 6 puntos en 3 espesores

93088S

44-57

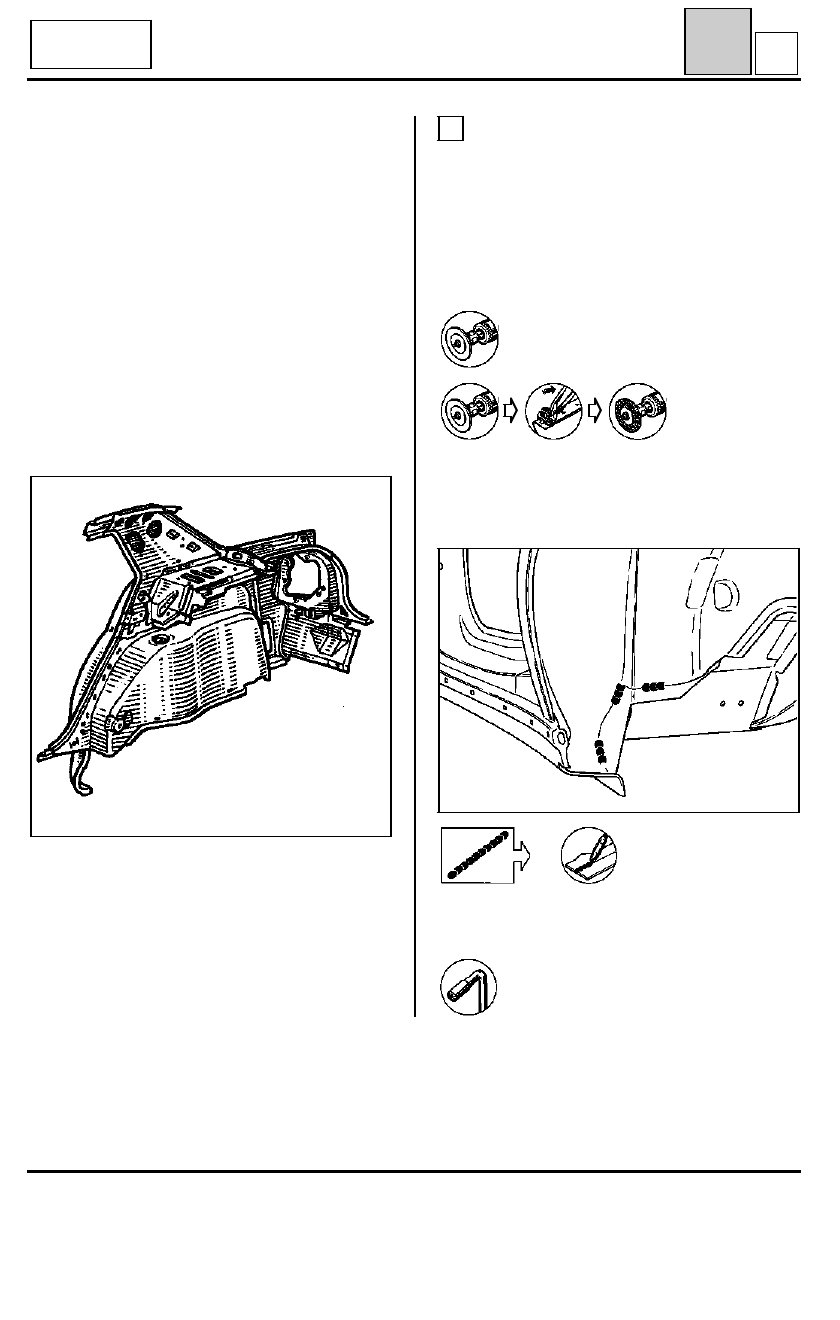

ESTRUCTURA SUPERIOR TRASERA

Semi-bloque

44

T

PRS4433

L53

Chamade

- 1 cordón MAG de 20 mm
- 2 cordones MAG de 25 mm

Hay que efectuar esta operación en banco de
reparación. Consultar el sub-capítulo

40

del

documento de base.

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblada que contiene :
- panel de aleta,
- paso de rueda exterior ensamblado,
- paso de rueda interior ensamblado,
- arco de custodia,
- forro de custodia ensamblado,
- vieteaguas lateral ensamblado,
- chapa soporte de luces,
- añadido de faldón,
- tableta lateral ensamblada,
- refuerzo de fijación de respaldo,
- soporte del gato (para lado derecho solamente).

UNION CON ELEMENTO DE CIERRE DEL
LARGUERO

1

Espesor de las chapas (mm)

Paso de rueda exterior

0,67

Paso de rueda interior

1,25

Elemento de cierre

1,5

Desgrapado

3 puntos de soldadura eléctrica

2 cordones MAG de 25 mm
5 cordones MAG de 20 mm

Soldadura

93085S

44-58
