Renault 19. Manual - parte 202

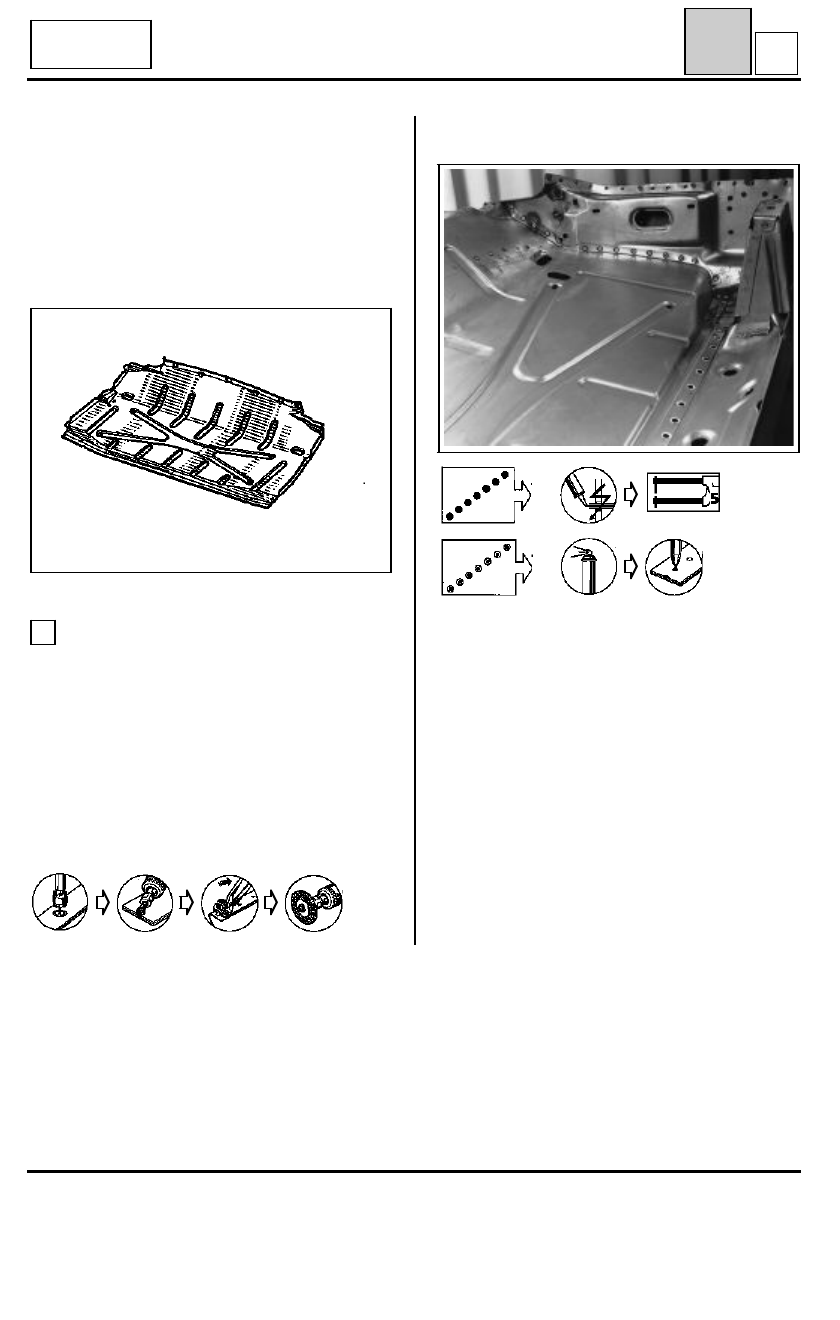

ESTRUCTURA SUPERIOR TRASERA

Tabique del fondo del cofre de la capota

44

O

Esta operación sólo puede ser efectuada con la ex-
tracción del travesaño trasero del cofre de capota
y el vierteaguas de capot trasero.

COMPOSICION DE LA PIEZA A.P.R.

- Tabique desnudo.
- Soporte piloto a pedir en suplemento.

D53

Cabriolet

PRS4430

Soldadura

Ø D = 6 mm

UNION CON TRAVESAÑO Y COSTADOS DE
CAJA

1

Espesor de las chapas (mm)

Tabique

0,7

Travesaño

1,5

Forro de panel de aleta

0,88

Desgrapado

52 puntos de soldadura

Photo page 44-18

44-51

ESTRUCTURA SUPERIOR TRASERA

Tabique del fondo del cofre de la capota

44

O

D53

Cabriolet

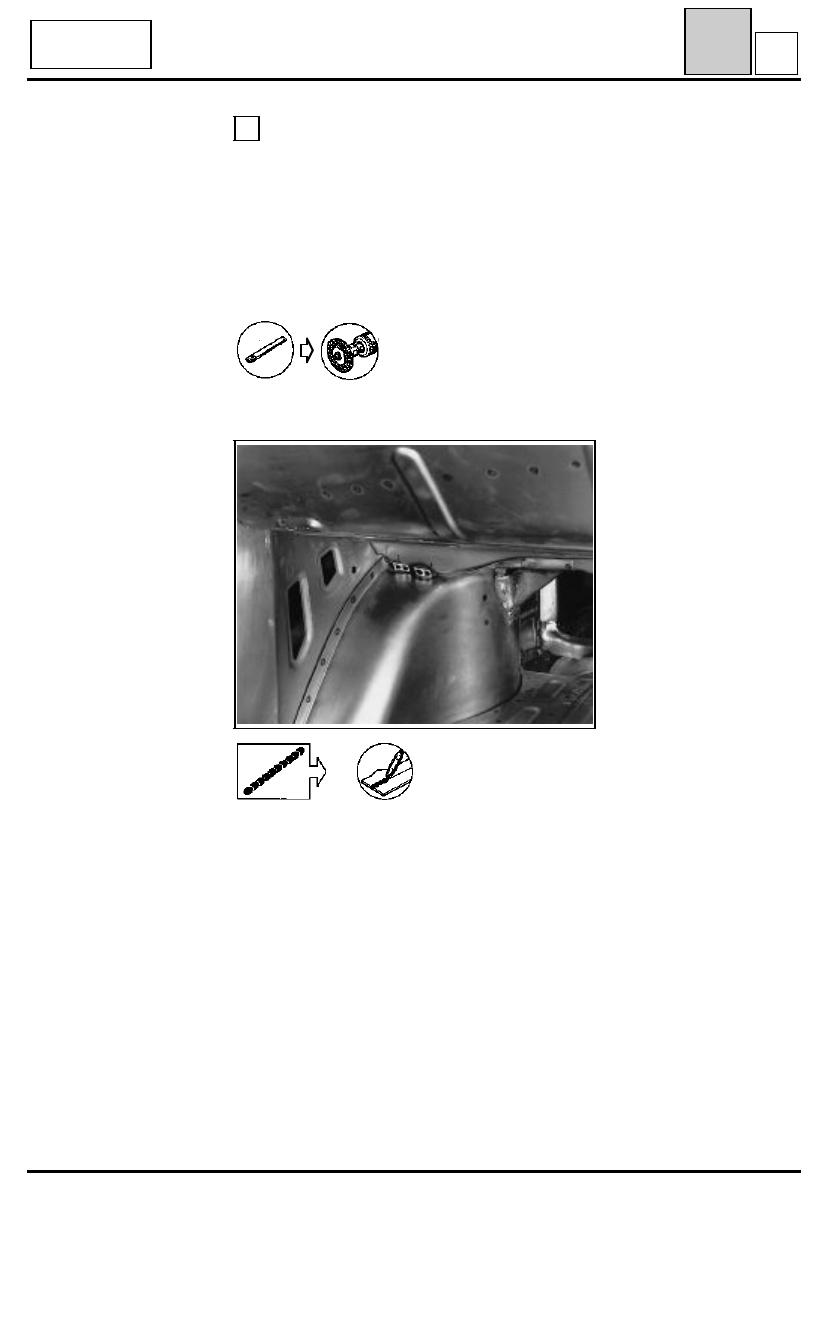

UNION CON LOS PASOS DE RUEDA

1

Espesor de las chapas (mm)

Tabique

0,7

Paso de rueda

1,2

Desgrapado

4 cordones MAG de 30 mm.

Soldadura

Photo page 44-19

44-52

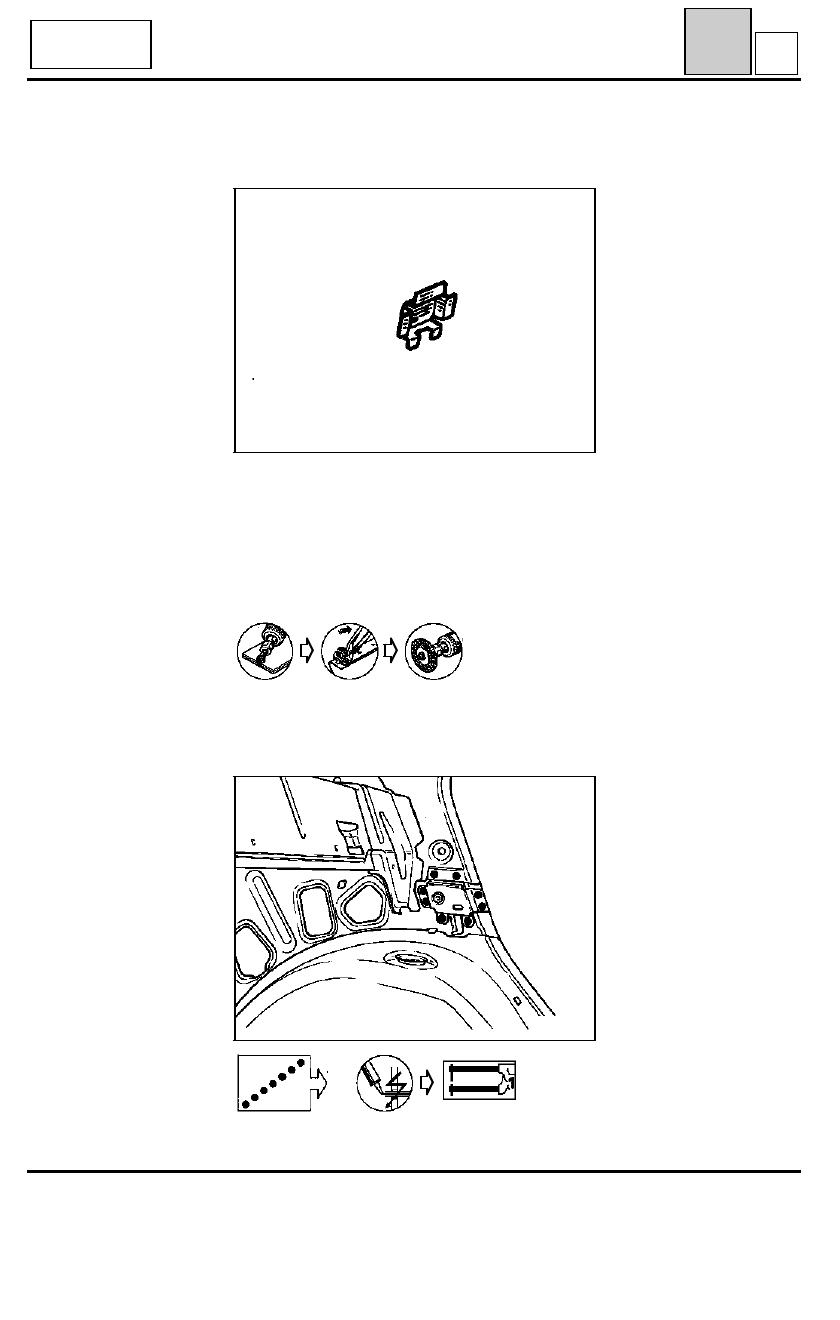

UNION CON CHAPA SOPORTE DE LUCES

Espesor de las chapas en (mm)

Travesaño

1,5

Tabique del cofre
Vierteaguas

1,0

Forro trasero del panel de aleta

0,88

Desgrapado

60 puntos de soldadura eléctrica.

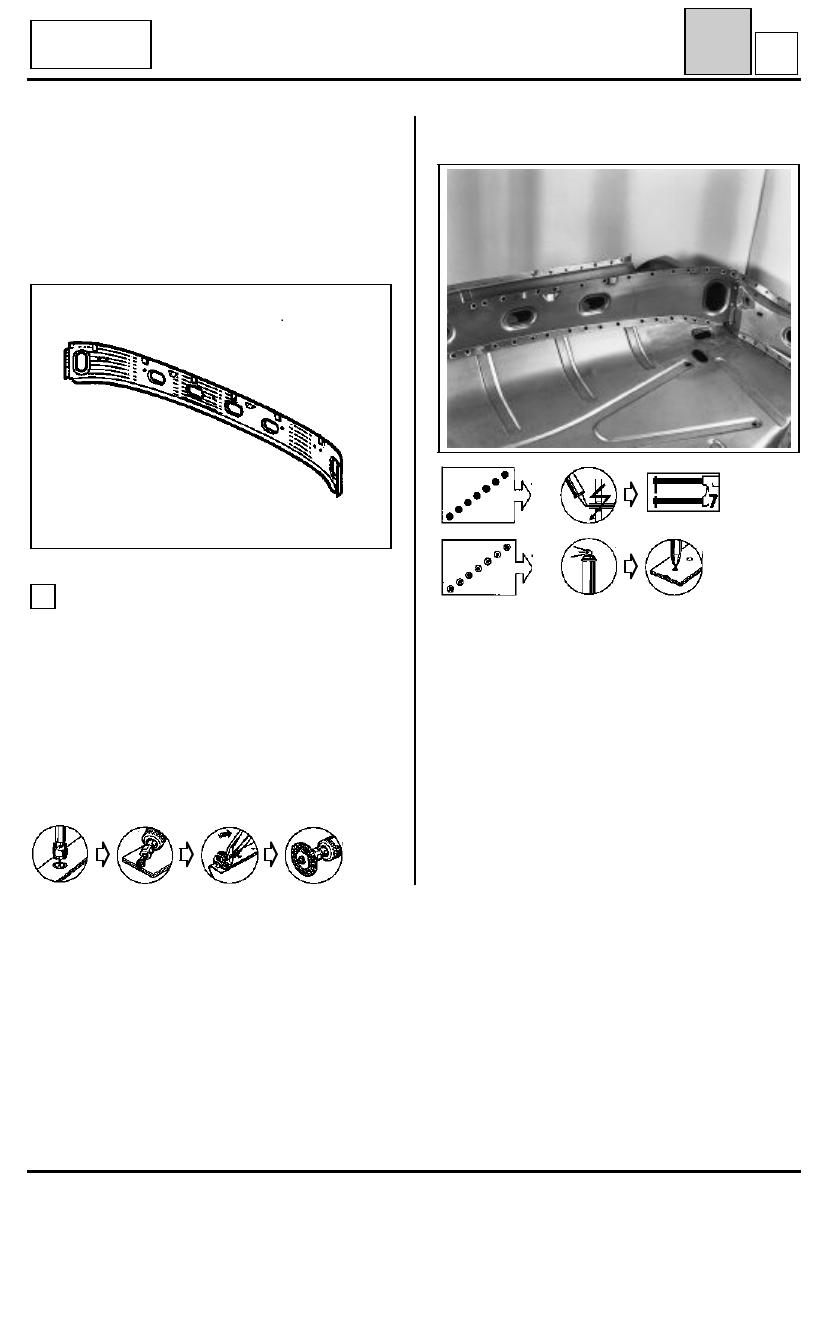

ESTRUCTURA SUPERIOR TRASERA

Travesaño trasero del cofre de la capota

44

P

Esta operación es complementaria a la sustitución
del vierteaguas del capot trasero (operación ante-
rior).

COMPOSICION DE LA PIEZA A.P.R.

- Pieza desnuda

D53

Cabriolet

PRS4431

1

Soldadura

Photo page 44-20

Ø D = 6 mm

44-53

ESTRUCTURA SUPERIOR TRASERA

Refuerzo de fijación de respaldo

44

Q

PRS4426

L53

Chamade

- 2 puntos en tres espesores

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola.

Espesor de las chapas (mm)

Refuerzo

1,5

Forro de custodia

0,67

Paso de rueda

0,67

Desgrapado

8 puntos de soldadura eléctrica

Soldadura

93091S

44-54
