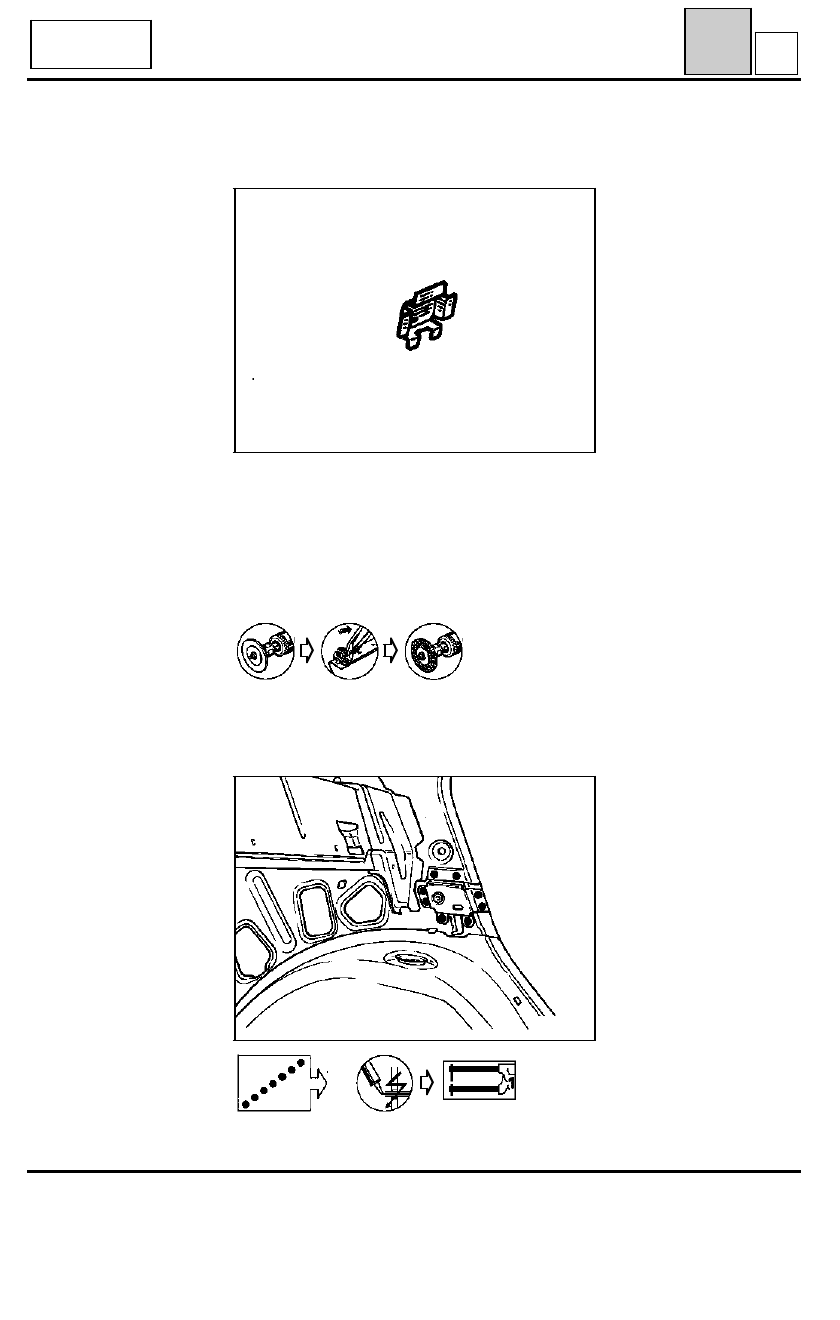

ESTRUCTURA SUPERIOR TRASERA

Refuerzo de fijación de respaldo

44

L

PRS4426

L53

Chamade

- 2 puntos en tres espesores

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola.

Espesor de las chapas (mm)

refuerzo

1,5

Forro de custodia

0,67

Paso de rueda

0,67

Desgrapado

8 puntos de soldadura eléctrica

Soldadura

93091S

44-47

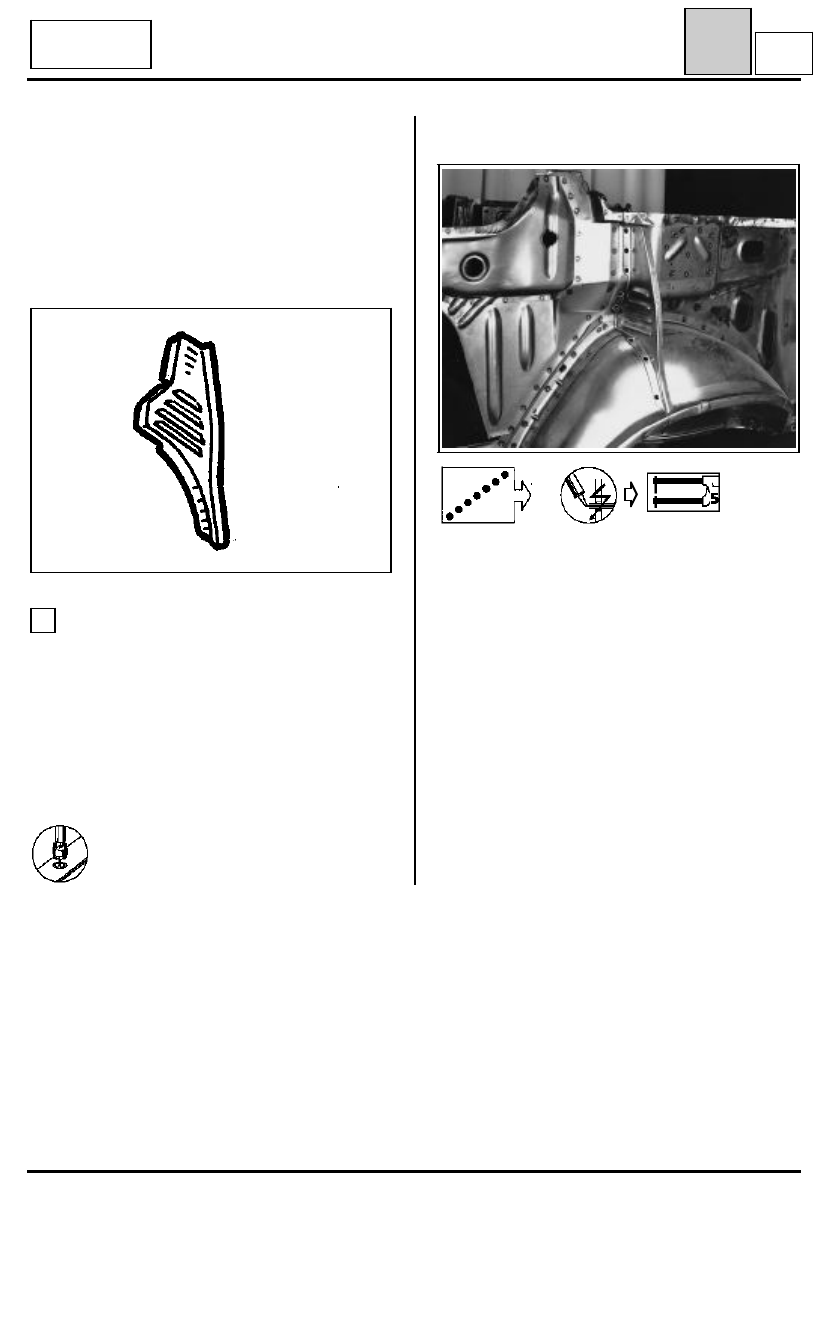

ESTRUCTURA SUPERIOR TRASERA

Refuerzo de paso de rueda exterior

44

M

D53

Cabriolet

Esta operación no se puede efectuar más que tras
la extracción del panel de aleta.

Recuerde : ver

44

-

A

COMPOSICION DE LA PIEZA A.P.R.

- Pieza desnuda.

Soldadura

PRS4428

Photo page 44-15

UNION CON CHAPA SOPORTE DE LUCES

1

Espesor de las chapas (mm)

Refuerzo

0,88

Paso de rueda

0,88

Forro de panel

0,88

Desgrapado

8 puntos de soldadura eléctrica.

44-48

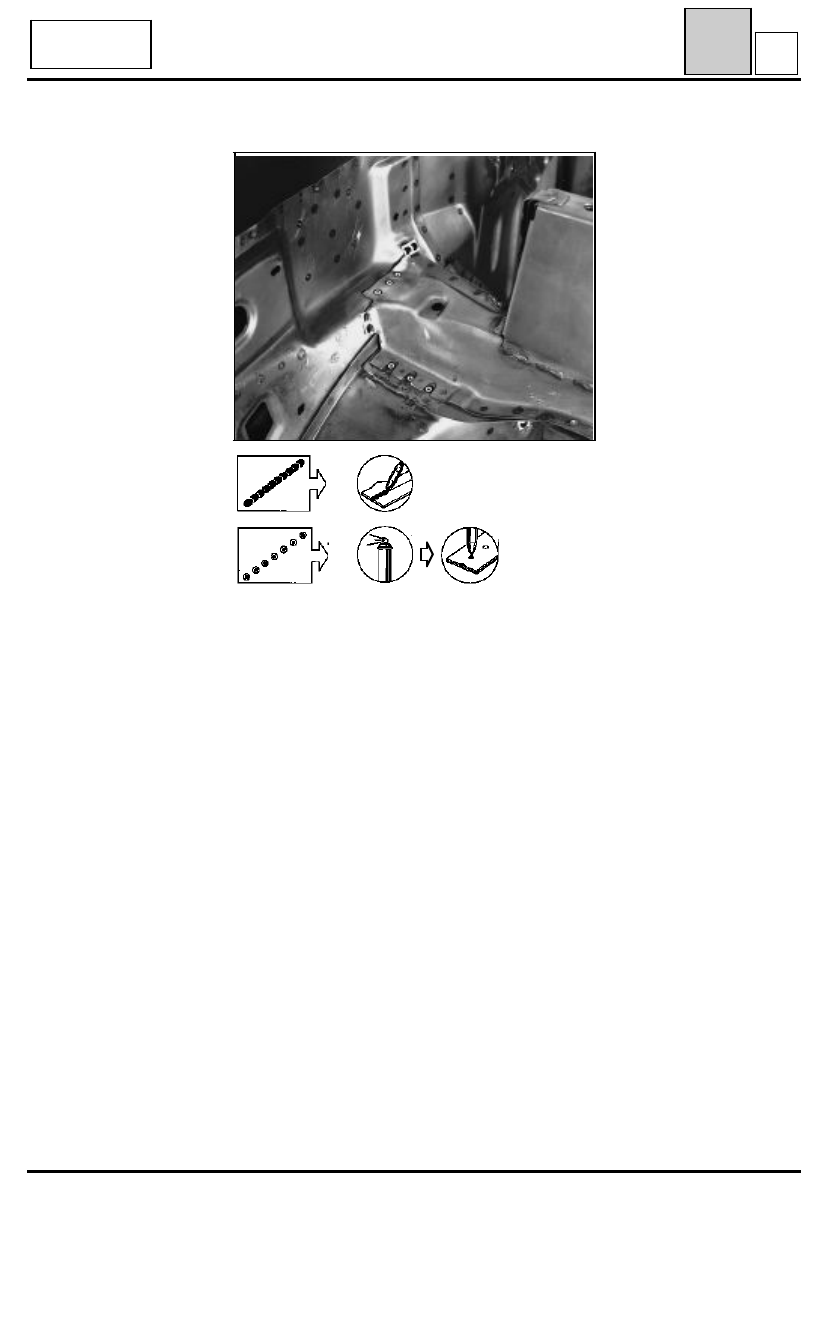

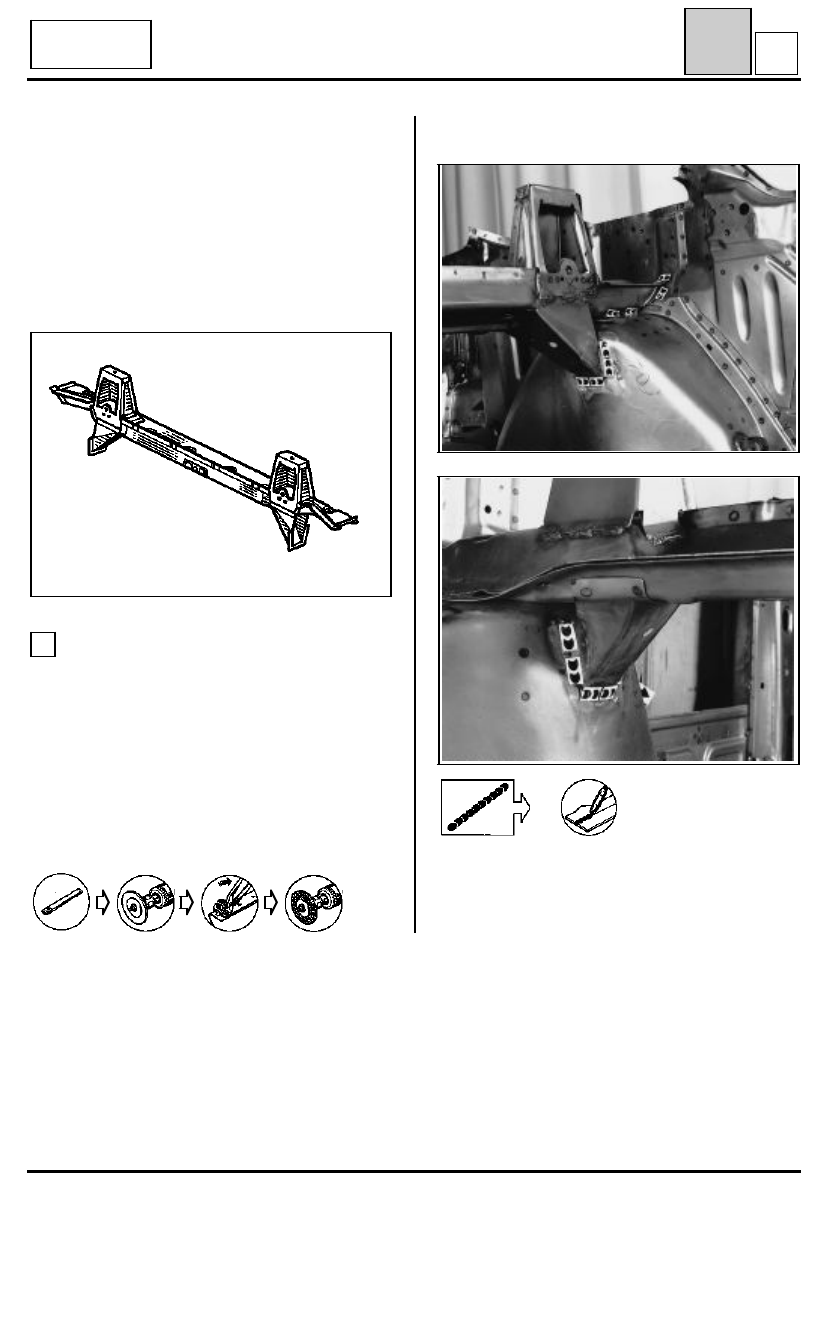

ESTRUCTURA SUPERIOR TRASERA

Travesaño superior entre pasos de rueda

44

N

D53

Cabriolet

Esta operación sólo puede ser efectuada con el
tabique de fondo del cofre de capota.

COMPOSICION DE LA PIEZA A.P.R.

- Travesaño.
- Escuadras de refuerzo.
- Refuerzos de tabique de maletero.
- Soportes de bloqueo del respaldo.
- Soportes cinturones de seguridad.

PRS4429

Soldadura

Photo page 44-16

Photo page 44-16

UNION CON PASOS DE RUEDA

1

Espesor de las chapas (mm)

Travesaño

1,5

Paso de rueda interior

1,2

Forro de panel de aleta

0,88

Desgrapado

12 puntos de soldadura eléctrica.
22 cordones MAG de 30 mm.

44-49

ESTRUCTURA SUPERIOR TRASERA

Travesaño superior entre pasos de rueda

44

N

Nota :

Los 12 puntos de soldadura eléctrica se sus-

tituirán por puntos de taponado.

Después de pintar y antes de guarnecer, efectuar
el tratamiento de protección de los cuerpos
huecos.

D53

Cabriolet

Soldadura (continuación)

Ø D = 8 mm

Photo page 44-17

44-50
