Renault 19. Manual - parte 180

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda (torreta de amortiguador)

42

G

92564S

B - PASO DE RUEDA SOBRE TABIQUE

Espesor de las chapas en (mm)

Paso de rueda :

0,7

Tabique de calefacción :

0,7

Desgrapado

7 puntos de soldadura eléctrica

Soldadura

UNION CON SALPICADERO

4

Espesor de las chapas en (mm)

Paso de rueda :

0,7

Salpicadero :

0,7

Desgrapado

7 puntos de soldadura eléctrica

Soldadura

92564-1S

42-11

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda (torreta de amortiguador)

42

G

92566-1S

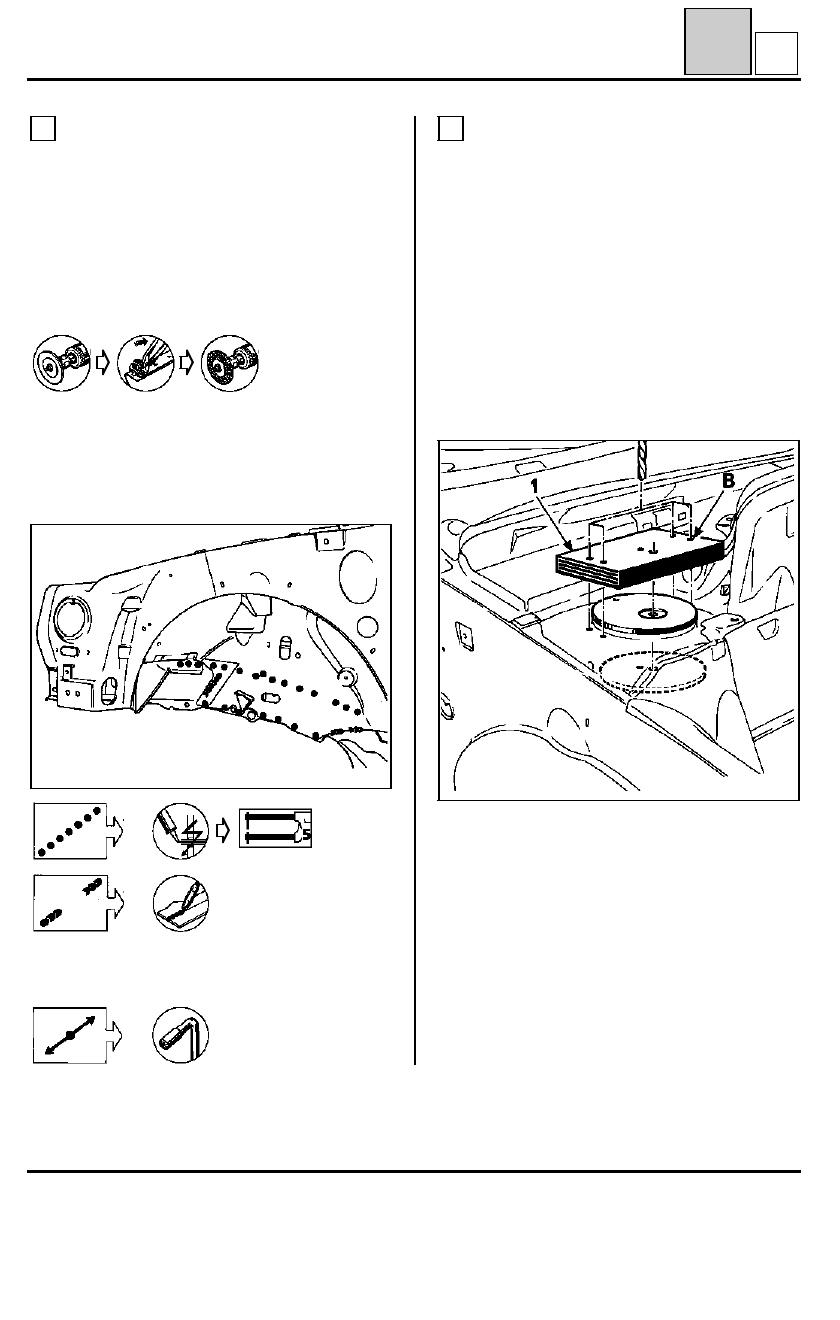

UNION CON LARGUERO

5

Espesor de las chapas en (mm)

Paso de rueda :

0,7

Parte delantera de larguero :

1,25

Cierre de larguero :

0,8

Parte trasera de larguero :

2

Desgrapado

21 puntos de soldadura eléctrica
2 cordones MAG de 15 mm
2 cordones MAG de 30 mm

Soldadura

Tras la pintura y antes del guarnecido, efectuar
una protección de los cuerpos huecos.

TALADRADO DE LA FIJACION SUPERIOR
DEL AMORTIGUADOR

6

Con el vehículo en el banco de reparación, tras ha-
ber soldado el paso de rueda, efectuar el taladra-
do de la fijación superior del amortiguador delan-
tero.

Para ello :
- colocar la pieza (1) del esquema siguiente,
- contra-taladrar los cuatro orificios (B) a Ø 8

mm

.

Atención, la pieza (1) es la misma para el lado
derecho e izquierdo, habrá que hacerla pivotar
media vuelta para pasarla de un lado al otro.

92632R1

42-12

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda (torreta de amortiguador)

42

G

92662R

7

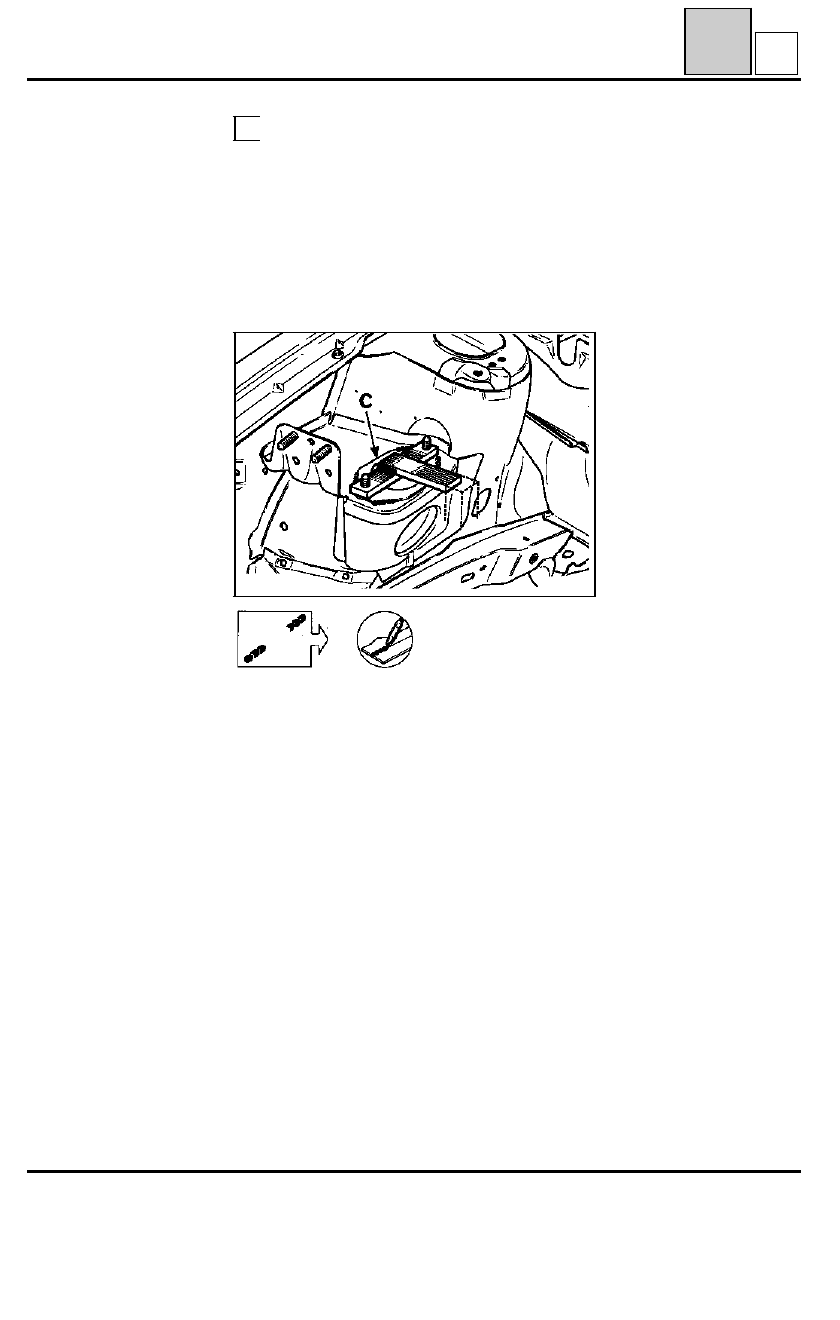

PARTICULARIDAD DE LOS VEHICULOS DIESEL

En estos vehículos, el paso de rueda derecho po-
see un soporte suplementario para la fijación pen-
dular del motor.

La copela (C) debe ser soldada en reparación me-
diante un calibre suministrado con los elementos
de la bancada.

42-13

ESTRUCTURA SUPERIOR DELANTERA

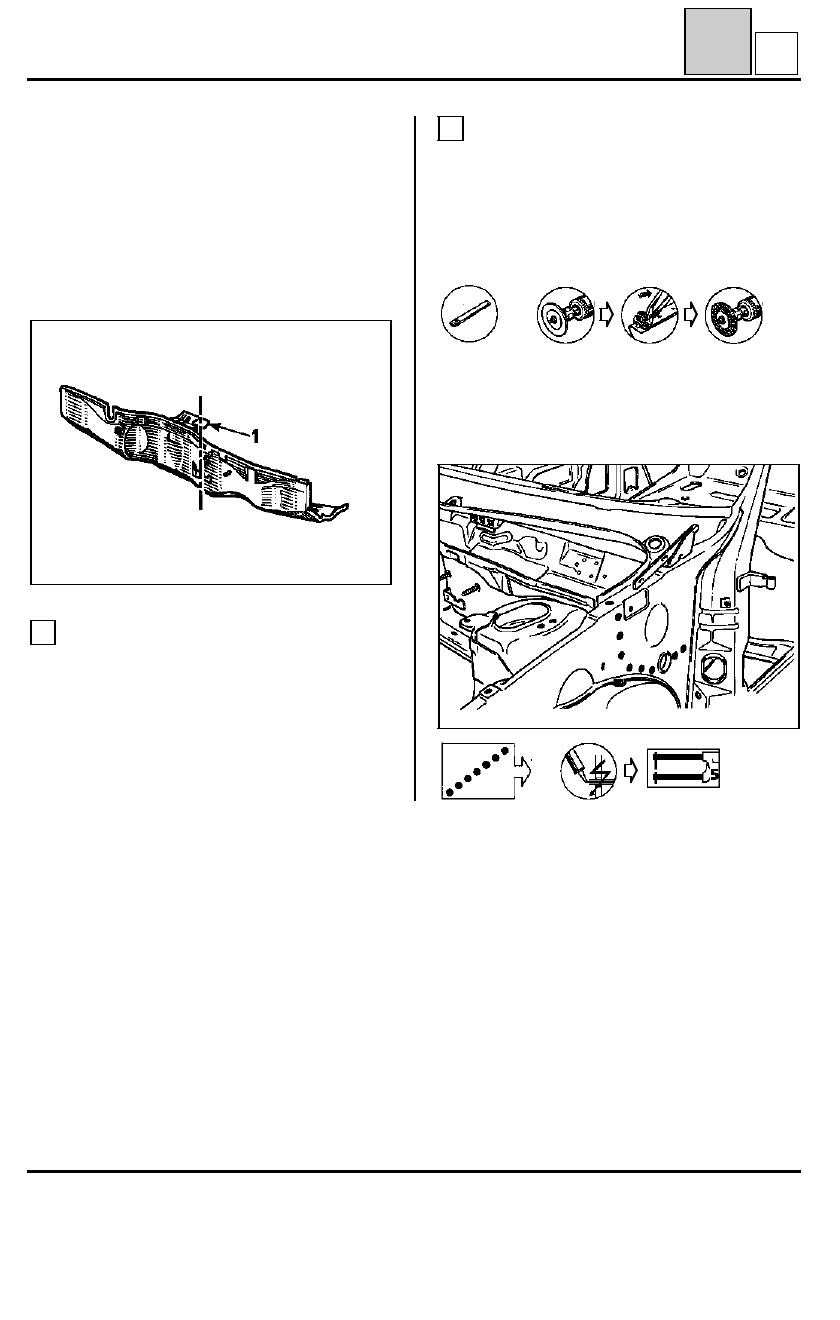

Tabique de calefacción parcial

42

H

PRS4205

COMPOSICION DE LA PIEZA A.P.R.

Consta de :
- tabique de calefacción,
- elemento de unión con el travesaño inferior de

vano (1),

- soporte de batería,
- soporte de motor limpiaparabrisas,
- espárragos y tuercas soldadas.

UNION CON PASO DE RUEDA

1

Consultar el apartado anterior.

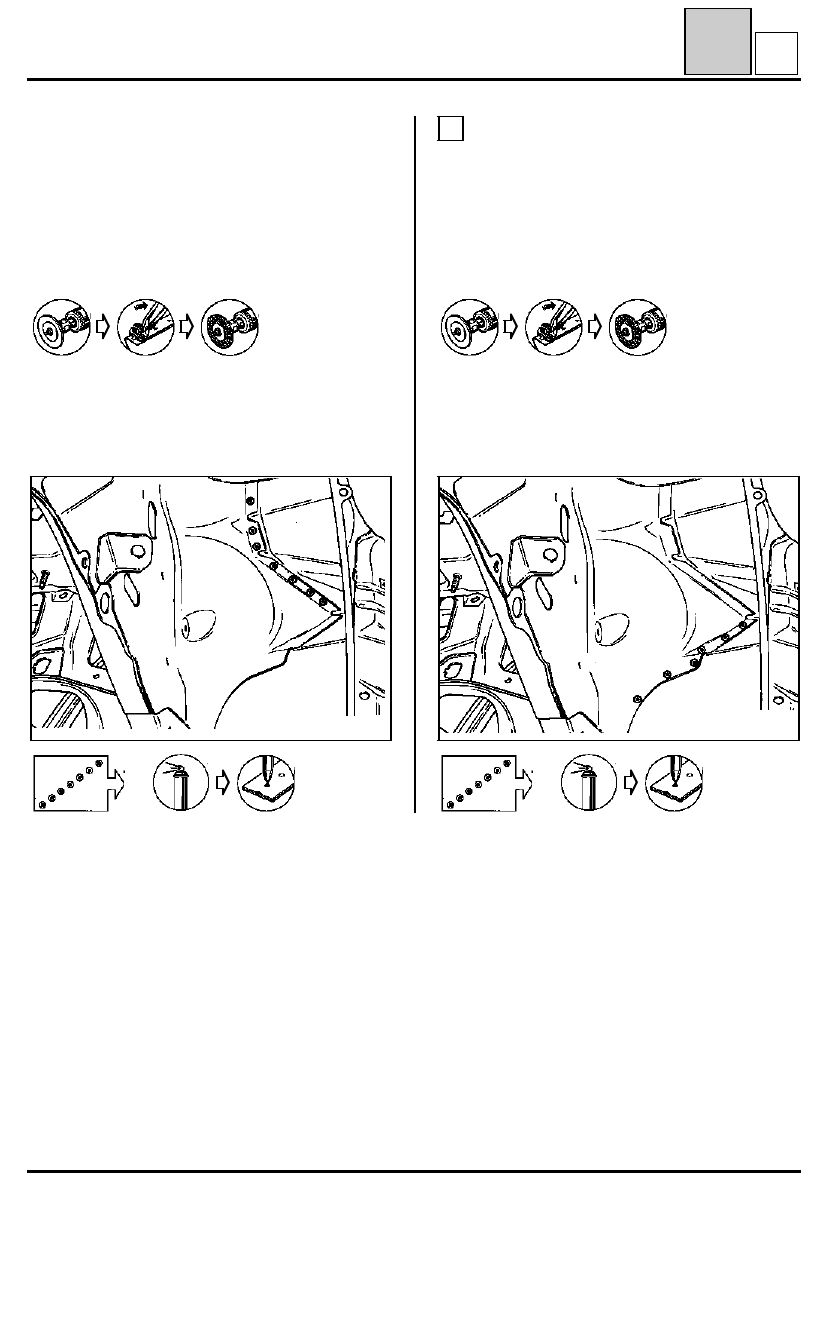

UNION CON COSTADO DE ALERO

2

Espesor de las chapas en (mm)

Tabique :

0,7

Costado de alero :

1

Desgrapado

+

8 puntos de soldadura eléctrica

Soldadura

92573-1S
