Renault 19. Manual - parte 179

ESTRUCTURA SUPERIOR DELANTERA

Soporte de cerradura de capot

42

D

UNION CON TRAVESAÑO SUPERIOR DE CALANDRA

1

Consultar el apartado anterior.

UNION CON TRAVESAÑO INFERIOR

2

Consultar el capítulo 41-A.

42-7

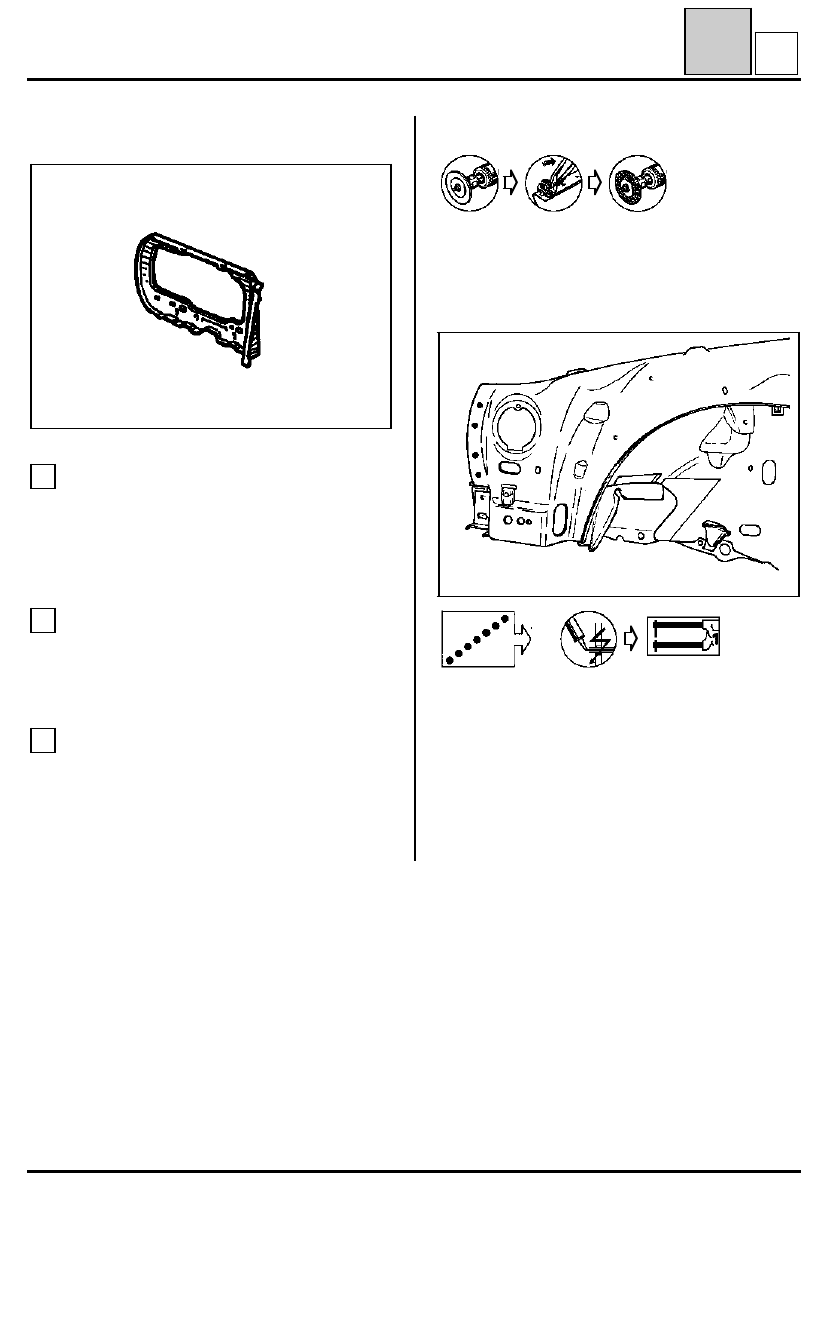

ESTRUCTURA SUPERIOR DELANTERA

Chapa porta-faro

42

E

PRS4202

COMPOSICION DE LA PIEZA A.P.R.

UNION CON TRAVESAÑO SUPERIOR DE
CALANDRA

1

Consultar el apartado anterior.

UNION CON TRAVESAÑO INFERIOR

2

Consultar el sub-capítulo 41-A.

UNION CON COSTADO DE ALERO

3

Espesor de las chapas en (mm)

Chapa porta-faro :

0,8

Costado de alero :

1

Desgrapado

4 puntos de soldadura eléctrica

Soldadura

92565-1S

42-8

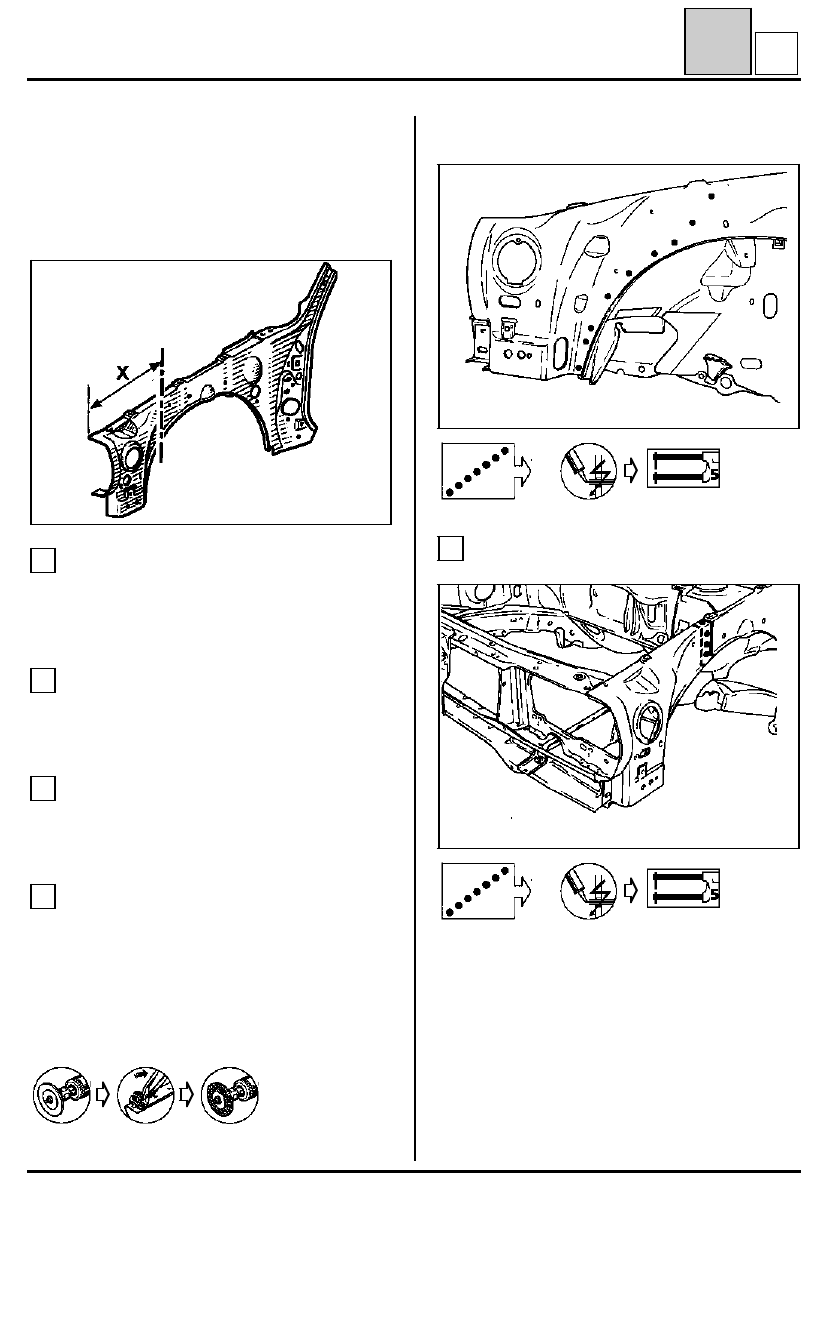

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero parcial (parte delantera)

42

F

PRS4203

COMPOSICION DE LA PIEZA A.P.R.

Pˆieza sola, ver esquema.

Corte de la pieza nueva a :

X = 435 mm

Corte de la pieza en el vehículo a :

X = 415 mm

UNION CON TRAVESAÑO SUPERIOR DE
CALANDRA

1

Consultar el apartado correspondiente.

UNION CON TRAVESAÑO INFERIOR

2

Consultar el sub-capítulo 41-A.

UNION CON CHAPA PORTA-FARO

3

Consultar el apartado correspondiente.

UNION CON PASO DE RUEDA

4

Espesor de las chapas en (mm)

Costado de alero :

1

Paso de rueda :

0,7

Desgrapado

9 puntos de soldadura eléctrica

Soldadura

92565S

CORTE PARCIAL A

5

92563-1S

42-9

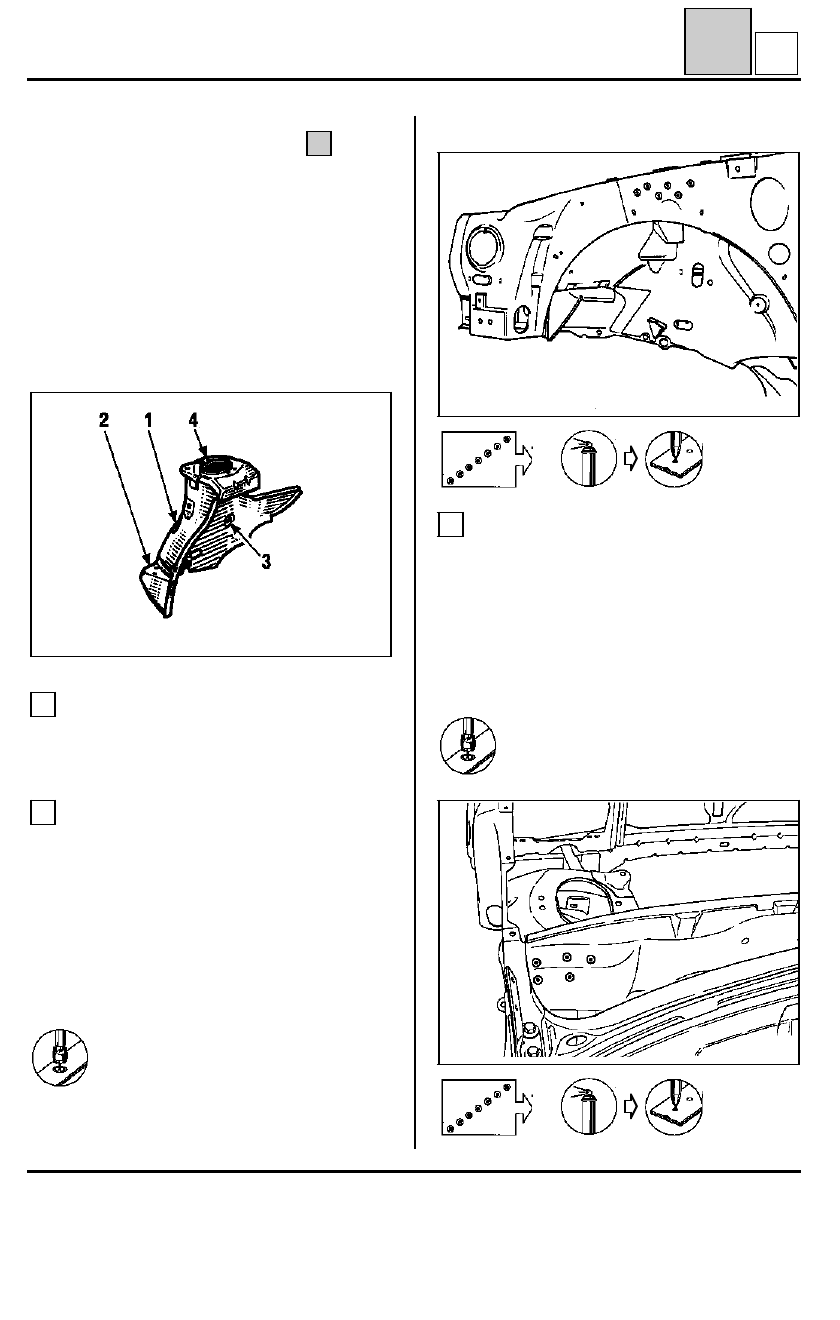

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda (torreta de amortiguador)

42

G

PRS4204

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblada que contiene :

(1) Paso de rueda
(2) Añadido de paso de rueda
(3) Soporte flexible de freno
(4) Copela amortiguador

UNION CON COSTADO DE ALERO
PARTE DELANTERA

1

Consultar el apartado anterior.

UNION CON COSTADO DE ALERO
PARTE TRASERA

2

(Copela de amortiguador en costado de alero)

Espesor de las chapas en (mm)

Copela amortiguador :

2

Costado de alero :

1

Desgrapado

6 puntos de soldadura eléctrica

Soldadura

92566S

UNION CON TABIQUE DE CALEFACCION

3

A - COPELA DE AMORTIGUADOR SOBRE TABIQUE

Espesor de las chapas en (mm)

Copela :

2

Tabique :

0,7

Desgrapado

5 puntos de soldadura eléctrica

92641S

Hay que efectuar esta operación en banco de
reparación. Consultar el sub-capítulo               para
la colocación de los elementos.

40

42-10
