ESTRUCTURA SUPERIOR DELANTERA

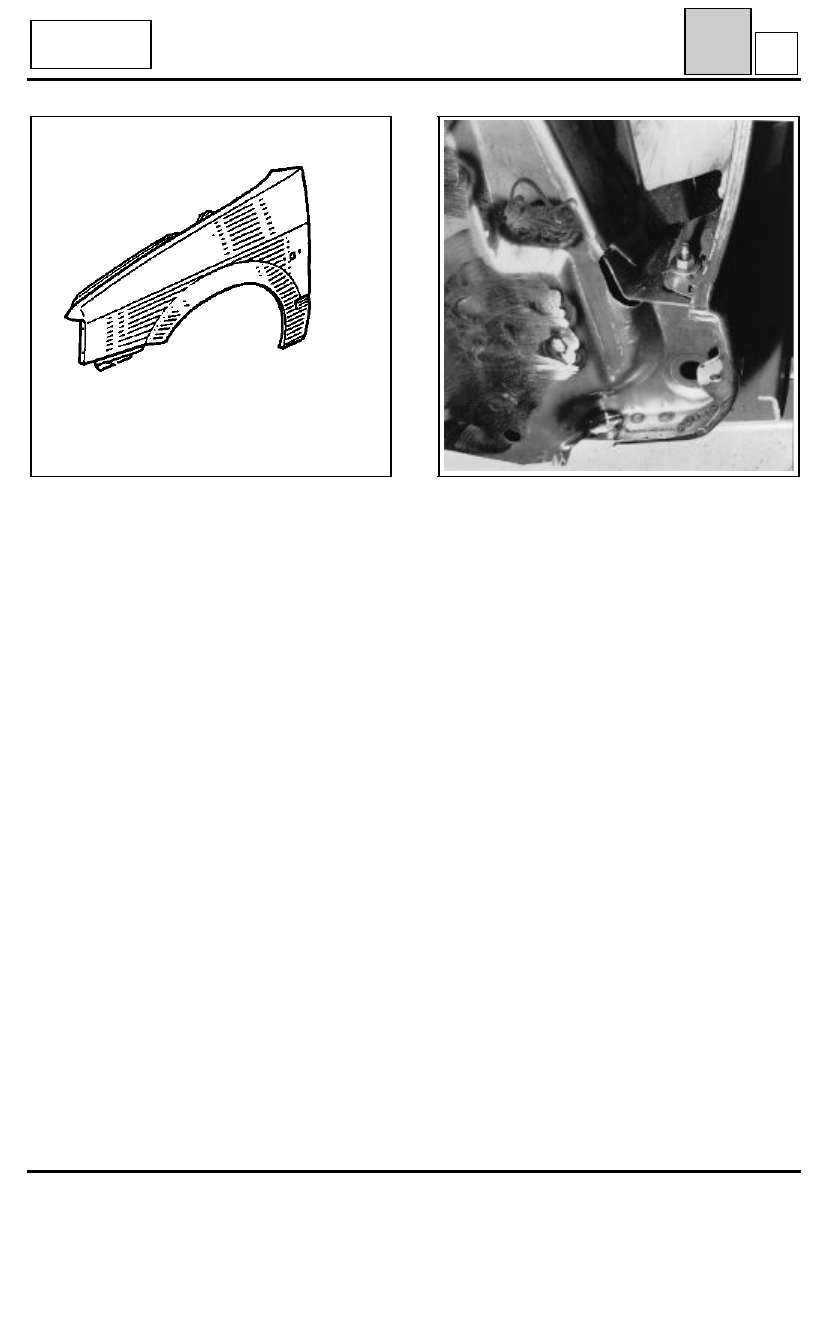

Aleta delantera

42

A

D53

Cabriolet

PRS4207

Photo page 42-1

La aleta delantera es idéntica a la del vehículo de
base X53, pero ha sido modificada en su parte
inferior trasera.

La fijación en este lugar se efectúa mediante el
tornillo (1) (ver esquema).

42-3

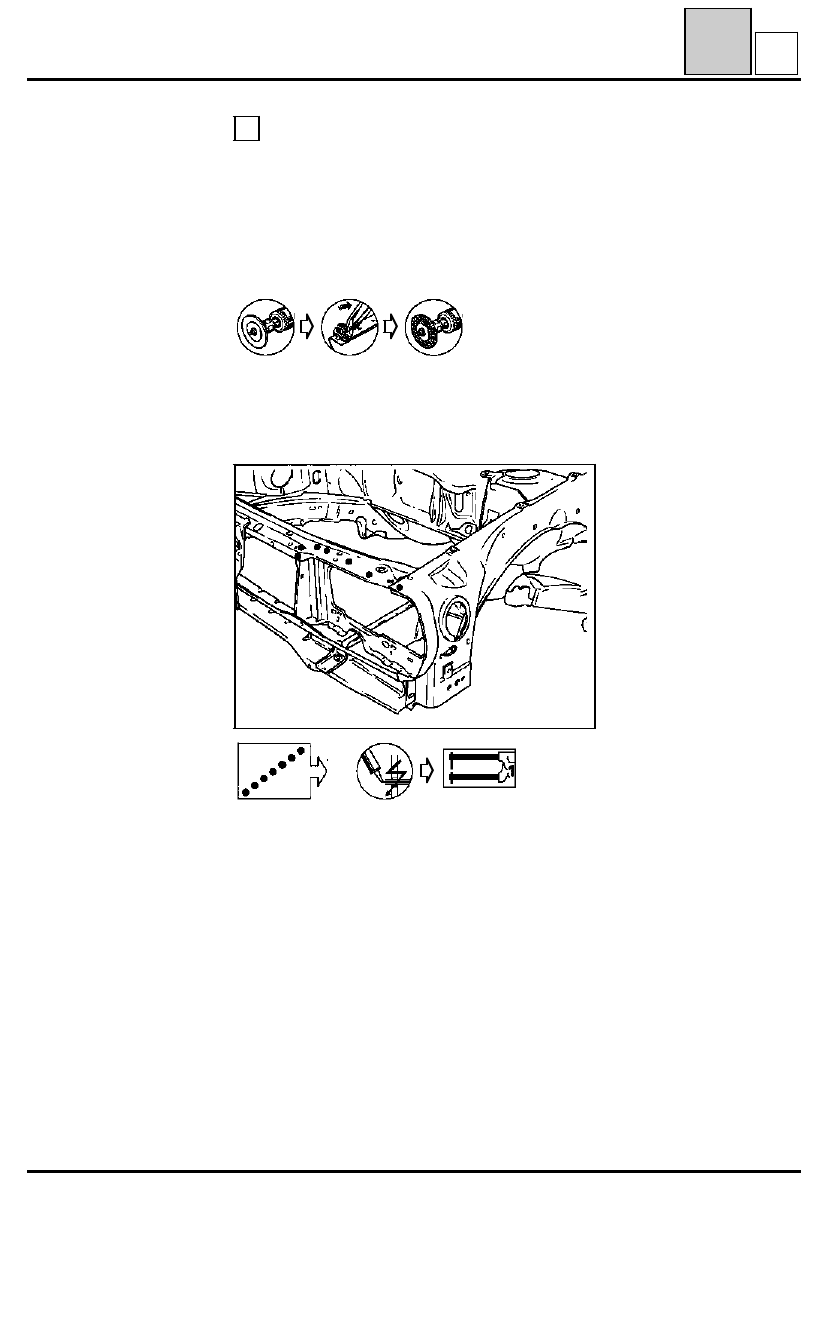

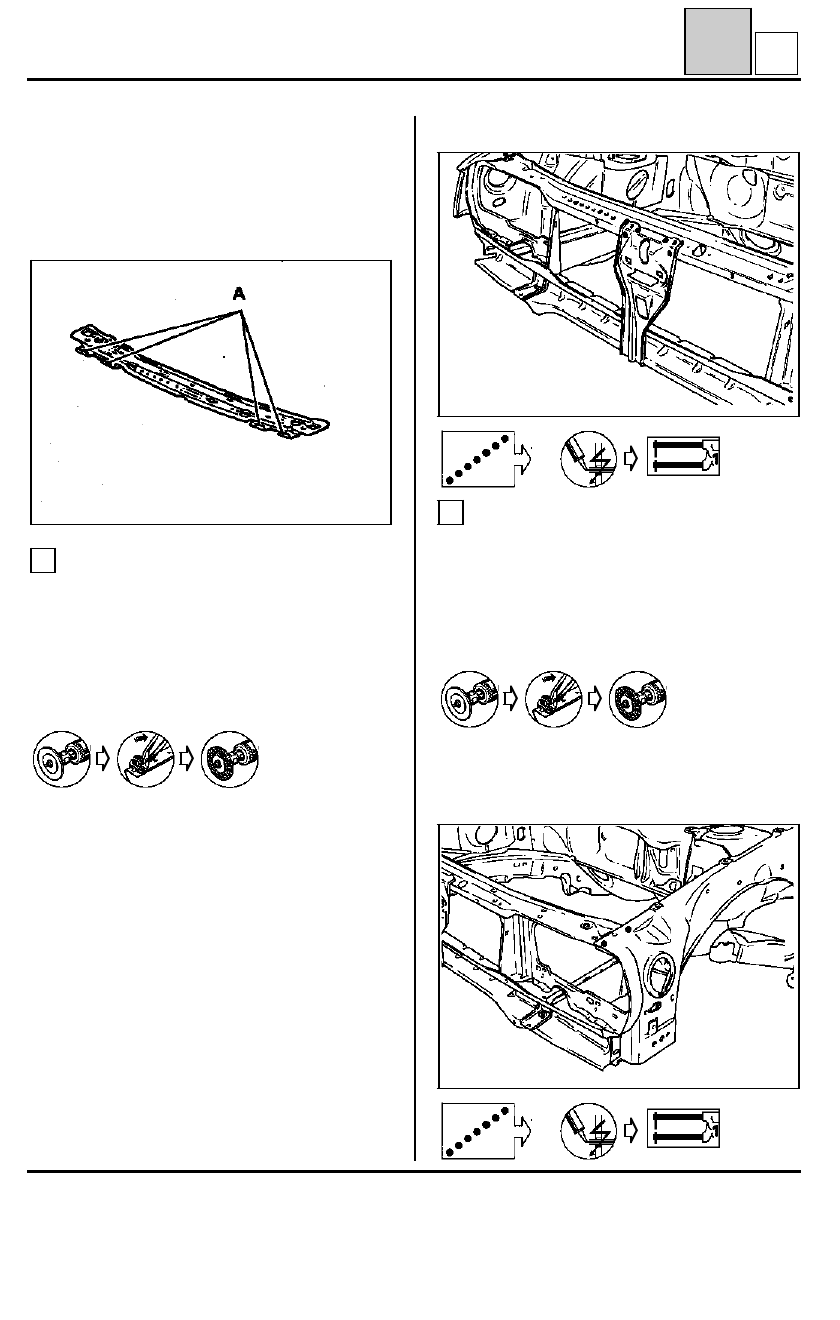

ESTRUCTURA SUPERIOR DELANTERA

Travesaño superior de calandra completo

42

B

PRS4209

COMPOSICION DE LA PIEZA A.P.R.

Ver esquema siguiente.

NOTA :

para los vehículos fase I, cortar las patillas

de fijación del faro en (A).

UNION CON SOPORTE DE CERRADURA

1

Espesor de las chapas en (mm)

Travesaño :

1,2

Soporte de cerradura :

1,5

Desgrapado

4 puntos de soldadura eléctrica

Soldadura

92561S

UNION CON COSTADO DE ALERO

2

Espesor de las chapas en (mm)

Travesaño :

1,2

Costado de alero :

1

Desgrapado

3 puntos de soldadura eléctrica

Soldadura

92563S

42-4

ESTRUCTURA SUPERIOR DELANTERA

Travesaño superior de calandra completo

42

B

92563-2S

UNION CON CHAPA PORTA-FARO

3

Espesor de las chapas en (mm)

Travesaño :

1,2

Chapa porta-faro :

0,8

Desgrapado

7 puntos de soldadura eléctrica

Soldadura

42-5

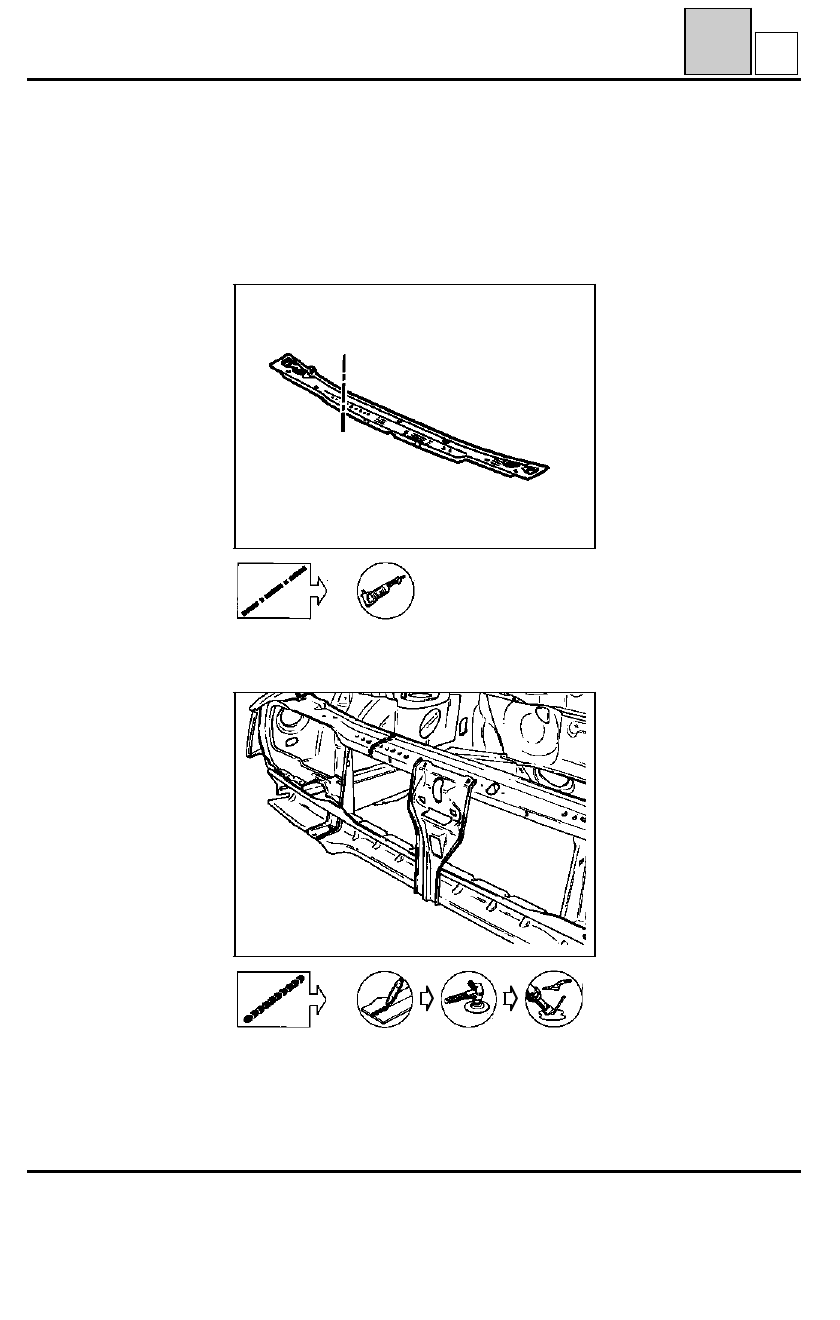

ESTRUCTURA SUPERIOR DELANTERA

Travesaño superior de calandra parcial

42

C

PRS4201

Esta operación es una variante de la anterior. Sólo
se tratan sus particularidades, seguidamente.

COMPOSICION DE LA PIEZA A.P.R.

Idéntica a la anterior.

Soldadura

92561-2S

42-6
