     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bendix

38

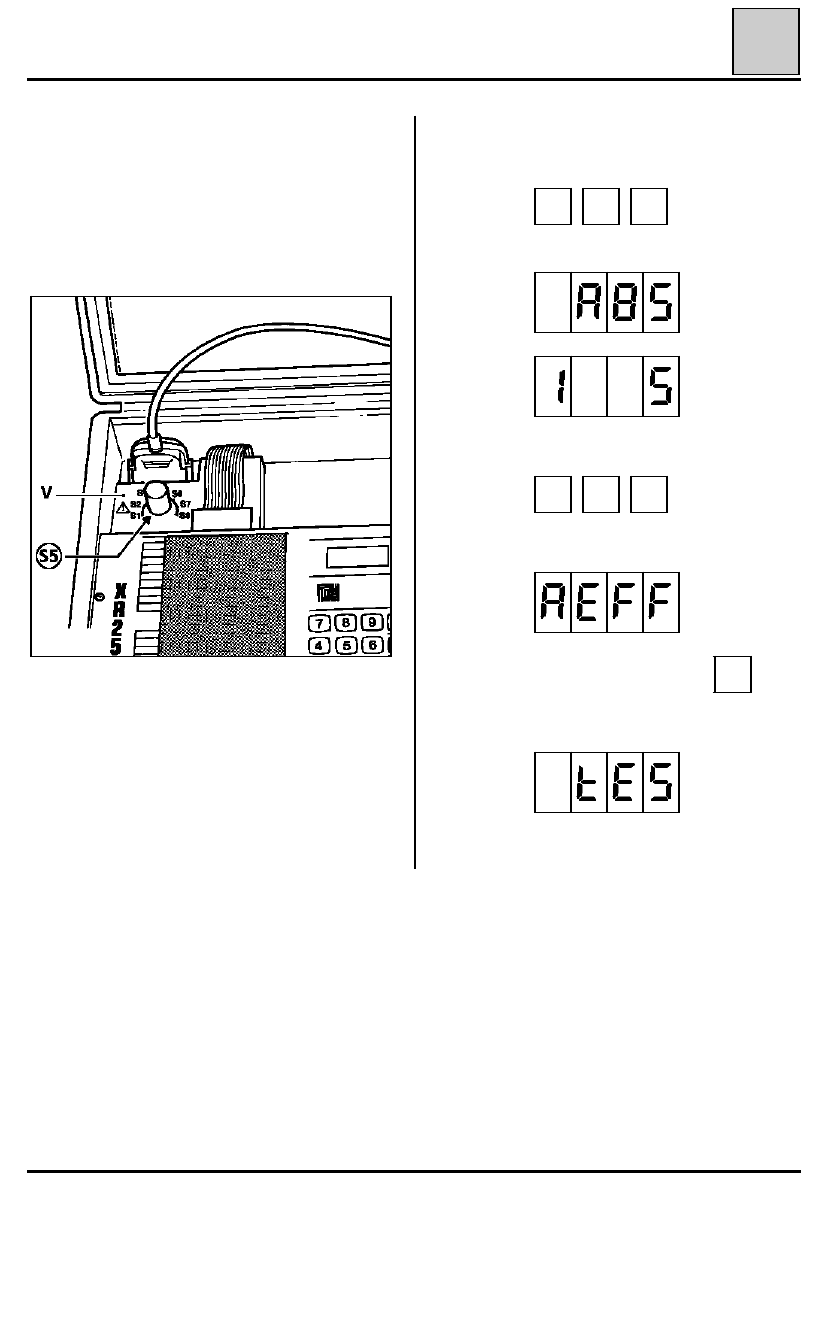

BORRADO DE LA MEMORIA NO VOLATIL

Conectar la maleta XR 25 a la toma de diagnóstico
del vehículo y poner el selector en "S5".

Poner el contacto sin arrancar el motor.

Teclear el código:

D

0

5

En la pantalla central aparece :

Después :

X X

Teclear :

G

0

*

En la pantalla central aparece :

Validar la demanda de borrado con

*

Un momento después, aparece en la pantalla cen-
tral :

Se ha efectuado el borrado de la memoria.

92655R

38-46

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bendix

38

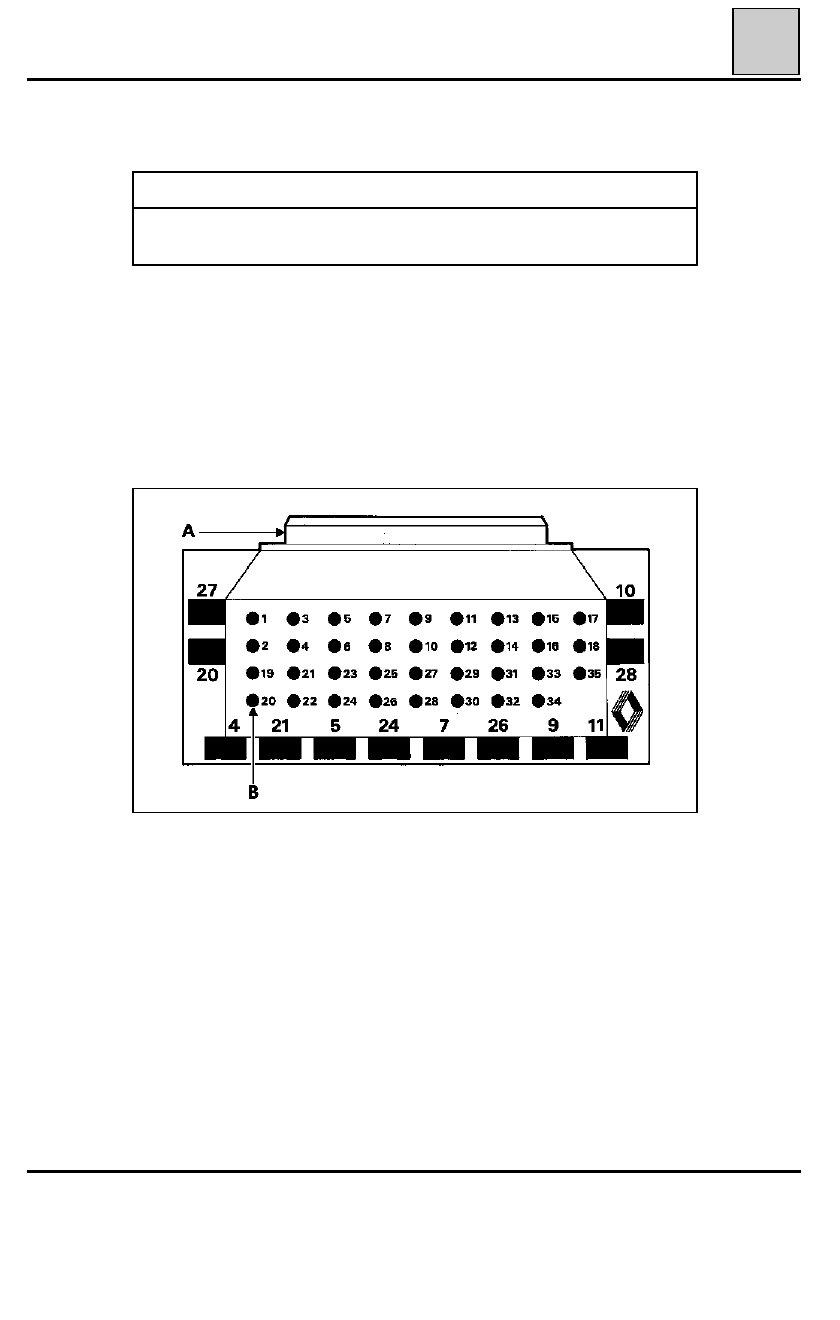

A

Cableado del vehículo

B

Contactos que permiten el acceso de los palpadores a los puntos de control.

Se compone de una base de 35 contactos, idéntica a la del calculador ABS y soli-
daria de un circuito impreso provisto de contactos eléctricos numerados del 1 al
35

.

Cada número corresponde a una unión eléctrica del cableado del vehículo y que
se indica en el plano funcional.

Permite, por un acceso rápido y sin error de identificación, el control de todas
las uniones eléctricas que llegan al conector principal del ABS.

DIAGNOSTICO

UTILLAJE ESPECIAL INDISPENSABLE

M.S. 1048

Bornier que permite el control del cableado

con la XR25 ó multímetro

OBSERVACION :

•

No desconectar nunca el calculador cuando el circuito está bajo tensión.

•

Los controles de las masas de resistencias se efectuarán con la batería desco-
nectada.

89024R2

38-47

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bendix

38

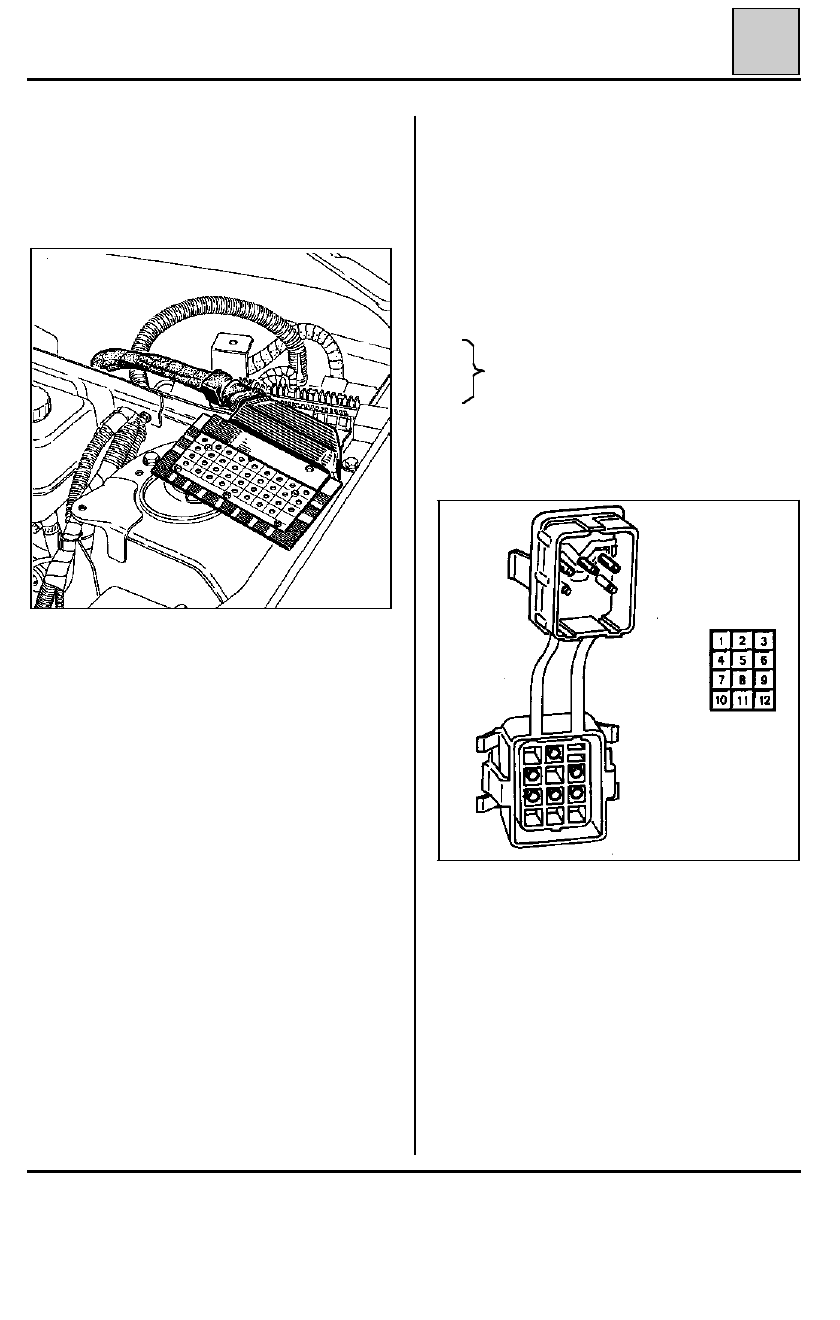

CONEXION EN EL VEHICULO

Con el contacto cortado,

 desconectar el calculador

ABS

 de su base y conectar el bornier en su lugar.

Principio del método de control

:

Poner en contacto la punta de la tecla

XR 25

 ó del

multímetro con los números indicados sobre el
bornier.

Aparatos de control que se pueden utilizar :

•

XR 25 :
- medida de continuidad con empleo del

buzzer,

- medida de la tensión con empleo del voltí-

metro.

•

Multímetro :
- medida de resistencia,
- medida de tensiones.

Afectación de los bornes de la toma de diagnós-
tico

1

Información diagnóstico TA "A4"

2

Masa

3

Posicionador

4

Información diagnóstico del regulador de
velocidad

5

Información diagnóstico ABS

6

+ 12 Voltios después de contacto

7

Información diagnóstico TA "M"

8

Hacia testigo de fallo electrónico

9

Información diagnóstico inyección

10
11

No afectado

12

La toma de diagnóstico permite conectar el conec-
tor de la maleta XR 25 de control para sistemas de
microprocesadores.

Resistencia de las electroválvulas :

1

Ω



a 5

Ω

Resistencia de los captadores :

1 000

Ω



a 1 400

Ω

Señal captadores :
1 vuelta/segundo,
Tensión "alternativa" comprendida entre 50 y 2 000
mv

Mando del relé de seguridad (E) (428) sobre la
pletina (425) :
entre las vías 8 y 19 del bornier de 35 vías

50

Ω



a 60

Ω

92726S

88113S

38-48

     SISTEMA HIDRAULICO DE CONTROL ELECTRONICO

Antibloqueo de las ruedas bendix

38

DI3835

N

°

 TERMINALES

DESIGNACION

2

1

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

No conectado

Entrada + 12 Voltios después de contacto

Masa eléctrica

Modulador restricción delantera derecha

Modulador admisión/expansión av derecha

No conectado

No conectado

Contacto relé seguridad ABS

Manocontacto 90 bares

No conectado

No conectado

Toma de diganóstico

No conectado

No conectado

Captador trasero izquierdo

Captador delantero derecho

Captador trasero derecho

Captador delantero izquierdo

Contacto relé seguridad ABS

Masa eléctrica

Modulador restricción delantera izquierda

Modulador admisión/expansión AV izda

Modulador admisión/expansión AR izda

Modulador admisión/expansión AR izda

No conectado

Retorno testigo ABS

Masa eléctrica

Masa eléctrica

No conectado

No conectado

No conectado

Captador trasero izquierdo

Captador delantero derecho

Captador trasero derecho

Captador delantero izquierdo

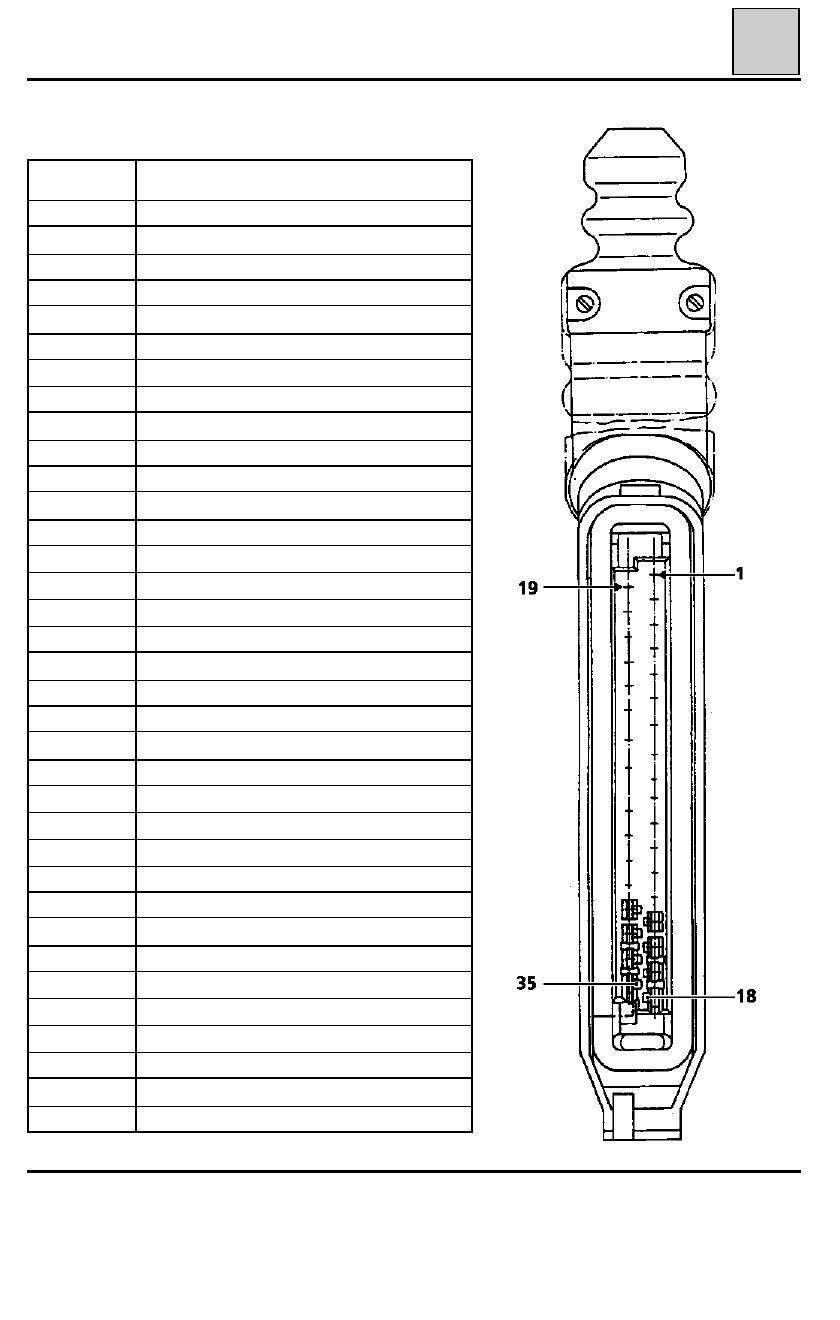

Afectactación de los terminales del conector del calculador
