VALORES Y REGLAJES

Tensión correa de accesorios

07

92320R2

B

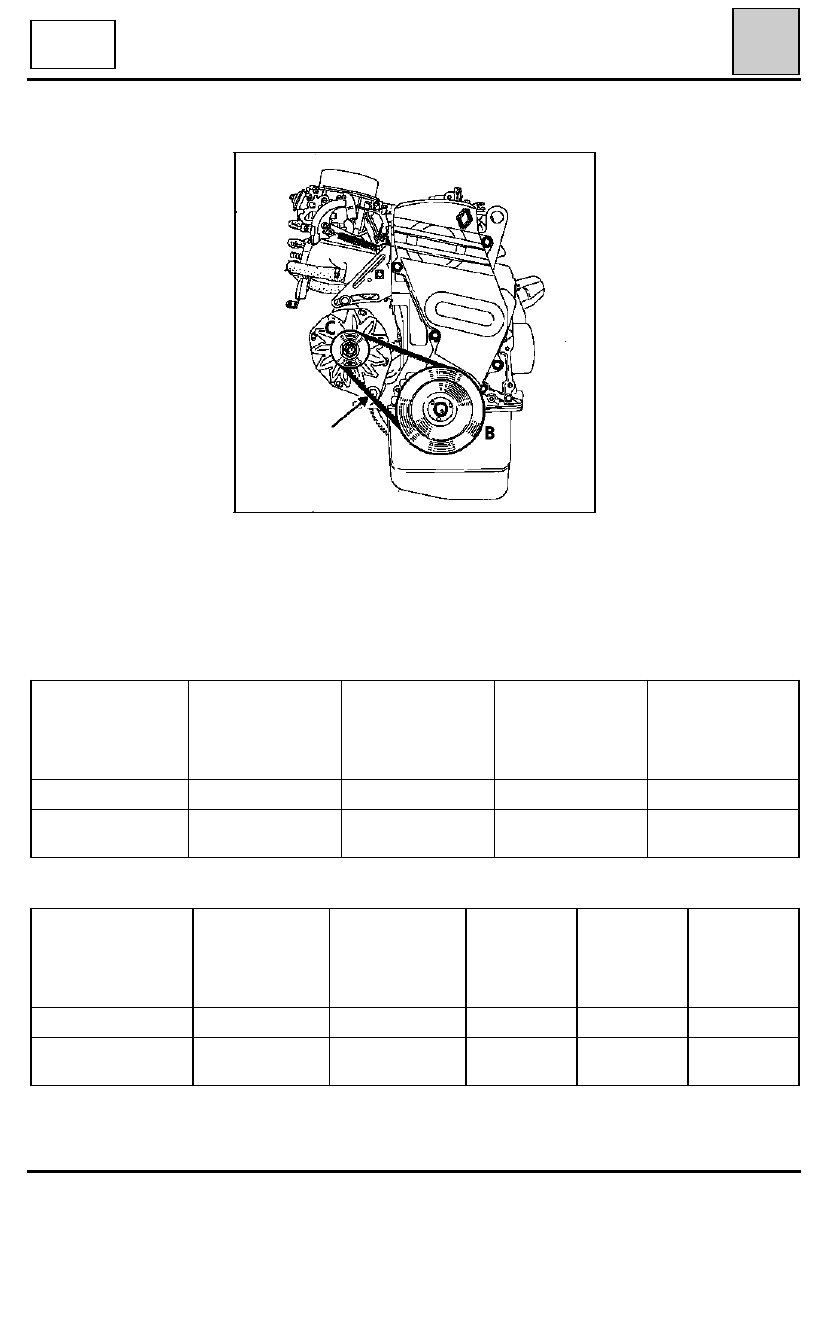

Polea del cigüeñal

C Polea del alternador

→

Punto de control de la tensión

ALTERNADOR

MOTOR

E

Tensión

(US=unidad SEEM)

Correa

Alternador

estriada

(tres dientes)

Correa

alternador

trapezoidal

Correa

A.A.

trapezoidal

Correa

A.A. y D.A.

(cuatro dientes)

Colocación

84

±

 6

83

±

 7

90

106

Mínima de

funcionamiento

52

70

72

59

Motor E6J

Tensión

(US=unidad SEEM)

Correa

Alternador

estriada

(tres dientes)

Correa

D.A.

estriada

(tres dientes)

Correa

Alternador

trapezoidal

Correa

A.A.

trapezoidal

Correa

A.A. y D.A.

(cuatro

dientes)

Colocación

84

±

 6

84

±

 5

83

±

 7

90

106

Mínima de

funcionamiento

52

46

70

72

59

Motor E7J

07-12

VALORES Y REGLAJES

Tensión correa de accesorios

07

MOTOR

F

Tensión

(US=unidad SEEM)

Correa

estriada (seis dientes)

Alternador

A.A. y D.A.

Correa

estriada (seis dientes)

Alternador

D.A.

Correa

estriada (seis dientes)

Alternador y

bomba de agua

Colocación

106

±

 6

98

±

 6

83

±

 6

Mínima de

funcionamiento

71

73

57

Motores F2N, F3N

Tensión

(US=unidad SEEM)

Correa

estriada

(seis dientes)

Alternador

A.A. y D.A.

Correa

estriada

(seis dientes)

Alternador

A.A.

Correa

estriada

(seis dientes)

Alternador

D.A.

C

orrea

estriada

(seis dientes)

Alternador

Colocación

112

±

 4

116

±

 7*

101

±

 5

99

±

 5

97

±

 3

Mínima de

funcionamiento

67

67

68

67

Motor F8Q

Tensión

(US=unidad

SEEM)

Correa

estriada

(seis dientes)

Alternador

A.A.

Correa

estriada

(seis dientes)

Alternador

D.A.

Colocación

91

±

 5

95

±

 5

Mínima de

funcionamiento

58

57

Motor F7P

*

Unicamente para correa Ref. : 77 00 272 741

07-13

VALORES Y REGLAJES

Tensión correa de accesorios

07

86979R1

ALTERNADOR Y BOMBA DE AGUA

MOTOR

F

91136R3

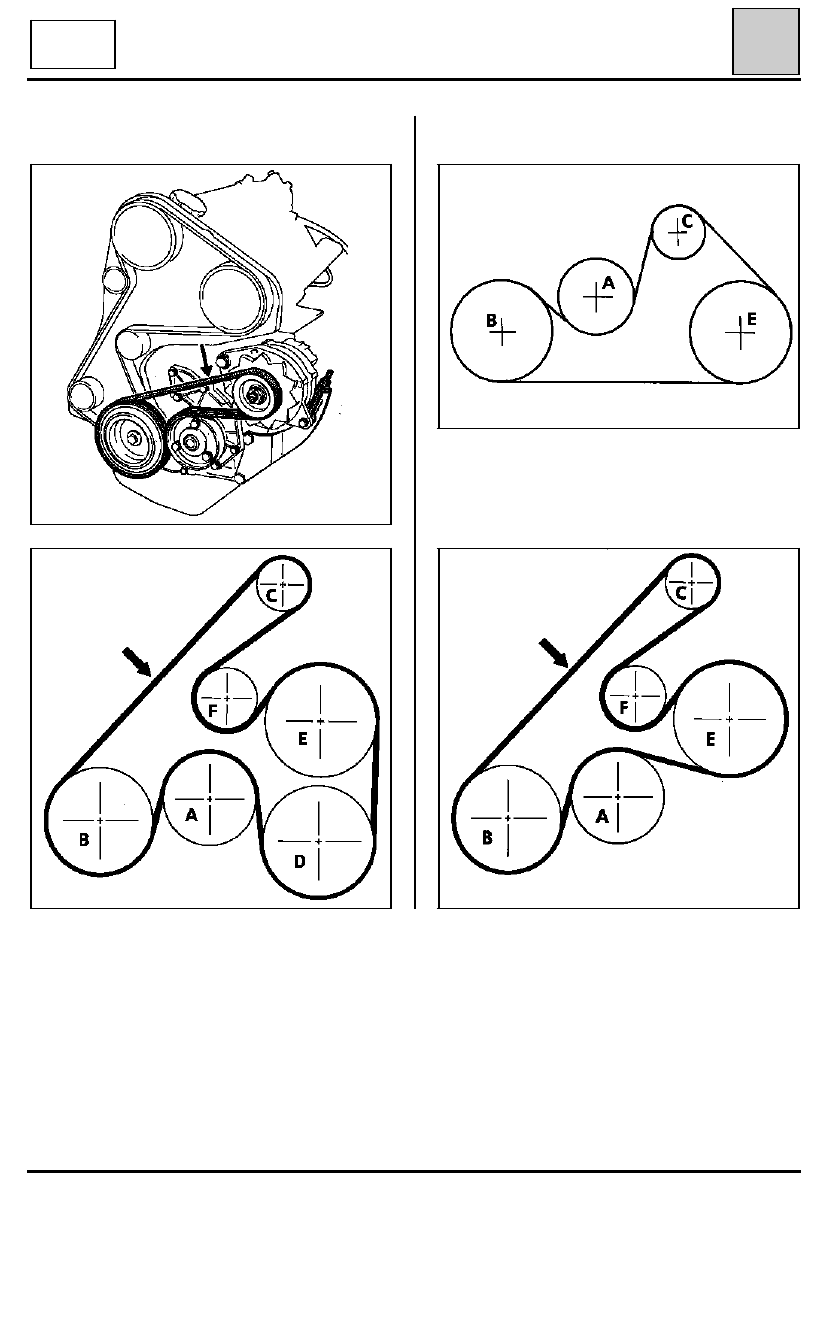

A Polea de la bomba de agua
B

Polea del cigüeñal

C Polea del alternador
D Polea de la bomba de asistencia
E

Polea del compresor

F

Rodillo tensor

→

Punto de control de la tensión

87413R1

92290R2

A Bomba de agua
B

Cigüeñal

C Alternador
E

Compresor de climatización

07-14

VALORES Y REGLAJES

Tensión correa de distribución

07

98708R

Motor E

Proceso de tensión

Con el motor frío (temperatura ambiente).

Montar la correa nueva.

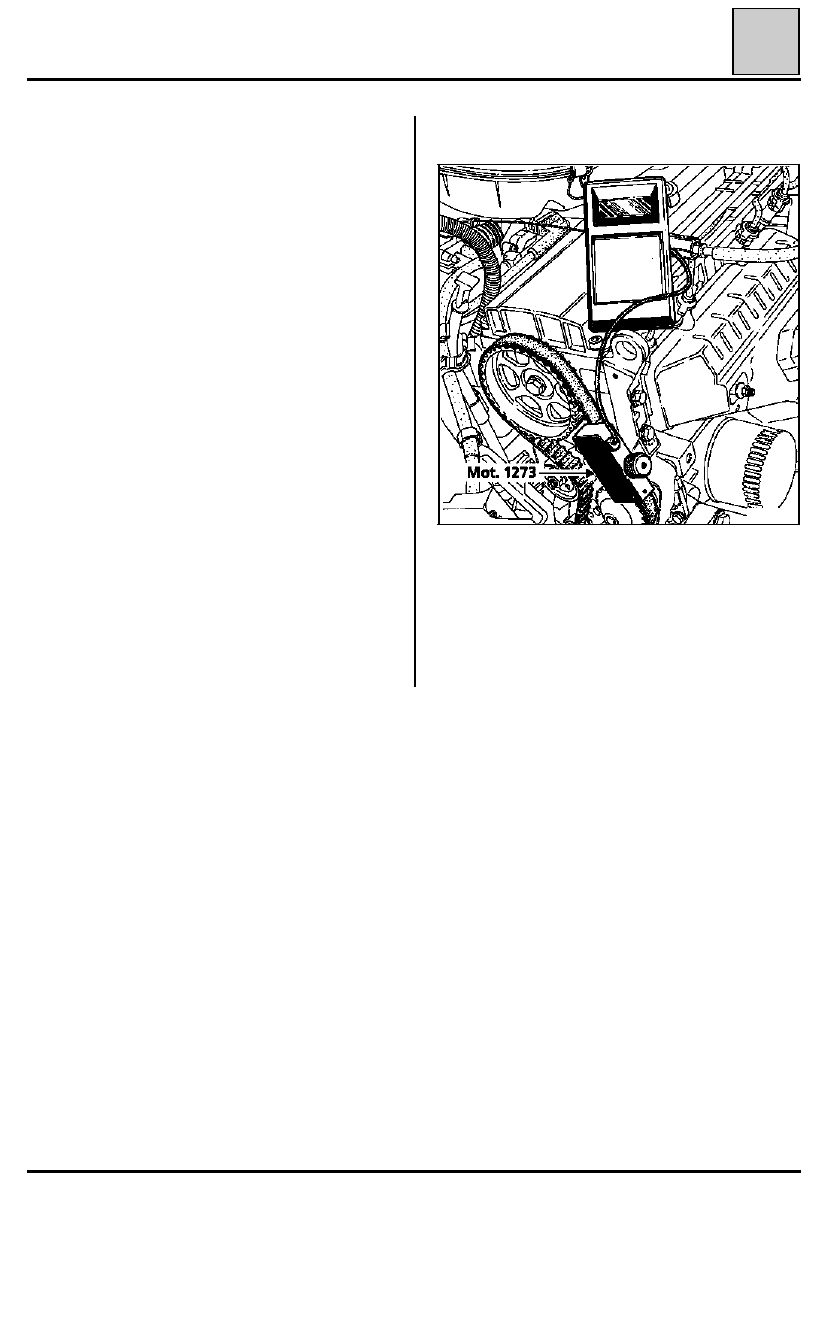

Colocar el captador del Mot. 1273.

Girar la moleta del captador hasta que salte (tres

"CLIC").

Tensar la correa hasta obtener en la pantalla del
Mot. 1273

el valor de colocación preconizado.

Bloquear el tensor, hacer un control y ajustar el
valor.

Dar tres vueltas al cigüeñal como mínimo.

Controlar que el valor de tensión esté dentro de la
tolerancia de la tensión de colocación (

±

 10%), si

no es así reajustarlo.

NOTA :

No volver a montar una correa extraída.

Sustituir la correa si la tensión está por debajo del
mínimo de funcionamiento

.

Tensión de la correa (en unidades SEEM)

Colocación : 30 U.S.

Mínima de funcionamiento : 26 U.S.
