Renault 19. Manual - parte 10

VALORES Y REGLAJES

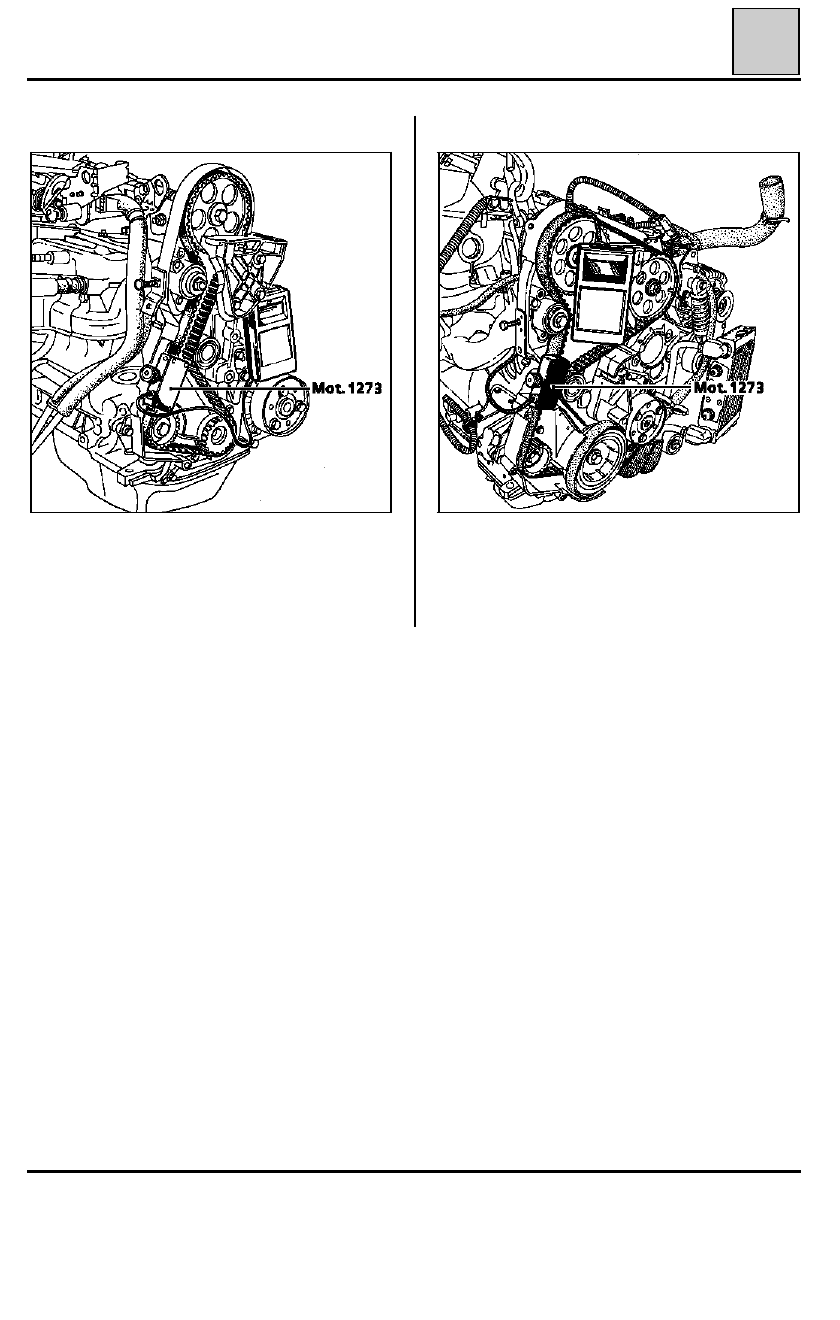

Tensión correa de distribución

07

Motor F (gasolina) salvo F7P

96528R1

Tensión de la correa (en unidades SEEM)

Colocación : 25 U.S.

Mínima de funcionamiento : 22 U.S.

Motor F8Q

99175R

Tensión de la correa (en unidades SEEM)

Colocación : 38 U.S.

Mínima de funcionamiento : 36 U.S.

07-16

MOTOR E

METODO DE APRIETE DE LA CULATA

Aceitar con aceite motor las roscas y bajo las cabe-
zas de los tornillos.

RECUERDE :

Para obtener un apriete correcto de

los tornillos, retirar con una jeringa el aceite que
haya podido quedar en los orificios de fijación de
la culata.

Efectuar el apriete en el orden prescrito a conti-
nuación :

VALORES Y REGLAJES

Apriete de la culata

07

1

er



apriete a 2 daN.m.

2

o

 apriete (angular) : 97

°



±

 2

°

.

Esperar 3 minutos como mínimo.

Aflojar los tornillos 1 y 2, después efectuar un
apriete a 2 daN.m.

2

o

 apriete (angular) : 97

°



±

 2

°

.

Repetir la operación de aflojado y reapriete para
los tornillos 3, 4, 5, 6 y después 7, 8, 9, 10.

No hay reapriete de la culata.

1

er



apriete a 5,5 a 6,5 daN.m.

Reglar el juego de las válvulas.

Hacer funcionar el motor durante 20 minutos.

Tras 2 h 30 de parada, proceder al reapriete de la
culata :
- desbloquear el tornillo número 1 180

°

 y reapre-

tarlo al par,

- operar de la misma forma para los otros torni-

llos de fijación según el orden de apriete.

Efectuar el reglaje del juego de las válvulas.

No hay reapriete de la culata.

81528-1S

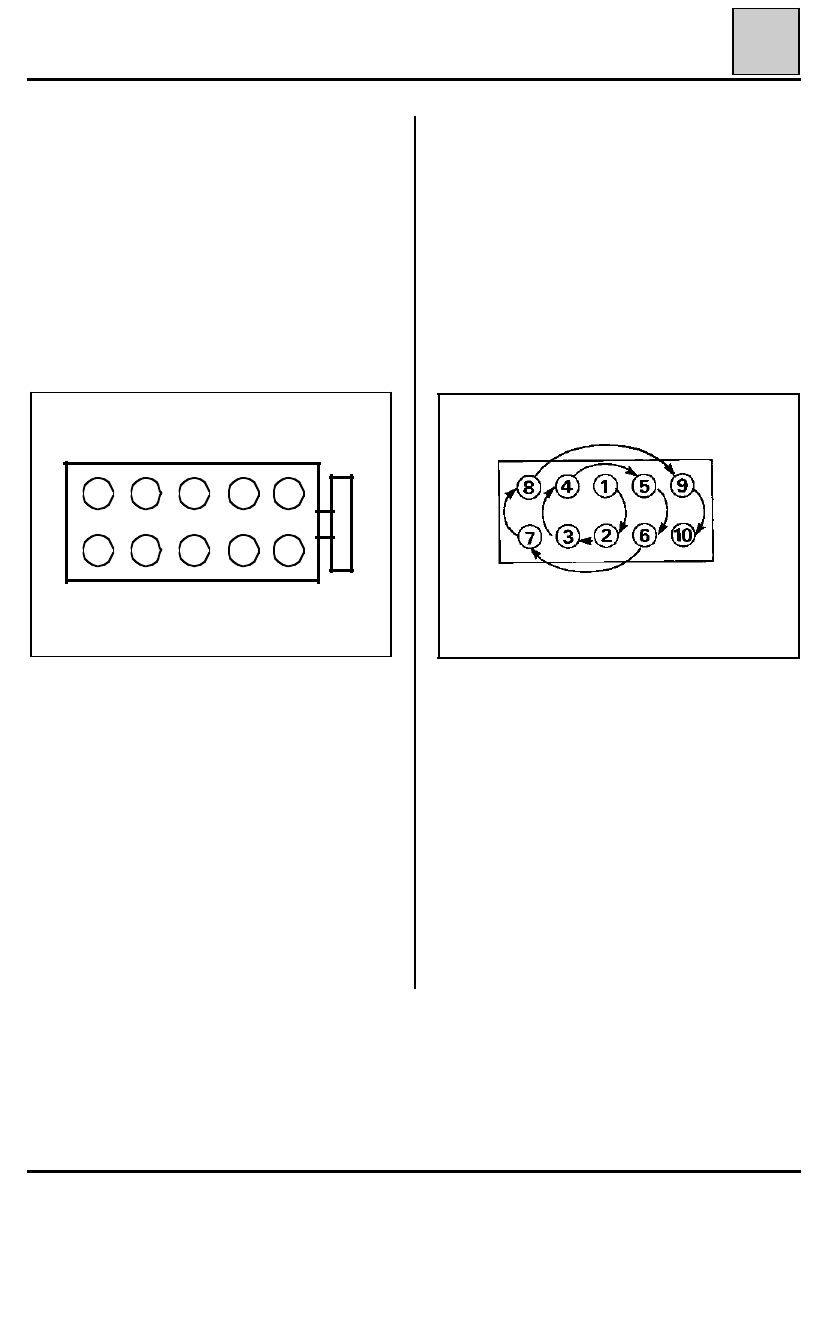

MOTOR C

METODO DE APRIETE DE LA CULATA

Aceitar con aceite motor las roscas y bajo las cabe-
zas de los tornillos.

RECUERDE :

Para obtener un apriete correcto de

los tornillos, retirar con una jeringa el aceite que
haya podido quedar en los orificios de fijación de
la culata.

Efectuar el apriete en el orden prescrito a conti-
nuación :

2

7

6

1 0

1

8

5

9

4

3

90775S

07-17

VALORES Y REGLAJES

Apriete de la culata

07

2

7

6

1 0

1

8

5

9

4

3

1

er



apriete a 3 daN.m.

2

o

 apriete (angular) : 7 daN.m.

Esperar 3 minutos como mínimo.

Aflojar los tornillos 1 y 2, después efectuar un
apriete a 2 daN.m.

2

o

 apriete (angular) : 123

°



±

 2

°

.

Repetir la operación de aflojado y reapriete para
los tornillos 3-4, 5-6 y luego 7-8, 9-10.

No hay reapriete de la culata.

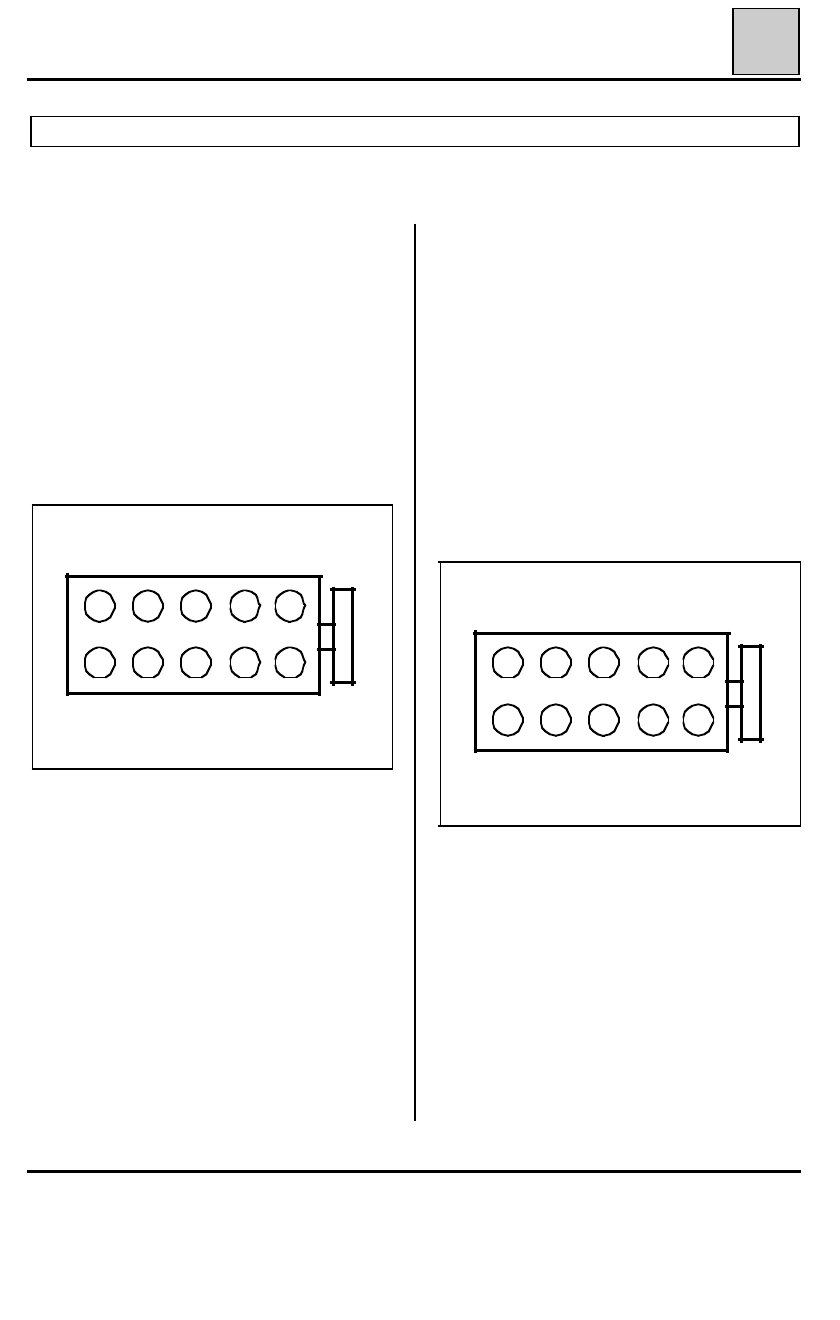

JUNTA DE CULATA CON AMIANTO

METODO DE APRIETE DE LA CULATA

Aceitar con aceite motor las roscas y bajo las cabe-
zas de los tornillos.

RECUERDE :

Para obtener un apriete correcto de

los tornillos, retirar con una jeringa el aceite que
haya podido quedar en los orificios de fijación de
la culata.

Efectuar el apriete en el orden prescrito a conti-
nuación :

PARA LOS MOTORES F2N - F3N - F3P, consultar el fascículo "MOTOR F".

90775S

MOTOR F (gasolina) TODOS TIPOS SALVO F7P

2

7

6

1 0

1

8

5

9

4

3

1

er



apriete a 3 daN.m.

2

o

 apriete (angular) : 50

°



±

 4

°

.

Esperar 3 minutos como mínimo.

Aflojar tornillo por tornillo 180

°

 y después efec-

tuar un apriete a 2,5 daN.m. :

2

o

 apriete (angular) : 123

°



±

 7

°

.

Repetir la operación de aflojado y reapriete para
los tornillos 3-4, 5-6 y después 7-8, 9-10.

No hay reapriete de la culata.

JUNTA DE CULATA SIN AMIANTO

METODO DE APRIETE DE LA CULATA

Todos los tornillos deben ser sustituidos sistemá-
ticamente después de un desmontaje.

Aceitar con aceite motor las roscas y bajo las cabe-
zas de los tornillos.

RECUERDE :

Para obtener un apriete correcto de

los tornillos, retirar con una jeringa el aceite que
haya podido quedar en los orificios de fijación de
la culata.

Efectuar el apriete en el orden prescrito a conti-
nuación :

90775S

07-18

VALORES Y REGLAJES

Apriete de la culata

07

MOTOR F7P

JUNTA DE CULATA SIN AMIANTO

METODO DE APRIETE DE LA CULATA

Aceitar con aceite motor los tornillos nuevos (los
filetes y bajo las cabezas).

1) Pre-asentamiento de la junta :

- apriete de todos los tornillos a 3 daN.m y

después efectuar un apriete angular de 51

°

±

 3

°



en el orden preconizado a continua-

ción.

Esperar 3 minutos como mínimo, tiempo de es-
tabilización.

2) Apriete de la culata :

- aflojar tornillo por tornillo hasta liberarlos

totalmente y después efectuar un apriete de
todos los tornillos a 2,5 daN.m y efectuar un
apriete angular de 108

°



±

 3

°

.

No hay reapriete de la culata.

2

7

6

1 0

1

8

5

9

4

3

90775S

07-19
