Renault Clio. Manual - parte 487

71A

-

23

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido de pie medio: Extracción - Reposición

B85

71A

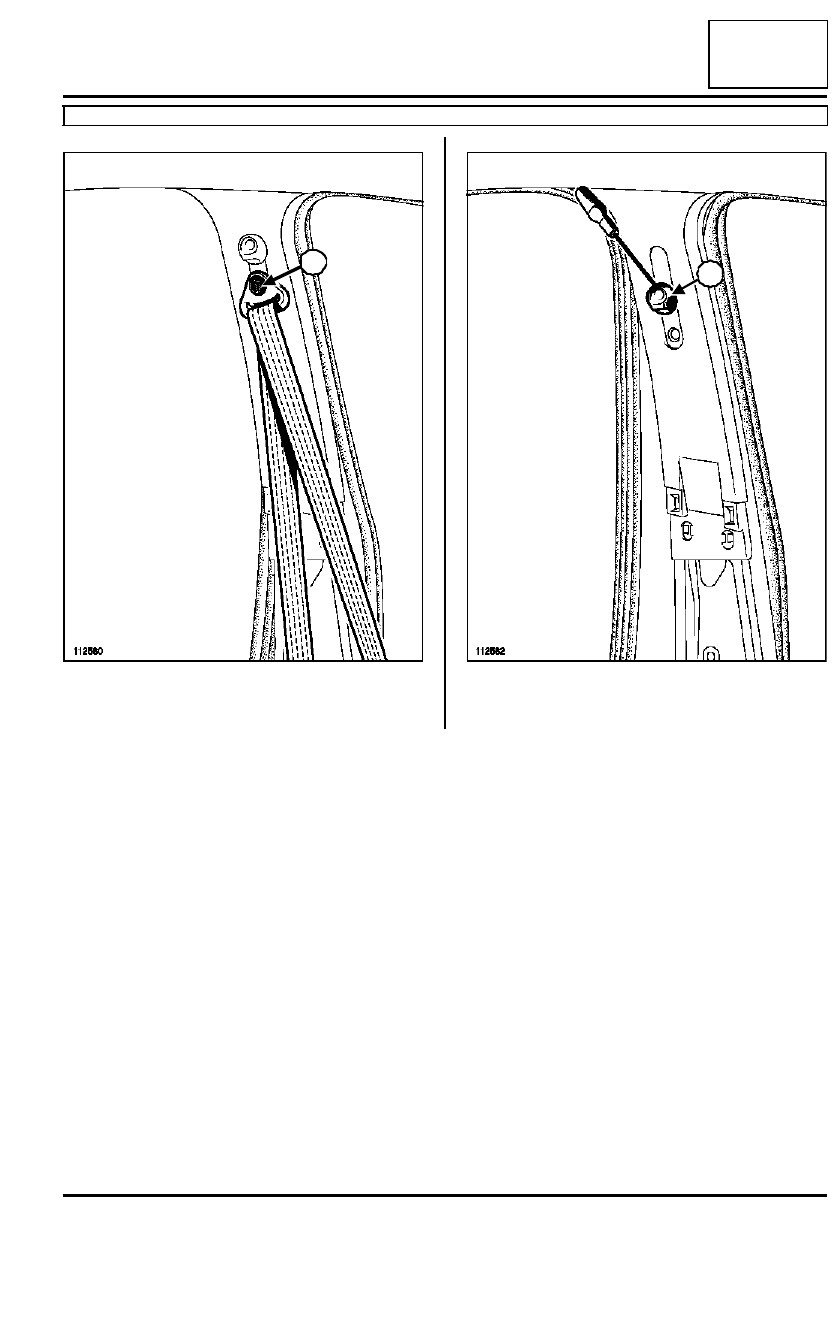

Soltar el cubre tornillos.

Quitar el tornillo (3).

Soltar utilizando un destornillador plano el mando (4)
de reglaje en altura.

112580

3

112582

4

71A

-

24

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido de pie medio: Extracción - Reposición

B85

71A

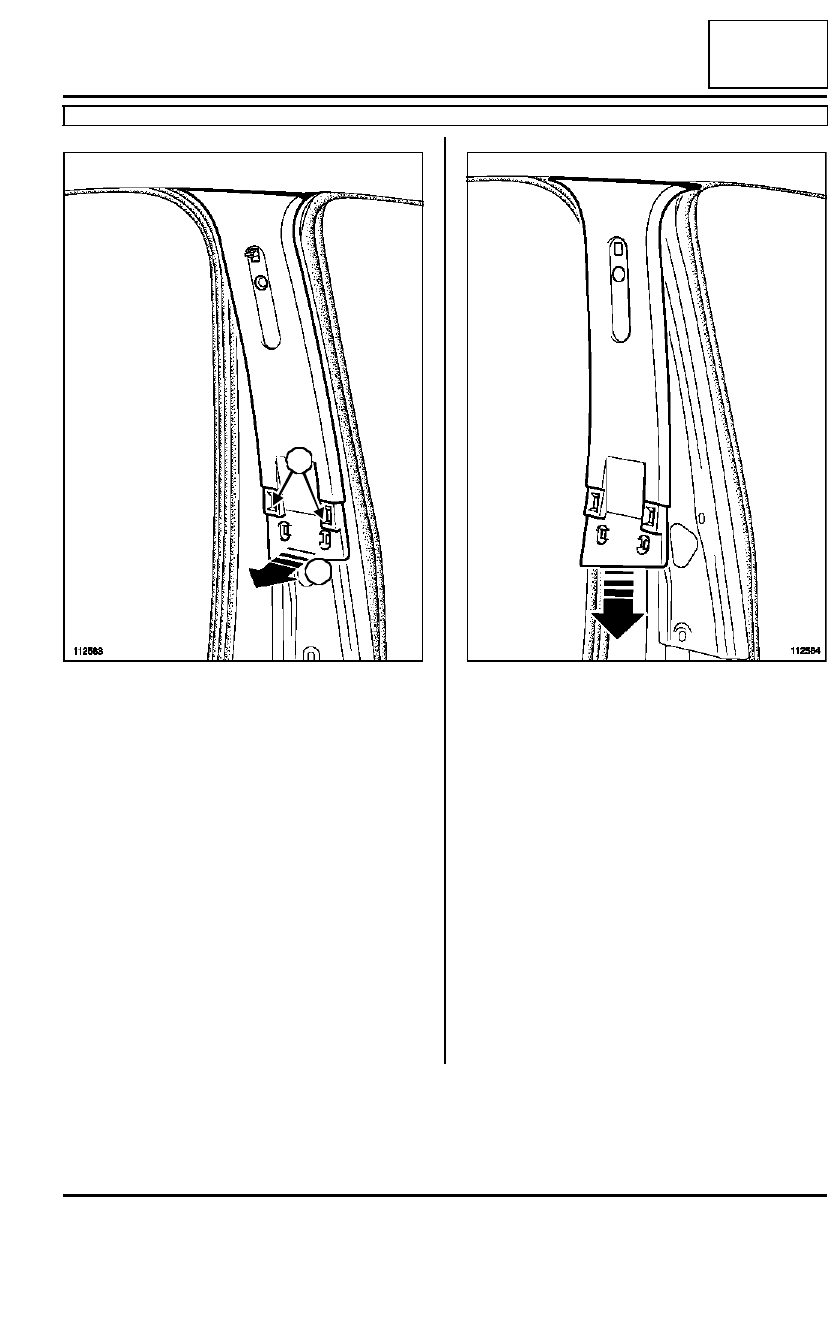

Soltar (5) el guarnecido superior del pie medio (6).

Extraer el guarnecido superior.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Enganchar:

- el guarnecido superior del pie medio,

- el mando de reglaje en altura.

Apretar al par el tornillo del cinturón  (21 N.m).

Enganchar el guarnecido inferior del pie medio.

II - ETAPA FINAL

Enganchar los guarnecidos del peldaño delantero y
trasero.

Colocar las juntas del marco.

112583

5

5

6

112584

71A

-

25

GUARNECIDO INTERIOR DE CARROCERÍA

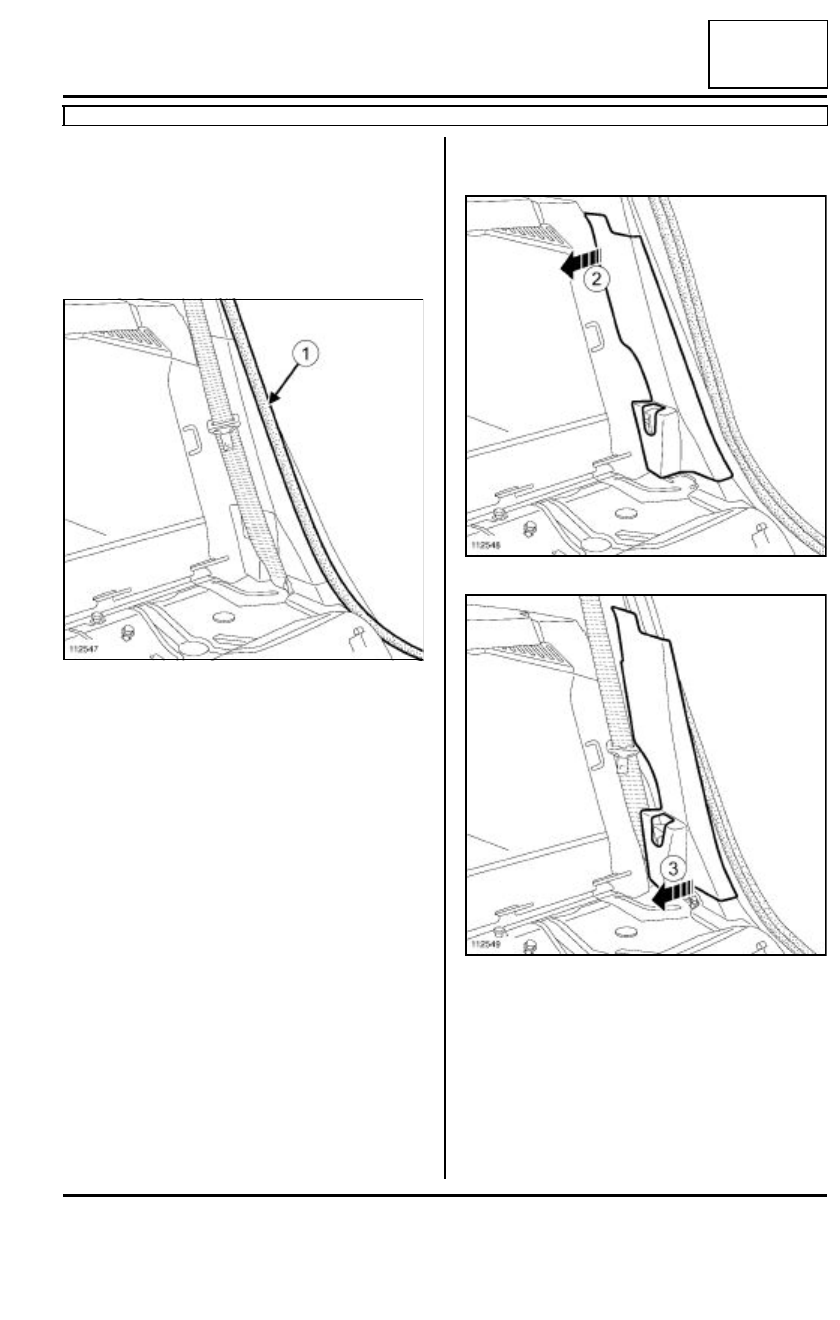

Guarnecido superior de peldaño trasero: Extracción - Reposición

B85

71A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer la banqueta trasera completa (consultar
76A, Armaduras y deslizaderas de los asientos tra-
seros, Banqueta trasera completa: Extracción - Re-
posición,  página 76A-1).

Extraer parcialmente la junta.(1)

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el guarnecido en (2) y (3).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Enganchar el guarnecido superior del peldaño trase-
ro en su sitio.

112547

112548

112549

71A

-

26

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido superior de peldaño trasero: Extracción - Reposición

B85

71A

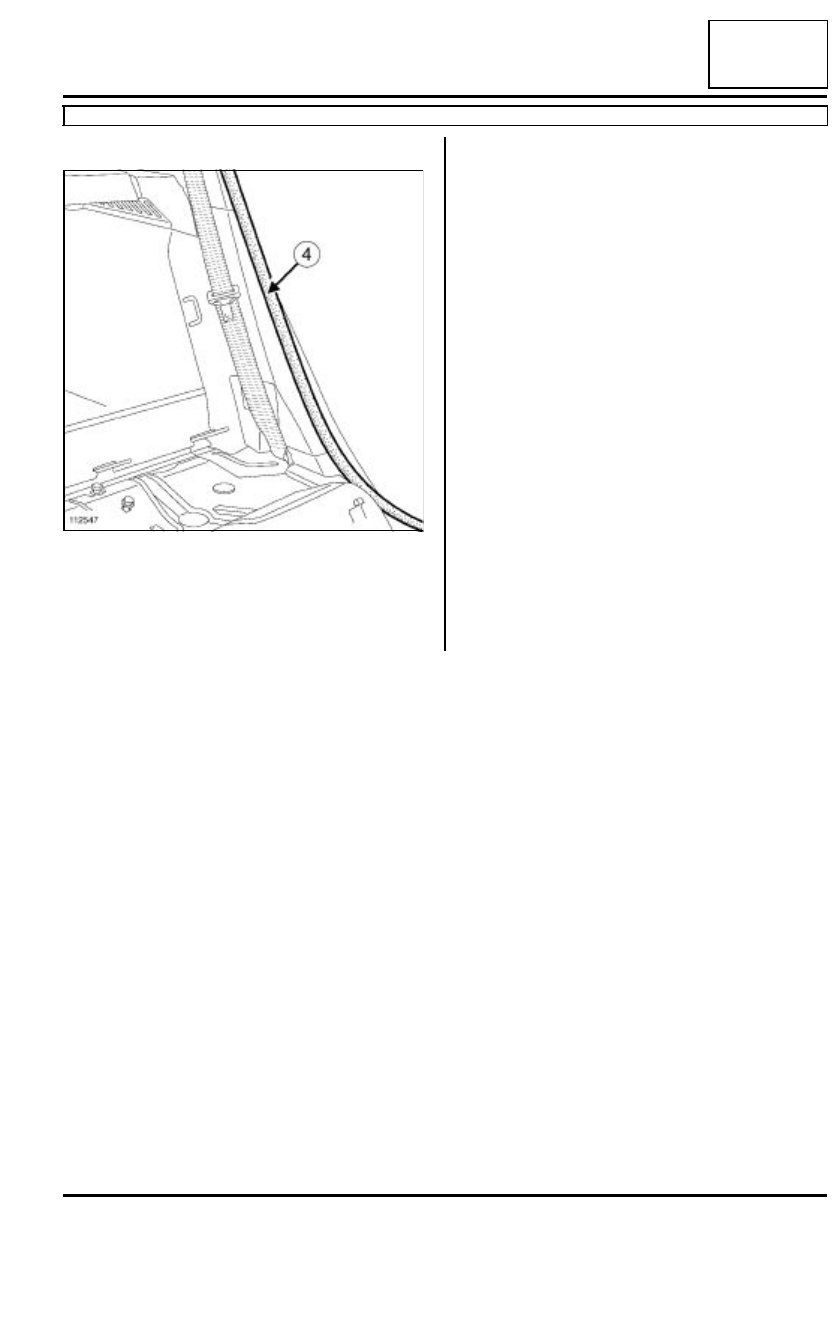

II - ETAPA FINAL

Colocar la junta (4).

Colocar la banqueta trasera (consultar 76A, Arma-
duras y deslizaderas de los asientos traseros, Ban-
queta trasera completa: Extracción - Reposición,
página 76A-1).

112547
