Renault Clio. Manual - parte 485

71A

-

15

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del paso de rueda trasero: Extracción - Reposición

71A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- la banqueta trasera completa (consultar 76A, Ar-

maduras y deslizaderas de los asientos traseros,
Banqueta trasera completa: Extracción - Reposi-
ción,  página 76A-1),

- el guarnecido del faldón trasero (consultar 71A,

Guarnecido interior de carrocería, Guarnecido del
faldón trasero: Extracción - Reposición,  página
71A-34).

Extraer el guarnecido superior del peldaño trasero
(consultar 71A,  Guarnecido interior de carrocería,
Guarnecido superior de peldaño trasero: Extracción
- Reposición,  página 71A-25).

Extraer el guarnecido del panel de la aleta trasera
(consultar 71A,  Guarnecido interior de carrocería,
Guarnecido de panel trasero: Extracción - Reposi-
ción,  página 71A-31).

Extraer el guarnecido de custodia (consultar 71A,
Guarnecido interior de carrocería, Guarnecido de
custodia: Extracción - Reposición,  página 71A-28).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el guarnecido del paso de rueda trasero.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el guarnecido del paso de rueda trasero.

II - ETAPA FINAL

Colocar el guarnecido de custodia (consultar 71A,
Guarnecido interior de carrocería, Guarnecido de
custodia: Extracción - Reposición,  página 71A-28).

Colocar el guarnecido del panel de la aleta trasera
(consultar 71A, Guarnecido interior de carrocería,
Guarnecido de panel trasero: Extracción - Reposi-
ción,  página 71A-31).

Colocar el guarnecido superior del peldaño trasero
(consultar 71A, Guarnecido interior de carrocería,
Guarnecido superior de peldaño trasero: Extracción
- Reposición,  página 71A-25).

Colocar:

- la banqueta trasera completa (consultar 76A, Ar-

maduras y deslizaderas de los asientos traseros,
Banqueta trasera completa: Extracción - Reposi-
ción,  página 76A-1),

- el guarnecido del faldón trasero (consultar 71A,

Guarnecido interior de carrocería, Guarnecido del
faldón trasero: Extracción - Reposición,  página
71A-34).

B85

C85

C85

B85

71A

-

16

GUARNECIDO INTERIOR DE CARROCERÍA

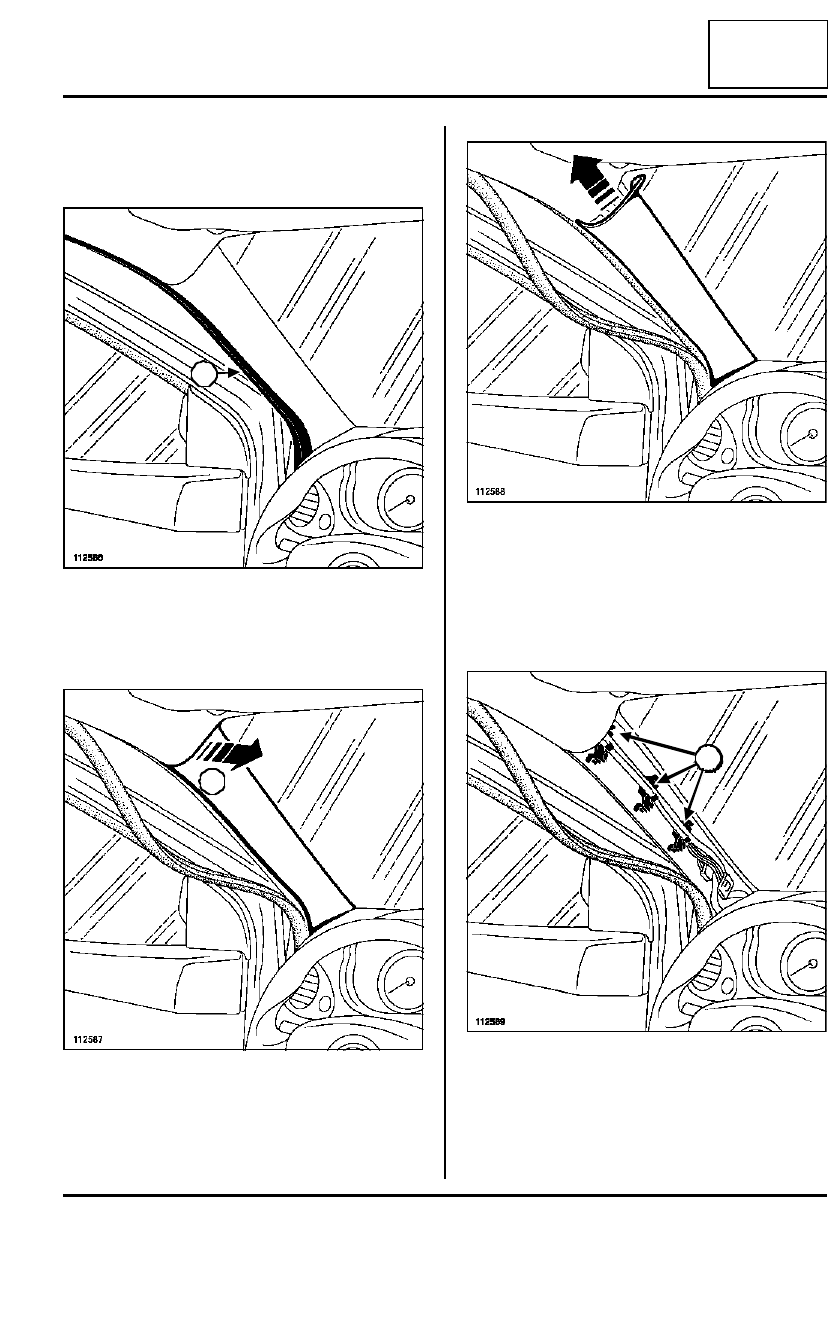

Guarnecido del montante del parabrisas: Extracción - Reposición

71A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer parcialmente la junta.(1)

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar la parte superior del guarnecido del montante
en (2).

Extraer el guarnecido del montante tirando hacia ar-
riba.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar el estado de las grapas (3).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Enganchar el guarnecido comenzando por la parte
inferior.

112586

112587

1

2

112588

112589

3

3

71A

-

17

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del montante del parabrisas: Extracción - Reposición

71A

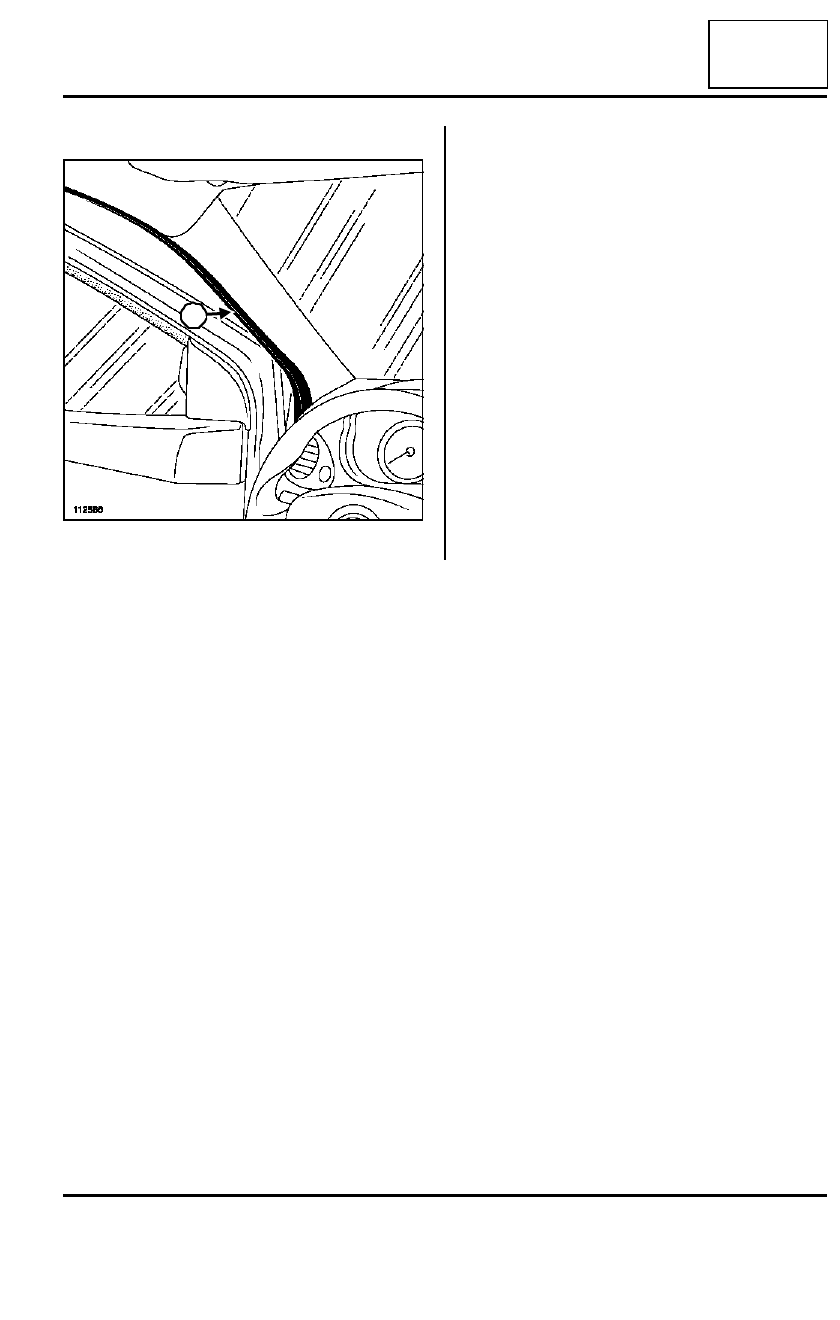

III - ETAPA FINAL

Colocar la junta (4).

112586

4

71A

-

18

GUARNECIDO INTERIOR DE CARROCERÍA

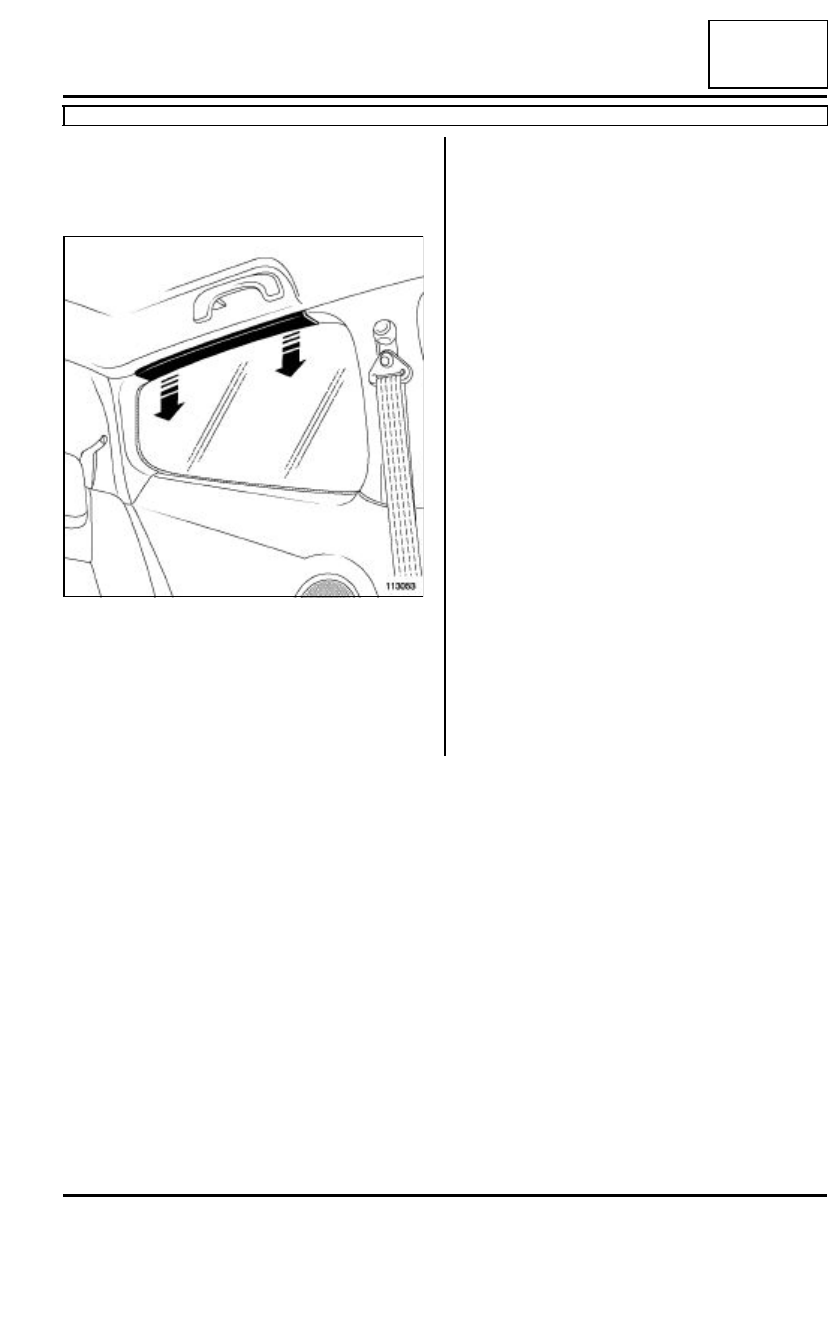

Guarnecido de viga trasera: Extracción - Reposición

C85

71A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el guarnecido de la viga trasera.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Enganchar el guarnecido de la viga trasera.

113053
