GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido superior del pie trasero: Extracción - Reposición

C85

71A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- el guarnecido del panel de la aleta trasera (consul-

tar 71A, Guarnecido interior de carrocería, Guarne-
cido de panel trasero: Extracción - Reposición,
página 71A-31),

- el guarnecido de la viga trasera (consultar 71A,

Guarnecido interior de carrocería, Guarnecido de
viga trasera: Extracción - Reposición,  página 71A-
18),

- el guarnecido de custodia (consultar 71A, Guarne-

cido interior de carrocería, Guarnecido de custodia:
Extracción - Reposición,  página 71A-28).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

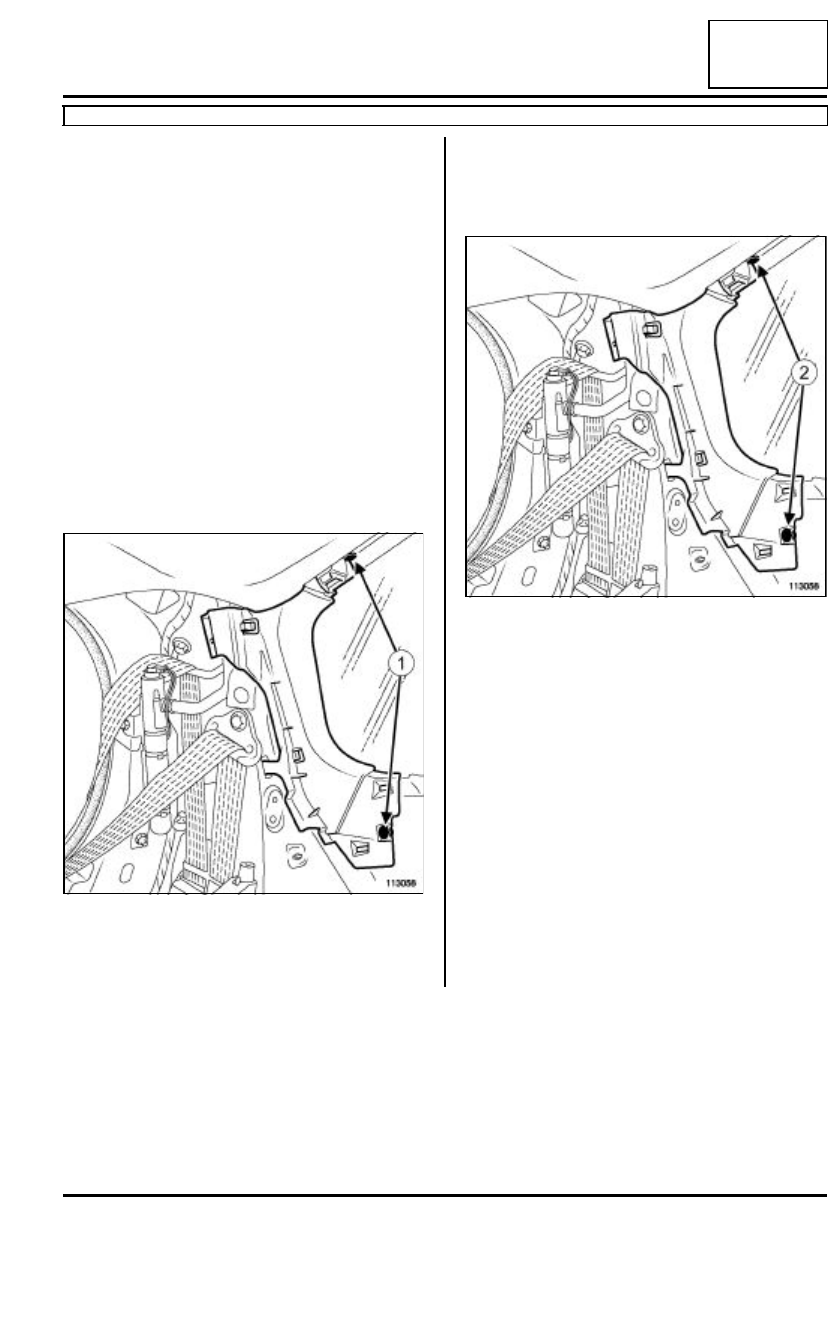

Extraer las grapas (1) con una pinza para desgrapar.

Extraer el guarnecido superior del pie trasero.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el guarnecido superior del pie trasero,

- las grapas (2).

II - ETAPA FINAL

Extraer:

- el guarnecido del panel de la aleta trasera (consul-

tar 71A, Guarnecido interior de carrocería, Guarne-
cido de panel trasero: Extracción - Reposición,
página 71A-31),

- la guarnecido de custodia (consultar 71A, Guarne-

cido interior de carrocería, Guarnecido de custodia:
Extracción - Reposición,  página 71A-28),

- el guarnecido de la viga trasera (consultar 71A,

Guarnecido interior de carrocería, Guarnecido de
viga trasera: Extracción - Reposición,  página 71A-
18).

113058

113058

71A

-

28

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido de custodia: Extracción - Reposición

71A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador mediante elútil de diagnós-
tico (consultar MR 392 Electricidad, 88C, Airbags
y pretensores, Precaución para la reparación).

Desconectar la batería (consultar MR 392 Electrici-
dad, 80A, Batería: Extracción-Reposición).

Extraer la banqueta trasera (consultar 76A, Armadu-
ras y deslizaderas de los asientos traseros, Banque-
ta trasera completa: Extracción - Reposición,
página 76A-1).

Soltar el guarnecido del panel de aleta trasera (con-
sultar 76A, Armaduras y deslizaderas de los asien-
tos traseros, Banqueta trasera completa: Extracción
- Reposición,  página 76A-1).

Extraer el guarnecido superior del peldaño trasero
(consultar 71A, Guarnecido interior de carrocería,
Guarnecido superior de peldaño trasero: Extracción
- Reposición,  página 71A-25).

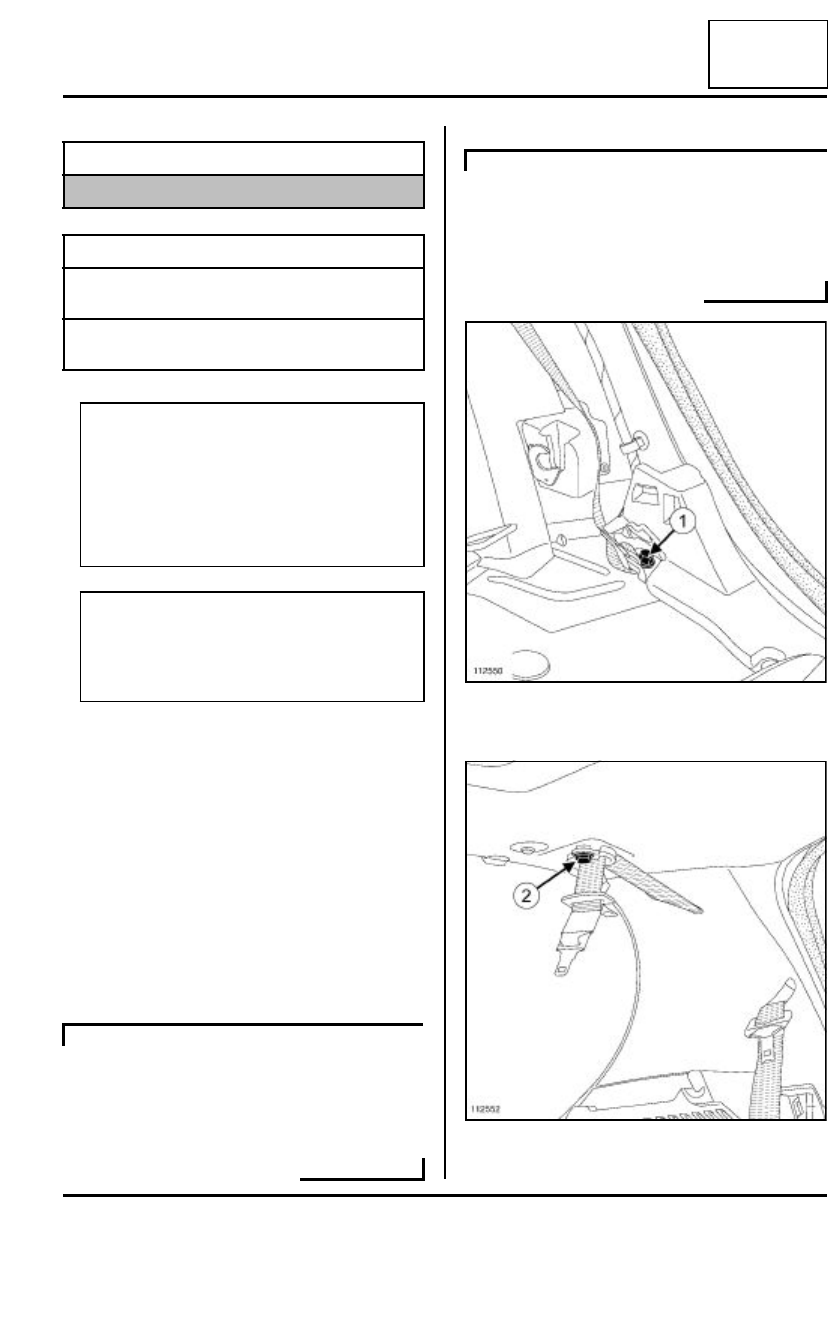

Quitar el tornillo de fijación inferior (1) del cinturón la-
teral.

Quitar el tornillo (2) de fijación superior del cinturón
central.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillo de fijación supe-
rior del cinturón central

21 N.m

tornillo de fijación infer-
ior del cinturón lateral

21 N.m

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad o en su proximidad, bloquear impe-
rativamente el calculador del airbag con elútil de
diagnóstico. Al activarse esta función, todas las
líneas de ignición están inhibidas y el testigo en
el cuadro de instrumentos se enciende fijo (con
el contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags y pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

C85

B85

112550

112552

71A

-

29

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido de custodia: Extracción - Reposición

71A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

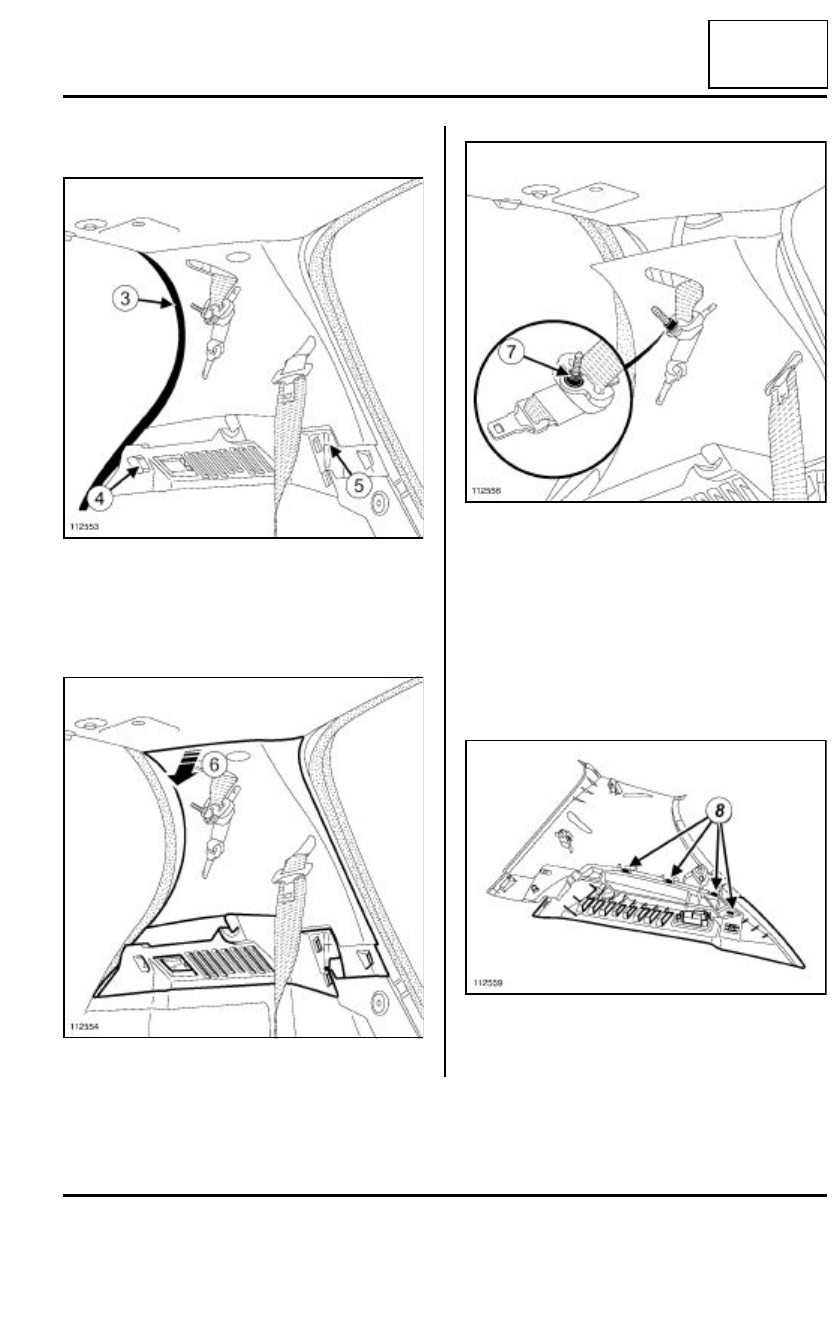

Extraer:

- parcialmente la junta (3),

- la grapa (4),

- el tornillo (5).

Soltar el guarnecido de custodia (6).

Extraer la pastilla (7).

Extraer:

- el tornillo de fijación superior del cinturón central,

- los cinturones por los orificios del guarnecido de

custodia,

Extraer:

- el conector,

- el guarnecido de custodia.

Soltar utilizando un destornillador plano el guarneci-
do de la bandeja trasera en (8).

112553

112554

112556

112559

71A

-

30

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido de custodia: Extracción - Reposición

71A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Enganchar el guarnecido de la bandeja trasera en el
guarnecido de custodia.

Volver a pasar los cinturones por los orificios del
guarnecido de custodia.

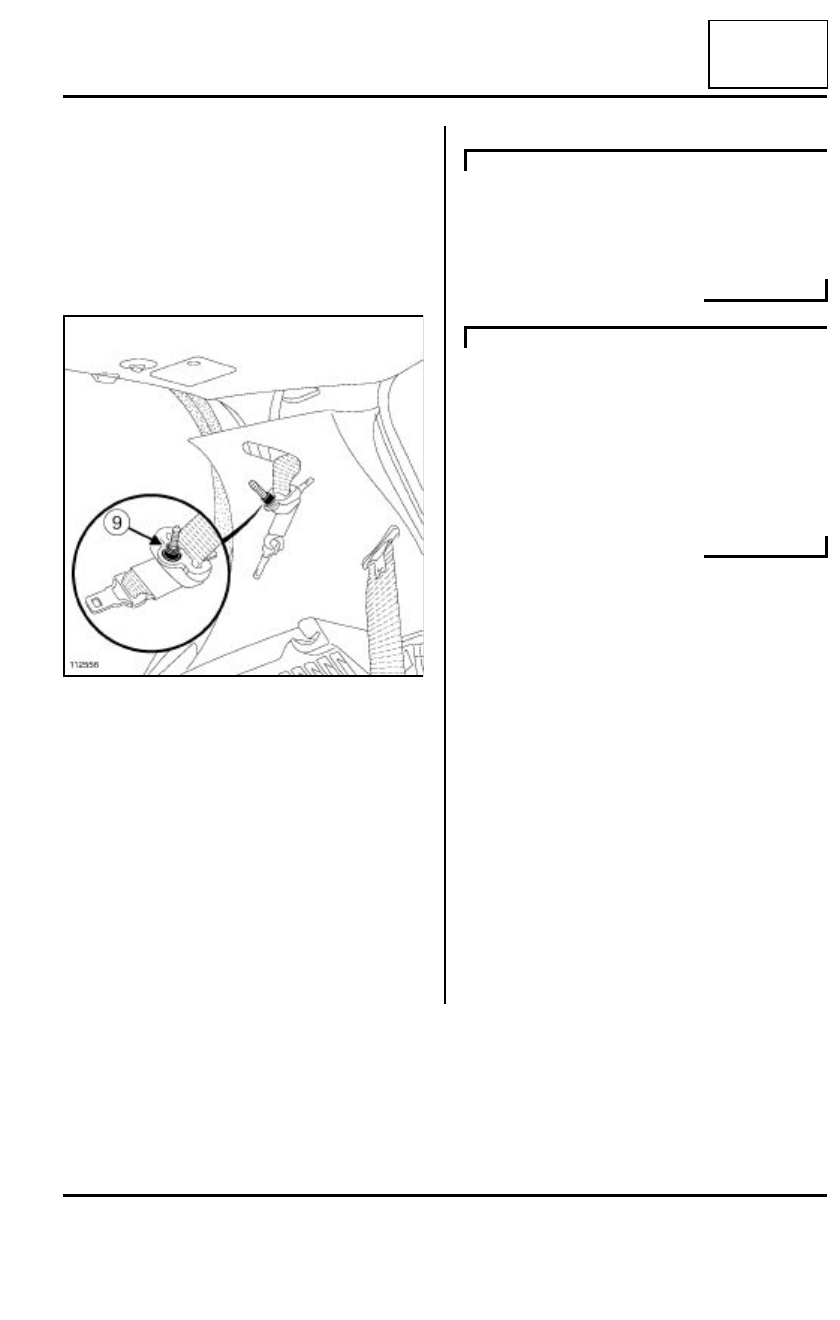

Colocar:

- el tornillo de fijación superior del cinturón central,

- la pastilla (9),

- el guarnecido de custodia en su sitio,

- la grapa y el tornillo de fijación del guarnecido de

custodia.

II - ETAPA FINAL

Apretar al par:

- el tornillo de fijación superior del cinturón cen-

tral (21 N.m),

- el tornillo de fijación inferior del cinturón lateral

(21 N.m).

Colocar el guarnecido superior del peldaño trasero
(consultar 71A, Guarnecido interior de carrocería,
Guarnecido superior de peldaño trasero: Extracción
- Reposición,  página 71A-25).

Enganchar el guarnecido del panel de la aleta trase-
ra (consultar 76A, Armaduras y deslizaderas de los
asientos traseros, Banqueta trasera completa: Ex-
tracción - Reposición,  página 76A-1).

Colocar la banqueta trasera (consultar 76A, Arma-
duras y deslizaderas de los asientos traseros, Ban-
queta trasera completa: Extracción - Reposición,
página 76A-1).

Conectar la batería (consultar MR 392 Electricidad,
80A, Batería: Extracción-Reposición).

Desbloquear el calculador con ayuda delútil de dia-
gnóstico (consultar MR 392 Electricidad, 88C, Air-
bags y pretensores, Precaución para la
reparación).
