13A

-

5

ALIMENTACIÓN DE CARBURANTE

Filtro de gasóleo: Extracción - Reposición

K9K

13A

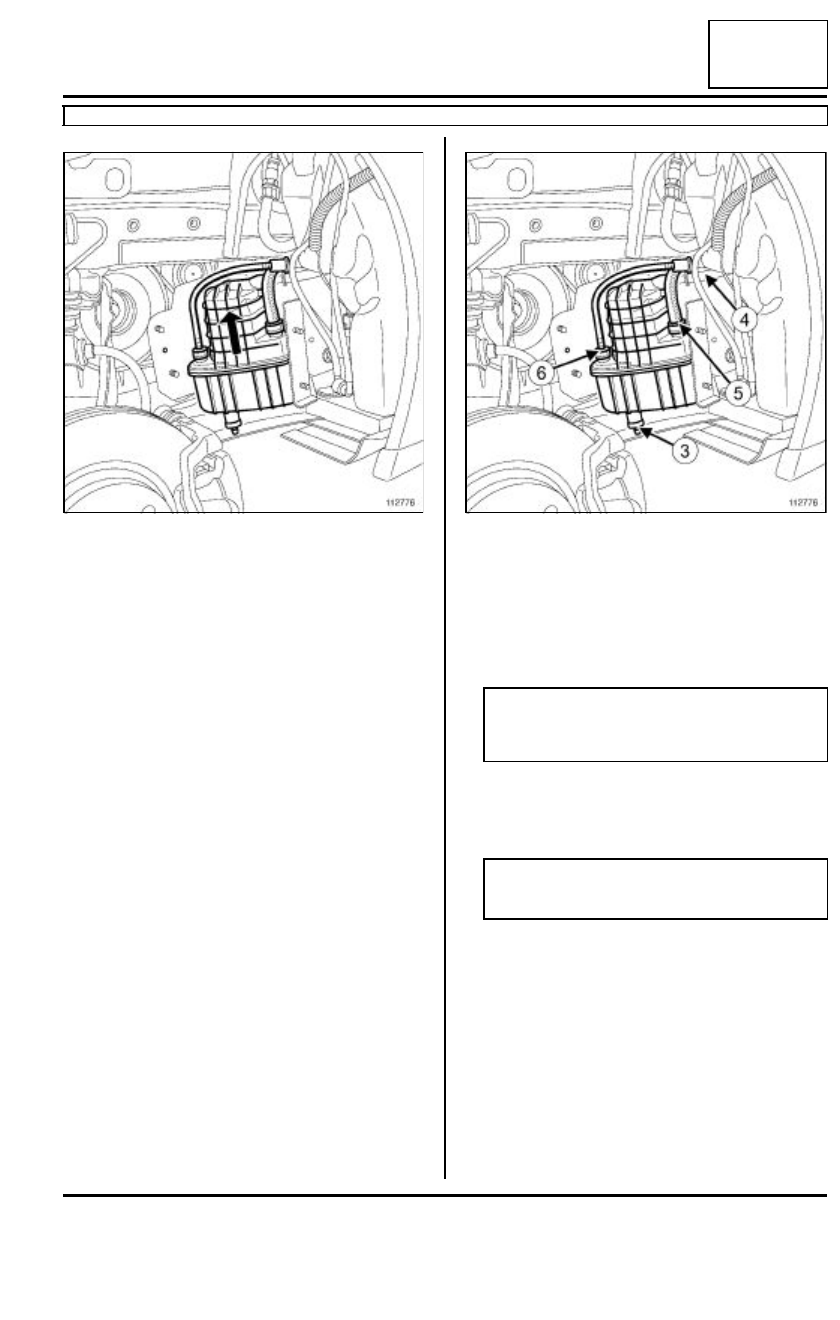

Extraer el filtro de gasóleo de su soporte empujando
hacia arriba.

Poner un recipiente bajo la purga de decantación de
agua (3) para recoger el gasóleo.

Abrir la purga (3).

Desconectar los racores de los tubos en el filtro de
gasóleo según el orden siguiente: (4), (5) después
(6).

Extraer el filtro de gasóleo.

Dejar que escurra el gasóleo de los diferentes tubos
en un recipiente.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar los racores de los tubos en el filtro de
gasóleo (no retirar los tapones hasta el último mo-
mento).

Colocar:

- el filtro de gasóleo,

- la chapa de protección del filtro de gasóleo.

112776

112776

ATENCIÓN

Evitar el contacto de los racores de los tubos de
carburante con un entorno contaminado.

Nota:

Prever la caída de carburante.

13A

-

6

ALIMENTACIÓN DE CARBURANTE

Filtro de gasóleo: Extracción - Reposición

K9K

13A

Procedimiento de cebado del circuito de
alimentación

Abrir el tornillo de purga situado entre el filtro y la
bomba de alta presión (consultar 13A, Alimenta-
ción de carburante: Circuito de alimentación de
gasóleo: Esquema funcional).

Colocar un tubo en la purga y un recipiente para re-
cuperar el gasóleo al realizar el cebado del circuito.

Cebar el circuito de alimentación con la pera de ce-
bado hasta que caiga el gasóleo en un recipiente.

Cerrar el tornillo de purga de aire.

Retirar el tubo de la purga.

II - ETAPA FINAL

Colocar:

- la pantalla del paso de rueda derecho (consultar

MR 393 Carrocería, Protecciones exteriores,
Pantalla del paso de rueda: Extracción-reposi-
ción),

- la rueda delantera derecha (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción - reposi-
ción).

13A

-

7

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

D4F

13A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- el repartidor de admisión (consultar 12A, Mezcla

carburada, Repartidor de admisión: Extracción
- Reposición, página 12A-22).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

EN EL TORNILLO DE BANCO

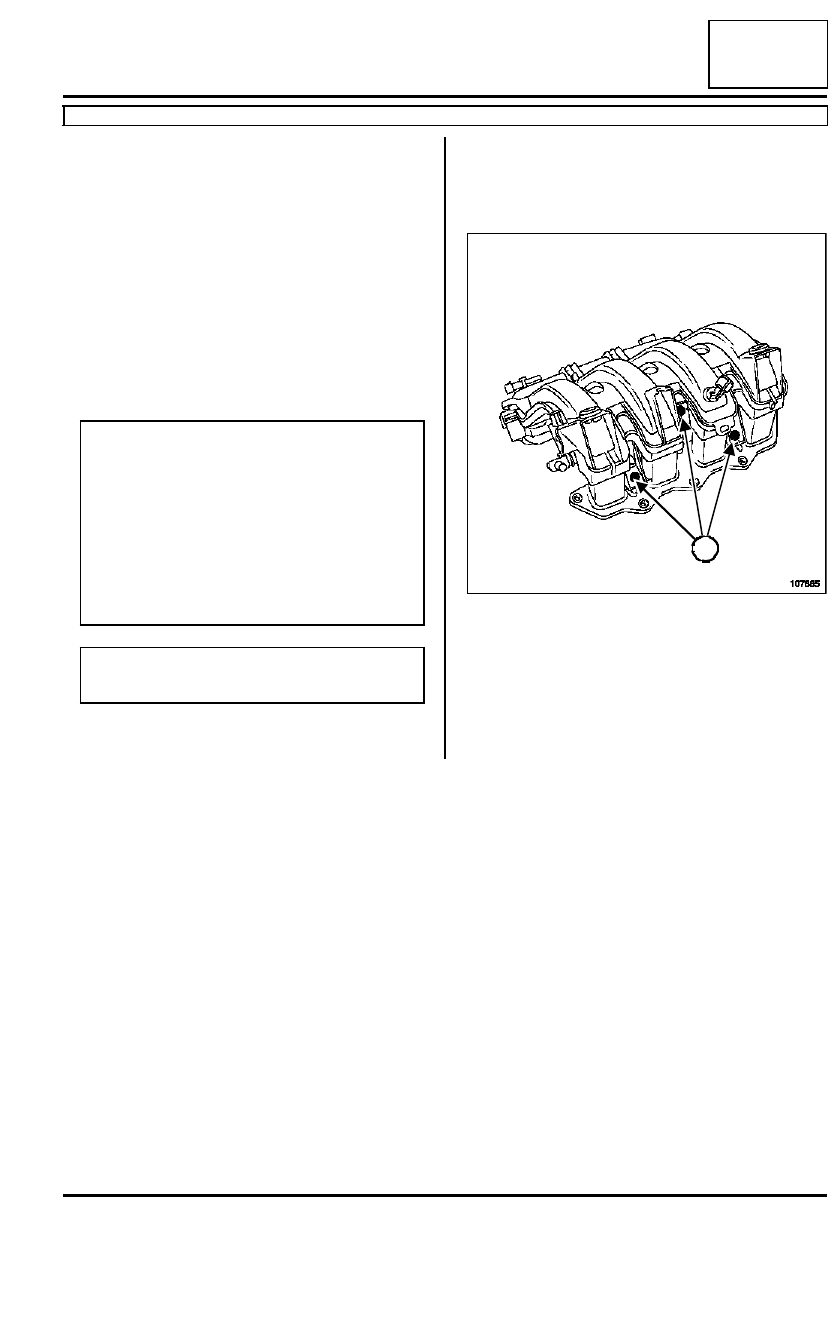

Desconectar el cableado eléctrico de los inyectores.

Extraer:

- los tornillos (1) de fijación de la rampa de inyec-

ción,

- la rampa de inyección.

Extraer el cableado eléctrico de los inyectores.

IMPORTANTE

Durante esta operación, es imperativo:

- no fumar y no acercar ningún objetivo incan-

descente al área de trabajo,

- prestar atención a las proyecciones de carbu-

rante al desconectar el racor de alimentación,

- proteger las zonas sensibles a la caída de car-

burante.

IMPORTANTE

Ponerse guantes durante la operación.

107885

1

1

13A

-

8

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

D4F

13A

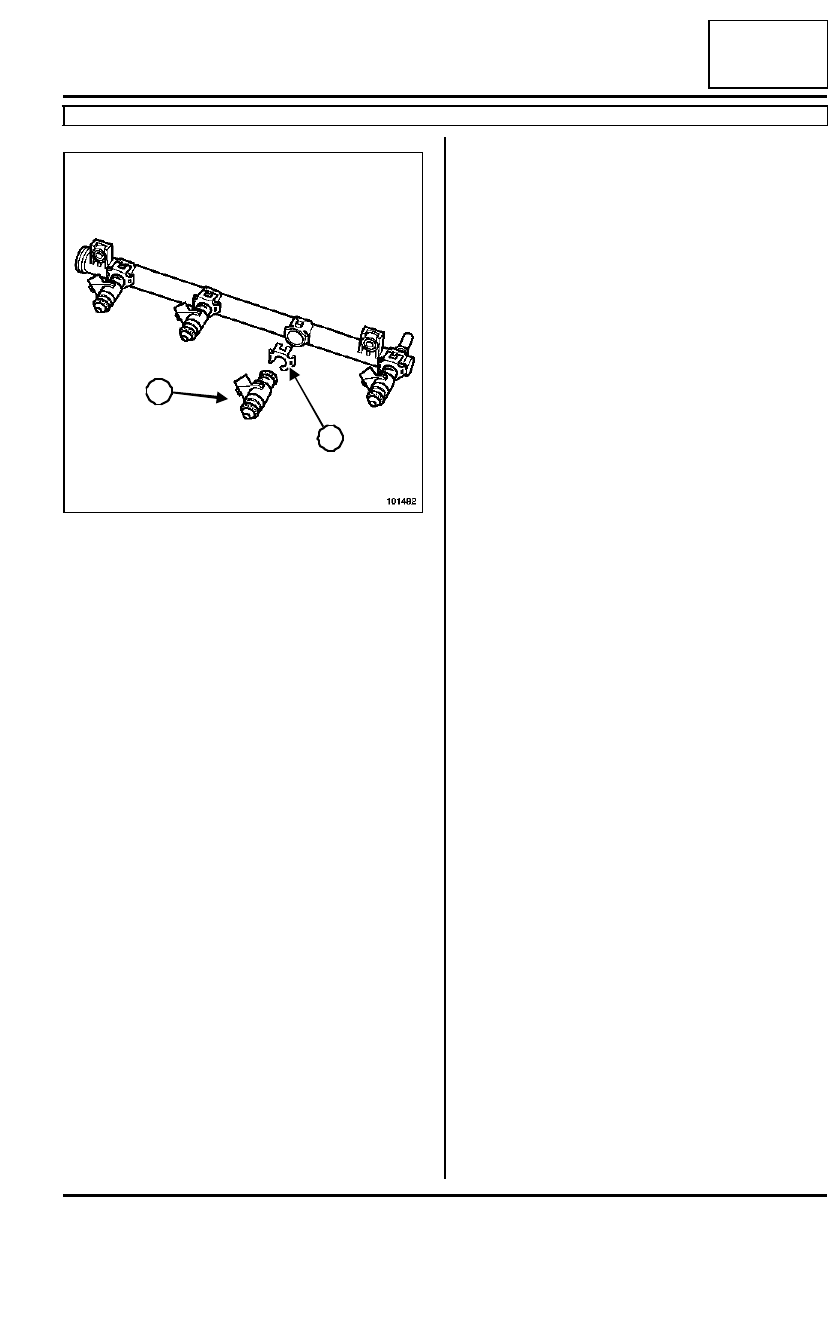

Extraer:

- las grapas (2) de los inyectores,

- los inyectores (3).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir imperativamente:

- las juntas tóricas de los inyectores,

- las grapas de fijación de los inyectores.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- los inyectores,

- las grapas de los inyectores.

Colocar el cableado eléctrico de los inyectores.

Colocar:

- la rampa de inyección,

- los tornillos de fijación de la rampa de inyección.

Conectar el cableado eléctrico de los inyectores.

III - ETAPA FINAL

Colocar:

- el repartidor de admisión (consultar 12A, Mezcla

carburada, Repartidor de admisión: Extracción
- Reposición, página 12A-22),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11).

Conectar la batería (consultar Batería: Extracción -
Reposición).

101492

2

3
