Renault Twingo (двигатели D4D и D4F). Руководство - часть 14

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

Система рекуперации паров бензина

14

14-5

Убедитесь:
– на холостом ходу,
– перекрыв на абсорбере контур подвода паров из топливного бака,
– подсоединив манометр (-3/+3 бар Mot. 1311-01) к отверстию для сообщения абсорбера с атмосферой,
– в отсутствии разрежения (при тех же условиях значение, считанное с диагностического прибора по

параметру PR023 "Степень циклического открытия электромагнитного клапана очистки абсорбера"
остается минимальным X

≤

 1,5 %).

Есть ли разрежение?

ДА:  При выключенном зажигании с помощью вакуумного насоса создайте разрежение 500 мбар на выходе

электромагнитного клапана. Разрежение не должно изменяться более чем на 10 мбар за 30 секунд.

Давление изменяется?

ДА: Электромагнитный клапан неисправен и требует замены.

НЕТ: Причина неисправности в электрике - проверьте цепь.

НЕТ: В условиях удаления воздуха (см. "условия удаления воздуха") имеет место увеличение разрежения

(при этом констатируется повышение значения параметра в диагностическом приборе).

ПРОВЕРКА СОЕДИНЕНИЯ ТОПЛИВНЫЙ БАК - АБСОРБЕР

Это соединение можно проверить, подсоединив вакуумный насос к трубопроводу, идущему к абсорберу.

16

116

ЗАПУСК ДВИГАТЕЛЯ - ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ

Генератор

ИДЕНТИФИКАЦИЯ

ПРОВЕРКА

Через 15 минут прогрева при напряжении 13,5 В.

Автомобиль

Двигатель

Генератор

Сила тока

X06C

X06D

D4F

Valйo A11VI 110

Valйo S67S 012

Valйo S69B 035

75

75

90

X06H

D4D

об/мин

75 А

90 А

1300

28

-

1500

-

52

2000

40

52

2700

60

-

3000

-

76

4000

72

82

16-1

16

16-2

ЗАПУСК ДВИГАТЕЛЯ - ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ

Генератор

СНЯТИЕ

Отключите аккумуляторную батарею.

Снимите:
– ремень привода генератора и ремень привода

системы кондиционирования воздуха (если она
установлена);

– электрические соединения генератора;

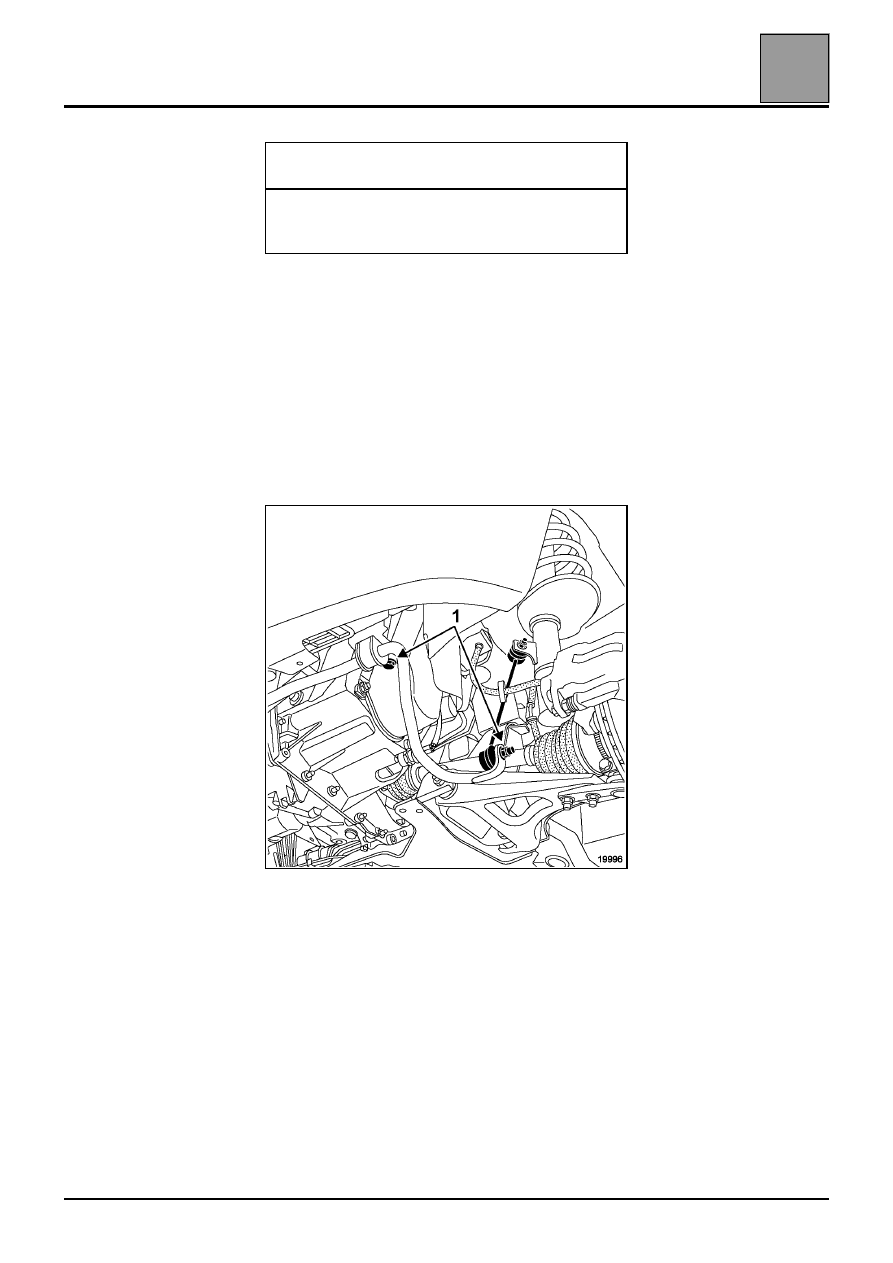

– крепления (1) стабилизатора поперечной

устойчивости;

– генератор.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Описание процедуры натяжения см. в разделе 07
"Натяжение ремня привода вспомогательного
оборудования".

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1505

Приспособление для
проверки натяжения ремня
привода

16

16-3

ЗАПУСК ДВИГАТЕЛЯ - ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ

Стартер

ИДЕНТИФИКАЦИЯ

СНЯТИЕ

Отключите аккумуляторную батарею.

Снимите:
– впускной воздушный патрубок, а также узел воздушного фильтра;
– электрические соединения стартера;
– стартер.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Автомобиль

Двигатель

Стартер

X06C

X06D

D4F

Valйo D7E1

X06H

D4D
