Renault Fluence (2009 год). Руководство - часть 43

Jaune

5.17

ФАРЫ: противотуманные, дополнительные

Дополнительные фары

Если  Вы  хотите  установить  на  Ваш  ав-
томобиль  дополнительные  противоту-
манные  фары  или  прожекторные  фары,
обратитесь на сервисную станцию компа-
нии-производителя.

Все работы по техобслужива-
нию или модификации элек-
трооборудования  Вашего
автомобиля  должны  выпол-

няться  специалистами  сервисной
станции  компании-производителя,  в
противном случае неправильное под-
соединение элементов электрообору-
дования может привести к его выходу
из строя (это касается проводки, при-
боров и особенно генератора); кроме
того,  на  сервисной  станции  имеются
все  необходимые  инструменты  для
установки  данного  оборудования  на
Ваш автомобиль.

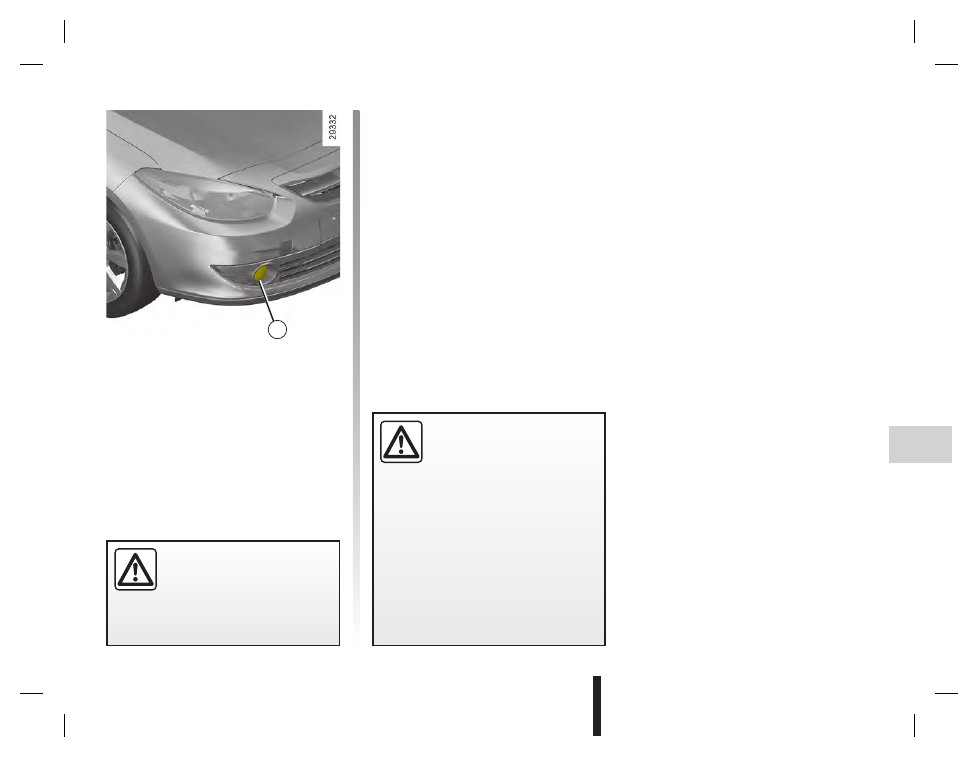

Противотуманные фары 1

Ввиду необходимости снимать передний
бампер мы рекомендуем Вам произво-
дить замену ламп на сервисной стан-
ции компании-производителя.

Внутри  лампы  находятся
под давлением и могут взор-
ваться при замене.
Это  позволит  избежать

травм.

1

Jaune

5.18

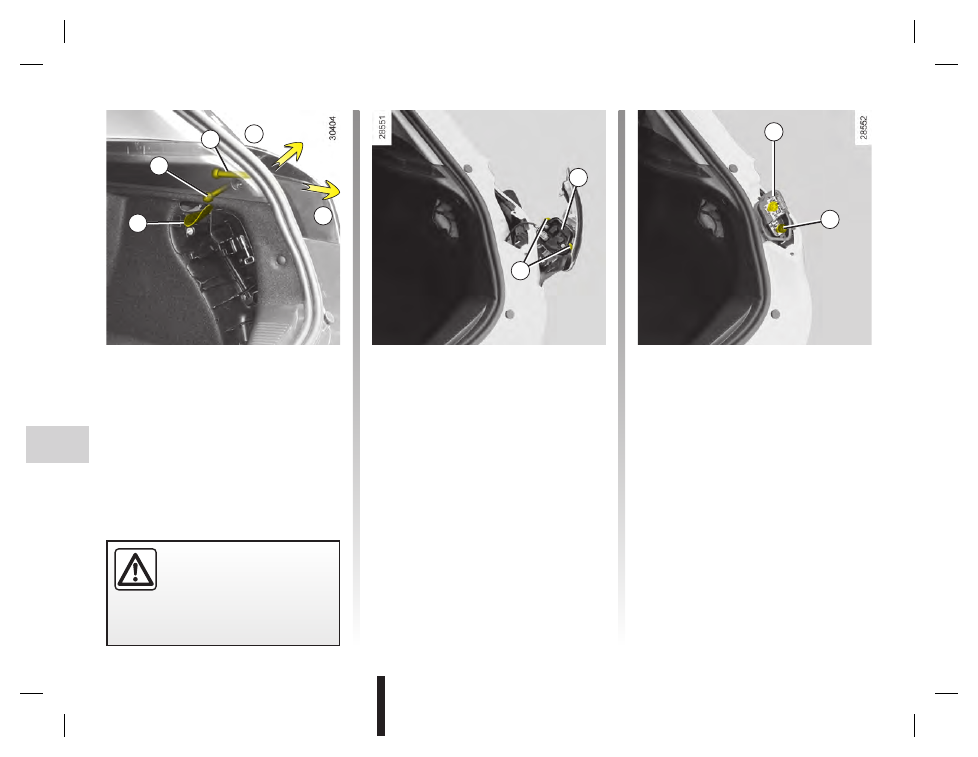

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

(1/5)

6

–  отверните  гайку 2,  нажмите  сверху,

чтобы  высвободить  переднюю  часть
фонаря (в направлении A), затем сни-
мите гайку;

–  снаружи  потяните  фонарь  на  себя

(движение B);

–  снимите патрон 4, разблокировав фик-

саторы 5.

Указатель поворота 6
Тип лампы: PY21W.
Габаритные  огни  и  фонарь  стоп-сиг-
нала 7
Тип лампы: P21/5W.

Установка
Для установки действуйте в обратном по-
рядке,  стараясь  не  повредить  электро-
проводку.

5-дверная модификация

Указатели поворотов/Габаритные огни
и стоп-сигнал
–  Отсоедините  крышку  набора  инстру-

ментов и извлеките инструменты.

–  Откройте люк 1 для доступа к гайкам 2

и 3;

–  отверните гайку 2, не снимая ее;

Внутри  лампы  находятся
под давлением и могут взор-
ваться при замене.
Существует  риск  получить

травму.

5

7

A

B

1

2

4

3

Jaune

5.19

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

(2/5)

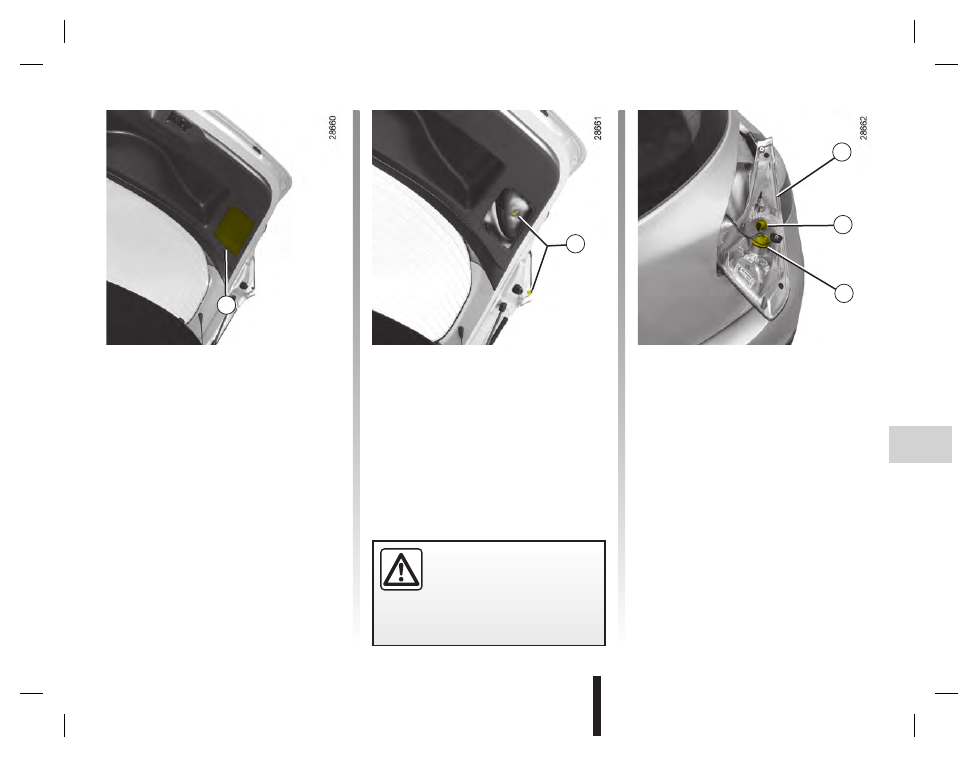

5-дверная модификация

(продолжение)

Противотуманные фонари/габаритные
огни и фонари заднего хода
–  Со  стороны  багажного  отделения  от-

соедините крышку отделения 8, затем
снимите винты 9.

–  Опустите  дверь  багажного  отделе-

ния, затем потяните назад фонарь 10,
чтобы отсоединить его.

–  Отверните  патрон  соответствующей

лампы.

8

10

11

9

12

Фонарь заднего хода 11
Тип лампы: W16W.
Противотуманный  фонарь / габарит-
ный огонь 12
Тип лампы: P21/4W.

Внутри  лампы  находятся
под давлением и могут взор-
ваться при замене.
Существует  риск  получить

травму.

Jaune

5.20

Указатель поворота 16
Тип лампы: PY21W.
Габаритные  огни  и  фонарь  стоп-сиг-
нала 17
Тип лампы: P21/5W.

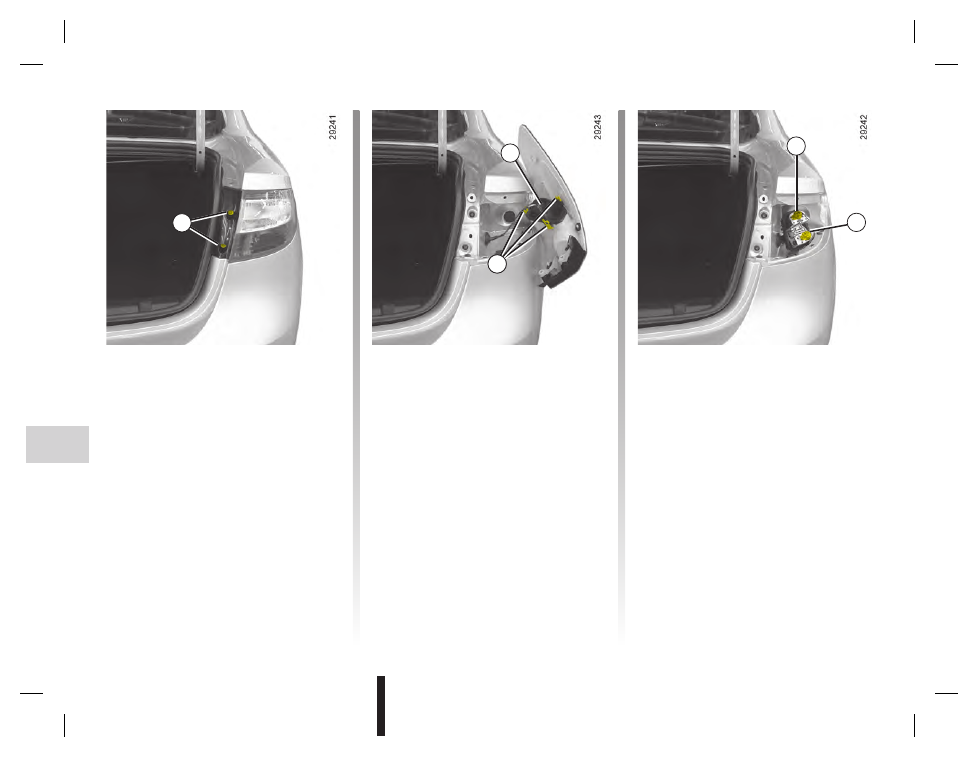

Четырехдверная модификация

кузова

Указатели поворотов / габаритные
огни и стоп-сигнал
–  Откройте  дверь  багажного  отделения

и отверните винты 13, затем высвобо-
дите блок фонарей, потянув его назад.

–  Разблокируйте  защелки 15,  чтобы

снять патрон лампы 14.

–  Отверните  патрон  лампы 16  или 17,

затем замените лампу.

Примечание: убедитесь, что провод на-
ходится на месте прежде чем устанавли-
вать блок фонарей.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

(3/5)

16

4

17

1

14

13

15

Установка
Для установки действуйте в обратном по-
рядке, стараясь не повредить жгут прово-
дов.
