Renault Fluence (2009 год). Руководство - часть 42

Jaune

5.13

ФАРЫ: замена ламп

(1/4)

Пятидверная модификация

кузова

Открыв  капот,  потяните  приспособлени-
е A  вверх.  Снимите  два  винта 1  фары  с
помощью приспособления.
Сместите фару вперед в направляющих
до упора.
Установите  фару  на  место,  затяните
винты 1  и  установите  приспособление  в
гнездо.

Указатели поворотов

Для  разблокировки  поверните  патрон
лампы B.
Тип лампы: PY21W.

Лампы дневного света

Снимите крышку C, разблокируйте патрон
лампы 2, повернув его.
Тип лампы: P21W.

Фары ближнего света D

Галогенные лампы ближнего света
Разблокируйте  два  пружинных  фиксато-
ра D,  извлеките  крышку,  затем  отсоеди-
ните  пружинный  фиксатор 3,  чтобы  из-
влечь лампу 4.
Тип лампы: H7.
Обязательно  используйте  лампы  с
колбой,  не  пропускающей  ультрафиоле-
товое  излучение U.V. 55W, чтобы  пре-
дотвратить повреждение пластмассовых
рассеивателей фар.

1

B

C

D

E

3

2

4

5

B

6

Из-за риска получения травм
при  работе  с  устройствами
под  высоким  напряжением
замена  ламп  этого  типа

должна  производиться  на  сервисной
станции компании-производителя.

Не прикасайтесь руками к стеклянной
колбе лампы. Держите ее за цоколь.
Заменив лампу, проследите за правильной
установкой крышки.

Фары ближнего света с ксеноновыми
лампами
Тип лампы: D1S.

A

Jaune

5.14

При  работах  в  непосред-
ственной  близости  от  двига-
теля,  обратите  внимание  на
то,  что  он  может  оказаться
горячим.  А  также  помните,

что вентилятор системы охлаждения
может включиться в любой момент.
Существует риск получить травму.

Внутри  лампы  находятся
под давлением и могут взор-
ваться при замене.
Существует  риск  получить
травму.

В  соответствии  с  местным  законо-
дательством  и  из  предосторожности
приобретите  на  сервисной  станции
компаниипроизводителя  запасной
набор с комплектом ламп и предохра-
нителей.

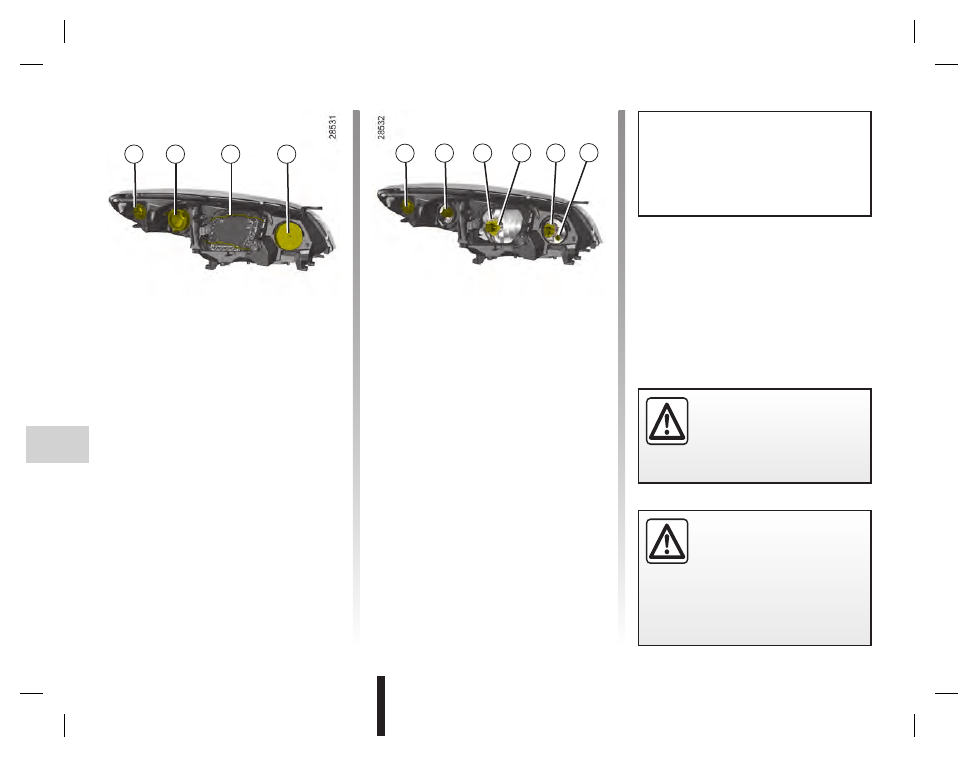

ФАРЫ: замена ламп

(2/4)

Дальний свет фар

Снимите  крышку E,  нажмите  на  патрон
лампы 5, чтобы разблокировать его.
Тип лампы: H7.

B

C

D

E

3

2

4

5

B

6

Передние габаритные огни

Снимите  крышку E  и  потяните  за
патрон 6.
Тип ламп: W5W.

Jaune

5.15

Тип лампы: H7.
Обязательно  используйте  лампы  с
колбой,  не  пропускающей  ультрафиоле-
товое  излучение U.V. 55W, чтобы  пре-
дотвратить повреждение пластмассовых
рассеивателей фар.
Не прикасайтесь к колбе лампы.
Заменив лампу, проследите за правиль-
ной установкой крышки.

Фары ближнего света с ксеноновыми
лампами
Тип лампы: D1S.

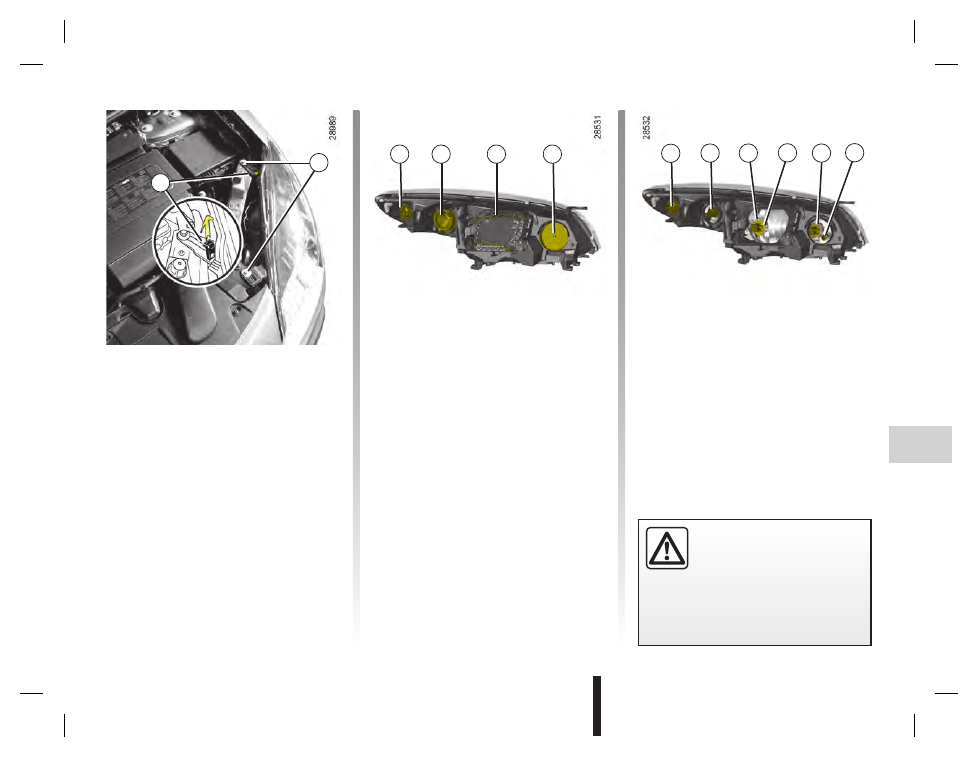

ФАРЫ: замена ламп

(3/4)

Указатели поворотов

Снимите  крышку B,  поверните  патрон
лампы 2  на  четверть  оборота  и  вывер-
ните лампу на четверть оборота.
Тип лампы: PY21W.

Фары ближнего света C

Галогенные лампы ближнего света
Снимите  крышку C,  затем  отсоедините
разъем лампы 3.
Надавите  на  верхнюю  часть  защелки 6,
извлеките узел из гнезда, затем снимите
лампу.

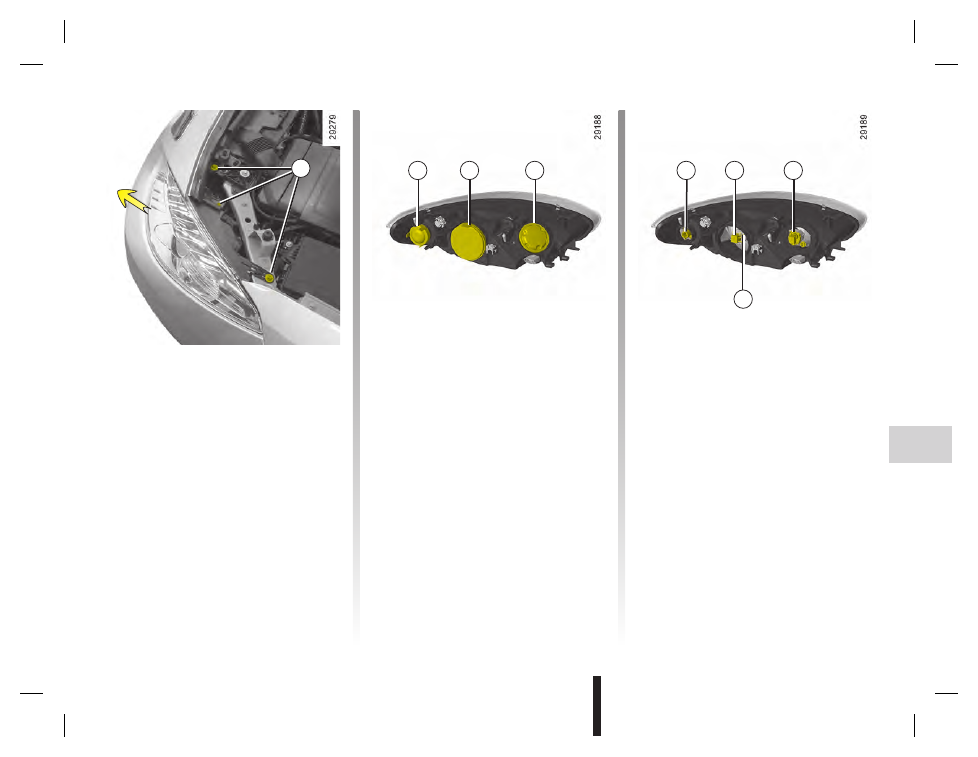

Четырехдверная модификация

кузова

Вы  можете  сами  заменять  описанные
ниже лампы. Во всяком случае, мы Вам
советуем  обратиться  для  их  замены  на
сервисную станцию компании-производи-
теля, если эта операция покажется слож-
ной.
Открыв капот, отверните винты 1 с помо-
щью стандартного инструмента.
Потяните фару до упора по направлению
стрелки.
Примечание: фара не может быть извле-
чена полностью. Не прилагайте слишком
большое  усилие,  которое  может  повре-
дить соединения.

B

C

D

2

6

4

3

1

Jaune

5.16

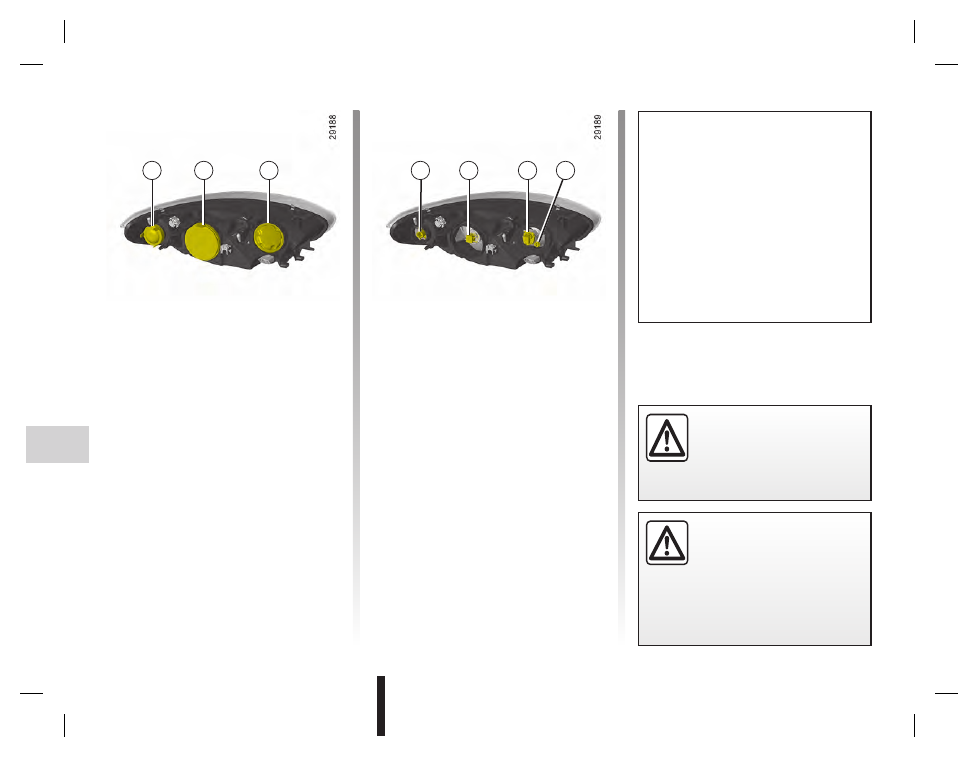

ФАРЫ: замена ламп

(4/4)

Дальний свет фар

Отверните крышку D на четверть оборота
и снимите разъем 4 вместе с лампой.
Извлеките лампу из разъема.
Тип лампы: H7.

Габаритные огни

Отверните  крышку D  на  четверть  обо-
рота,  потяните  патрон  лампы 7  и  извле-
ките лампу.
Тип лампы: W5W.

B

C

D

Вы  можете  сами  заменять  описан-
ные  ниже  лампы.  Во  всяком  случае,
мы Вам советуем обратиться для их
замены на сервисную станцию компа-
нии-производителя,  если  эта  опера-
ция покажется сложной.
В целях предосторожности, приобре-
тите  заранее  на  сервисной  станции
компании-производителя  запасной
набор с комплектом ламп и предохра-
нителей.

2

7

4

3

Внутри  лампы  находятся
под давлением и могут взор-
ваться при замене.
Существует  риск  получить
травму.

При  работах  в  непосред-
ственной  близости  от  двига-
теля,  обратите  внимание  на
то,  что  он  может  оказаться
горячим.  А  также  помните,

что вентилятор системы охлаждения
может включиться в любой момент.
Существует риск получить травму.
