MULTIPLEXADO

Diagnóstico - Preliminares

88B

88B-3

1  - Resultado del control

El útil presenta un esquema de la red con los segmentos defectuosos, no diagnosticables o correctos
(ver la pantalla siguiente).

Se denominan segmentos los dos cables Can H y Can L trenzados que unen dos elementos
(calculador, episure o racor).

1

: resultado del test

2 y 3

: lista de los segmentos que fallan y/o de los calculadores no reconocidos

4

: esquema de la red (en rojo los segmentos defectuosos)

Segmento verde

: segmento funcional

Segmento rojo

: segmento defectuoso

Segmento negro

: segmento no diagnosticado

Calculador verde

: presente y reconocido

Calculador cruzado rojo : reconocido pero no presente
Calculador negro

: no es diagnosticable

can x24 ph2

MULTIPLEXADO

Diagnóstico - Preliminares

88B

88B-4

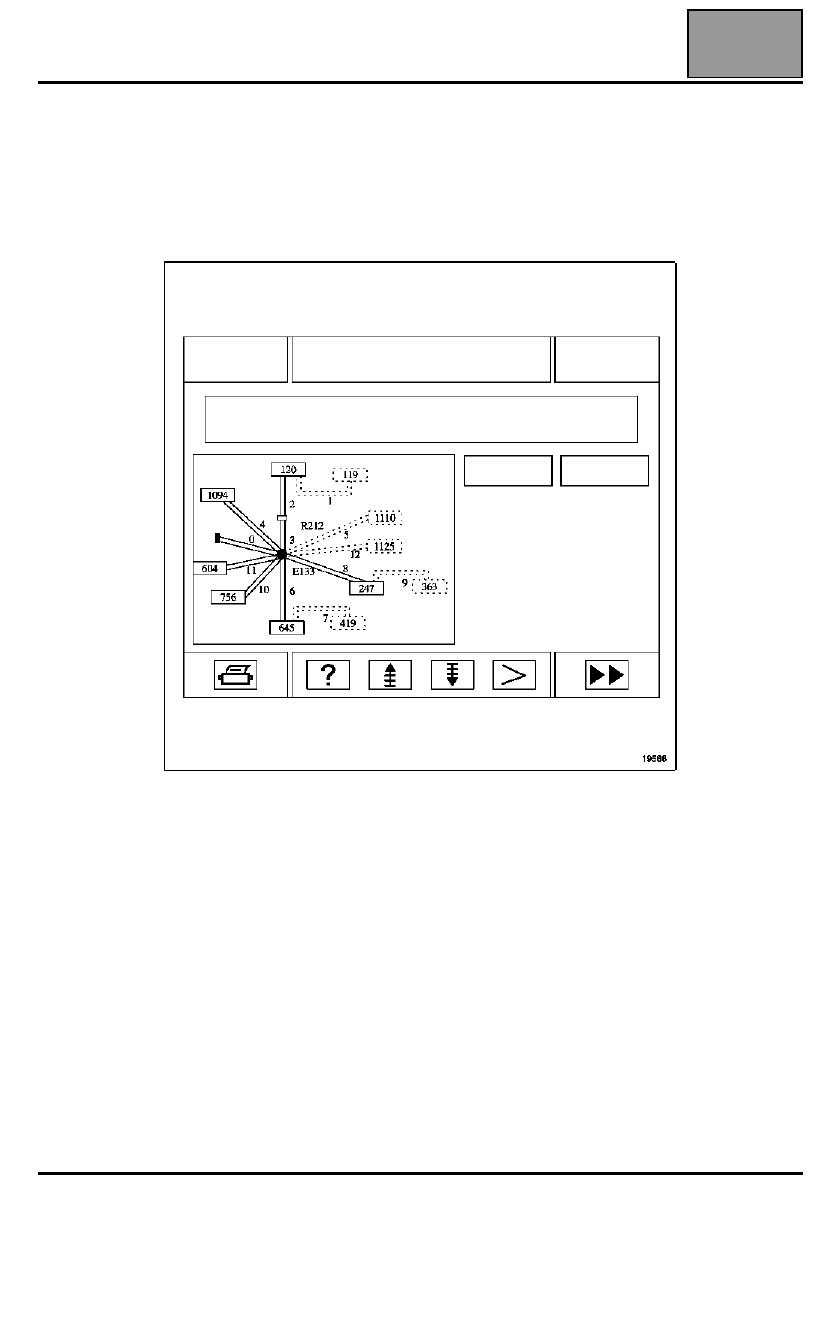

En este caso, la topología de la red multiplexada se parece más al siguiente esquema, con los 1125 (navegación) y
721 (ABS) si esta opción está presente en el vehículo.

2 - Tratamiento de los segmentos defectuosos

El útil propone dos pantallas:
– una con el esquema de la red con los segmentos defectuosos
– la otra con los esquemas de la red y los calculadores no reconocidos (calculadores no conformes), no detectados

(que no han respondido al útil), o no diagnosticables (cuyo diagnóstico no es posible con el útil pero que están
presentes en la red multiplexada).

Se puede cambiar en cualquier momento de un esquema a otro.

a) Todos los segmentos están defectuosos o no diagnosticados

Todos los segmentos fallan y no ha respondido ningún calculador, se trata de un problema de alimentación de los
calculadores.

Aplicar en este caso el método: "Red multiplexada fuera de servicio".

b) Solamente algunos segmentos están defectuosos

Si en los extremos de los segmentos que fallan hay un calculador no reconocido o no detectado, verificar en primer
lugar las alimentaciones y la conformidad de los calculadores efectuando un diagnóstico del calculador.

Aplicar en este caso el método descrito en el capítulo: "Fallo segmento multiplexado".

can x24 ph2

Lista de las piezas bajo vigilancia: Calculador

FICHA DE DIAGNÓSTICO

Calculador no reconocido por el útil de diagnóstico

Página 1 / 2

●

Identificación administrativa

Fecha

2

0

Ficha cumplimentada por

VIN

Motor

Útil de diagnóstico

CLIP

Versión de puesta al día

●

Sensación del cliente

Otro

Sus precisiones:

●

Condiciones de aparición de la sensación del cliente

Otro

Sus precisiones:

●

Documentación utilizada para el diagnóstico

Método de diagnóstico utilizado

Tipo de manual de diagnóstico:

Manual de Reparación

 Nota Técnica

 Diagnóstico asistido

N

°

 del manual de diagnóstico:

Esquema eléctrico utilizado

N

°

 de la Nota Técnica del

Esquema Eléctrico:

Otras documentaciones

Título y / o referencia:

FD 95

Ficha de Diagnóstico

página que hay que imprimir o fotocopiar   -   página que hay que imprimir o fotocopiar    -   página que hay que imprimir o fotocopiar

Hay que leer con el útil de diagnóstico (pantalla identificación):

FICHA DE DIAGNÓSTICO

Calculador no reconocido por el útil de diagnóstico

Página 2 / 2

●

Identificación del calculador y de las piezas sustituidas para el sistema

Referencia calculador

Número de proveedor

Número de programa

Versión software

N

°

 calibración

VDIAG

●

Informaciones específicas del sistema

Mensaje de error del útil al establecer la relación con el calculador:

●

Informaciones complementarias

¿Qué elementos le han llevado a sustituir
el calculador?
¿Qué otras piezas han sido sustituidas?

¿Otras funciones que fallan?

Sus precisiones:

FD 95

Ficha de Diagnóstico

página que hay que imprimir o fotocopiar   -   página que hay que imprimir o fotocopiar    -   página que hay que imprimir o fotocopiar
