Renault Megane (Scenic). Руководство - часть 92





Renault Megane

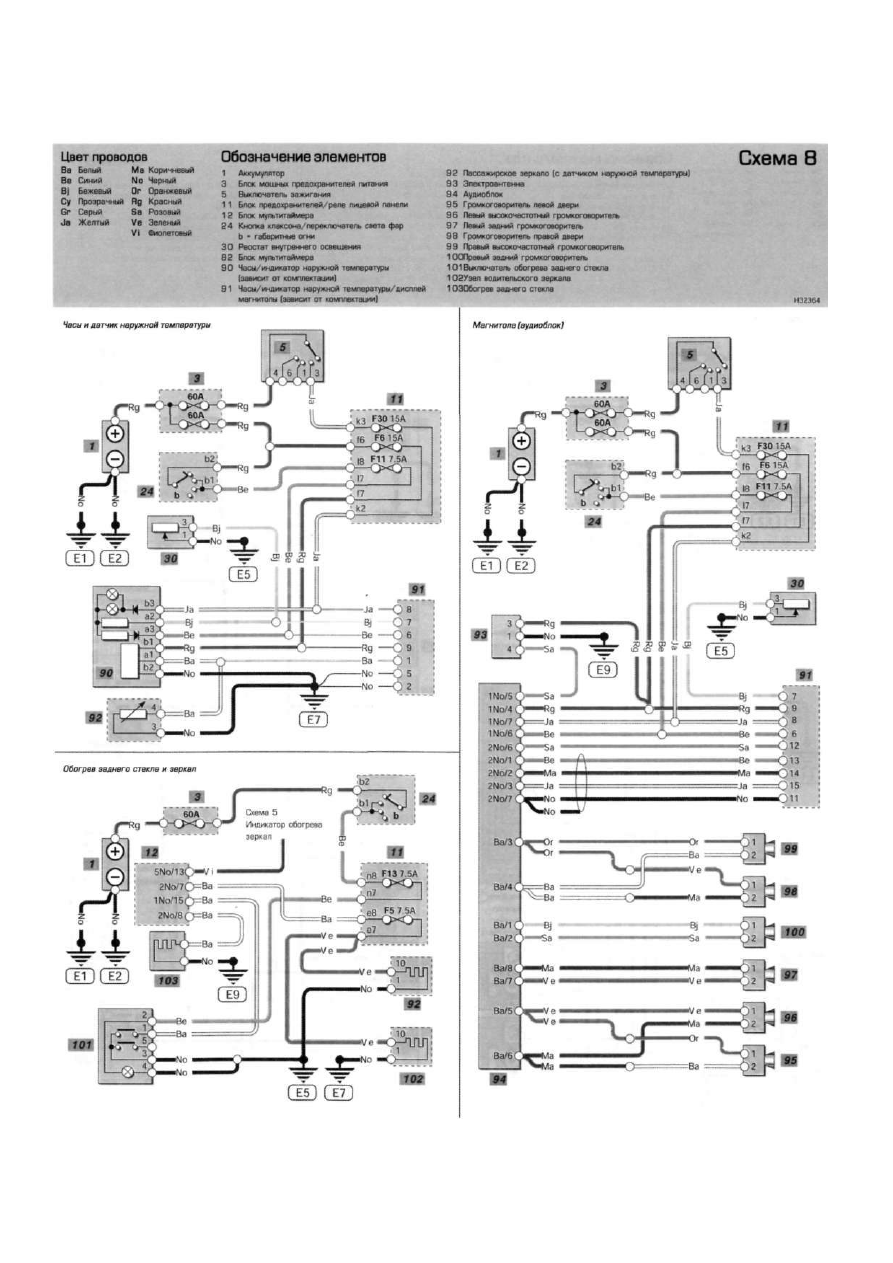

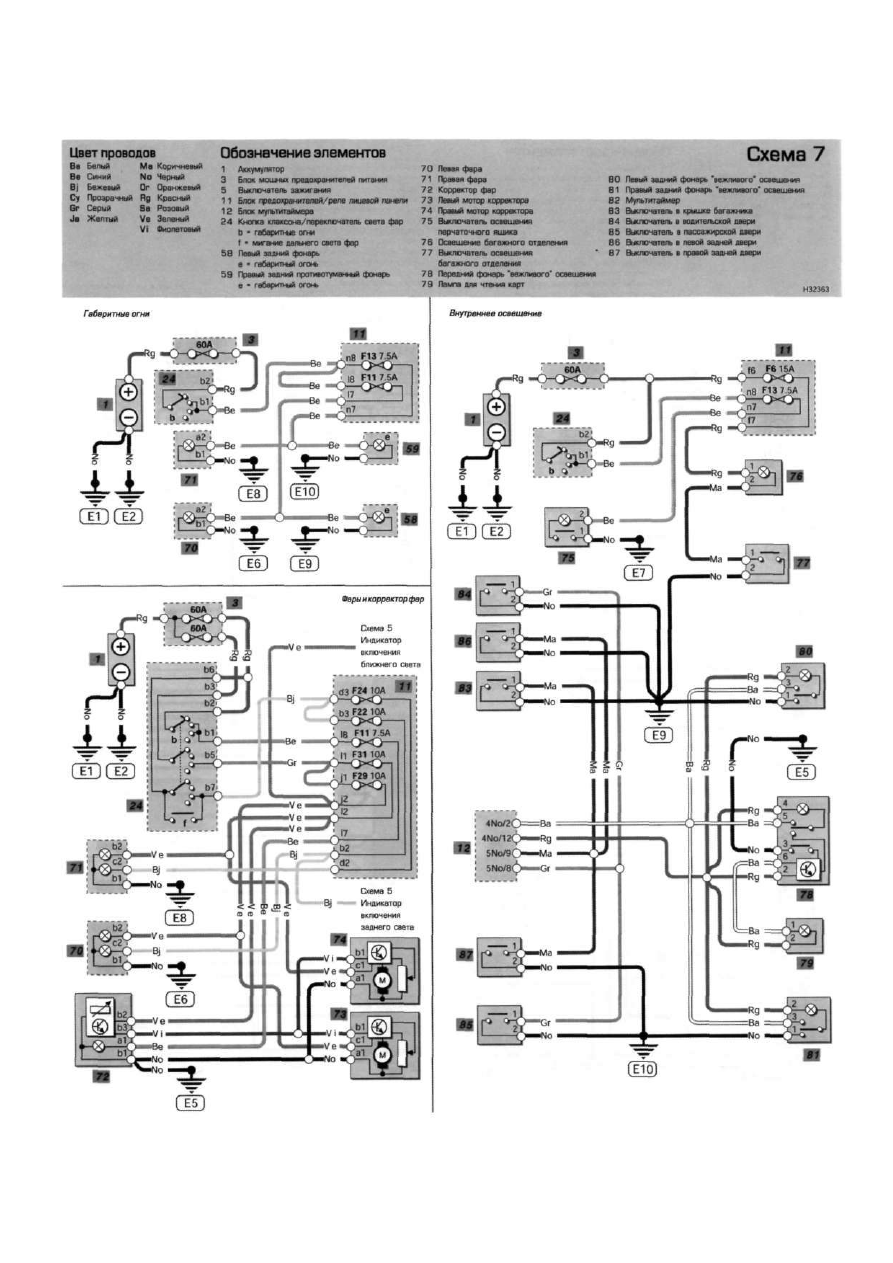

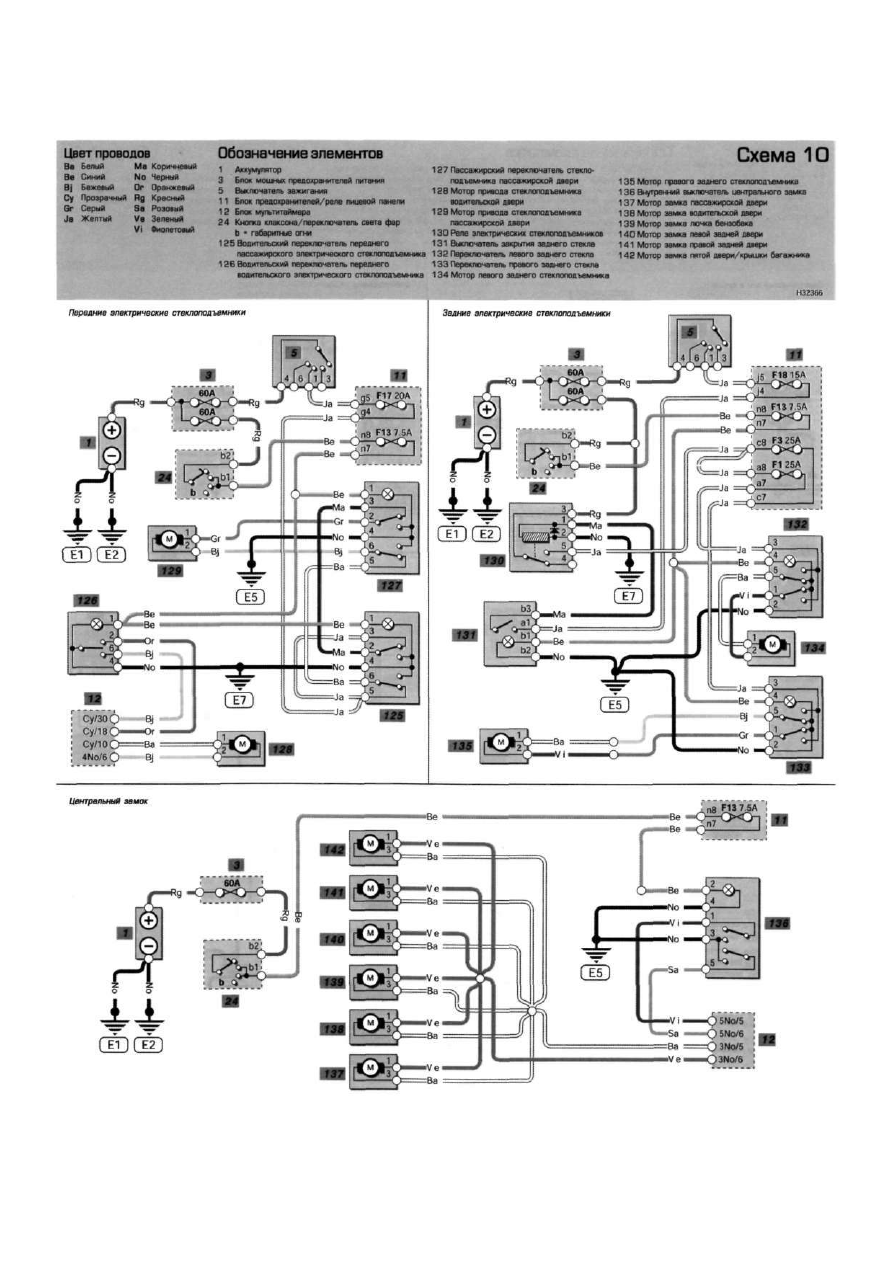

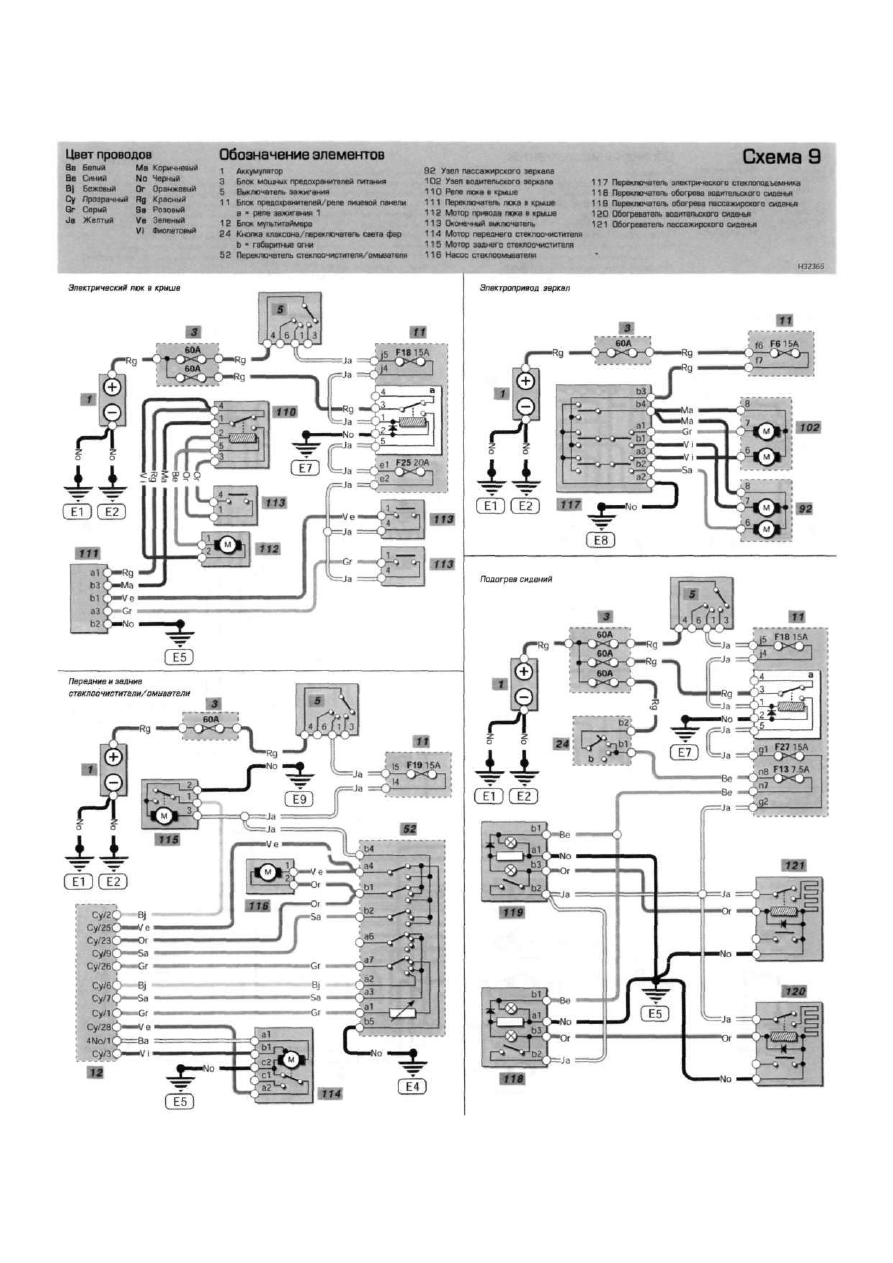

Электрические схемы 12•31

Renault Megane

1 2 • 3 2 Электрические схемы

Электрические схемы  1 2 • 3 3

Renault Megane

1 2 • 3 4 Электрические схемы

Renault Megane
