Renault Megane (Scenic). Руководство - часть 91

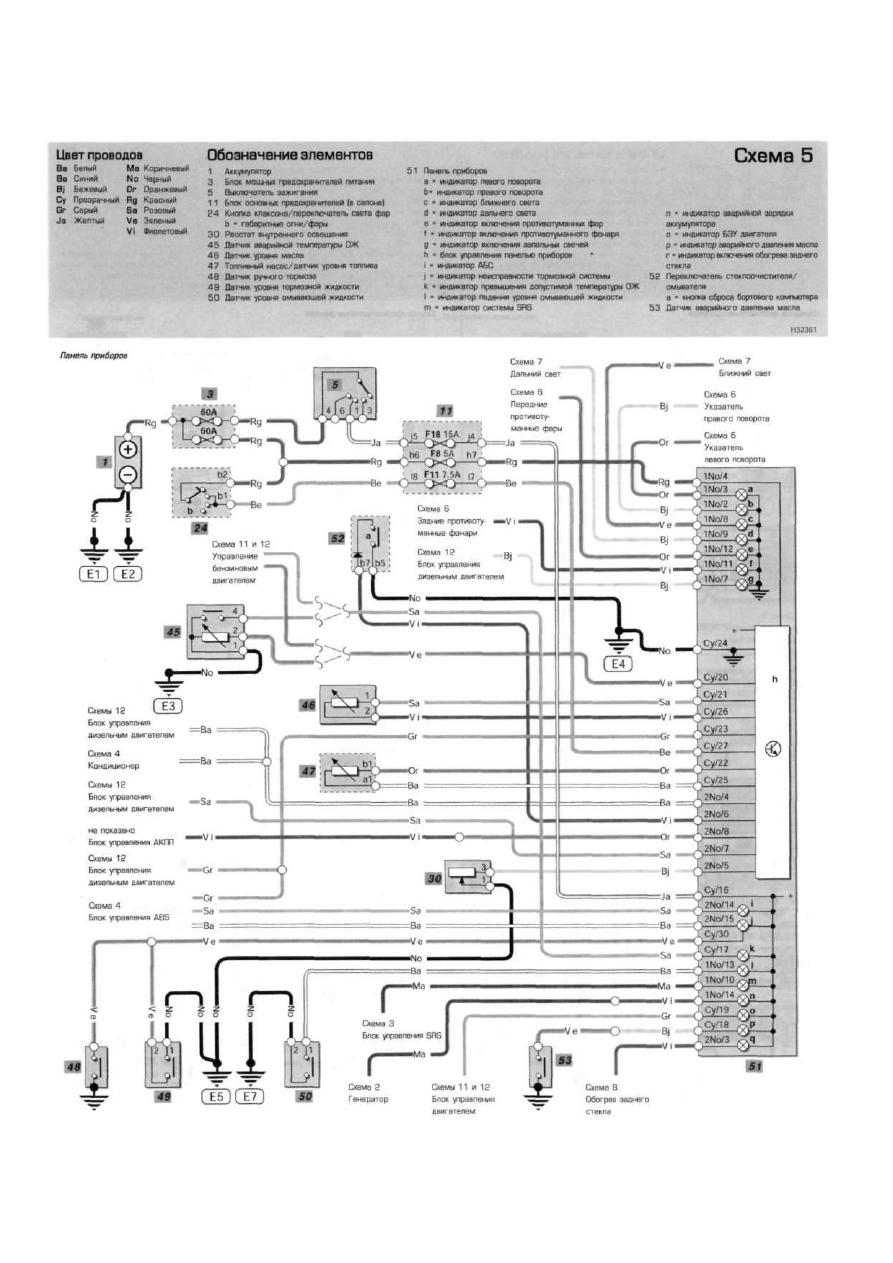

Электрические схемы  1 2 • 2 7

Renault Megane

Renault Megane

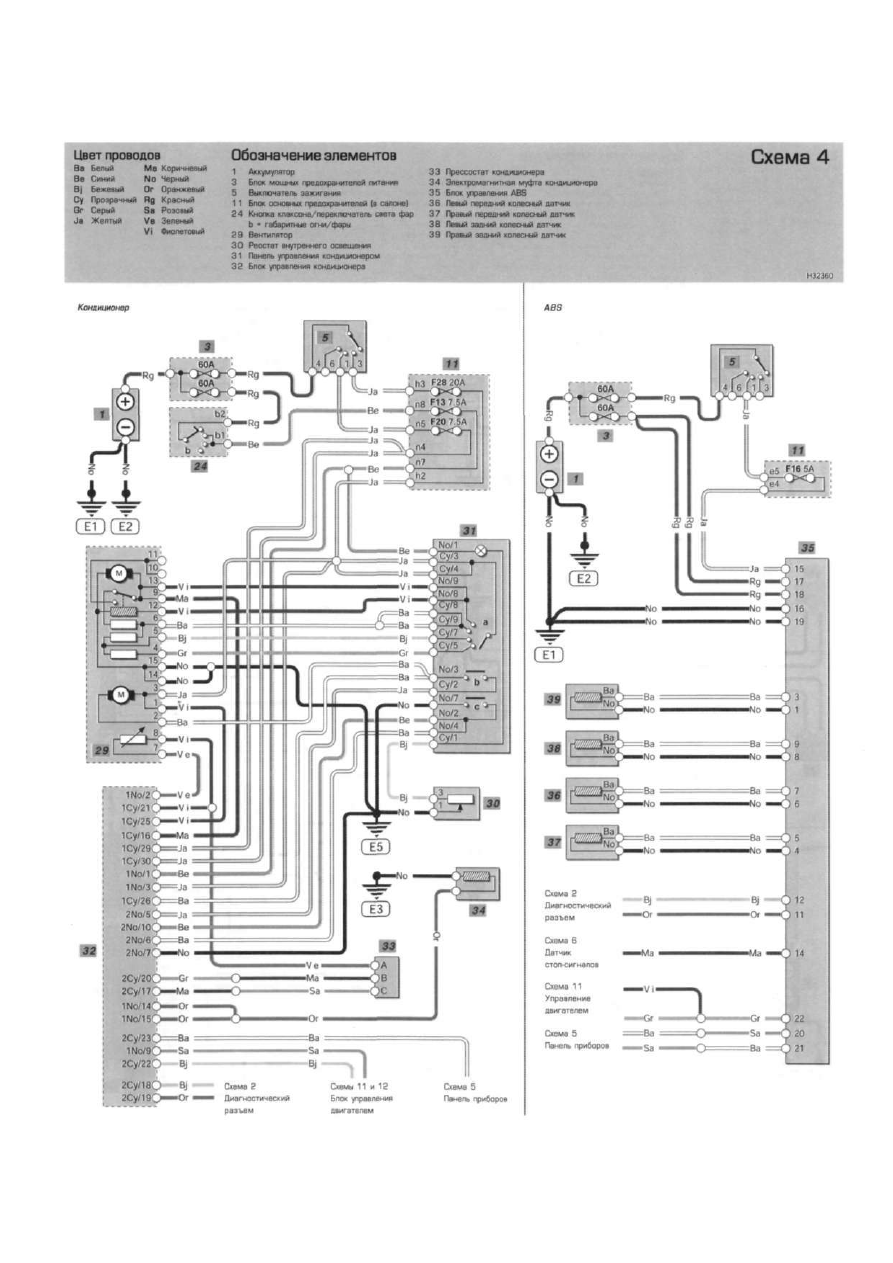

1 2 • 2 8 Электрические схемы

Renault Megane

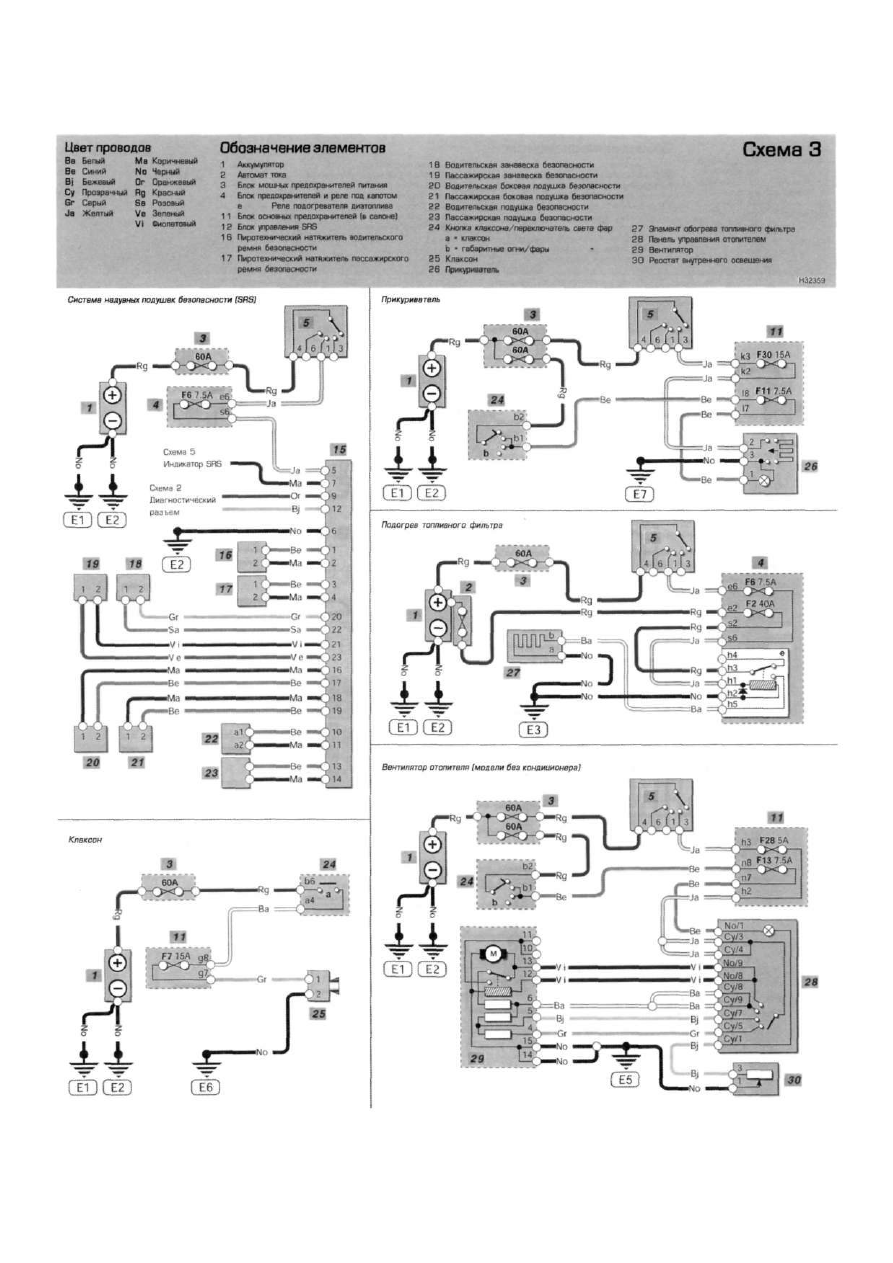

Электрические схемы  1 2 • 2 9

Renault Megane

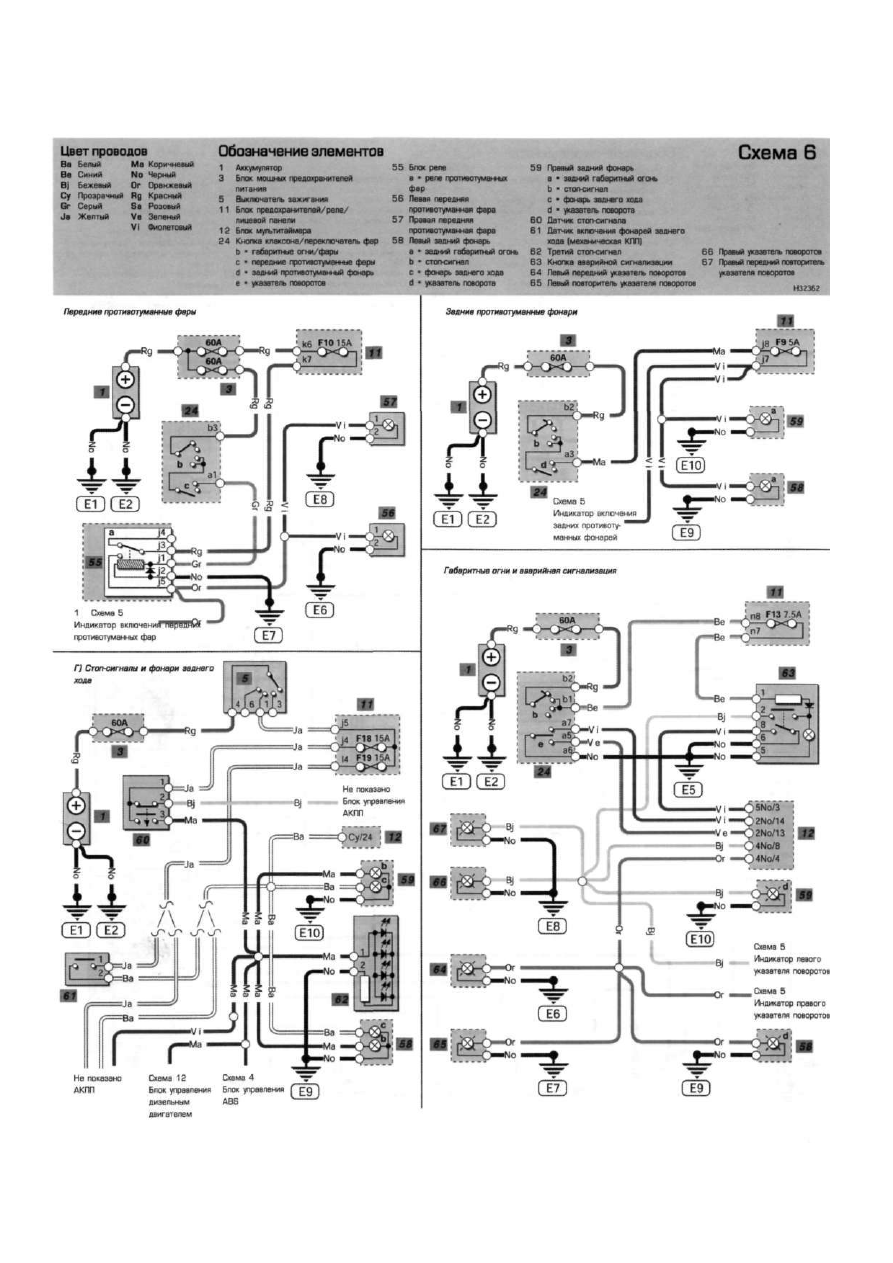

1 2 • 3 0 Электрические схемы
