Электрооборудование кузова 12 • 19

Рис. 17.3.а. На моделях хэтчбек отвер­

ните винты крепления и открепите па­

нель обивки от пятой двери...

5. Отверните гайку крепления спереди
бачка и выньте его из-под крыла.
6. Установка - обратная процедура. До­
лейте в бачок жидкость и убедитесь в от­
сутствии протечек.

Насос стеклоомывателя

7. Снимите бачок омывателя, как описано

выше в настоящем параграфе.
8. Аккуратно отсоедините шланги от

насоса и вытяните его из бачка (рис. 22.9].

Будьте готовы к разливу жидкости.
9. Установка-обратнаяпроцедура.Перед

установкой насоса проверьте резиновое

уплотнение в бачке.

Датчик уровня омывающей

жидкости

10. Если датчик предусмотрен, для полу­

чения доступа затяните ручной тормоз,

поднимите переднюю часть автомобиля

домкратом и установите страховочные

опоры(см. Лоднятиеавтомобилядомкрагом

и установка страховочных опор). Снимите

правое переднее колесо и локер.

11. Отсоедините разъем проводки от дат­

чика и аккуратно выньте датчик из бачка,

подставив для сбора его содержимоготазик.

Снимите уплотнитель и смойте жидкость

холодной водой.

12. Установка - обратная процедура. Если

уплотнитель плох, замените и его.

Форсунка омывателя

13. Открыв капот, аккуратно выньте клипсы

и снимите изолирующую панель, чтобы

Рис. 17.3,б.... отсоедините разъем про­

водки ...

получить доступ к форсункам. Отсоедините

шланг от форсунки и аккуратно выпрессуйте

ее из капота (рис. 18.13,а, б). Постарайтесь

не повредить накладку или краску.

14. Установка - обратная процедура. Сна­

чала укрепите шланг на штуцере форсунки,

затем зафиксируйте форсунку в гнезде.

Форсунка регулируется, если в ее распы­

литель вставить булавку и развернуть его в

необходимом направлении.

Форсунка омывателя стекла

пятой двери

15. Откройте пятую дверь и стяните уплот­

нитель проема, чтобы освободить потолок.

16. Сдавите язычки и выньте фиксаторы

потолка.

17. Снимите заглушки петель пятой двери

с потолка и аккуратно стяните потолок так,

чтобы получить доступ к форсунке.

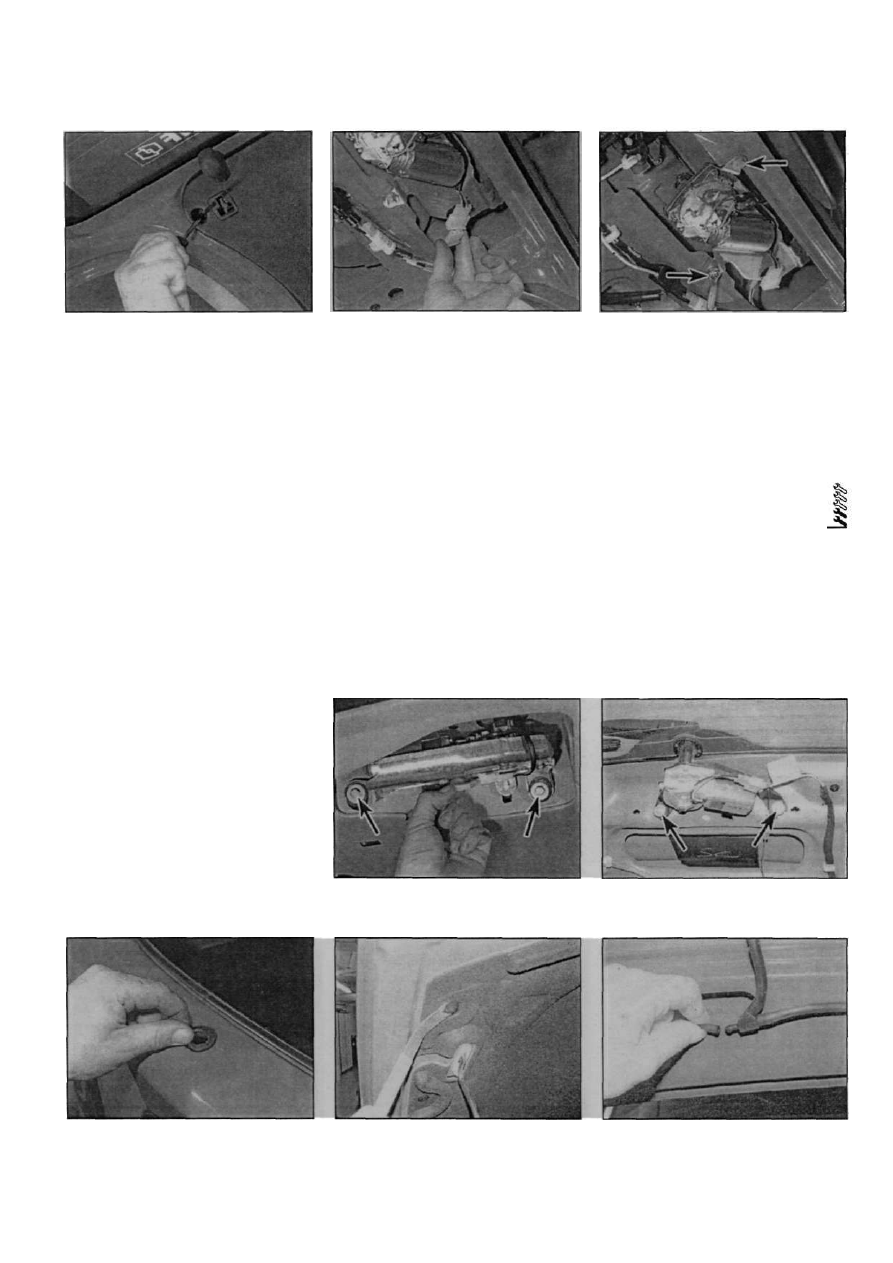

Рис. 17.3,в. ...отверните болты крепления

(указаны стрелками) и снимите мотор с

двери

18. Отверните гайку и выньте форсунку с

уплотнителем, отсоединив ее от шланга.

19. Установка - обратная процедура. Фор­

сунка регулируется, если в ее распылитель

вставить булавку и развернуть его в необ­

ходимом направлении.

19 Магнитола -

снятие и установка

Примечание: Все магнитолы, устанавли­
ваемые на автомобиле Renault, комплек­

туются стандартными разъемами DIN. Для

снятия потребуются специальные захваты,
которые можно приобрести у специалистов.

Снятие

1. Отсоедините провод "массы" от акку­

мулятора (см. Отключение аккумулятора

Рис. 17.4. На моделях купе отсоедините

проводку и отверните болты крепления

(указаны стрелками]. Снимите мотор

Рис. 17.5 Отверните болты крепления

(указаны стрелками]

Рис. 17.6 Перед установкой проверьте

состояние уплотнителя шпинделя

Рис. 18.13.а. Открепите потолок..

Рис. 18.13.б.... и отсоедините шланг

Renault Megane

12 • 20 Электрооборудование кузова

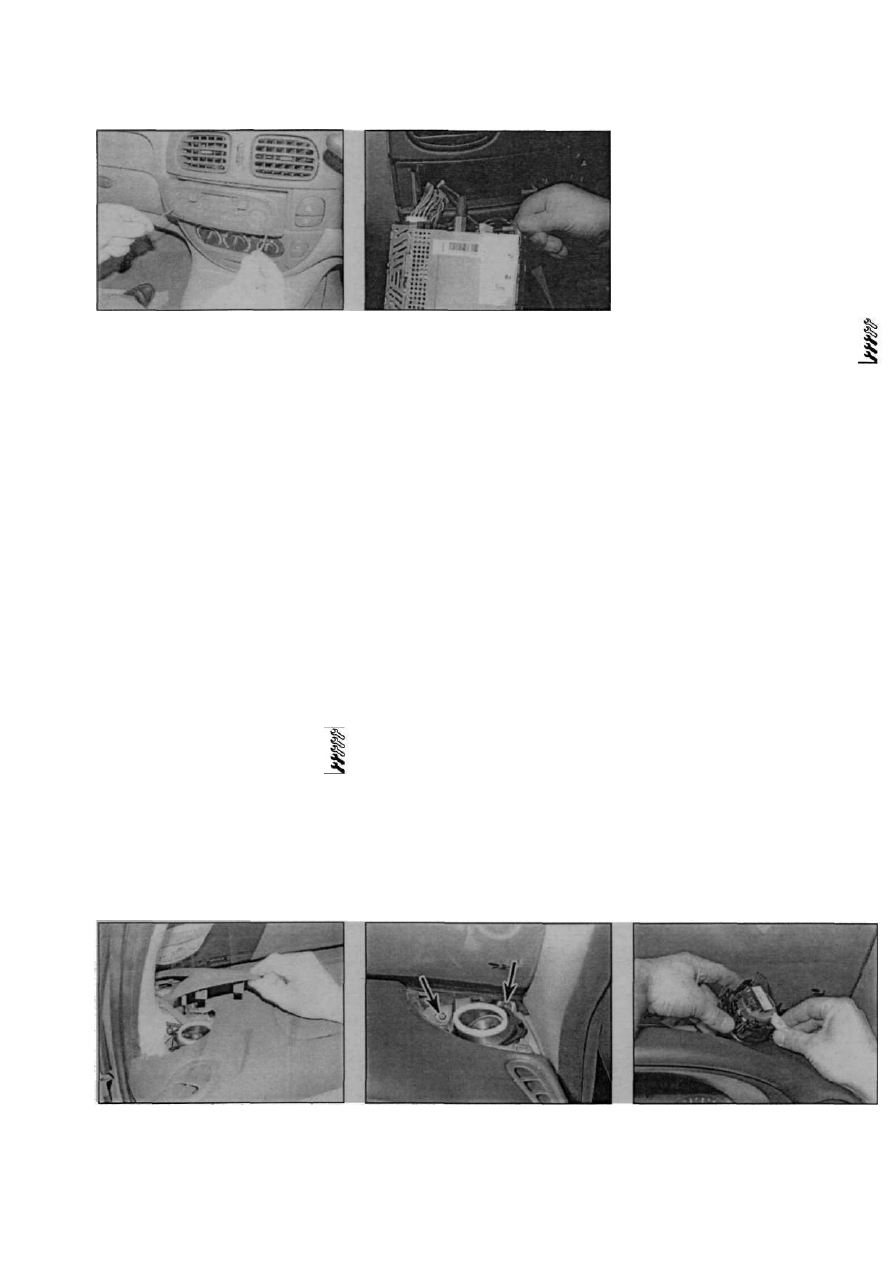

Рис. 19.3 Вставив изогнутые электроды,

освободите зашелки

в главе 5А) и отведите его в сторону.

2. Если предусмотрены, снимите плас­

тиковые накладки с двух сторон магнитолы.

3. Вставьте захваты в щели с боков маг­

нитолы до защелкивания. Вытяните маг­

нитолу захватами из лицевой панели. Если

захватов нет, можно изогнуть сварочные

электроды. Вставьте электроды в отверстия

с двух сторон блока до освобождения

защелок (рис. 19.3).
4. Отсоедините разъемы проводки и

кабель антенны от задней части магнитолы

(рис. 19.4).

Установка
5. Присоедините разъемы проводки и
антенный штеккер к задней части маг­
нитолы.
6. Вставьте магнитолу в лицевую панель
до защелкивания фиксирующих выступов.
7. Если предусмотрены, установите плас­

тиковые накладки и подключите аккумулятор.

20 Громкоговорители -

снятие и установка

Громкоговорители лицевой

панели

1. Снимите верхнюю накладку громкогово­

рителя с лицевой панели [рис. 20.1).
2. Отверните винты крепления и подни­

мите громкоговоритель. Отсоедините

Рис. 19.4 Выньте магнитолу, отсоеди­

ните разъемы проводки и антенный

штеккер

разъем проводки и снимите громкогово­

ритель с накладки лицевой панели (рис.

20.2,а, б).
3. Установка - обратная процедура.

Громкоговорители передних

дверей

4. Открепите декоративную решетку от

панели обивки и снимите ее с двери (рис.

20.4).
5. Отверните четыре винта крепления

громкоговорителя и выньте его из корпуса в

двери, попутно отсоединив проводку (рис.

20.5).
6. Установка - обратная процедура.

Задние громкоговорители
Модели хэтчбек

7. Изнутри багажного отделения отсое­

дините разъем проводки громкоговорителя,

отверните винты крепления и снимите
громкоговорительсавтомобиля (рис. 20.7).
8. Установка - обратная процедура.

Модели купе и седан

9. Аккуратно поверните и открепите ре­

шетку громкоговорителя с полки.

10. Отверните винты крепления и снимите

громкоговоритель, отсоединив проводку, как

станет доступна.

11. Установка - обратная процедура.

Модели Scenic

12. Поддев отверткой с широким жалом,

освободите три фиксатора нижнего края

решетки громкоговорителя, расположен­

ного в накладке задней арки. Поднимите

решетку вверх и вытяните ее в направлении

центра автомобиля, чтобы снять (рис. 20.12).

13. Отверните винты крепления и снимите

громкоговоритель, отсоединив проводку, как

станет доступна.

14. Установка - обратная процедура.

21 Радиоантенна -

снятие и установка

Снятие

1. Мачта антенны имеет резьбовое соеди­

нение с основанием и снимается несложно.

2. Чтобы снять весь узел антенны, по­

требуется снять потолочную консоль. Для

этого снимите переднюю крышку с консоли

вперед и отсоедините разъём проводки.

Отверните винты крепления консоли и

сдвиньте консоль вперед, чтобы снять ее с

крыши. Отсоедините разъемы проводки и

снимите консоль с автомобиля. Снимите

изоляционный колпачок (если предусмот­

рен), отверните гайку кабеля антенны (рис.

21.2). Отсоедините антенный кабель и

снимите антенну с крыши, не забыв про

резиновый уплотнитель.

Установка

3. Установка - обратная процедура.

22 Противоугонная

система -

общая информация

Примечание: Информация касается только
систем, установленных, как стандартное
оборудование.

Обшая информация

1. Большинство моделей в стандартно

комплектации оборудованы противоугонной
системой. Система автоматически активи-

Рис. 20.1 Аккуратно поддев, снимите ре­

шетку громкоговорителя с лицевой па­

нели

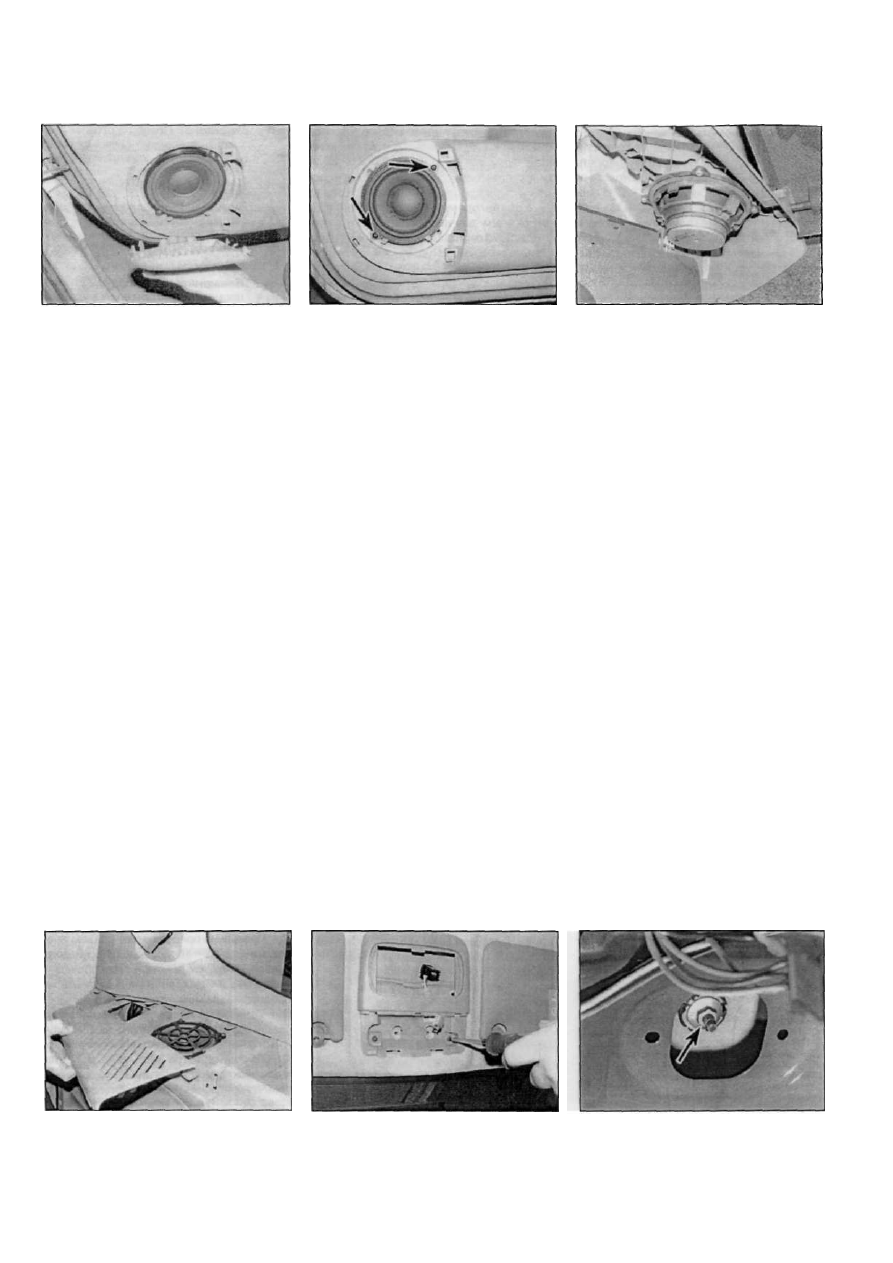

Рис. 20.2,а. Отверните винты крепления

(указаны стрелками)...

Рис. 20.2,б. ... и снимите громкогово­

ритель, отсоединив от него разъем

проводки

■

Renault Megane

Электрооборудование кузова  1 2 • 2 1

Рис. 20.4 На моделях с электрическими

стеклоподъемниками открепите решетку

дверного громкоговорителя

руется и деактивируется посредством

дистанционного выключателя (брелок)

центрального замка (если предусмотрен).

Если система активирована, постоянно

светится предупреждающий индикатор,

расположенный на консоли крыши. В до­

полнение к этому в систему встроен им-

мобилайзер двигателя.
2. Большинство двигателей оборудовано

иммобилайзером. На моделях с противоу­

гонной сигнализацией иммобипайзер вклю­

чается и выключается одновременно с сиг­

нализацией. На моделях без дистанционно

управляемого центрального замка иммо­

бипайзер срабатывает от кодированного

ключа зажигания. Если иммобипайзер

активирован (включен), на панели приборов

постоянно светится индикатор.

Противоугонная система

Примечание: Если двери закрываются и
открываются кпючом, противоугонная сис­

тема не активируется.

3. Под охраной системы находится капот,

крышка багажника и все двери (установле­

ны контактные датчики). Система также

оборудована ультразвуковыми датчиками

движения в салоне, расположенными в

консоликрыши.Если, покакой-либо причине,

брелок не сработает, сигнализацию можно

отключить ключом. Для этого необходимо

открыть ключом дверь, войти в салон; при

этом сработает звуковая сигнализация.

Откройте перчаточный ящик и переведите

переключатель в положение "OFF".

Рис. 20.5 Отверните винты крепления

(указаны стрелками)

4. Если сигнализация активировать с

помощью брелока, сирена должна "пикнуть"

и аварийная сигнализация должна мигнуть.

Если при срабатывании замков дверей си­

рена промолчала и аварийная сигнализа­

ция не мигнула, убедитесь в том, что вык­

лючатель в перчаточном яшике не пе­

реведен в положение "OFF". Если сирена

"пикнула", но аварийная сигнализация не

мигнула, проверьте, все ли двери, капот и

багажник закрыты. Как только плотно за­

кроете, например, открытую дверь, аварий­

ная сигнализация должна мигнуть, пока­

зывая, что все контактные датчики сработа­

ли верно.
5. Чтобы отключить сигнализацию, с помо­

щью брелока откройте двери, затем открой­

те перчаточный ящик и ключом зажигания

переведите выключатель сигнализации

в положение "OFF". Чтобы снова включить

сигнализацию, переведите выключатель

в перчаточном ящике в положение "ON",

далее используйте для управления сигна­

лизацией брелок.
6. При появлении неисправностей в сис­

теме обратитесь за помощью к дилеру

компании Renault.

Иммобилайзер двигателя

Модели с центральным замком

Предупреждение: Если брелок сигнали­
зации неисправен, воспользуйтесь запас­
ным брепком. прилагаемым к автомо­
билю, чтобы открыть дверь и отключить

Рис. 21.2,а. Отверните винты крепле­

ния ...

Рис. 20.7 Тыловой громкоговоритель под
задней попкой - хэтчбек

сигнализацию. Если запасного брелока

нет, обратитесь за помощью к дилеру

компании Renault; двигатель без рабо­

тающего брелока сигнализации не за­

вести.

7. На моделях с дистанционно управля­
емым центральным замком для управления
им предназначен передатчик, упрятанный
в брелок.
8. Если двери закрыть с помощью брело­
ка, иммобипайзер включится, на панели
приборов будет постоянно светиться инди­
катор. Если дверь с помощью брелока от­
крыть, индикатор погаснет. При включении

зажигания индикатор будет светиться
несколько секунд, затем погаснет, инди­
цируя, таким образом, распознавание пра­
вильного кода ключа и возможность запуска
двигателя.
9. Если при включении зажигания инди­
катор не гаснет, или мигает при работа­
ющем двигателе, иммобипайзер неиспра­
вен, его необходимо предъявить дилеру
компании Renault для проверки.

Модели без центрального замка

Предупреждение: Если ключ зажиганий

потерян/сломан, воспользуйтесь запас­

ным ключом. Если запасного ключа нет.

обратитесь за помощью к дилеру ком­

пании Renault, без кодового устройства

ключа двигатель не завести.

10. На моделях без центрального замка

иммобипайзер активируется ключом за­
жигания.

Рис. 21.2.б. ... и отверните гайку креп­

ления антенны (указана стрелкой]

Рис. 20.12. Отверните винты крепле­

ния ...

Renault Megane

1 2 • 2 2 Электрооборудование кузова

11. Если зажигание выключить и ключ

вынуть из замка, иммобилайзер включится и

на панели приборов будет постоянно гореть

индикатор. Если ключ снова вставить и

включить зажигание, индикатор через нес­

колько секунд должен погаснуть, показывая,

что принят правильный сигнал от ключа и

двигатель можно запускать.

12. Если индикатор при работающем дви­

гателе светится постоянно или мигает,

система неисправна и автомобиль необ­

ходимо предъявить дилеру компании Renault

для проверки.

Отключение аккумулятора

13. Перед отключением аккумулятора не­

обходимо деактивировать сигнализацию,

повернув ключом зажигания потайной

выключатель в перчаточном ящике в поло­

жение "OFF". Если этого не сделать, сирена

при отключении аккумулятора сработает.

После подключения аккумулятора верните

потайной выключатель в исходное по­

ложение.

23 Электрические

компоненты передних

сидений -

снятие и установка

Замену подогревателей передних сиде­

ний и электрических сервомоторов необхо­
димо доверить дилеру компании Renault.

Замена их требует снятия сидений полнос­

тью. Замена подогревателя особо сложна,
требует большого опыта снятия обивки.
Единственной доступной автолюбителю опе­
рацией является замена переключателей,
как это описано в параграфе 4.

24 Подушки безопасности -

общая информация

и меры предосторожности

Во всех моделях водительская и пасса­

жирская подушки безопасности устанав­

ливаются какстандартноеоборудование. На
блоке подушки, установленном в центре

случае несанкционированного срабаты­

вания системы, отключите аккумулятор и

деактивируйте систему. Для этого сни­

мите предохранитель системы, установ­

ленный в блоке предохранителей под

лицевой панелью и подождите, по мень­

шей мере, пять минут. Это позволит

конденсаторам блока управления разря­

диться. Закончив работу, установите пре­

дохранитель на место, убедитесь в отсут­

ствии кого-либо в салоне автомобиля,

подключите аккумулятор, откройте дверь

и включите зажигание снаружи авто­

мобиля.

25 Компоненты системы

безопасности -

снятие и установка

щиеся в параграфе 24.

1. Отсоедините отрицательный провод от

аккумулятора, снимите предохранитель

системы, расположенный в блоке под ли­

цевой панелью и подождите, по меньшей

мере, пять минут, чтобы конденсаторы бло­

ка управления разрядились и система де-

активировалась, как это описано в пара­

графе 24.

Водительская подушка

безопасности

Снятие

2. Отверните два винта крепленияподушки

сзади рулевого колеса, вращая его, чтобы

получить к винтам доступ.
3. Верните рулевое колесо в положение

прямолинейного движения, затем аккуратно

снимите узел с рулевого колеса, отсоединив

разъем проводки сзади блока (рис. 25.3).

Обратите внимание на то, что подушку

нельзя ударять или ронять, хранить ее нужно

крышкой вверх.

Рис. 25.3 Снимите водительскую подуш­

ку безопасности и отсоедините ее

разъем проводки

Рис. 25.4 При установке затяните винты

крепления подушки предписанным мо­

ментом

Установка

4. Правильно присоедините разъем про­
водки и установите блок в середине рулевого
колеса, не пережимая при этом проводку.
Заверните винты крепления и затяните их
предписанным моментом (рис. 25.4).
5. Установите предохранитель системы,
убедитесь в том, что в салоне автомобиля
никого нет и подключите аккумулятор.
Открыв водительскую дверь, снаружи авто­
мобиля включите зажигание и убедитесь в
том, что контрольный светодиод засветился.

Renault Megane

Внимание! Перед применением

электродуговой сварки отсоеди­

ните электрический разъем блока

управления подушками.

Внимание! Блок подушки безо­

пасности чувствителен к ударам.

Если блок роняли или ударяли, он

подлежит замене.

Внимание! Не подвергайте сис­

тему перегреву. Сняв подушку

безопасности, храните ее пра-

випьно, чтобы предотвратить несанкцио­

нированное срабатывание.

Внимание! Не допускайте кон­

тактов растворителей или чис­

тящих жидкостей с узлами поду-

шек безопасности. Блоки можно чистить

только мягкой тканью.

Внимание! Перед выполнением

описанных далее операций про­

чтите предупреждения, содержа-

Внимание! Перед выполнением

работ с системой безопасности,

для предотвращения травм в

рулевого колеса, выштампована надпись

AIRBAG. Эта же надпись выштампована на

блоке подушки, установленном в лицевой

панели перед пассажиром. Система вклю­

чает в себя собственно блоки подушек (с

газогенераторами), блок управления (с

встроенным датчиком удара) и предуп­

реждающий светодиод на панели приборов.

Система срабатывает при фронталь­

ном ударе определенной силы, зависящей

от направления удара. За несколько милли­

секунд подушка надувается, формируя

предохранительный пузырь между води­

телем и рулевым колесом и (если уста­

новлена) пассажиром и лицевой панелью.

Это значительно снижает риск нанесения

повреждений водителю и пассажиру. По­

душка сдувается практически незамедли­

тельно. Блок управления также заставляет

сработать механизмы преднатяжителей

ремней безопасности одновременно со

срабатыванием подушек безопасности (см.

главу 11).

При включении зажигания блок управ­

ления выполняет самопроверку, которая

длится около трех секунд, в течение которых

на панели приборов горит светодиод. По

окончании проверки светодиод гаснет. Если

светодиод не загорается, загорается позже

или светится при движении автомобиля,

значит, в системе возникла неисправность.

Автомобиль в этом случае необходимо

незамедлительно предъявить специалистам

дилерского автосервиса.
