256

В случае неисправности

508_ru_Chap08_en-cas-de-pannes_ed01-2016

Не нажимайте слишком сильно на
рычажок замка, так как в случае
перекоса клеммы она не будет
закреплена. Проделайте это еще
раз.

Отключение

аккумуляторной батареи

Для поддержания уровня заряда АКБ,
достаточного для пуска двигателя,
рекомендуется отключать батарею от
бортовой сети в случае длительного
простоя автомобиля.
Прежде чем отсоединить провода от
батареи:
F

  закройте все открывающиеся элементы

кузова (двери, крышку багажника,
стекла, потолочный люк),

F

  выключите все бортовые

потребители электроэнергии (радио,
стеклоочистители, световые приборы, ...),

F

  выключите зажигание и выждите

4 минуты.

Откройте доступ к батарее и снимите
провод с вывода (+).

После присоединения батареи

После присоединения батареи включите

зажигание и подождите 1 минуту перед тем,

как запускать двигатель - это необходимо

для инициализации электронных систем.

Если после этого обнаружатся какие-либо

сбои, обратитесь в сервисную сеть PEUGEOT

или в специализированный техцентр.

Следуя рекомендациям, изложенным в

соответствующей рубрике, самостоятельно

проведите инициализацию некоторых систем:

-  ключа-пульта с ПДУ, или электронного

ключа-карты (в зависимости от

комплектации),

-  электропривода штор (-ки),
-  электрических стеклоподъемников,
-  календаря и часов,
-  запомненных радиостанций.

Клемма с быстрым зажимом

Отключение вывода (+)
F

  Поднимите рычажок A в крайнее

верхнее положение, чтобы ослабить
клемму B.

Подключение к выводу (+)
F

  Наденьте раскрытую клемму B провода

на вывод (+) батареи.

F

  Надавите сверху на клемму так, чтобы

она опустилась поближе к поверхности
батареи.

F

  Сожмите клемму на выводе, опустив

рычажок A.

В последующей поездке первый пуск
двигателя в режиме "стоп-старт"
может не сработать.
В таком случае система вновь
станет активной только после
длительной стоянки автомобиля,
продолжительность которой зависит
от климатических условий и степени
заряженности АКБ (около 8 часов).

257

8

В случае неисправности

508_ru_Chap08_en-cas-de-pannes_ed01-2016

Снятие и установка аккумуляторной батареи*

*  Касается автомобилей только в версиях

Седан, SW и RXH "thermique".

Ниже изложен порядок действий по снятию
аккумуляторной батареи для доступа к
лампам световых приборов.

Эти операции можно осуществить,
обратившись в сервисную сеть PEUGEOT
или в специализированный техцентр.

Перед снятием АКБ

-  Установите автомобиль в

проветриваемом месте со свободным
доступом, желательно на ровной
площадке.

-  Затяните стояночный тормоз.
-  Включите нейтральную передачу

(положение

N в автоматической коробке

передач).

-  При наличии охранной сигнализации,

оставьте капот открытым, чтобы она не
сработала.

-  Оставьте опущенным хотя бы

одно стекло, если вы находитесь в
безопасном месте - иначе заприте
автомобиль на все замки.

-  После отключения батареи открыть

багажник будет невозможно, если его
дверца оборудована электроприводом.

-  Выключите зажигание и извлеките

ключ.

-  Если у вас дистанционный ключ-пульт,

уберите его от автомобиля метра на
три.

-  Выждите около 4 минут (12 минут, если

коробка передач автоматическая)
перед тем как отключить батарею.

258

В случае неисправности

508_ru_Chap08_en-cas-de-pannes_ed01-2016

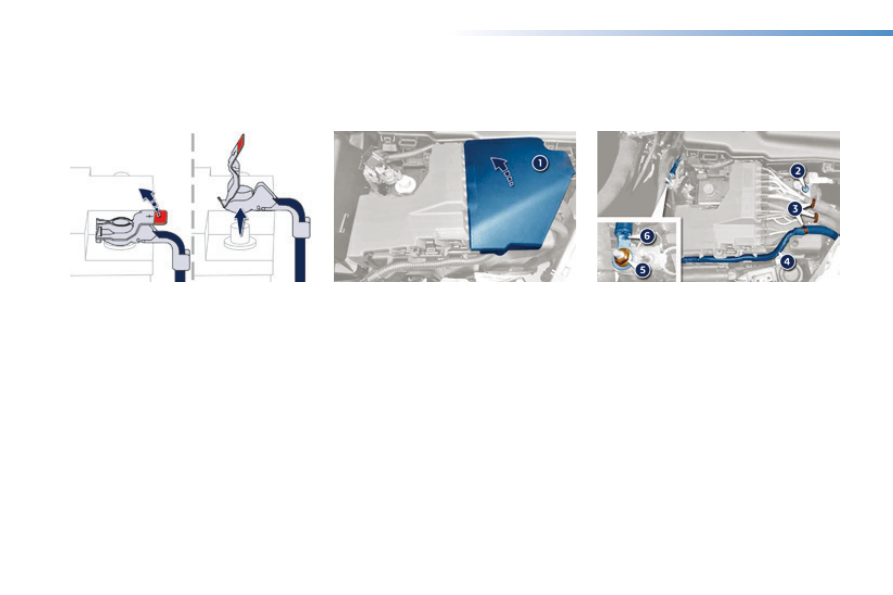

Снятие АКБ

-  Снимите провод с вывода (

+) батареи.

-  Снимите с батареи крышку 1.

-  Ослабьте клемму 2 и снимите провод с

вывода (-) батареи.

-  Отсоедините жгуты электропроводки 3.
-  Отсоедините и отведите в сторону

электрожгут 4.

-  Отверните гайку 5 провода (

+).

-  Отведите в сторону электрожгут 6.

259

8

В случае неисправности

508_ru_Chap08_en-cas-de-pannes_ed01-2016

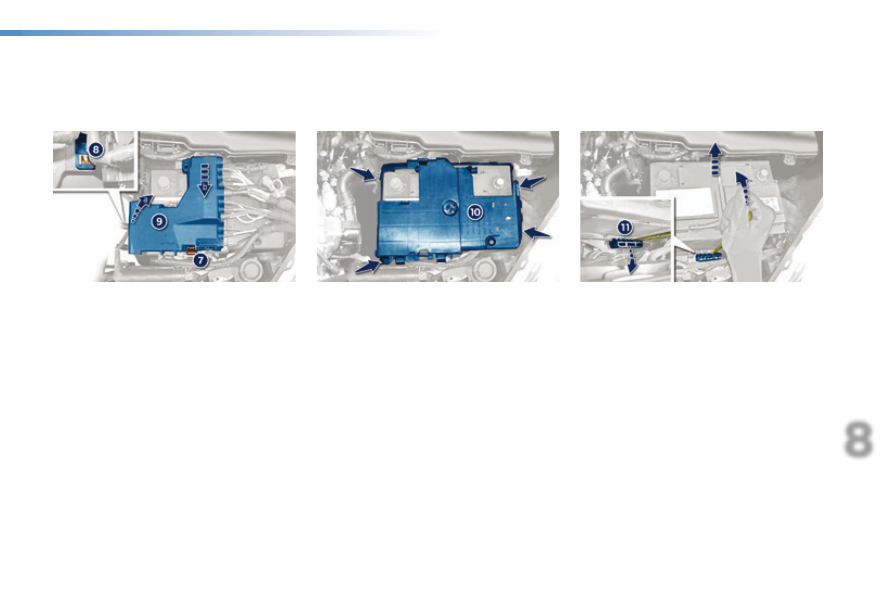

-  Отстегните отверткой фиксаторы 7 и 8.
-  Откиньте защитный кожух проводки 9

кверху.

-  Опустите и оттяните кожух вперед.

-  Отстегните фиксаторы.
-  Уберите от батареи ее кожух 10.

-  Действуя отверткой, как рычагом,

отожмите в сторону фиксатор 11 и
извлеките батарею.
