248

В случае неисправности

508_ru_Chap08_en-cas-de-pannes_ed01-2016

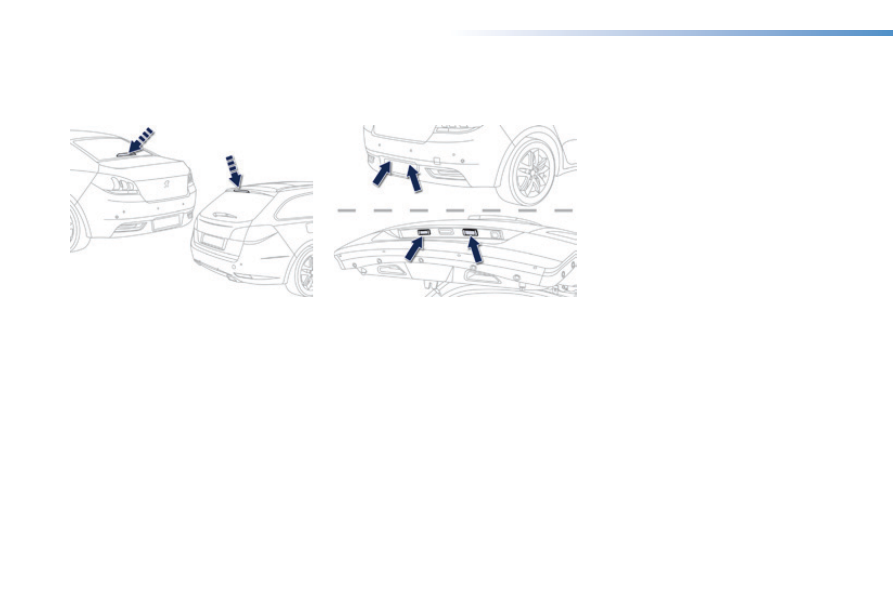

Третий фонарь стоп-сигнала

(светодиодные лампы)

Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.

Фонарь подсветки номерного

знака

F

  Вставьте тонкую отвертку в отверстие

рассеивателя.

F

  Протолкните его наружу, чтобы снять с

фиксаторов.

F

  Отсоедините от фонаря разъем

электрожгута.

F

  Снимите рассеиватель.

F

  Извлеките лампу и замените ее.

249

8

В случае неисправности

508_ru_Chap08_en-cas-de-pannes_ed01-2016

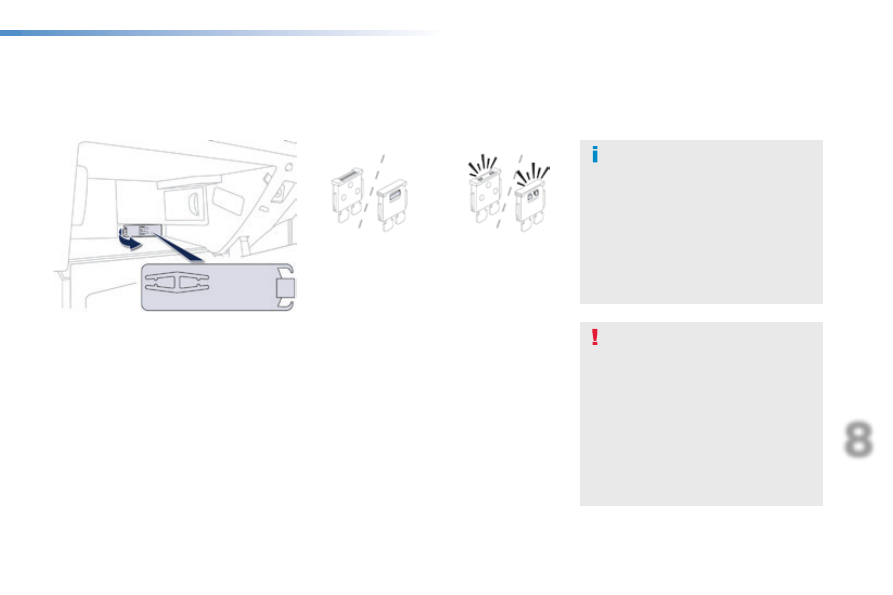

Замена электрического предохранителя

Порядок действий при замене сгоревшего предохранителя новым для восстановления работы соответствующей функции.

Пинцет для демонтажа предохранителя
находится в перчаточном ящике.

Доступ к инструментам

Перед заменой перегоревшего
предохранителя необходимо выяснить и
устранить причину неисправности.
F

  Определите сгоревший предохранитель

по состоянию его плавкого элемента.

Снятие и установка предохранителя

Исправный предохранитель

Сгоревший предохранитель

F

  Для извлечения предохранителя

пользуйтесь специальным пинцетом.

F

  Перегоревший предохранитель следует

всегда заменять новым предохранителем
точно такого же номинала.

F

  Проверьте соответствие номинала

нанесенному на блок и на крышку
и сверьтесь с нижеприведенными
таблицами.

Компания "Автомобили PEUGEOT"

не несет ответственности за

неисправности Вашего автомобиля,

вызванные установкой дополнительного

электрооборудования, не изготовленного

или не рекомендованного к использованию

компанией "Автомобили PEUGEOT",

либо установленного с нарушением ее

инструкций. В особенности это относится

к включенному дополнительному

электрооборудованию, потребляющему ток

в сумме более 10 мА.

Монтаж дополнительного

электрооборудования

Система электрооборудования Вашего

автомобиля рассчитана на работу как со

стандартным электрооборудованием, так и с

дополнительными устройствами.

Прежде чем устанавливать на свой автомобиль

дополнительные электроприборы или электронные

устройства, проконсультируйтесь в сервисной сети

PEUGEOT или в специализированном техцентре.

250

В случае неисправности

508_ru_Chap08_en-cas-de-pannes_ed01-2016

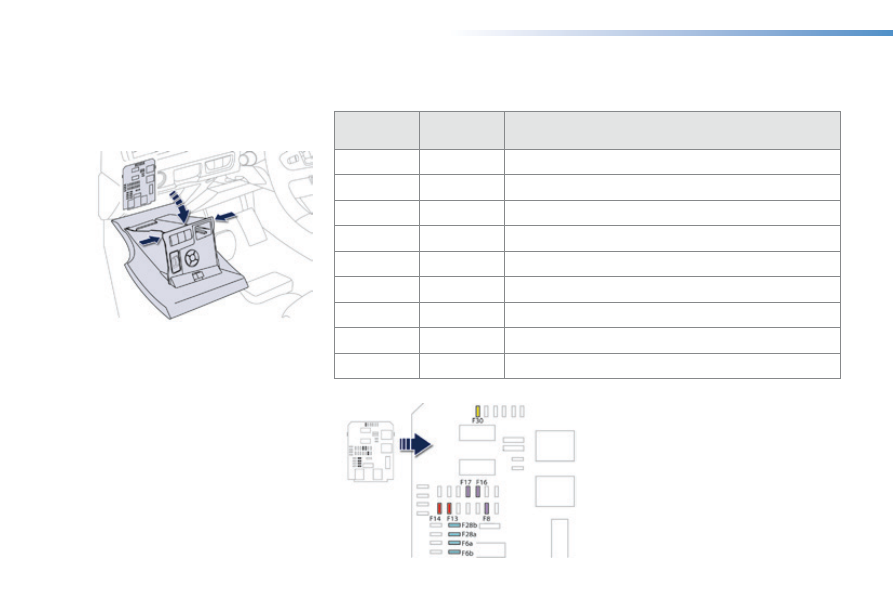

Блок электрических предохранителей

в приборной панели

Блок предохранителей расположен под
панелью приборов (с левой стороны).

Доступ к предохранителям

F

  Откройте откидную плату и небольшим

усилием преодолейте сопротивление
упоров.

Предохранитель



№

Номинальный ток,



А

Защищаемая цепь

F6 A или B

15

Автомагнитола.

F8

3

Охранная сигнализация.

F13

10

Передний прикуриватель.

F14

10

Передняя розетка 12 В.

F16

3

Задний плафон, индивидуальные светильники.

F17

3

Передний плафон, косметическое зеркало.

F28 A или B

15

Автомагнитола.

F30

20

Очиститель заднего стекла.

F32

10

Усилитель аудиосистемы.

251

8

В случае неисправности

508_ru_Chap08_en-cas-de-pannes_ed01-2016

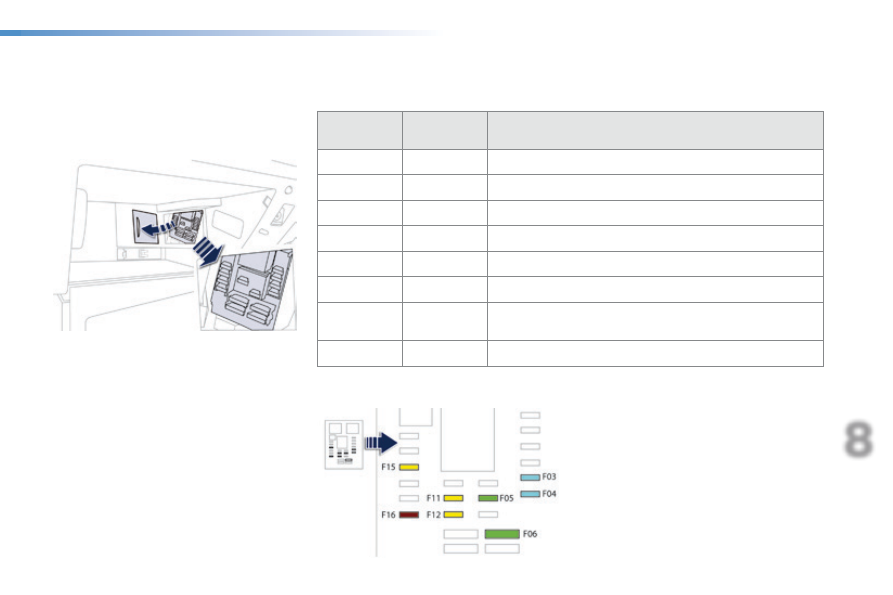

Предохранитель

N°

Номинальный ток,

А

Защищаемая цепь

F3

15

Панель стеклоподъемника водителя, розетка 12 В на задних сиденьях.

F4

15

Розетка 12 В в багажнике.

F5

30

Задний импульсный стеклоподъемник.

F6

30

Передний импульсный стеклоподъемник.

F11

20

Блок цепи буксирного устройства.

F12

20

Усилитель аудиосистемы.

F15

20

Потолочная шторка панорамной стеклянной крыши
(SW и RXH "thermique").

F16

5

Плата стеклоподъемника водителя.

Предохранители за

перчаточным ящиком
