2.4

ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ МоАЗ-4055

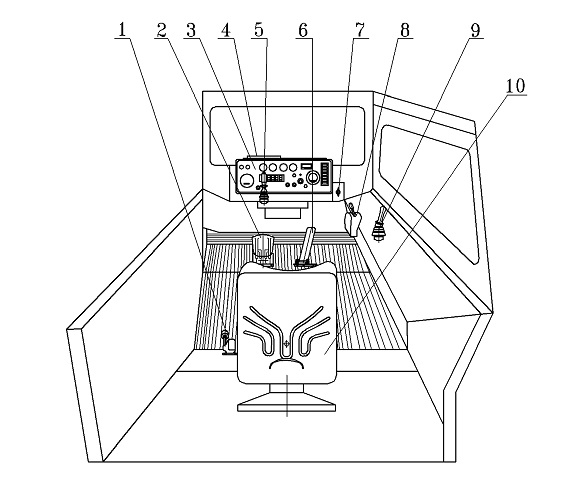

Расположение органов управления в кабине водителя показано на рисунке 2.4.1.

Рисунок 2.4.1 - Расположение органов управления в кабине

1 - рычаг включения стояночного тормоза; 2 - педаль управления рабочими тормозами; 3 - панель приборов; 4 - щиток предохранителей и реле; 5 - клапан PCL4 рулевого управления; 6 - педаль управления подачей топлива; 7 - рычаг останова двигателя; 8 - рычаг переключения передач; 9 - блок управления погрузочным оборудованием; 10 - сиденье водителя



Переключение передач ГМП типа 4+4 осуществляется только электрогидравличе-ским способом с помощью электрического переключателя.

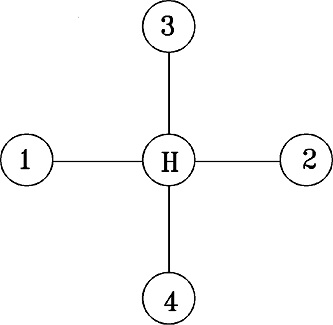

Рычаг блока управления погрузочным оборудованием имеет пять положений, схема положений показана на рисунке 2.4.2

1 - опускание стрелы; 2 - подъем стрелы; 3 - опрокидывание ковша; 4 - запрокидывание ковша; Н - «нейтраль»

Рисунок 2.4.2 - Схема положений рычага блока управления погрузочным оборудованием

Рычаг клапан PCL4 рулевого управления 5(рисунок 2.4.1) имеет три положения, схема положений показана на рисунке 2.4.3.

Рисунок 2.4.3 - Схема положений рычага клапана PCL4 рулевого управления

1 - поворот МоАЗ-4055 вправо; 2 - поворот МоАЗ-4055 влево; Н - «нейтраль» (движение прямо)

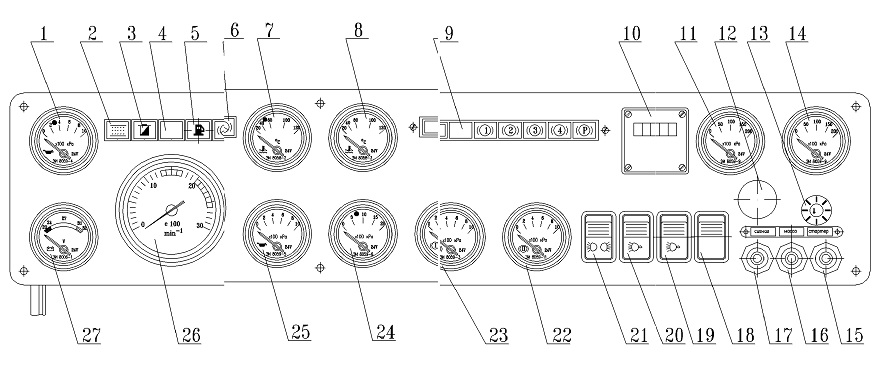

Расположение контрольно-измерительных приборов на щитке приборов показано на рисунке 2.4.4.

Рисунок 2.4.4 - Щиток приборов

Подрисуночный текст к рисунку 2.4.4:
1 - указатель давления масла в двигателе; 2 - лампа аварийная засоренности воздушного фильтра двигателя; 3 - лампа контрольная засоренности масляного фильтра двигателя;

4 - лампа контрольная включения муфты вентилятора двигателя; 5 - лампа контрольная аварийного уровня топлива в баке; 6 - лампа контрольная аварийного уровня масла в гидробаке; 7 - приемник указателя температуры охлаждающей жидкости двигателя;

8 - приемник указателя температуры охлаждающей жидкости гидротрансформатора;

9 - блок контрольных ламп с красными светофильтрами и кнопкой проверки исправности ламп (расположена слева на блоке):

- первая лампа слева - блокировки гидротрансформатора;

- вторая лампа слева - аварийного давления воздуха в I тормозном контуре;

- третья лампа слева - аварийного давления воздуха во II тормозном контуре;

- четвертая лампа слева - аварийного давления воздуха в III тормозном контуре;

- пятая лампа слева - резерв;

- шестая лампа слева - аварийного давления воздуха в контуре стояночного тормоза;

10 - счетчик времени наработки; 11, 14 - приемник указателя давления масла в гидросистеме рулевого управления; 12- сигнализатор шумовой; 13- выключатель света щитка приборов с реостатом; 15 - 17 - выключатель кнопочный (стартер, ЭФУ, сигнал); 18- переключатель режимов работы вентилятора двигателя; 19, 20 - выключатель фар (передние, задние); 21 - выключатель габаритов; 22 - приемник указателя давления воздуха во II тормозном контуре; 23 - приемник указателя давления воздуха во I тормозном контуре;

24 - приемник указателя главного давления в ГМП; 25 - приемник указателя давления масла в гидротрансформаторе; 26 - указатель тахометра электронный; 27 - вольтметр


На щитке предохранителей и реле, расположенного сверху на панели приборов, имеются таблички (рисунки 2.4.5 и 2.4.6) с условным обозначением назначения каждого из предохранителей и реле.

Рисунок 2.4.5 -Табличка предохранителей

Рисунок 2.4.6 - Табличка реле

2.5

СРЕДСТВА ИЗМЕРЕНИЯ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ МоАЗ-4055

Средства измерения, инструмент и принадлежности предназначенные для выполнения работ по техническому обслуживанию и текущему ремонту приведены в таблице 2.5.1, а специальный инструмент для двигателя «ЯМЗ» и ГМП «БелАЗ», и т.д. приведен в прилагаемых к ним Руководствах по эксплуатации.

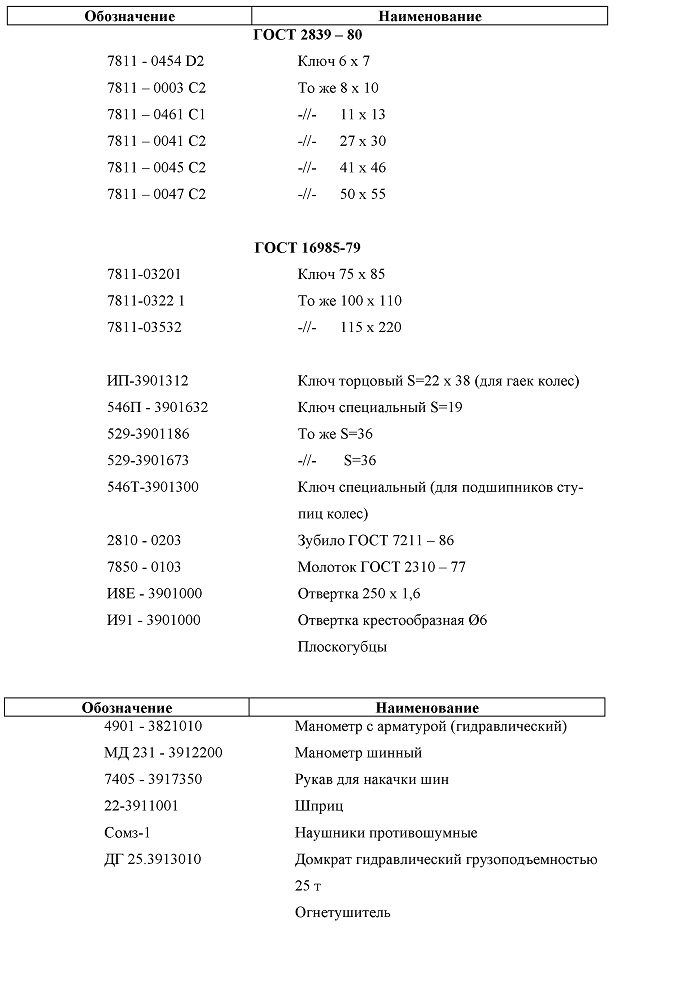

Таблица 2.5.1 Перечень инструмента и приспособлений
