CLUTCH -

Clutch Control

21A-9

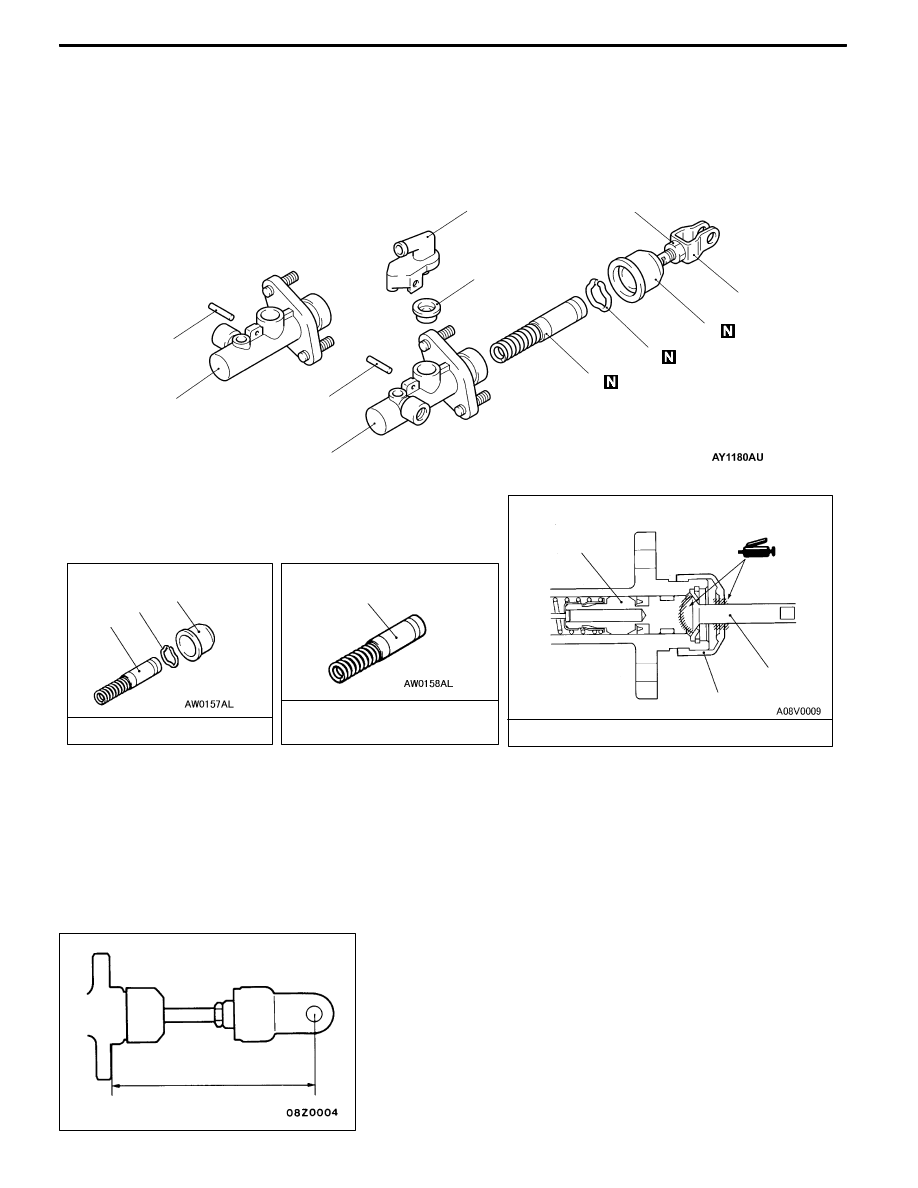

DISASSEMBLY AND REASSEMBLY

CLUTCH MASTER CYLINDER

Caution

Do not disassemble piston assembly.

1

4

5

2

7

2

2

3

4

Grease: Rubber grease

Clutch fluid:

Brake fluid DOT3 or DOT4

Piston repair kit

13 ± 2 N·m

1

2

3

6

8

<R.H. drive vehicles>

<L.H. drive vehicles>

4

5

8

Disassembly steps

1. Piston stopper ring

2. Piston assembly

"

AA 3. Push rod assembly

4. Boot

5. Spring pin

6. Reservoir tank

7. Seal

8. Master cylinder body

INSTALLATION SERVICE POINT

"

AA PUSH ROD ASSEMBLY INSTALLATION

Set the length of the push rod assembly to the shown

dimension to make the adjustment of clutch pedal easier.

104.3 ± 0.5 mm

NOTES

21B-1

CLUTCH

OVERHAUL

CONTENTS

GENERAL DESCRIPTION

2

. . . . . . . . . . . . . . . . . . .

SPECIFICATIONS

2

. . . . . . . . . . . . . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

2

. . . . . . . . . . . . . . . . .

TIGHTENING TORQUE

2

. . . . . . . . . . . . . . . . . . . . .

LUBRICANTS

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CLUTCH

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CLUTCH RELEASE CYLINDER

6

. . . . . . . . . . . . .

CLUTCH OVERHAUL -

General Description/Specifications/Service Specifications/

Tightening Torque/Lubricants

21B-2

GENERAL DESCRIPTION

The pull-type clutch has been adopted to improve the cut-off at high rotations and reduce the clutch

pedal pressing force.

SPECIFICATIONS

Clutch disc

Type

Dry single-disc type

Facing dimension mm

240 × 160

Clutch cover

Type

Diaphragm spring, pull-type

Set load N

9,320

Clutch control method

Hydraulic method

SERVICE SPECIFICATIONS

Items

Limit value mm

Clutch disc facing rivet sink

0.3

Clearance between release cylinder inner diameter and

piston outer diameter

0.15

TIGHTENING TORQUE

Items

Torque N•m

Clutch tube flare nut

15 ± 2

Clutch fluid line bracket mounting bolt

18 ± 3

Clutch release cylinder air breather

11 ± 1

Clutch release cylinder mounting bolt

18 ± 3

Clutch release fork shaft mounting bolt

9.8 ± 2

Clutch release cylinder union bolt

22 ± 2

LUBRICANTS

Items

Specified lubricants

Release fork and release cylinder push rod contact section

MITSUBISHI genuine grease Part No.0101011

or equivalent

Release fork and release fork shaft sliding section

or equivalent

Release fork and release bearing contact section

Piston and piston cup circumference

MITSUBISHI genuine brake fluid
“DIA QUEEN BRAKE FLUID SUPER 4”

Release cylinder inner circumference

“DIA-QUEEN BRAKE FLUID SUPER 4”
or equivalent
