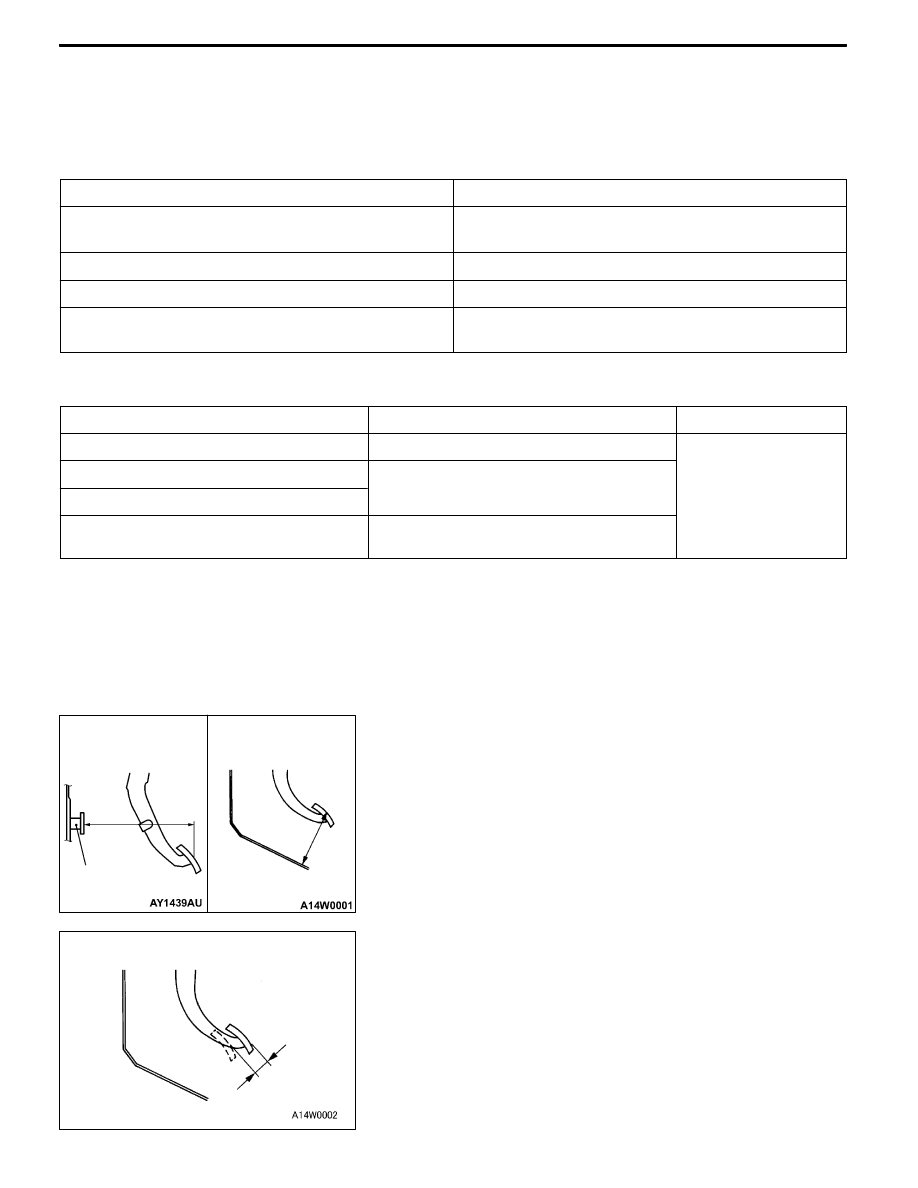

CLUTCH -

General Information/Service Specifications/Lubricants/On-vehicle Service

21A-3

GENERAL INFORMATION

The clutch is a dry single-disc, diaphragm type;

hydraulic pressure is used for the clutch control.

SERVICE SPECIFICATIONS

Items

Standard value

Clutch pedal height mm

202.1 - 206.1 <L.H. drive vehicles>
173.5 - 177.5 <R.H. drive vehicles>

Clutch pedal clevis pin play mm

1 - 3

Clutch pedal free play mm

4 - 13

Distance between the clutch pedal and the toeboard

when the clutch is disengaged mm

114.3 or more <L.H. drive vehicles>
100 or more <R.H. drive vehicles>

LUBRICANTS

Items

Specified lubricants

Quantity

Clutch fluid

Brake fluid DOT3 or DOT4

As required

Push rod assembly

Rubber grease

Boot

Release cylinder push rod

MITSUBISHI genuine grease Part No.

0101011

ON-VEHICLE SERVICE

CLUTCH PEDAL INSPECTION AND

ADJUSTMENT

1. Turn up the carpet, etc. under the clutch pedal.

2. Measure the clutch pedal height and the clutch pedal

clevis pin play.

Standard value (A):

202.1 - 206.1 mm <L.H. drive vehicles>
173.5 - 177.5 mm <R.H. drive vehicles>

Standard value (B): 1 - 3 mm

Clutch pedal height

<L.H. drive Vehicles>

A

A

<R.H. drive Vehicles>

Clutch pedal

stopper

Clutch pedal clevis pin play

B

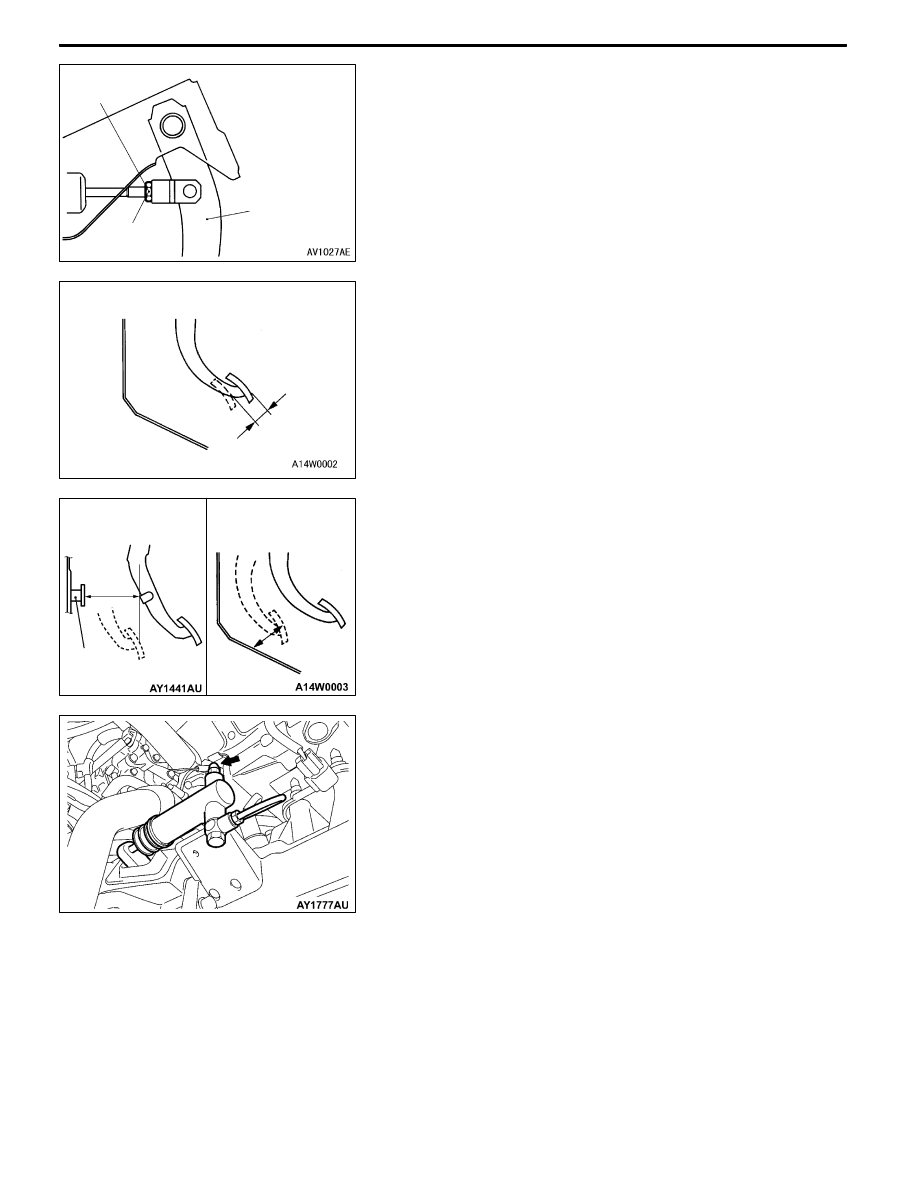

CLUTCH -

On-Vehicle Service

21A-4

3. If the height of the clutch pedal is outside the standard

value, loosen the setting nut to adjust the pedal height

to the standard value.
Caution

Do not push in the master cylinder push rod at this

time, otherwise the clutch will not operate properly.

4. After completing the adjustments, confirm that the clutch

pedal free play (measured at the face of the pedal pad)

and the distance between the clutch pedal (the face of

the pedal pad) and the clutch pedal stopper or toeboard

when the clutch is disengaged are within the standard

value ranges.
Standard value (C): 4 - 13 mm

Standard value (D):

114.3 mm or more <L.H. drive vehicles>

100 mm or more <R.H. drive vehicles>

5. If the clutch pedal free play and the distance between

the clutch pedal and the clutch pedal stopper or toeboard

when the clutch is disengaged do not agree with the

standard values, it is probably the result of either air in

the hydraulic system or a faulty master cylinder, clutch

cylinder or clutch. Bleed the air, or disassemble and inspect

the master cylinder, clutch cylinder or clutch.

6. Turn back the carpet, etc.

BLEEDING

Specified fluid: Brake fluid DOT 3 or DOT 4
Caution

Use the specified brake fluid. Avoid using a mixture

of the specified fluid and other fluid.

CLUTCH PEDAL POSITION SWITCH
ADJUSTMENT

1. Adjust the clutch pedal. (Refer to P. 21A-3).

2. Disconnect the connector from clutch pedal position

switch.

3. Loosen the clutch pedal position switch by rotating approx.

quarter turn to counterclockwise.

4. Fix the clutch pedal in full stroke.

Clutch pedal

Setting nut

13 ± 2 N·m

Clutch pedal clevis pin play

C

<L.H. drive Vehicles> <R.H. drive Vehicles>

Clutch

pedal

stopper

D

D
