ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР> -

Датчик температуры
наружного воздуха

55-68

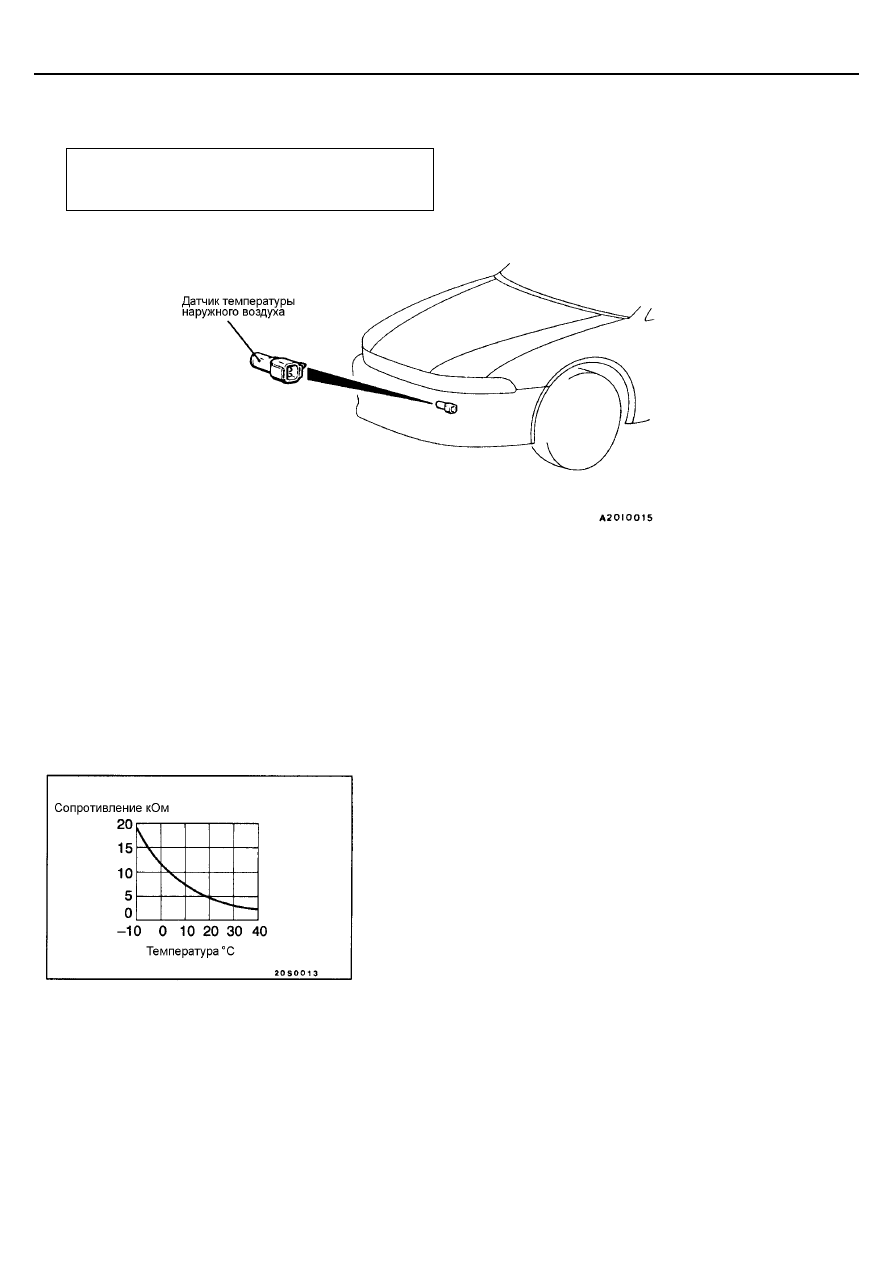

ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Снятие и установка переднего бампера

(См. Главу 51).

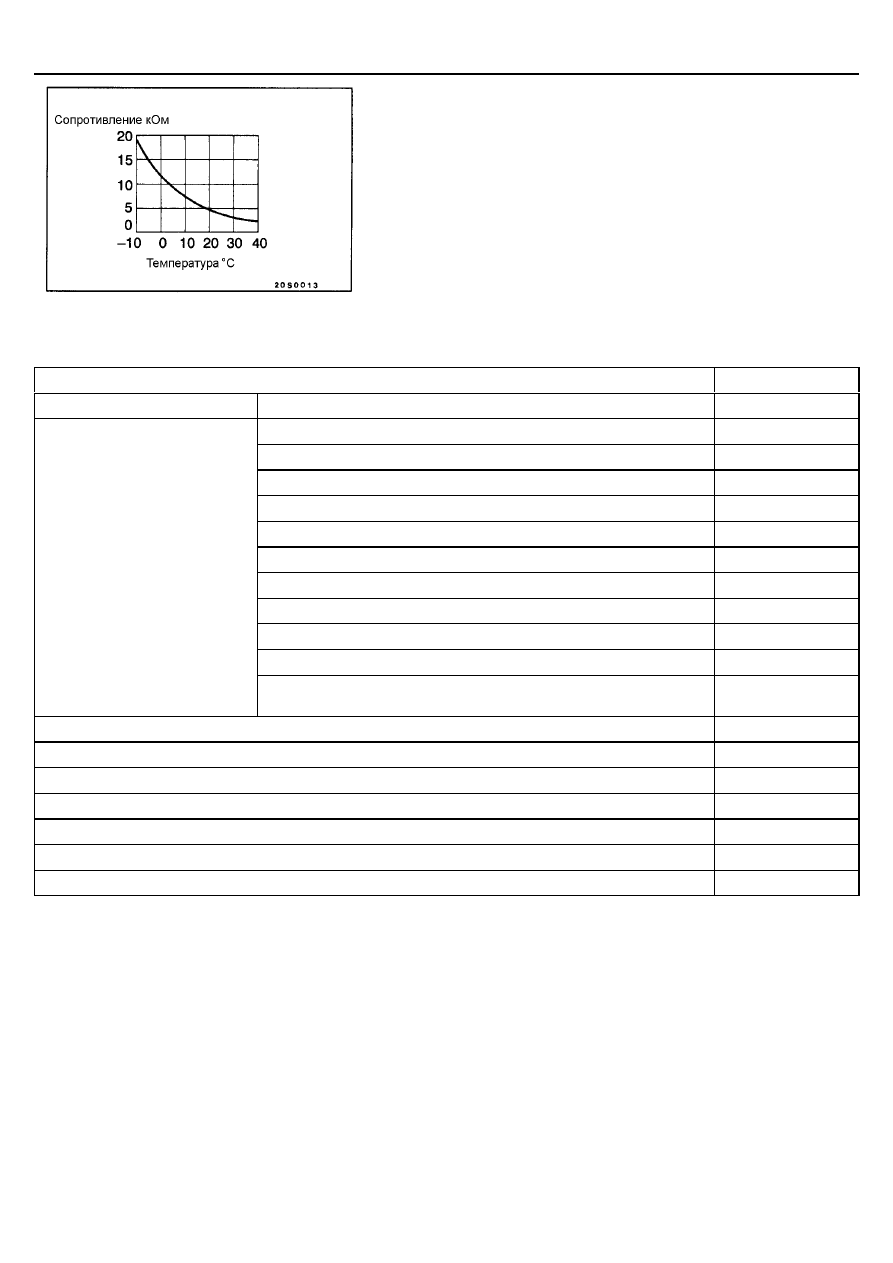

ПРОВЕРКА

Когда значения сопротивления между выводами датчика измеряется при
двух или более значениях температуры, значения сопротивления должны
быть близки к указанным на графике.
ПРИМЕЧАНИЕ:
Значения температур, при которых проводится испытание, не должны
выходить за приведенный на характеристике диапазон температур.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР> -

Датчик температуры охлаждающей
жидкости отопителя

55-69

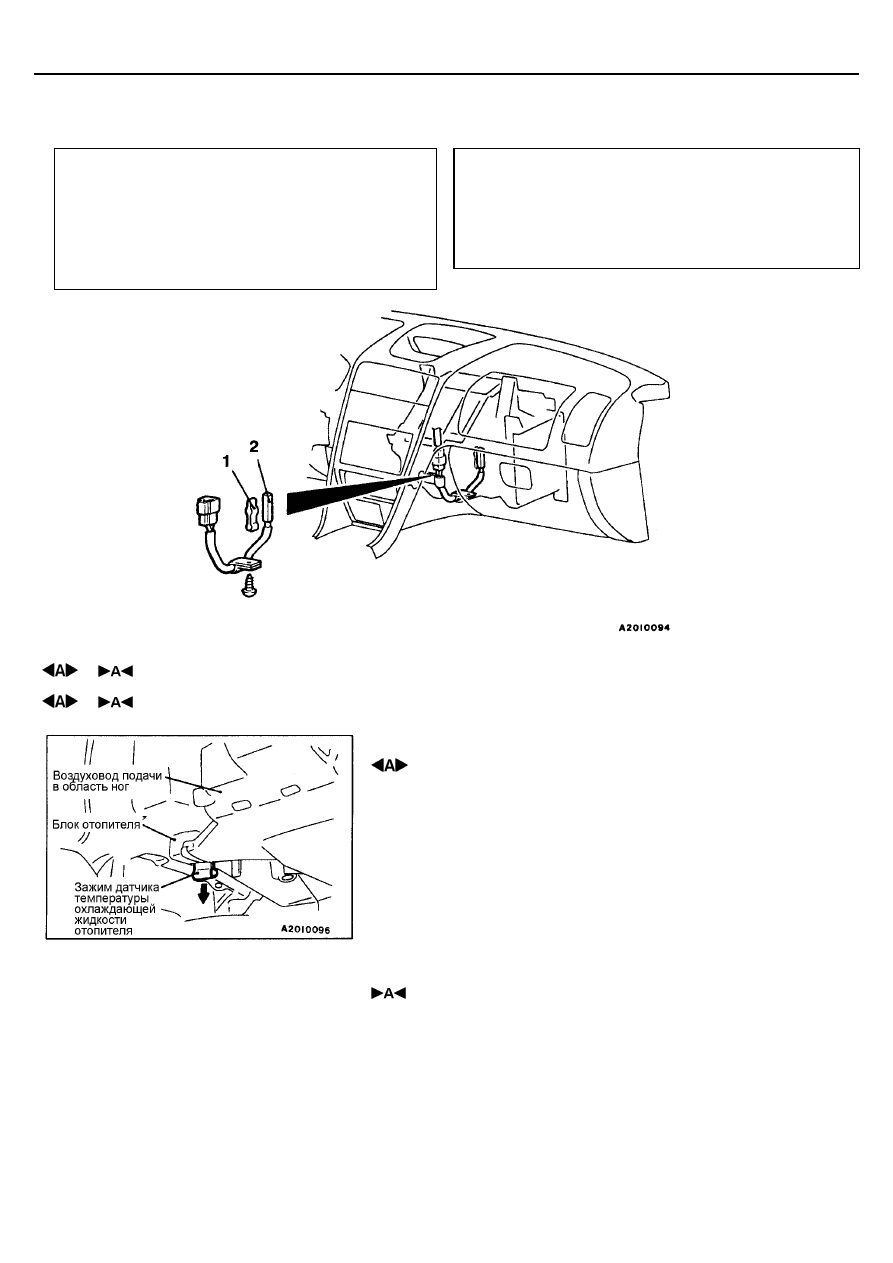

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТОПИТЕЛЯ

СНЯТИЕ И УСТАНОВКА

Внимание: SRS
При снятии и установке электронного блока управления
двигателем, электронного блока управления
автоматической КПП, реле управления кондиционером и
зажима с автомобилей оборудованных SRS, не ударяйте
их об электронный блок управления SRS.

Предварительные и заключительные операции
•

Снятие и установка нижней крышки и боковой

крышки (См. Главу 52А – Панель приборов).

•

Снятие и установка электронного блока управления

двигателем, электронного блока управления
автоматической КПП и реле управления
кондиционером (см. Главу 52В – Электронный блок
управления SRS).

Последовательность снятия
1. Зажим датчика температуры

охлаждающей жидкости отопителя

2. Датчик температуры охлаждающей

жидкости отопителя

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗАЖИМА ДАТЧИКА ТЕМПЕРАТУРЫ

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТОПИТЕЛЯ И ДАТЧИКА
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ОТОПИТЕЛЯ

Вытяните зажим датчика температуры охлаждающей жидкости отопителя
находящийся на дне блока отопителя, и затем снимите датчик
температуры охлаждающей жидкости отопителя с блока отопителя.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ДАТЧИКА ТЕМПЕРАТУРЫ

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТОПИТЕЛЯ И ЗАЖИМА
ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ОТОПИТЕЛЯ

Вставьте датчик температуры охлаждающей жидкости отопителя в
отверстие его крепления на дне блока отопителя, и затем зафиксируйте
его, вставив зажим датчика температуры охлаждающей жидкости
отопителя.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР> -

Датчик температуры охлаждающей жидкости отопите-
ля / Остальные операции технического обслуживания

55-70

ПРОВЕРКА

Когда значения сопротивления между выводами датчика измеряется при
двух или более значениях температуры, значения сопротивления должны
быть близки к указанным на графике.
ПРИМЕЧАНИЕ:
Значения температур, при которых проводится испытание, не должны
выходить за приведенный на характеристике диапазон температур.

ОСТАЛЬНЫЕ ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Следующие операции технического обслуживания такие же, как и для кондиционера



с ручным управлением.

Наименования

Страница

ОБЩИЕ СВЕДЕНИЯ

Меры предосторожности

55-3

Проверка уровня хладагента при помощи смотрового окошка

55-7

Проверка электромагнитной муфты

55-7

Проверка осушителя кондиционера

55-7

Проверка двойного датчика давления

55-8

Регулировка ремня привода компрессора

55-8

Зарядка

55-9

Проверка работы

55-14

Устранение утечек хладагента

55-15

Шумы компрессора

55-16

Проверка силового реле

55-16

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

Проверка повышенной частоты вращения коленчатого вала на
режиме холостого хода

55-18

БЛОК ОТОПИТЕЛЯ, РАДИАТОР ОТОПИТЕЛЯ И БЛОК ЭЛЕКТРОВЕНТИЛЯТОРА ОТОПИТЕЛЯ

55-22

ЭЛЕКТРОВЕНТИЛЯТОР И ЭЛЕКТРОДВИГАТЕЛЬ

55-23

ИСПАРИТЕЛЬ

55-25

ФИЛЬТР ОЧИСТКИ ВОЗДУХА В СБОРЕ

55-27

ТРУБОПРОВОДЫ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

55-28

КОНДЕНСОР И ЭЛЕКТРОВЕНТИЛЯТОР КОНДЕНСОРА

55-31

ВЕНТИЛЯТОРЫ

55-33

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Общая информация / Технические
операции на автомобиле <GDI>

55-1

ГЛАВА 55

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Следующие процедуры технического обслуживания были добавлены для моделей с двигателем GDI.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

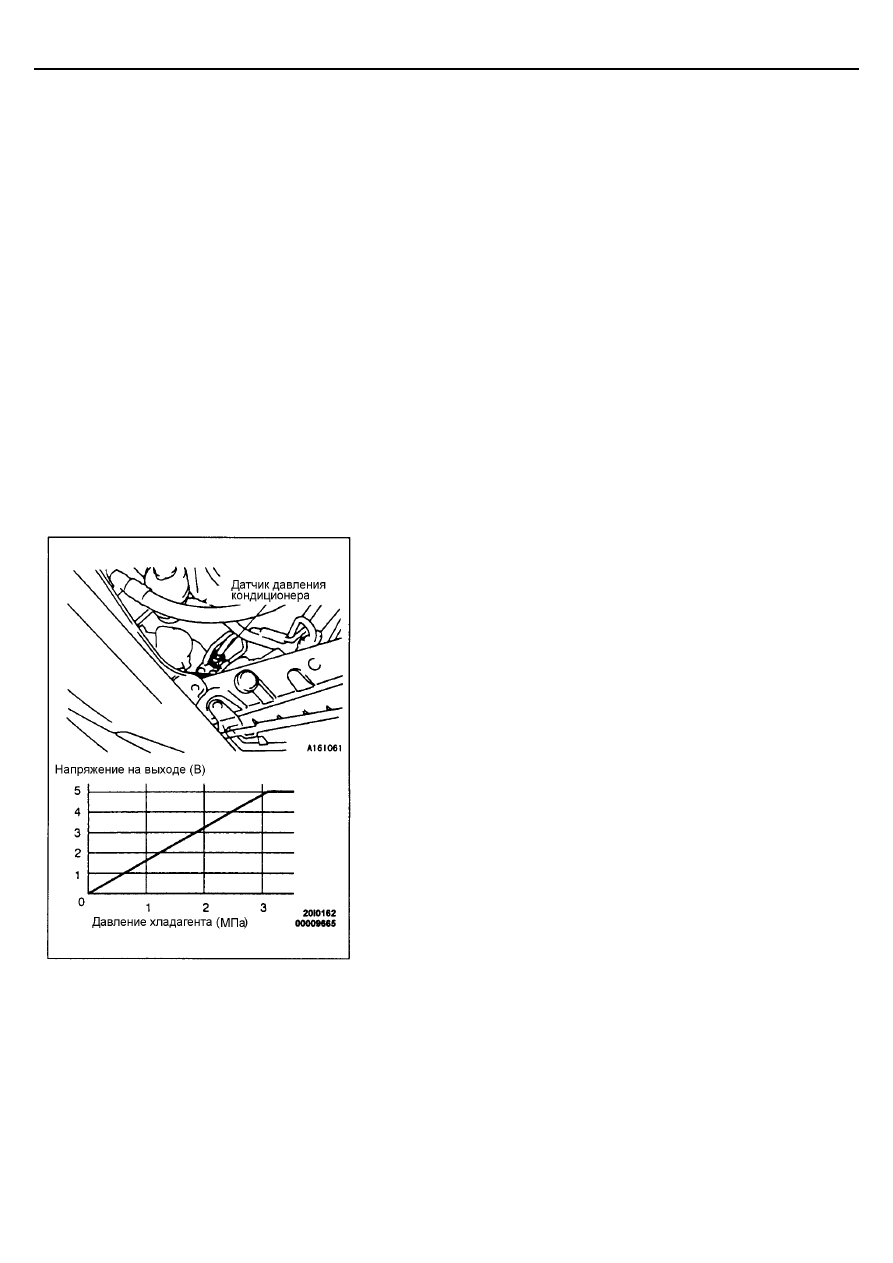

ПРОВЕРКА ДАТЧИКА ДАВЛЕНИЯ
КОНДИЦИОНЕРА

1.

Установите вакуумный датчик на сервисный клапан высокого
давления.

2.

Запустите двигатель, и включите выключатель кондиционера.

3.

Убедитесь что соотношение между напряжением на выходе датчика
давления кондиционера и давлением хладагента соответствуют
значениям на графике.
ПРИМЕЧАНИЕ:
Допускается отклонение ± 10%.
