Mitsubishi Galant (1997 год). Руководство - часть 404

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР>

- Компрессор и натяжной шкив

55-64

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КОМПРЕССОРА

При установке нового компрессора, сначала отрегулируйте количество
масла согласно процедурам описанным ниже, и затем установите
компрессор.
1.

Измерьте количество (Х мл) масла в снятом компрессоре.

2.

Слейте (из нового компрессора) количество масла вычисленного по
следующей формуле, и затем установите новый компрессор.
Количество масла нового компрессора
120 мл – Х мл = Y мл

ПРИМЕЧАНИЕ:
(1) Y мл обозначает величину масла в магистрали хладагента,

конденсоре, испарителе и т. д.

(2) При замене следующих деталей одновременно с компрессором,

вычтите соответствующую величину для каждой детали от Y мл и
слейте из нового компрессора.

Количество

Испаритель: 60 мл
Конденсор: 15 мл
Шланг низкого давления: 10 мл
Ресивер: 10 мл

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР>

- Компрессор и натяжной шкив

55-65

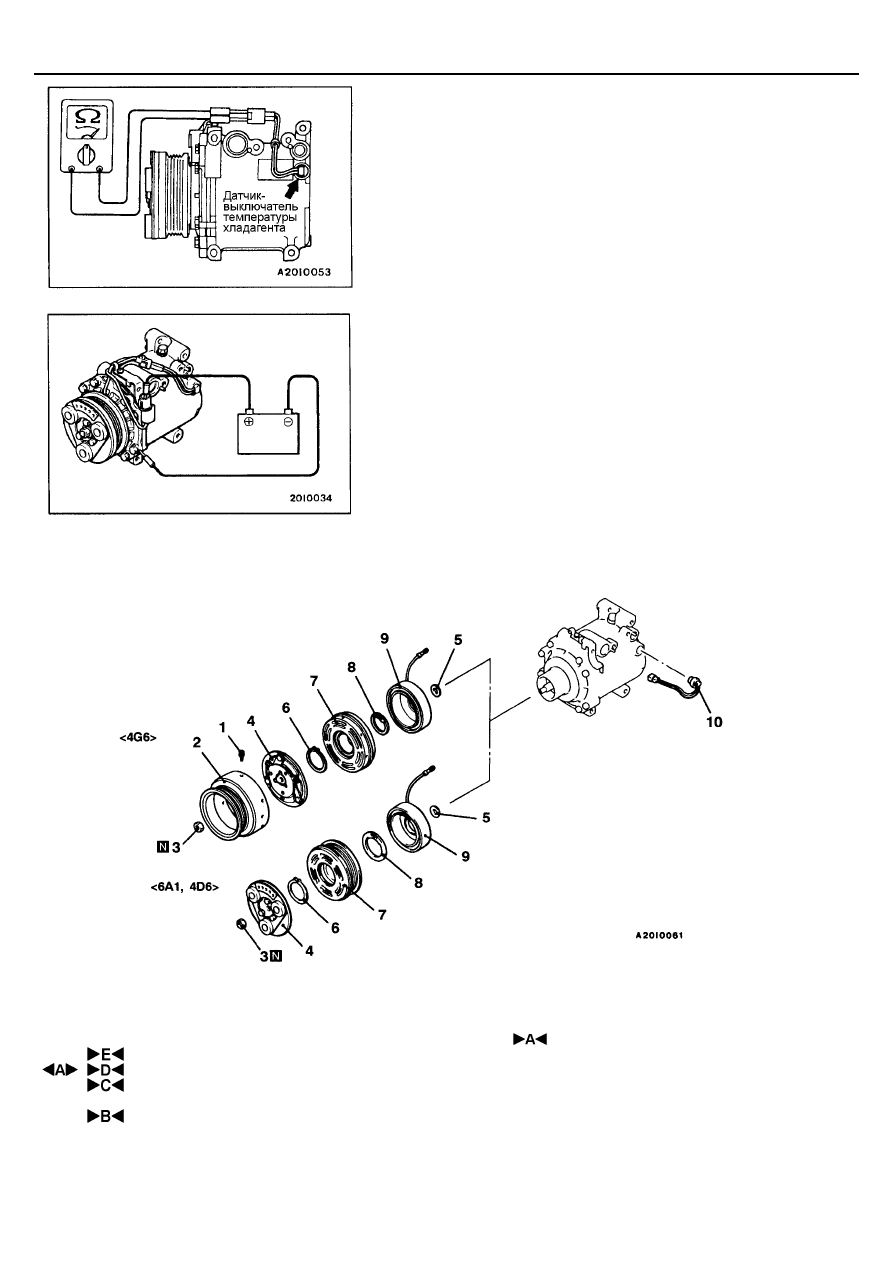

ПРОВЕРКА

УПРОЩЕННАЯ ПРОВЕРКА ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ
ТЕМПЕРАТУРЫ ХЛАДАГЕНТА

Когда выключатель кондиционера выключен, проверьте, что цепь между
выводами датчика-выключателя температуры хладагента не замкнута.
Если это не так, замените датчик-выключатель температуры хладагента.

ПРОВЕРКА РАБОТЫ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ
КОМПРЕССОРА

Подсоедините плюсовой провод (+) аккумуляторной батареи к боковой
клемме компрессора, и заземлите минусовую клемму (-) аккумуляторной
батареи на корпус компрессора. Состояние нормальное, если при этом
слышится звук (щелчок) срабатывания электромагнитной муфты.

ЭЛЕКТРОМАГНИТНАЯ МУФТА И ДАТЧИК-ВЫКЛЮЧАТЕЛЬ ТЕМПЕРАТУРЫ
ХЛАДАГЕНТА

РАЗБОРКА И СБОРКА

Последовательность снятия
электромагнитной муфты
1. Болт <4G6>
2. Шкив <4G6>
!  Регулировка осевого зазора

3. Гайка
4. Пластина крепления шкива
5. Регулировочные шайбы
6. Стопорное кольцо

7. Ротор
8. Стопорное кольцо
9. Катушка муфты

Последовательность снятия датчика-
выключателя температуры хладагента
10. Датчик-выключатель температуры

хладагента

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР>

- Компрессор и натяжной шкив

55-66

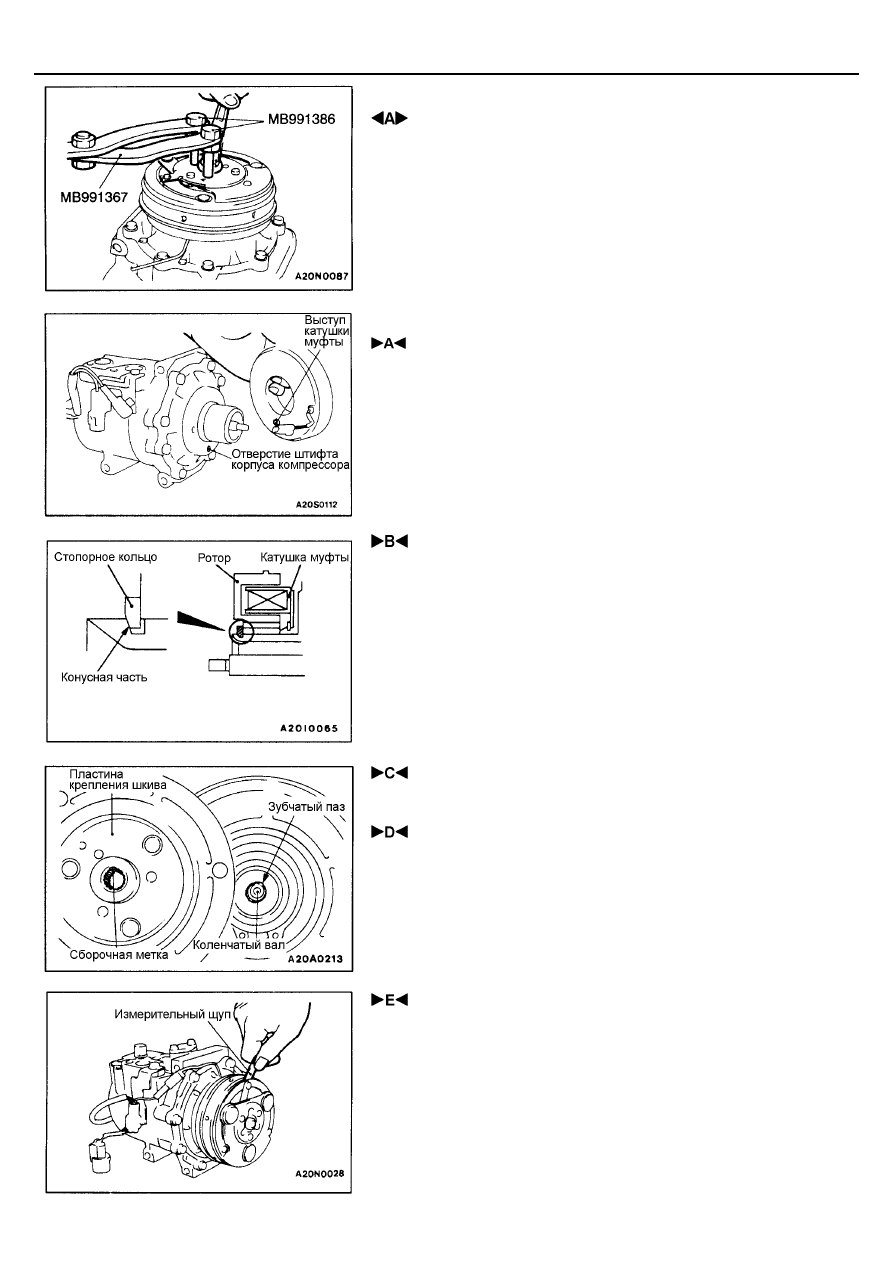

РАЗБОРКА

 ОТВОРАЧИВАНИЕ ГАЙКИ

СБОРКА

 УСТАНОВКА КАТУШКИ МУФТЫ

При установки катушки муфты на корпус компрессора кондиционера,
устанавливайте так, чтобы отверстие штифта корпуса компрессора
совпадало с выступом катушки муфты.

 УСТАНОВКА СТОПОРНОГО КОЛЬЦА

Установите стопорное кольцо, чтобы конусная часть была с наружной
стороны.

 УСТАНОВКА ПЛАСТИНЫ КРЕПЛЕНИЯ ШКИВА

Перед установкой пластины, совместите сборочную метку шлицев
коленчатого вала и сборочную метку пластины крепления шкива.

 ЗАКРУЧИВАНИЕ ГАЙКИ

Используйте специальный инструмент для удержания электромагнитной
муфты, и затяните гайку таким же образом каким отворачивали.

 РЕГУЛИРОВКА ОСЕВОГО (воздушного) ЗАЗОРА

Проверьте, соответствует или нет осевой зазор муфты номинальному
значению.
Номинальное значение: 0,40 – 0,65 мм
ПРИМЕЧАНИЕ:
Если есть отклонение осевого зазора от номинального значения,
проделайте необходимую регулировку путем изменения числа
регулировочных шайб.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР>--

- Фотоэлемент

55-67

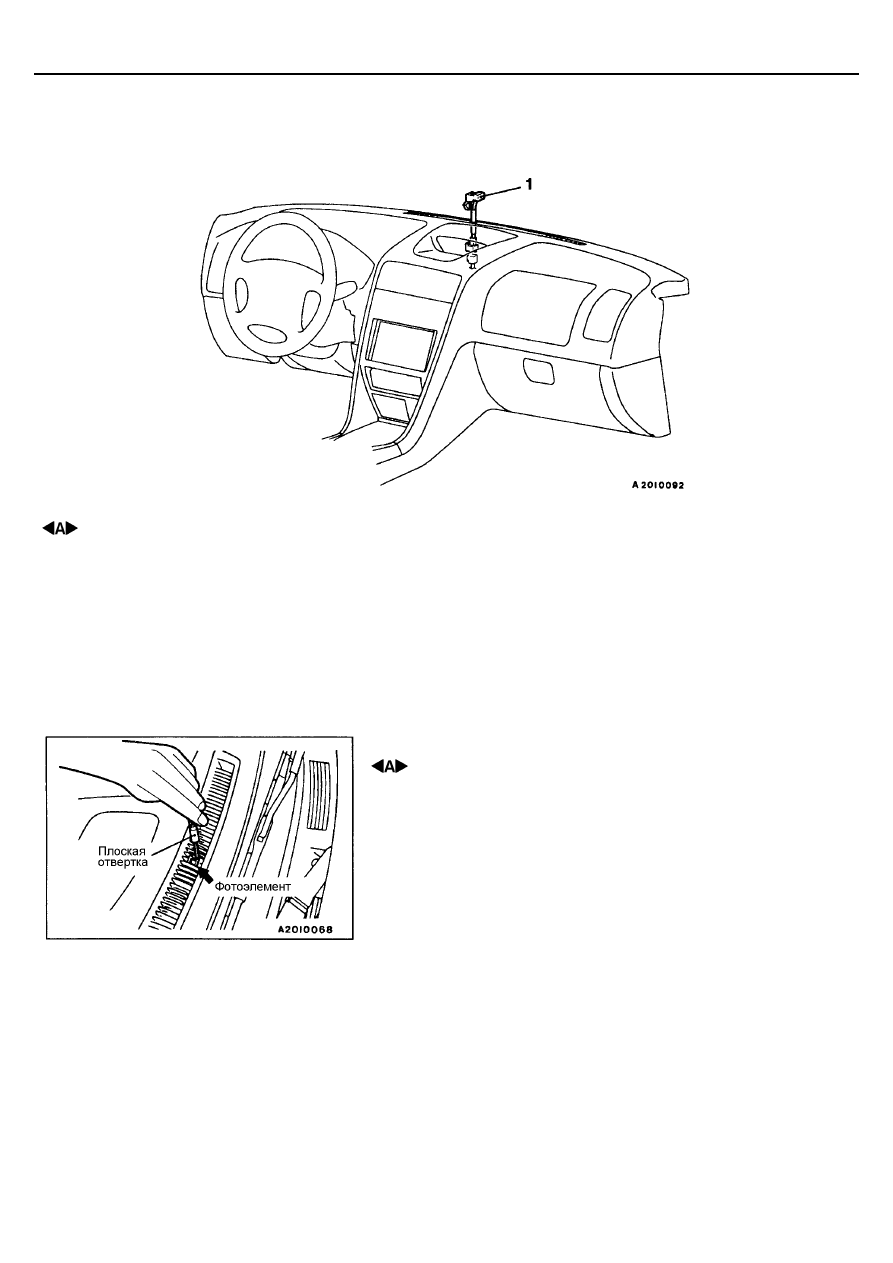

ФОТОЭЛЕМЕНТ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Фотоэлемент

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ФОТОЭЛЕМЕНТА

Используйте плоскую отвертку (толщиной: 3 мм или меньше) для снятия
фотоэлемента.

ПРОВЕРКА

Если скорость электровентилятора падает, когда принимающая часть
фотоэлемента прикрыта вашей рукой, значит, фотоэлемент работает
нормально. Если скорость не падает, замените фотоэлемент.
